Devreyi Breadboard Üzerinde Kurmak

Cevap Yaz

Kerro31

4 yıl (26 mesaj)

Onbaşı

Konu Sahibi

Arkadaşlar merhaba, elektronik dersi için diyotlar ile ilgili çalışıyorum. Bir devre çizdim fakat bunu bir türlü breadboard üzerine kuramıyorum. İmkanı olan arkadaşlar verdiğim devreyi breadboard üzerinde kurabilir mi?
< Resime gitmek için tıklayın >
Yardımlarınızı bekliyorum.

Edit: Dirençlerin değerleri önemli değil sadece breadboard üzerinde hangi devre elemanı nerede bulunması gerekiyor bunu öğretirseniz çok mutlu olurum.

< Bu mesaj bu kişi tarafından değiştirildi Kerro31 -- 7 Kasım 2021; 12:9:22 >

dergul

4 yıl (6043 mesaj)

Yarbay

bir breadboard'un iç bağlantısı aşağıdaki gibidir.

< Resime gitmek için tıklayın >

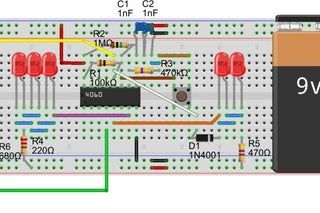

bazı breadboardlarda mavi ve kırmızı hatlar, 2 parça olabilir. bunu yandaki kırmızı ve mavi çizgilerden anlayabilirsin. ortadan ikiye ayrılmış ise, içindeki iletkenler içinde aynı şey geçerlidir. eleman yerleşimi ise aşağıda görüldüğü gibidir. aynı iletkenlerin geçtiği deliklere, elemanların bacaklarının hepsi takılmaz.

< Resime gitmek için tıklayın >

Kerro31

4 yıl (26 mesaj)

Onbaşı

Konu Sahibi

Öncelikle cevap verdiğiniz için çok teşekkür ederim. Breadboard’un iç yapısıyla ilgili yeterli bilgiye sahibim, benim asıl problemim yukarda paylaştığım fotoğraftaki devreyi breadboard’a nasıl yerleştireceğim ile alakalı. Paylaştığım devreyi acaba breadboard üzerinde kurabilir misiniz?

< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.

dergul

4 yıl (6043 mesaj)

Yarbay

kusura bakma, ben yolu gösteririm ama senin yerine yürüyemem. 2. resimde eleman yerleşimleri ve bağlantıları görülüyor. onun üzerinden kendi çıkarımını yapabilirsin.

Bu mesajda bahsedilenler: @Kerro31

dfk24

4 yıl (14418 mesaj)

Yarbay

Tam olarak anlamadığınız yer neresi ? Veya sıfırdan mi hiçbir şey bilmiyorsunuz breadboarda dair

< Bu ileti Android uygulamasından atıldı >

Kerro31

4 yıl (26 mesaj)

Onbaşı

Konu Sahibi

Hayır sadece yukarıda çizdiğim devreyi breadboard üzerinde kurmak istiyorum fakat yapamadım. Paylaştığım devreyi boarda taşımak istiyorum.

< Bu ileti mobil sürüm kullanılarak atıldı >

limbesh

4 yıl (5400 mesaj)

Yarbay

Buyur onbaşım,

< Resime gitmek için tıklayın >

< Bu mesaj bu kişi tarafından değiştirildi limbesh -- 8 Kasım 2021; 18:9:44 >

Kerro31

4 yıl (26 mesaj)

Onbaşı

Konu Sahibi

o7 thanx cap.

< Bu ileti mobil sürüm kullanılarak atıldı >
