quote:

Orijinalden alıntı: tecevit

Selam,

Marlin'i extruder, ısı sensorleri vs olmadan ( sadece XYZ ) kullanmak için ekteki configuration.h yi kullandım.
Umarık işe yarar.
Teşekkürler, iyi çalışmalar.


Birde file'ı attach edebilsem...

quote:

Orijinalden alıntı: tecevit

Selam,
Tam dediğiniz gibi oldu :

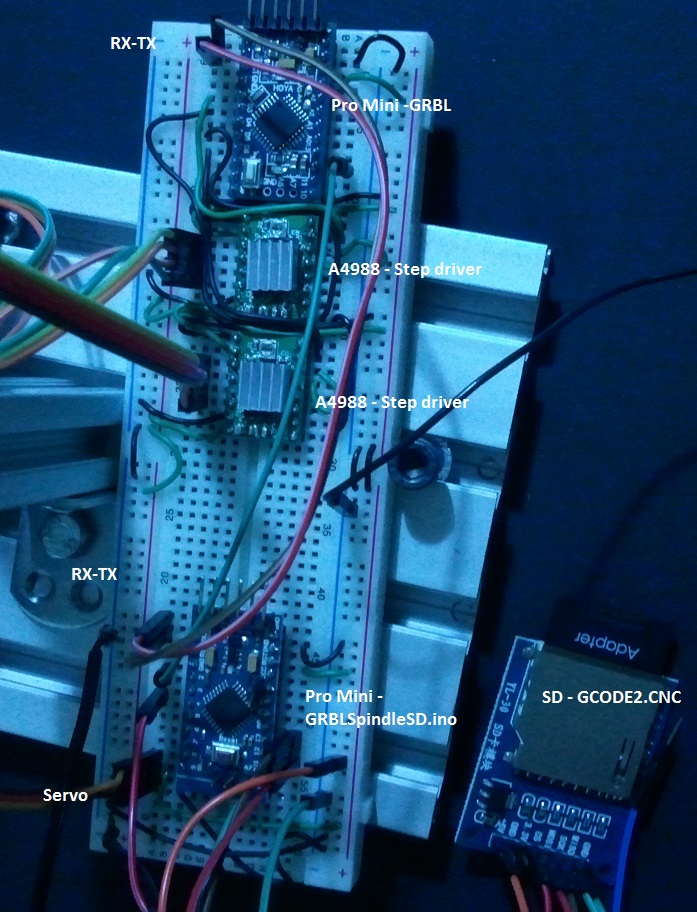

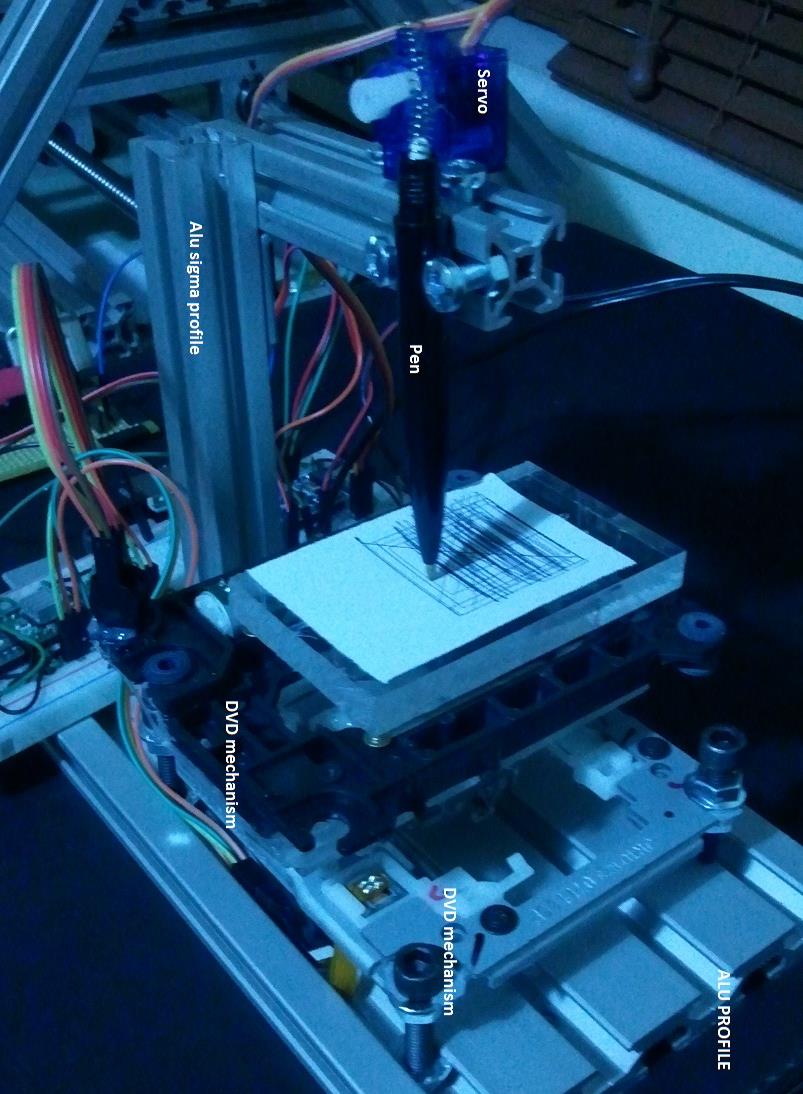

2 x DVD drive mekaniği
1 x Arduino Pro Mini : Grbl + A4988 stepper driver , gcode'ları alıp işliyor
1 x Arduino Pro Mini : GRBLSpindleSD.ino , SD deki GCODE2.CNC yi okuyup GRBL ye seri port üzerinden yolluyor. GRBL den gelen Spindle komutlarına göre kalemi kaldırıp indiriyor.
1 x mini servo + kalem


Video : T10


  GRBLSpindleSD.ino
  /*
  SD card      : MOSI-pin11 MISO-pin12 CLK-pin13 CS-pin4
  SpindlePin : pin2
  Servo          : pin9
  */
  #include <Servo.h>       ;
  #include <SPI.h>         ;
  #include <SD.h>          ;
  const int SdSelect = 4   ;
  int SpindlePin = 2       ;
  int ServoPin = 9         ;
  int val                  ;
  int state = LOW          ;
  Servo myservo            ;

  void setup()
  { Serial.begin(115200) ;
    SD.begin(SdSelect) ;
    pinMode(SpindlePin,INPUT) ;
    myservo.attach(ServoPin) ;
    attachInterrupt(0,rising,RISING) ;  }             // PIN 2  yükselirse --->  rising()

  void loop()
  { File dataFile = SD.open("GCODE2.CNC");
    if (dataFile) {  while (dataFile.available()) {
                       Serial.write(dataFile.read());
                       delay(10) ; }
                     dataFile.close();
                     Serial.write('\r');
                     Serial.write('\n');  }
    delay(10000) ;  }

  void rising()
  { attachInterrupt(0, falling , FALLING);           // PIN 2  düşerse  ---> falling()
    myservo.write(100);
    state = !state; }

  void falling()
  { attachInterrupt(0, rising , RISING);            // PIN 2  yükselirse ---> rising()
    myservo.write(130);
    state = !state; }



  GCODE2.CNC :
  G21 ( set units to millimeters )
  G90 ( use absolute coordinates )
  M05
  G0 X0 Y0
  ( x: 1000  y: 700 )
  M03 ( spindle on  )
  G0 X1.000 Y0.000
  G0 X1.000 Y0.700
  G0 X0.100 Y0.700
  G0 X0.100 Y0.100
  G0 X0.900 Y0.100
  G0 X0.900 Y0.600
  G0 X0.200 Y0.600
  G0 X0.200 Y0.200
  G0 X0.800 Y0.200
  G0 X0.800 Y0.500
  G0 X0.300 Y0.500
  G0 X0.300 Y0.300
  G0 X0.700 Y0.300
  G0 X0.700 Y0.400
  G0 X0.400 Y0.400
  M05
  G0 X0.00 Y0.700
  M03
  G0 X1.00 Y0.00
  M05
  G0 X1.00 Y0.700
  M03
  G0 X0.00 Y0.000


< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >

quote:

Orijinalden alıntı: designr

digital pin3ü haşlamışım bir güzel şimdi ben atmega mikroişlemcisini değiştirsem çalışır mı acaba ? adafruit motorshieldde çalışmayan motor pinlerini entegreyi değiştirerek çalıştırmıştım çünkü

quote:

Orijinalden alıntı: tecman

quote: Orijinalden alıntı: designr digital pin3ü haşlamışım bir güzel şimdi ben atmega mikroişlemcisini değiştirsem çalışır mı acaba ? adafruit motorshieldde çalışmayan motor pinlerini entegreyi değiştirerek çalıştırmıştım çünkü

Microişlemci alıp direkt takarsanız boş olduğu için çalışmayacaktır.BootLoader yüklemeniz gerekir.BootLoader yüklemek için http://www.instructables.com/id/Burning-the-Bootloader-on-ATMega328-using-Arduino-/ bakabilirsin.

quote:

Orijinalden alıntı: edison3838

Arkadaşlar merak ettiğim birşey var ben şimdi Arduino ile bir kod yazıp bir projemde kullanacağım bu projemide bir müşterime satacağım.Müşterime arduino ile yaptığım cihazı sattıkdan sonra bir başkası bu arduino ya girip benim yazdığım kodu görebilir mi?

quote:

Orijinalden alıntı: emou

Beyler DS18B20'yi ne yaptıysam çalıştıramadım. Ama direnç kullanmadım. Bazı yerlerde 4.7K direnç ile kullanmışlar. Güzel bir örneği olan paylaşabilir mi?
