Arduino ile spot lamba rölesi sorunu

5 yıl

Çavuş

Konu Sahibi

Herkese merhaba çok yerde aradım fakat bulamadım. Ben 2 kanallı röle ile 220 v kontrol ediyorum. Fakat röle bazen çekip bırakmıyor ışığı yanıp sönüyor. Çok ufakda bi ses geliyor ama röle çalışmıyor. Yardımcı olursanız çok sevinirim. Teşekkürler şimdiden.

R

rafet32

5 yıl

Binbaşı

Röle bobinini çekmek için gerekli olan yeterli gerilim yok gibi görünüyor.
Adaptörünüzü ve çıkış voltajını kontrol ediniz.

Bu mesaja 1 cevap geldi.

M

melole123

5 yıl

Çavuş

Konu Sahibi

Hocam sağol ilgin için. Arduinoyu 12v 30a trafoyla besliyorum. Ama sorun yine aynı. Arduinonun verebildiği 5v gerilim yetersiz olabilir mi ?

Bu mesajda bahsedilenler: @rafet32

D

dergul

5 yıl

Yarbay

hazır modül mü kullanıyorsun, yoksa, kendin hazırladığın devreyi mi. rölelerde zıt emk sorunu vardır. arduino ve diğer mikrodenetleyicilerle çalışmasını olumsuz etkileyebilir. bu yüzden diyotla ters olarak paralel bağlanması gerekir. tabi diğer bir soru da rölenin çalışma geriliminin, 5 volttan yüksek olmasıdır. 12 voltluk röle ise, yapacağın şey, 12 volt üzerinden transistörle sürerek kontrol etmendir. arduino'yu direk olarak röleye bağlamadığını varsayarak, bunu söylüyorum. eğer öyleyse, arduino çıkışı, röleyi direk olarak çalıştırmak için, zayıf kalır.

Bu mesaja 1 cevap geldi.

M

melole123

5 yıl

Çavuş

Konu Sahibi

Hocam arduinoyla beraber 5v röle kullanıyorum. Röle 220 v bağlı değilken çekip bırakıyor ama 220 varken bazen açmıyor bazen kapatmıyor. Aşırı takılıyor yani. Dediğiniz gibi wemosla da sorun yaşadım. Bu diyot kısmını açıklarsanız denerim. Teşekkür ederim

< Bu mesaj bu kişi tarafından değiştirildi melole123 -- 13 Aralık 2020; 18:40:21 >
Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @dergul

D

dergul

5 yıl

Yarbay

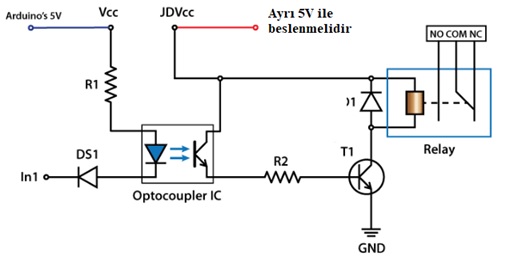

aşağıdaki devre şeması daha iyi anlatır.

< Resime gitmek için tıklayın >

aşağıda başka bir çözüm daha var. 12 voltluk röle kullanıp, jdvcc gerilimini direkt trafodan da verebilirsin.

< Resime gitmek için tıklayın >

< Bu mesaj bu kişi tarafından değiştirildi dergul -- 13 Aralık 2020; 21:45:47 >
Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @melole123

M

melole123

5 yıl

Çavuş

Konu Sahibi

Tamamdır abi teşekkür ederim çok yüksek bi elektrik bilgim yok ama öğrenip uygulamaya çalışırım

Bu mesajda bahsedilenler: @dergul

M

melole123

5 yıl

Çavuş

Konu Sahibi

< Resime gitmek için tıklayın >

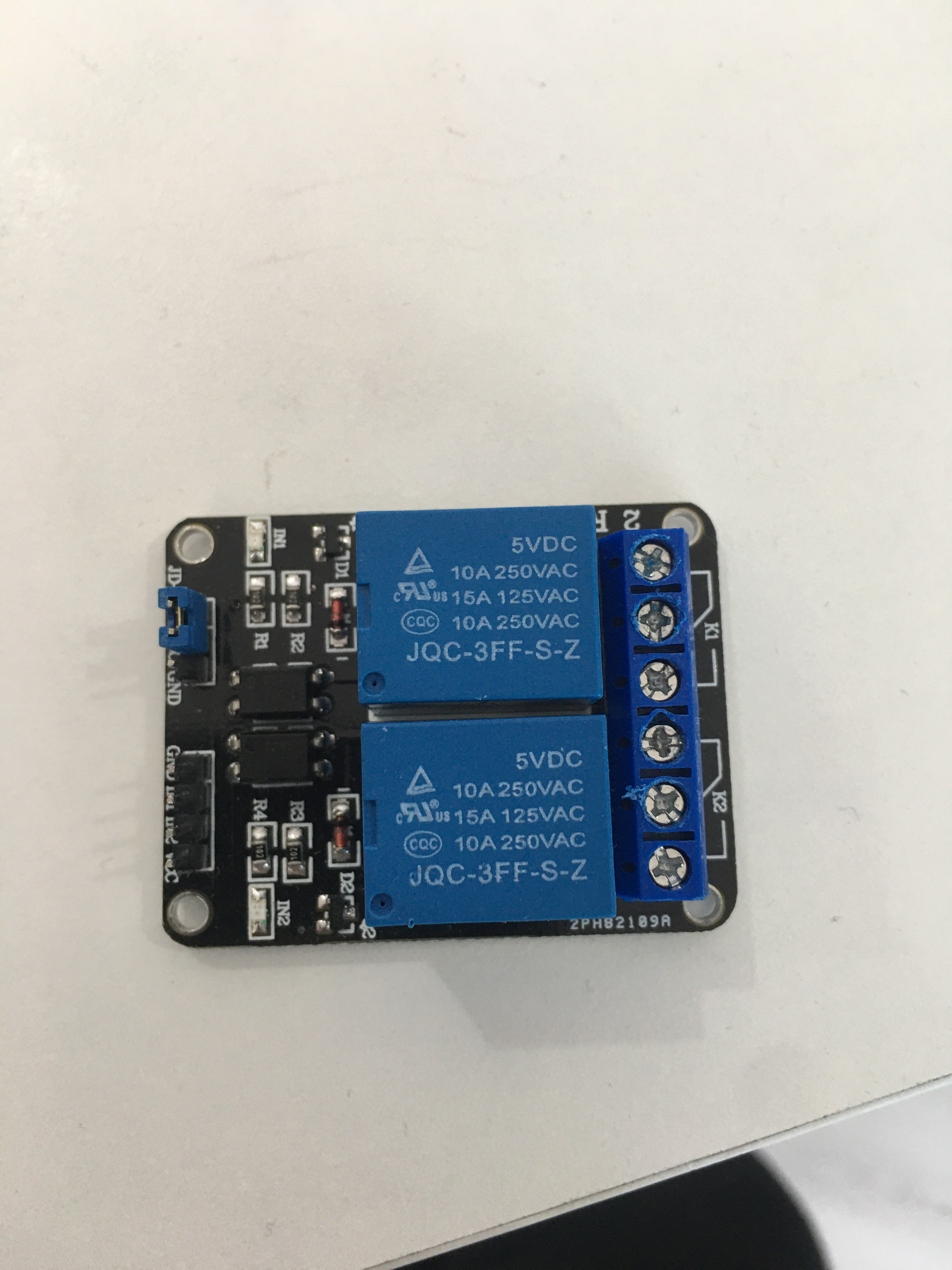

Abi röle olarak bunu kullandım hazır devre yine aynı problemle karşılaşıyorum. Açarken sorun yok ama kapatırken yapamıyor.

Bu mesaja 1 cevap geldi.

D

dergul

5 yıl

Yarbay

karta vcc besleme bacağına + 5v bağladın mı?

Bu mesajda bahsedilenler: @melole123

M

melole123

5 yıl

Çavuş

Konu Sahibi

tabi tabi bağladım abi ama arduino çekip bırakamıyor anlayamıyorum. dışardan güç kaynağı ile besliyorum yinede aynı

S

saasc

5 yıl

Yarbay

Pull down direnç bağladınız mı?
Bağlamadıysanız devre şemasını atarsanız yardımcı olabilirim

< Bu ileti mini sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.

M

melole123

5 yıl

Çavuş

Konu Sahibi

Atarım abi onuda şimdi bişey farkettim çıkış pininden 4v seviyesi bi voltaj oluyo high iken

Bu mesaja 2 cevap geldi.

Bu mesajda bahsedilenler: @saasc

M

melole123

5 yıl

Çavuş

Konu Sahibi

Düşük voltaj kod kaynaklı olabilir mi ?

Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @melole123

D

dergul

5 yıl

Yarbay

sorundan vcc beslemesini de di/o pininden yaptığın sonucu çıkardım. bu pinler besleme için yeterince güçlü değil. öyle yaptıysan bağlantı aşağıdaki gibi olması gerekiyor.

< Resime gitmek için tıklayın >

Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @melole123

S

saasc

5 yıl

Yarbay

3.5 - 5v arası high verir arduinoda normal o. Sen devre şemasını atda bakalım belki orada sorun vardır

< Bu mesaj bu kişi tarafından değiştirildi saasc -- 26 Aralık 2020; 19:8:56 >

< Bu ileti mini sürüm kullanılarak atıldı >

Bu mesajda bahsedilenler: @melole123

S

saasc

5 yıl

Yarbay

Beslemeyi harici kaynaktan yapmak gerekmez mi? 200ma yeterli gelir mi ki?

< Bu ileti mini sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @dergul

D

dergul

5 yıl

Yarbay

gnd hattı ortak olduğu sürece, harici beslemenin bir sıkıntısı olmaz. resimdeki röle bağlantısı, ardunino'nun vcc çıkışına bağlı. data giriş çıkışlarıyla bir bağlantısı yok. vcc besleme çıkışı, bir röleyi rahat kaldırması gerekir.

Bu mesajda bahsedilenler: @saasc

M

melole123

5 yıl

Çavuş

Konu Sahibi

< Resime gitmek için tıklayın >
devre bu şekilde abiler basit aslında ama röleye voltaj 4v geldiği için sanırım çekip bırakamıyor. arada başka bi eleman kullanarak 5v a yükseltmem mi gerekir?

Bu mesaja 2 cevap geldi.

D

dergul

5 yıl

Yarbay

arduinoyu kaç volt gerilimle besliyorsun.7,5-8 voltun altında beslenmemesi gerekiyor. birde ardunaya bağlı herşeyi sök ve vcc çıkışını, öyle ölç. hala 4 volt çıkış veriyorsa, arduino sıkıntılı olabilir.

Bu mesajda bahsedilenler: @melole123

S

saasc

5 yıl

Yarbay

@dergul anladım 5v çıkışının yetmesi lazım dediğiniz gibi ama acaba mı dedim o yüzden harici kaynaktan besleme belki işe yarayabilir dedim
yukarda bir sesden bahsetmişsiniz aşağıdaki videodaki gibi bir ses mi geliyor ? 3.dakikada
edit: birde nolur nolmaz diye röleyi arduino üzerinden değilde harici kaynaktan besleyebilir misiniz? Arduino ve kaynağın topraklarını bağlamayı unutmayın
Videoyu izlemek için tıklayınız

< Bu mesaj bu kişi tarafından değiştirildi saasc -- 27 Aralık 2020; 1:34:51 >
Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @dergul , @melole123
