Arduino çalışmalarım,,,
| LCD ye yazı yazma konusunda sınır yok gibi.Yeter ki sizin LCD ekranınız desteklesin.Ör;16x2 yada 20x4 LCD de 4 satıra çıkarmanın birinci yolu satır sayısını yazmak sonrasında hangi satıra ne yazacağınız size kalmış...Öğreniyorum biiznillah.< Resime gitmek için tıklayın > |
|
Arkadaşlar;bildiğiniz gibi arduino çıkışları hem max. 5V hemde düşük amperaj verir.(max.40ma) Mosfet sürümünde 5V gerilim yeterli oladığı gibi yüksek akım TR sürümünde de arduino çıkış amperajı yetersiz gelip bozulur.Bu sebeple araya fet driver TR driver gibi devreler yapmanızı tavsiye ederim.İşte en çok mosfet sürümü olduğu için arduino ile ideal bir mosfet sürümünün devresini(fet driver) paylaşmakta fayda görüyorum.< Resime gitmek için tıklayın > |
|
Bu gerçekten şahane oldu. LCD voltmetre pro.su ile solar şarj programını 1 arduino üzerine toplayıp birleştirdim.Yani tek arduino uno ile hem şarj kontrolu hemde 16x2 LCD volt göstergesi çalışıyor. Arduino ile neler yapılabilir'de sınır yok dedikleri gerçekten doğruymuş..Çıraklığa devam abi... < Resime gitmek için tıklayın > |
|

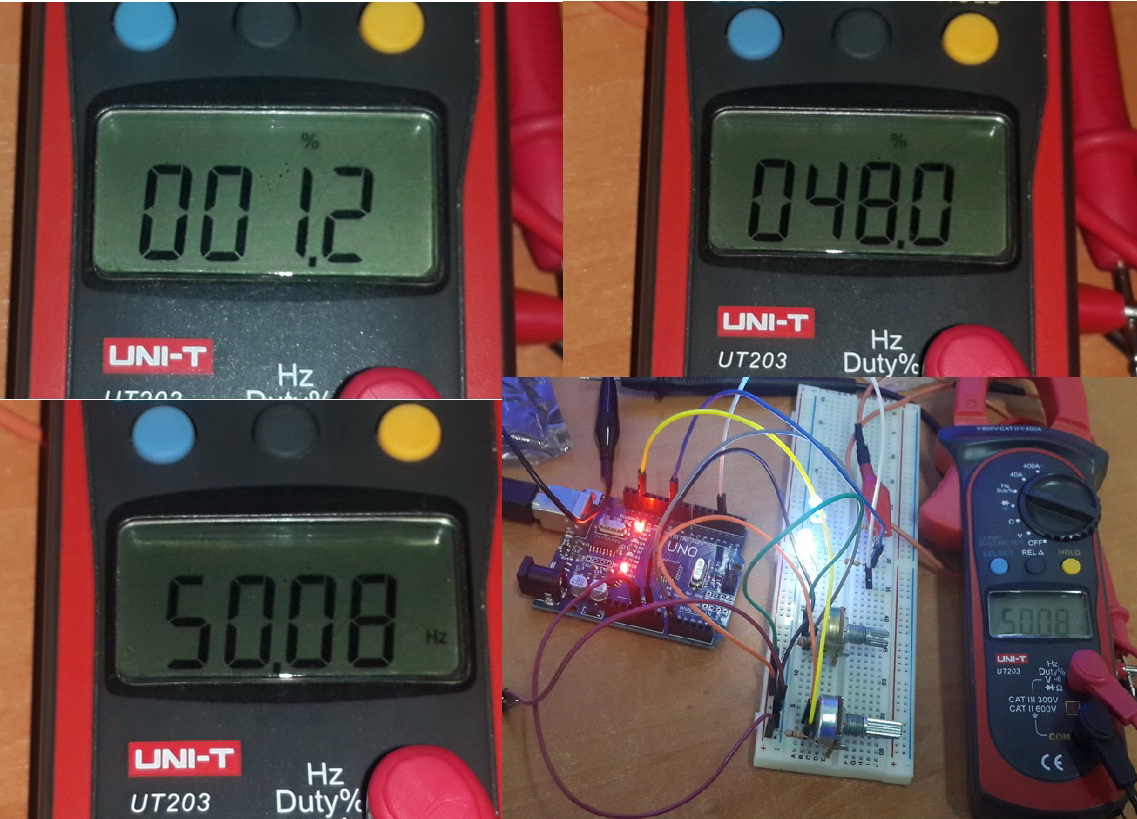

Hocam tek kelime ile SÜPERSİNİZ,evet bağırıyorum,,,SÜPERSİNİİZ!!!Elinize emeğinize yüreğinize sağlık,Allah razı olsun. Bunca yıldır,kendi çapımda halisane paylaşım yapmaya çalışırdım,bu gün doğru yolda olduğumu siz bana gösterdiniz.İşe yaramak,,iş görmek,problemi çözmek babından ben hep çözen taraftan bakmıştım,,,ama çözülen tarafında sevinci bir başkaymış...Çok teşekkür ederim.. Evet,,bende uygulama da görelim diyerek Proteus'ta simile falan yapmadan direk UNO'ya yükleme yaptım devreyi kurdum,,sonuç aynen istediğim gibiydi...Helal olsun... İşte resim;resim durumu anlatıyor,,Nokta atışlı frekans,,,% 0,5-%48 aralıklarında duty oranı,,  Elinize sağlık..Hele biraz dinlenin,,şu 32x8 Dotmatrix'e de bir el atarsınız inşallah.< Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi malisert32 -- 5 Eylül 2017; 11:26:15 >
Bu mesajda bahsedilenler: @elektro_gadget
Şu 32x8 DotMatrix kayan yazı kodları baya canımı sıkıyordu,çözdüm elhamdülillah.İzleyin olmuş mu bir bakın Bence harika oldu... Video linki;https://youtu.be/7ltjT1WmbfM |
|
Malûm 32x8 led matrix kayan yazı tekniğini sonuçlandırmıştım. 5-6 gün önce 64x8 boyutlarını da yaptım çok şükür.Kayma hızı,boyut yazı uzunluğu konuları gayet güzel.Tek eksiğim Türkçe karakterler.Bunları da eklemek için baya bir zaman gerekiyor. Bence P10 led tabela ile 64x8 Dotmatrix arasında en büyük fark,güç sarfiyatı.Bir 32x16 P10 led 5A çekerken 32x8 led matrix 15-20 ma. çekiyor.Özellikle araçlarda 7/24 çalışacak kayan yazılarda led matrix'i rakipsiz görüyorum.Hem kontrol yönünden,hem fiyatı ve malûm minumum sarfiyatlı olması gayet güzel ve tercih etmeye değer diyorum. |
|
PC osiloskop var ama PC masaüstü olduğu için çalışma masasında direk kullanacağım adam gibi bir os. yok. 200 Khz.lik şu kırmızı renkli olanlardan aldım 140-150 khz sonrası sapıtıyor.Yani işimi görmedi. Derken şimdiki ekleyeceğim arduino-Nokia5110 lcd.li max. 8 mhz. osiloskop yazılımına rastladım adam video da gayet güzel çalıştırıyor. sinyal generatörü dahi var. Video linkini buraya sonra eklerim. İşte bu yazılımı yüklüyorum her şey normal yükleniyor ama arkadaş bir türlü çalışmadı çalıştıramadım. Çalıştırsaydım işimi görecekti ama şu anda bana 1,5-2 Mhz siyal durumunu göstersin yeterli. Zatem 40 Mhz. gibi yüksek frekanslarda PC osi.yi kullanıyorum. Buradan da sonuç alamazsam aliexpressten bir tane 120MHz çift kanal gözüme kestirdim onu alacağım. Ama yardımcı olurda bu programı arduino da çalıştırmama vesile olursanız beni bir tane daha osiloskop almaktan kurtarmış olursunuz bende dua ederim. Yazılım bu arjadaşlar; #include <Adafruit_GFX.h> #include <Adafruit_PCD8544.h> #include <FreqCount.h> #include <PWM.h> #include <EEPROM.h> #include "Waveforms.h" #define Ekran 8 #define led 9 #define dds 10 #define key_down 13 #define key_ok 12 #define key_up 11 #define akb A2 #define P A5 #define overclock 16 #define cof 0 Adafruit_PCD8544 display = Adafruit_PCD8544(7, 6, 4, 3, 2); byte SinU=30; int PWM = 50; int32_t freq = 500; float VCC=5.0; byte d=0; byte hag=0; int stepFreq=0; bool flag=0; byte mass[701]; byte x=0; byte ddsMenu=0; byte oscMenu=0; bool opornoe=1; bool pause=0; byte mainMenu=0; byte razv=6; unsigned long count=0; byte sinX=30; byte meaX=83; int Vmax=0; byte sinhMASS=0; long countX=0; long speedTTL=9600; byte STTL=4; int prokr=0; bool flag_key; byte contrast; byte Set=0; bool BL; byte hs_freq=0; byte hs=0; byte x_line=47; //************************************************************************************************************ void Generator() { display.clearDisplay(); if (flag==0) { if(flag_key-!digitalRead(key_down)){ if(freq<100000) { freq-=stepFreq; if(freq<1) freq=1; bool success = SetPinFrequencySafe(led, freq); pwmWrite(led, PWM*2.55);} else { hs_freq--; if (hs_freq == 0 ) { freq-=stepFreq;} if (hs_freq == 1 ) { freq=100000; hs = 79;} if (hs_freq == 2 ) { freq=250000; hs = 31;} if (hs_freq == 3 ) { freq=500000; hs = 15;} if (hs_freq == 4 ) { freq=1000000;hs = 7;} if (hs_freq == 5 ) { freq=2000000;hs = 3;} if (hs_freq == 6 ) { freq=4000000;hs = 1;} if (hs_freq == 7 ) { freq=8000000;hs = 0;} cli(); TCCR1A = bit (COM1A0); TCCR1B = bit (WGM12) | bit (CS10); OCR1A = hs; sei(); } delay(50); } if(flag_key-!digitalRead(key_up)){ if(freq<100000) { freq+=stepFreq; bool success = SetPinFrequencySafe(led, freq); pwmWrite(led, PWM*2.55);} else { hs_freq++; if (hs_freq == 1 ) { freq=100000; hs = 79;} if (hs_freq == 2 ) { freq=250000; hs = 31;} if (hs_freq == 3 ) { freq=500000; hs = 15;} if (hs_freq == 4 ) { freq=1000000;hs = 7;} if (hs_freq == 5 ) { freq=2000000;hs = 3;} if (hs_freq == 6 ) { freq=4000000;hs = 1;} if (hs_freq == 7 ) { freq=8000000;hs = 0;} if (hs_freq == 8 ) hs_freq=7; cli(); TCCR1A = bit (COM1A0); TCCR1B = bit (WGM12) | bit (CS10); OCR1A = hs; sei(); } delay(50); } } if (flag==1) { InitTimersSafe(); bool success = SetPinFrequencySafe(led, freq); pwmWrite(led, PWM*2.55); if(flag_key-!digitalRead(key_down)){ PWM=PWM-1; if(PWM<0) PWM=0; delay(50); } if(flag_key-!digitalRead(key_up)){ PWM=PWM+1; if(PWM>100) PWM=100; delay(50); } } if(flag_key-!digitalRead(key_ok)) { delay(100); hag++; if(hag>=6) hag=0; } display.setTextSize(1); display.setCursor(21,5); display.print("PWM="); display.print(PWM); display.print("%"); display.drawLine(41-(41*PWM/100.0), 0, 42+(41*PWM/100.0), 0, BLACK); display.drawLine(42-(41*PWM/100.0), 1, 41+(41*PWM/100.0), 1, BLACK); display.drawLine(43-(41*PWM/100.0), 2, 40+(41*PWM/100.0), 2, BLACK); display.drawLine(41-(41*PWM/100.0), 16, 42+(41*PWM/100.0), 16, BLACK); display.drawLine(42-(41*PWM/100.0), 15, 41+(41*PWM/100.0), 15, BLACK); display.drawLine(43-(41*PWM/100.0), 14, 40+(41*PWM/100.0), 14, BLACK); display.setTextSize(2); long freqX=freq*(overclock/16.0); if(freqX<1000){ display.setCursor(25, 20); display.print(freqX); display.setTextSize(1); display.print("Hz"); } else if(freqX<10000){ display.setCursor(18, 20); display.print(freqX); display.setTextSize(1); display.print("Hz"); }else if(freqX<100000){ display.setCursor(11, 20); display.print(freqX); display.setTextSize(1); display.print("Hz"); } else { if(freqX<1000000) {display.setCursor(5, 20);display.print(freqX/1000.0, 1); display.setTextSize(1); display.print("KHz");} else if(freqX<10000000) {display.setCursor(24, 20);display.print(freqX/1000000.0, 1); display.setTextSize(1); display.print("MHz");} } display.setCursor(0,40); display.setTextSize(1); display.print(">>"); display.setTextColor(WHITE, BLACK); display.print(" "); if(freq<100000){ if(hag<5) display.print("x"); if(hag==0) { display.print(1*(overclock/16.0),0); stepFreq=1; flag=0; } if(hag==1){ display.print(10*(overclock/16.0),0); stepFreq=10; } if(hag==2){ display.print(100*(overclock/16.0),0); stepFreq=100; } if(hag==3){ display.print(1000*(overclock/16.0),0); stepFreq=1000; } if(hag==4){ display.print(10000*(overclock/16.0),0); stepFreq=10000; } } else display.print("HS FREQ"); if(hag==5){ display.setCursor(0,40); display.setTextSize(1); display.print(">>"); display.setTextColor(WHITE, BLACK); display.print(" "); display.print("PWM "); display.print(PWM); display.print("%"); flag=1; } display.print(" "); display.setTextColor(BLACK); display.print("<<"); delay(70); display.display(); } void DDSGeneratorMenu() { display.clearDisplay(); if (ddsMenu==0) display.setTextColor(WHITE, BLACK); else display.setTextColor(BLACK); display.setCursor(0, 0); display.println(" Sine "); if (ddsMenu==1) display.setTextColor(WHITE, BLACK); else display.setTextColor(BLACK); display.setCursor(0,10); display.println(" Triangular "); if (ddsMenu==2) display.setTextColor(WHITE, BLACK); else display.setTextColor(BLACK); display.setCursor(0,20); display.println(" Sawtooth "); if (ddsMenu==3) display.setTextColor(WHITE, BLACK); else display.setTextColor(BLACK); display.setCursor(0,30); display.println(" Square "); if (ddsMenu==4) display.setTextColor(WHITE, BLACK); else display.setTextColor(BLACK); display.setCursor(0,40); display.println(" ECG "); display.setTextColor(BLACK); display.display(); } void DDSGenerator(){ if(ddsMenu==0) { DDSGeneratorMenu(); while(flag_key-digitalRead(key_up) && flag_key-digitalRead(key_down) && flag_key-digitalRead(key_ok)) { //PWM=pgm_read_byte(&(sine[d])); PWM=pgm_read_byte(&(waveformsTable[0][d])); pwmWrite(dds,PWM); d++; if(d==255) d=0; } ddsMenu++; delay(200); } if(ddsMenu==1) { DDSGeneratorMenu(); while(flag_key-digitalRead(key_up) && flag_key-digitalRead(key_down) && flag_key-digitalRead(key_ok)) { //PWM=trianglM[d]; PWM=pgm_read_byte(&(waveformsTable[1][d])); pwmWrite(dds,PWM); d++; if(d==255) d=0; } ddsMenu++; delay(200); } if(ddsMenu==2){ DDSGeneratorMenu(); while(flag_key-digitalRead(key_up) && flag_key-digitalRead(key_down) && flag_key-digitalRead(key_ok)) { //PWM=pilaM[d]; PWM=pgm_read_byte(&(waveformsTable[2][d])); pwmWrite(dds,PWM); d++; if(d==255) d=0; } ddsMenu++; delay(200); } if(ddsMenu==3){ DDSGeneratorMenu(); while(flag_key-digitalRead(key_up) && flag_key-digitalRead(key_down) && flag_key-digitalRead(key_ok)) { //PWM = RpilaM[d]; PWM=pgm_read_byte(&(waveformsTable[3][d])); pwmWrite(dds,PWM); d++; if(d==255) d=0; } ddsMenu++; delay(200); } if(ddsMenu==4){ DDSGeneratorMenu(); while(flag_key-digitalRead(key_up) && flag_key-digitalRead(key_down) && flag_key-digitalRead(key_ok)) { //PWM = RpilaM[d]; PWM=pgm_read_byte(&(waveformsTable[4][d])); pwmWrite(dds,PWM); d++; if(d==255) d=0; } ddsMenu=0; delay(200); } } void TTL() { display.clearDisplay(); display.setTextColor(WHITE, BLACK); display.setCursor(0,0); display.println(" Terminal "); display.setTextColor(BLACK); display.setCursor(15,10); display.println("Hiz:"); display.setTextColor(WHITE, BLACK); display.setCursor(10,20); display.print("-"); display.setTextColor(BLACK); display.println(" "); display.print(speedTTL); display.println(" "); display.setTextColor(WHITE, BLACK); display.setCursor(69, 20); display.println("+"); display.setTextColor(BLACK); display.setCursor(38,40); display.println("Ok"); if(flag_key-!digitalRead(key_up)) STTL++; if(flag_key-!digitalRead(key_down)) STTL--; if(STTL>11) STTL=0; switch (STTL) { case 0: speedTTL = 300; break; case 1: speedTTL = 1200; break; case 2: speedTTL = 2400; break; case 3: speedTTL = 4800; break; case 4: speedTTL = 9600; break; case 5: speedTTL = 19200; break; case 6: speedTTL = 38400; break; case 7: speedTTL = 57600; break; case 8: speedTTL = 74880; break; case 9: speedTTL = 115200; break; case 10: speedTTL = 230400; break; case 11: speedTTL = 250000; break; } if(flag_key-!digitalRead(key_ok)) { Serial.begin(speedTTL*(16/overclock)); display.clearDisplay(); delay(100); display.display(); int x=0; int y=0; while(1){ char incomingBytes; if (Serial.available() > 0) { incomingBytes=Serial.read(); display.setCursor(x,y); display.print(incomingBytes); display.display(); x=x+6; if(x==84){x=0;y=y+8;} if(y==48) { x=0;y=0; display.clearDisplay(); delay(100); display.display(); } } } } display.display(); delay(200); } void ReadADC() { if (razv>=6) ADCSRA = 0b11100010; if (razv==5) ADCSRA = 0b11100011; if (razv==4) ADCSRA = 0b11100100; if (razv==3) ADCSRA = 0b11100101; if (razv==2) ADCSRA = 0b11100110; if (razv<2) ADCSRA = 0b11100111; if (razv==0) { for(int i=0; i<700; i++) { while ((ADCSRA & 0x10)==0); ADCSRA|=0x10; delayMicroseconds(500); mass=ADCH; } } else { // (razv>0) for(int i=0; i<700; i++) { while ((ADCSRA & 0x10)==0); ADCSRA|=0x10; mass=ADCH; } } } void Ayar() { Set=0;delay(400); while (flag_key-digitalRead(key_ok)){ display.clearDisplay(); if (Set == 0) display.setTextColor(WHITE, BLACK); else display.setTextColor(BLACK); display.setCursor(0 , 0); display.println("Contrast:"); display.setTextColor(BLACK); display.setCursor(60 , 0); display.println(contrast); display.setCursor(0 , 10); display.println("B-Light :"); display.setTextColor(BLACK); if (BL == 1) { display.setCursor(60 , 10); display.println("ON ");} else { display.setCursor(60 , 10); display.println("OFF");} display.display(); if (flag_key-!digitalRead(key_up)) contrast++; if (flag_key-!digitalRead(key_down)) contrast--; if (contrast<30) contrast=30; if (contrast>70) contrast=70; display.setContrast(contrast); delay(150); } Set=1; delay(400); while (flag_key-digitalRead(key_ok)){ display.clearDisplay(); display.setCursor(0 , 0); display.println("Contrast:"); display.setCursor(60 , 0); display.println(contrast); if (Set == 1) display.setTextColor(WHITE, BLACK); else display.setTextColor(BLACK); display.setCursor(0 , 10); display.println("B-Light :"); display.setTextColor(BLACK); if (BL == 1) { display.setCursor(60 , 10); display.println("ON "); digitalWrite(Ekran, BL); } else { display.setCursor(60 , 10); display.println("OFF"); digitalWrite(Ekran, BL); } if (flag_key-!digitalRead(key_up)) BL=1; if (flag_key-!digitalRead(key_down)) BL=0; display.display(); delay(150); } display.display(); display.clearDisplay(); EEPROM.write(1, contrast); EEPROM.write(2, BL); mainMenu=0; setup(); } void setup() { delay(300); if ( EEPROM.read(cof) != cof ) { EEPROM.write(cof, cof); EEPROM.write(1, 60); EEPROM.write(2, 1); } else { contrast = EEPROM.read(1); BL = EEPROM.read(2); } pinMode(Ekran, OUTPUT); digitalWrite(Ekran, BL); byte key_test=0; digitalWrite(key_up, HIGH); digitalWrite(key_down, HIGH); digitalWrite(key_ok, HIGH); if (digitalRead(key_up)) key_test++; if (digitalRead(key_down)) key_test++; if (digitalRead(key_ok)) key_test++; if (key_test>1) { flag_key=0; } else { digitalWrite(key_up, LOW); digitalWrite(key_down, LOW); digitalWrite(key_ok, LOW); flag_key=1; } display.begin(); display.setContrast(contrast); while(flag_key-digitalRead(key_ok)) { display.clearDisplay(); if (mainMenu == 0) display.setTextColor(WHITE, BLACK); else display.setTextColor(BLACK); display.setCursor(3 , 0); display.println("oscilloscope"); if (mainMenu == 1) display.setTextColor(WHITE, BLACK); else display.setTextColor(BLACK); display.setCursor(3 ,10); display.println("PWM-Generator"); if (mainMenu == 2) display.setTextColor(WHITE, BLACK); else display.setTextColor(BLACK); display.setCursor(3 ,20); display.println("DDS-Generator"); if (mainMenu == 3) display.setTextColor(WHITE, BLACK); else display.setTextColor(BLACK); display.setCursor(3 ,30); display.println("Terminal"); if (mainMenu == 4) display.setTextColor(WHITE, BLACK); else display.setTextColor(BLACK); display.setCursor(60 ,30); display.println("Set"); display.setTextColor(BLACK); display.setCursor(12,40); display.print("Vbat="); display.print((analogRead(akb)*VCC)/1024); display.print("V"); if (flag_key-!digitalRead(key_up) ) { mainMenu--; delay(100); } if (flag_key-!digitalRead(key_down)) { mainMenu++; delay(100); } if (mainMenu == 0xFF) mainMenu = 4; if (mainMenu>4) mainMenu=0; delay(50); display.display(); } if (mainMenu==0) FreqCount.begin(1000); if (mainMenu==1) { InitTimersSafe(); bool success = SetPinFrequencySafe(led, freq); pwmWrite(led, PWM*2.55); } if (mainMenu==2) { InitTimersSafe(); bool success = SetPinFrequencySafe(dds,200000);} if (mainMenu==4) Ayar(); delay(200); } void loop() { if(mainMenu==0) { if(opornoe) ADMUX = 0b01100011; else ADMUX = 0b11100011; delay(5); if(pause==0) ReadADC(); bool flagSINHRO=0; bool flagSINHRnull=0; for(int y=1; y<255 ;y++){ if(flagSINHRO==0){if(mass[y]<SinU){flagSINHRnull=1;}} if(flagSINHRO==0){if(flagSINHRnull==1){if(mass[y]>SinU){flagSINHRO=1;sinhMASS=y;}}}} Vmax=0; for(int y=1; y<255; y++) if(Vmax<mass[y]) Vmax=mass[y]; display.clearDisplay(); if(pause) { display.drawLine(prokr/8,8,prokr/8+6,8, BLACK); display.drawLine(prokr/8,9,prokr/8+6,9, BLACK); x=3; for(int y=prokr; y<prokr+80; y++) { if(razv<7) x++; if(razv==7) x+=2; if(razv==8) x+=3; display.drawLine(x, x_line-mass[y]/7, x+1, x_line-mass[y+1]/7, BLACK); display.drawLine(x+1, x_line-mass[y]/7+1, x+2, x_line-mass[y+1]/7+1, BLACK); } } else { x=3; for(int y=sinhMASS; y<sinhMASS+80; y++) { if(razv<7) x++; if(razv==7) x+=2; if(razv==8) x+=3; display.drawLine(x, x_line-mass[y]/7, x+1, x_line-mass[y+1]/7, BLACK); display.drawLine(x+1, x_line-mass[y]/7+1, x+2, x_line-mass[y+1]/7+1, BLACK); } sinhMASS=0; } for(byte i=47;i>5;i=i-7) { display.drawPixel(0, i, BLACK); display.drawPixel(1, i, BLACK); display.drawPixel(2, i, BLACK); } for(byte i=47;i>5;i=i-3) { display.drawPixel(21,i, BLACK); display.drawPixel(42,i, BLACK); display.drawPixel(63,i, BLACK); } for(byte i=3;i<84;i=i+3) { display.drawPixel(i,33, BLACK); display.drawPixel(i,19, BLACK); } display.setCursor(0,0); if(oscMenu==0) { if(opornoe) display.print(Vmax*VCC/255,1); else display.print(Vmax*1.1/255,1); display.setTextColor(WHITE,BLACK); display.print("V"); display.setTextColor(BLACK); display.setCursor(26,0);display.print(razv); if(flag_key-!digitalRead(key_down) || flag_key-!digitalRead(key_up)) { opornoe=!opornoe; } } if(oscMenu==1) { if(opornoe) display.print(Vmax*VCC/255,1); else display.print(Vmax*1.1/255,1);display.print("V"); display.setTextColor(WHITE, BLACK); display.setCursor(26,0);display.print(razv); display.setTextColor(BLACK); if(flag_key-!digitalRead(key_down)) { razv=razv-1; if(razv==255) razv=0; } if(flag_key-!digitalRead(key_up) ) { razv=razv+1; if(razv==9) razv=8; } } if(oscMenu==4) { if(opornoe) display.print(Vmax*VCC/255,1); else display.print(Vmax*1.1/255,1);display.print("V"); display.setCursor(26,0);display.print(razv); pause=1; if(flag_key-!digitalRead(key_down)) { prokr=prokr-10; if(prokr<0) prokr=0; } if(flag_key-!digitalRead(key_up) ) { prokr=prokr+10; if(prokr>620) prokr=620; } if(flag_key-!digitalRead(P)) {oscMenu=0;pause=0;delay(150);} } if(oscMenu==3) { prokr=0; pause=0; if(opornoe) display.print(Vmax*VCC/255,1); else display.print(Vmax*1.1/255,1);display.print("V"); display.setCursor(26,0);display.print(razv); if(flag_key-!digitalRead(key_down)) { SinU=SinU-20; if(SinU<20) SinU=20; } if(flag_key-!digitalRead(key_up) ) { SinU=SinU+20; if(SinU>230) SinU=230; } display.fillCircle(80,x_line-SinU/7, 2, BLACK); } if(oscMenu==2) { if(opornoe) display.print(Vmax*VCC/255,1); else display.print(Vmax*1.1/255,1);display.print("V"); display.setCursor(26,0);display.print(razv); display.drawLine(82,x_line-4,82,x_line, BLACK); display.drawLine(83,x_line-4,83,x_line, BLACK); if(flag_key-!digitalRead(key_down)) {x_line++;if (x_line>47)x_line=47;} if(flag_key-!digitalRead(key_up) ) {x_line--;if (x_line<25)x_line=27;} } if (flag_key-!digitalRead(key_ok)) { oscMenu++; if(oscMenu>3) { oscMenu=0; }} if (flag_key-!digitalRead(P)) oscMenu=4; if (FreqCount.available()) count = FreqCount.read(); byte Frec1=0; long Frec=0; bool flagFrec1=0; bool flagFrec2=0; bool flagFrec3=0; for(int y=1; y<255; y++) { if(flagFrec1==0 && mass[y]<SinU) flagFrec2=1; if(flagFrec1==0 && flagFrec2==1 && mass[y]>SinU) { flagFrec1=1; Frec1=y; } if(flagFrec1==1 && mass[y]<SinU) flagFrec3=1; if(flagFrec3==1 && mass[y]>SinU) { if (razv>=6) Frec=1000000/((y-Frec1-1)*3.27); //delitel 4 if (razv==5) Frec=1000000/((y-Frec1)*3.27)/2; //delitel 8 if (razv==4) Frec=1000000/((y-Frec1)*3.27)/4; //delitel 16 if (razv==3) Frec=1000000/((y-Frec1)*3.27)/8; //delitel 32 if (razv==2) Frec=1000000/((y-Frec1)*3.27)/16; //delitel 64 if (razv==2) Frec=1000000/((y-Frec1)*3.27)/32; //delitel 128 if (razv==1) Frec=1000000/((y-Frec1)*3.27)/32; //delitel 128 if (razv==0) Frec=1000000/((y-Frec1)*500); //delitel 128 flagFrec1=0; flagFrec3=0; } } if(opornoe==1) { if((Vmax*VCC/255)>2.5) countX=count*(overclock/16.0); if((Vmax*VCC/255)<2.5) countX=Frec*(overclock/16.0); } else countX=Frec*(overclock/16.0); if(countX<1000) { display.setCursor(34,0); display.print(countX); display.print("Hz"); } if(countX>=1000) { float countXK=countX/1000.0; display.setCursor(34,0);display.print(countXK,1); display.print("KHz"); } display.setCursor(0,40); if(opornoe) display.print(VCC,1); else display.print("1.1"); display.print("V"); delay(150); display.display(); } if(mainMenu==1) Generator(); if(mainMenu==2) DDSGenerator(); if(mainMenu==3) TTL(); } |
|
Bu link proje paylaşılan link; https://arduproje.blogspot.com/2017/03/arduino-osiloskop-atmega328p.html |
|
Aslında arkadaşlar max. 8mhz frekansmetre ve duty okuyucu bir programı yapıp sonuç aldım. osiloskobu yapamazsam ve yeni osi. alamazsam bu frekansmetre de işimi görür. Tabi dalga eğrilerini seyrederek tadını çıkarmak başka ama duty+frekans ölçümlü bir cihaz da sonuç olarak osiloskoba yakın olur. İnşallah şu osi. programında bir arkadaş yardımcı olur da çalıştırırız. İsteyen arkadaş da yapıp osiloskop sahibi olur. < Resime gitmek için tıklayın > |
|
Frekans Mhz. ler olduğunda 16x2 LCD ekrana rakamların rahat sığması için tekrar düzeltme yaptım. Böyle daha net okunur oldu. < Resime gitmek için tıklayın > |
|
Hemen üstteki programın uygulaması. Yarın kutuya motajını yapacağım. AC yada DC 1200 volta kadar destekleyebilecek. Bu arada şu osiloskop programına çözüm önerisi bekliyorum. < Resime gitmek için tıklayın > |
|
Osiloskop cevabını hâlâ bekliyorum. Tabi frekans metre yi yapıp denedim, kutuya topladım. Sadece siyah sıcak silikonla lcd etrafını düzelteceğim zaten resimlerde göreceksiniz. Aynen söylediğim gibi deneme de TL494 step down tekniğini kullandım.Giriş voltajı sabit 30,7V çıkış pot ile değiştirirerek değişik voltajlarda duty oranını gözlemledim. Hem FR.metre cihazım hemde step down tekniğim gerçekten mükemmel çalışyıor. 2x21W 24V lamba yükü ile msofet soğtucu istemeden çalışıyor. Frekans metrenin doğru ölçüm yaptığını multimetre ile kıyas ettim. < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
|
Frekans 50 Khz 52,5 Khz arası değişiyor.Multimetre 5V out altında frekans ölçemiyor (stabil değil) ama bizim FR.metre ölçmeye devam ediyor.Gayet güzel. Volt in 30,7VDC Vout= 28V % 90 duty Vout=24V % 60 duty Vout=19V % 38 duty Vout=12V % 25 duty Vout=9V % 20 duty Vout=5V % 10 duty |
< Bu mesaj bu kişi tarafından değiştirildi malisert32 -- 2 Ocak 2023; 14:7:6 >
|
Çalıştırdım ama geç kaldım. Yeni bir osiloskop siparişi vermiştim, şu an kargo dağıtıma çıkardı. Tabi orjinal osiloskopbun hakkı yenmez çünkü Auto özelliği çok önemli bunu arduino da yapamayız. Aldığım osi.nin pwn çıkışı max. 500 Khz. Bende osi. yerine signal generator yapacağım artık. Yani 500 Khz. bana yetmez en az 2MHz olmalı. Arduino yazılımı hazır galiba 8Mhz yada 12,5Mhz max. olacak. Ma < Resime gitmek için tıklayın > lzemeler gelince sonuçlandıracağım inş. |
|
:u osiloskobu iyi ki almışıyım. Çok kararlı ve gayet güzel çalışıyor.Hem bu yeni osi. yi hem bu osi. ile yaptığım frekans-duty metreyi hemde TL494 step down converter devresini daha kesin olarak test etmiş oldum. Yanlış ölçme vb. şüphelerimi gidermiş oldum.Osi.nin max signal generatörü 1MHz çıktı oysa tanıtımında 500Khz yazıyordu. Çalışma videosu çektim linki= https://www.youtube.com/watch?v=RFSYGS03vzE < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
|
Elinize sağlık gayet güzel çalışmalar yapıyorsunuz ve tecrübelerinizi paylaşıyorsunuz. Frekensmetreniz çok güzel görünüyor ama kutu noktasında şöyle bir öneride bulunabilirim. Devreyi yaptıktan sonra ona uygun bir kutu bulmak ayarlamak genelde problem oluyor. Eğer 3 boyutlu çizim programlarına aşinaysanız (solidworks, inventor, freecad, tinkercad.... ücretli ücretsiz çok alternatif var) kendi kutunuzu tasarlayıp, orta halli bir 3d yazıcı ile hobinizi/işinizi bir seviye daha öteye taşıyabilirsiniz. Devreyi tasarlarken, 3 boyutlu kısmınında ölçülerini hatasız şekilde ayarlıyorum. İkinci aşamada devrenin 3 boyutlu halini solidworks veya inventor (ben bu ikisini kullanıyorum) tasarım programına aktarıp kutu tasarımı yapıyorum. Devrenin ölçülü 3 boyutlu modeli elinizde olunca; LCD, buton, soket bağlantıları, montaj delikleri... vb tüm detayları bilgisayarda ayarlamak çok kolay oluyor, geriye tasarım bittikden sonra 3d yazıcı ile basmak kalıyor. Genelde flement olarak PLA kullanıyorum. Basılan kutuları siyah sprey boya ile boyuyorum, ortaya çok güzel sonuçlar çıkıyor. |
Bu mesaja 1 cevap geldi.
|
Teşekkür ederim sağolun. Kutu konusunda tamamen haklısınız ama birde bu işe girmek bana ağır gelecek.Hem maddi hem manevi. Çünkü bir 3D yazıcım yok, programlarını da hiç kullanmadım. Aslında o kutunun sıfırları elimde 10-15 tane var ama daha önce ultrasonic repeller yaptığım bir proje kutusunu kullanmıştım. Bu sebeple kutu deforme görünüyor. Ayrıca bu projeyi de bozacağım çünkü şu yeni osiloskobu alınca frekansmetre ye ihtiyaç kalmadı. Yerine aynı kutuyu signal generator olarak tasarlayacağım.Bozmayıp sağlam bir kenara koyduğumda çok yer kaplıyorlar unutup gidiyorum. Aslında sayın @rafet32 yaş ilerledi gözüm kararıyor açıkçası. Eski heyecanlı çalışmalarım kalmadı. Yine de şükür bu günümüze. |
Bu mesajda bahsedilenler: @rafet32
| Bunlarda diğer çalışmalarımdan!!!!!< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın > |
|
Evet usta arkadaşlar;ekleyeceğim resimde görüleceği gibi ino dosyasında LCD 20x4 yaptığımda alttaki 2 satır sağa kayıyor.16x4 yazılırsa problem yok.Aslında normali 20x4 olmalı. İşte sadece 16'yı 20 yapınca alttan 2 satırın kaymasını anlamadım.Bilen bir arkadaş anlatır ve nasıl kaymayacağını gösterebilirmi?< Resime gitmek için tıklayın > Düzeltme ve ekleme; Arkadaşlar sorumun cevabını kendim buldum.ISIS kütüphanesindeki LCD'lerden 20x4 olanı ekleyince problem düzeldi.Yani önceki 16x olduğu için kayıyormuş,öğrenmiş olduk.Resimde göstermeye çalıştım.< Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi malisert32 -- 27 Temmuz 2017; 22:41:54 >
Tabi yazılımı (C dilini) henüz bilmiyorum.WEbdeki hazır projeleri modifiye ediyorum,tabi şimdilik.
Açıkçası;arduino ile yapılan benim yapamadığım 2 çalışma beni arduino'ya itdi,mecbur bıraktı.1=Net zamanlı projeler(3 dak. bekle,10dad. çalış gibi)2=3 faz inverter devresi.Bu devreyi 4017 ile yapmaya çalıştım yaptım da.Ama çalışmayı durdurduğunda illa son sürülen bacakartı tetik açık kalıyor ve kısa devre yapıyor.Bunu çözemedim.Tabi ayrıca daha kontrollu step motor sürümünün arduino ile yapılabildiğini görüyorum.
Her neyse arkadaşlar,dediğim gibi henüz 7-8 günlük arduinocuyum,yani henüz çırak bile sayılmam.Bu sebeple çalıştığım,sonuç aldığım proje yazılım kodlarını buradan direk paylaşımını bilmiyorum.Çare olarak bu çalışmalarımın arduino.ino dosyalarını rar dosyası yapıp yükleme yaparak paylaşmayı düşünüyorum.Tabi ilgisi olan arkadaşlar olursa...
İşte;Proteus üzerinde çalışmalar yapıp sonuç aldığım proje resimleri kısaca;LCD isim vb. yazma,solar şarj kontrolu,max.50V voltmetre,3 faz inverter sürücü kartı,adım kontrollu step motor sürümü ve kontrolsuz step motor sürümü..
NOT=Evet biliyorum;arduino ile direk step sürülmez her çıkış uçları max. 40ma.'e dayanır.Baktım ISIS üzerinde direk çalışıyor,bende ayrıntıya girmedim.Fet sürücü olarak opto fet driver( HCPL-314J)kullanacağım,elimde bol miktarda var.< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >
