anakartın spdif çıkışından 5.1 ses alma internette bilgi yok
Cevap Yaz
Konuya Özel
| Bildiğim kadarıyla spdif çıkış bağlantıları iki çeşit oluyor, optik olanına (yani kırmızı LED yanan soket) optik kablo ile (fiber, içinden ışık iletilen) optik girişi olan ev sinema sistemi ne giriş yapılabiliyor bunun için 5volt kaynağa gerek yok, diğer coaxial jak ile bakır kablo üzerinden ses aktarımı yapılıyor |
< Bu ileti tablet sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi. Cevapları Gizle
|
teşekkür ederim cevap verdiğin için. benim bildiğim de coaxial için 5v gerek duyulmuyor. optik kırmızı ışığın yanması için 5v gereksinimi duyabilir. acaba enerjiyi data kablosundan mı alıyor :S şase ile dataya mı bağlıyorlar spdif de üç kısım varya senin dediğine göre sadece data ve şaseye kırmızı led taksam ses alabilir miyim? alabilirsem ne tür led almam lazım direnç gerekiyor mu? |
< Bu mesaj bu kişi tarafından değiştirildi seyfi_19 -- 25 Mart 2018; 21:29:29 >
Bu mesaja 1 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @İmpaktör
Optik kırmızı LED ışığı sizin cihaz arka panelde sabit olması gerekiyor, oradaki LED ışığın yanması için cihazın menüsünden aktif hale getiriliyor olmalı. SPDİF çıkış tıpkı fiber internet gibi, ışık ile data gönderiyor |
< Bu mesaj bu kişi tarafından değiştirildi İmpaktör -- 25 Mart 2018; 22:47:05 >
< Bu ileti tablet sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi. Cevapları Gizle
|

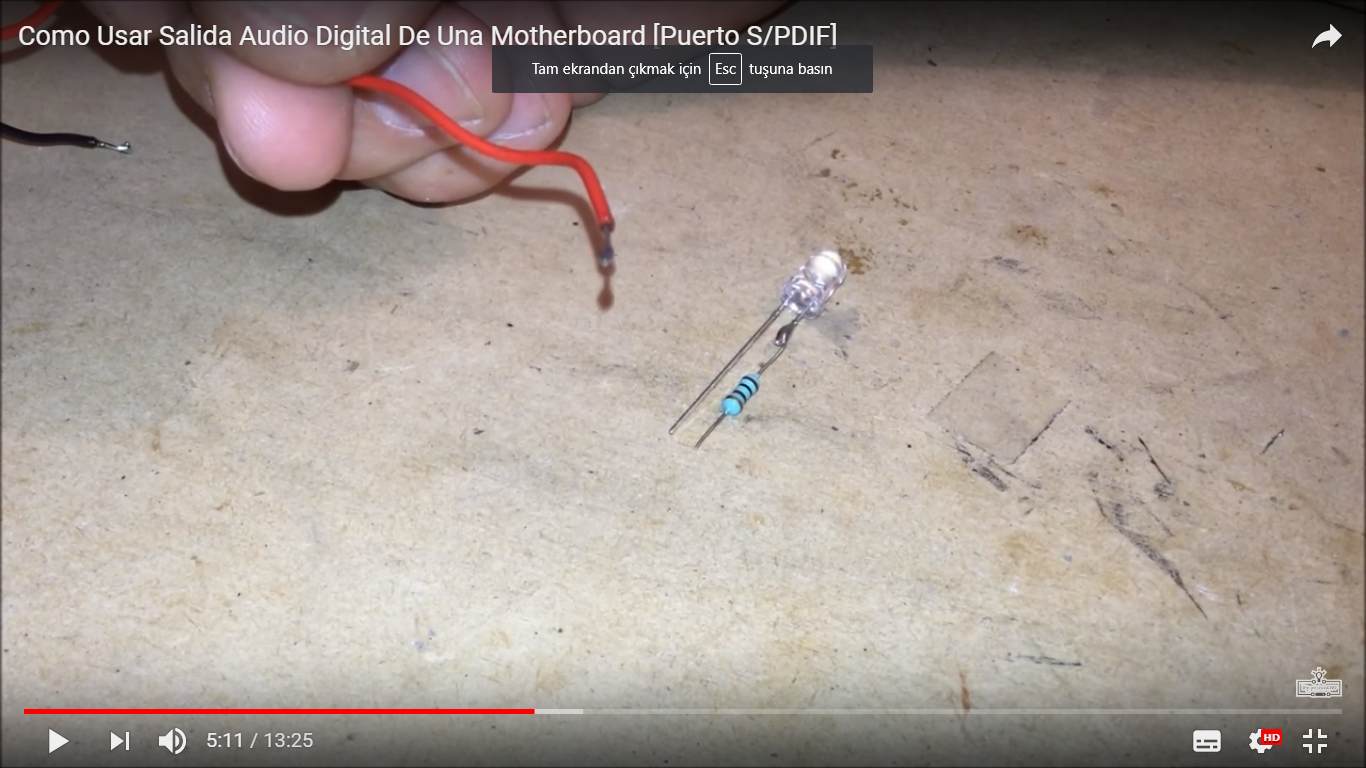

teşekkür ederim birkaç güne deneyeceğim sonuçları belirtirim. belki yararlanan arkadaşlar olur alacaklarımı buraya yazayım hemde yanlışım varsa düzeltin. 5mm ultra parlak şeffaf led (kırmızı renk veren) 100 ohm 1/4 direnç kablo ve soketi boş kablolardan ayarladım direnç, led'in uzun olan bacağına (her zaman pozitiftir) lehimleniyor. direnç olan kablo spdif out'a, direnç olmayan kısımda gnd'ye denk gelecek şekilde anakarta takıyorum. optik kabloyu ses sağlayıcısına diğer ucu buna monte ediyorum ve gerekli ayarlamaları yapıyorum. herhangi bir hata var mı? |
Bu mesajda bahsedilenler: @İmpaktör
|

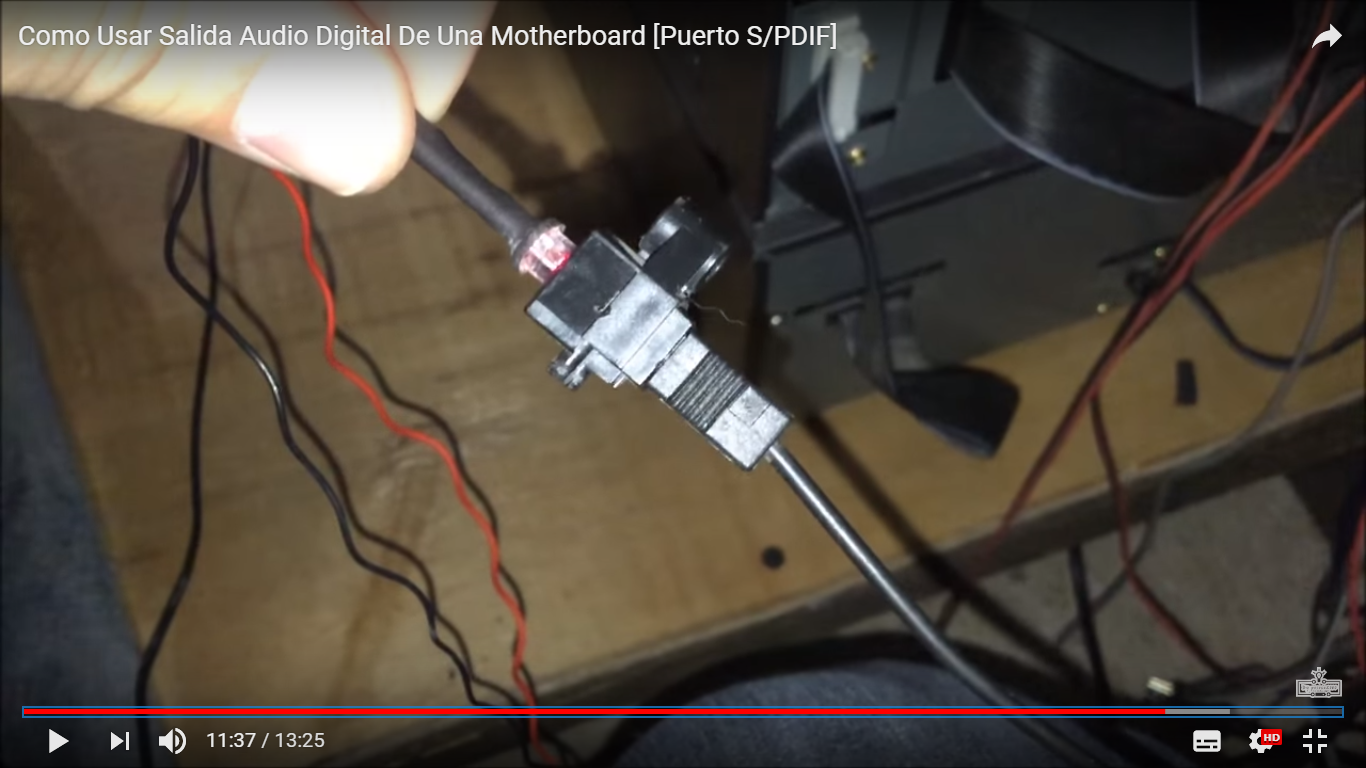

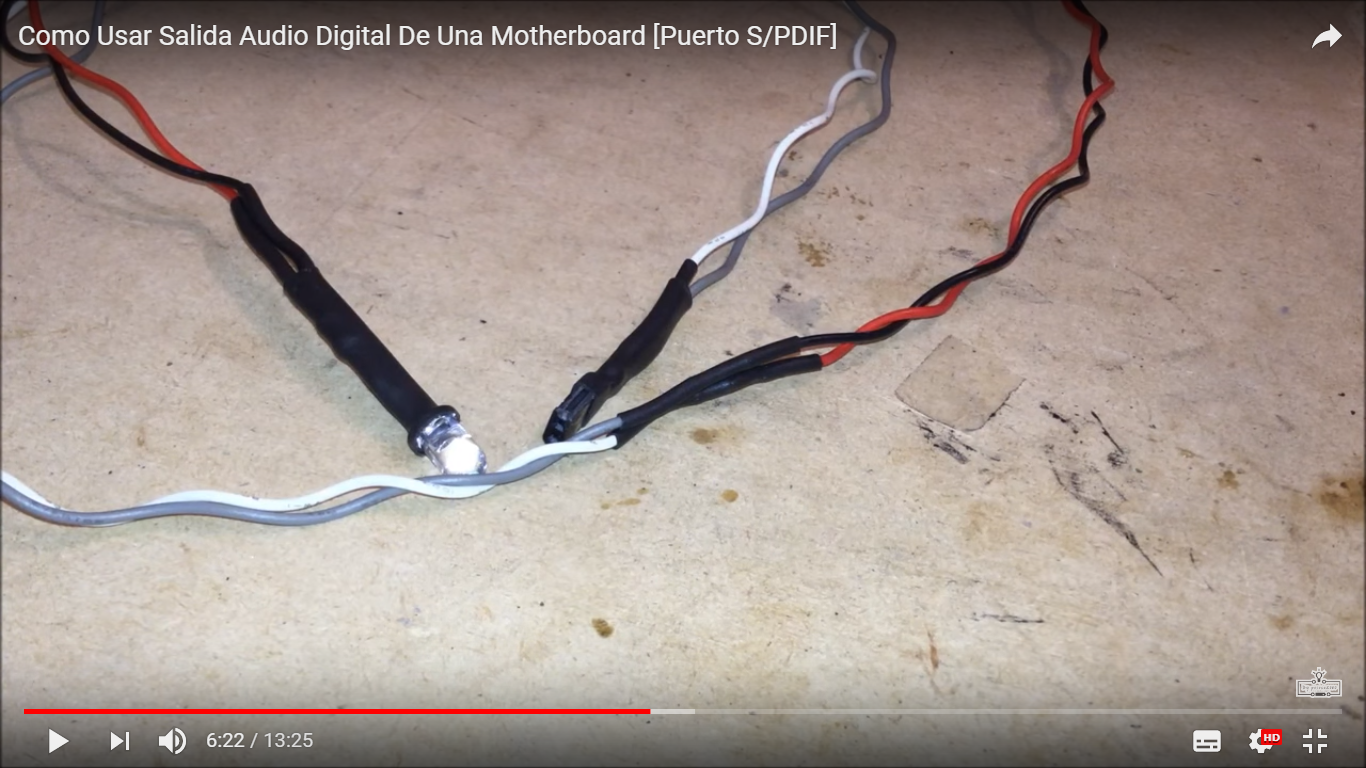

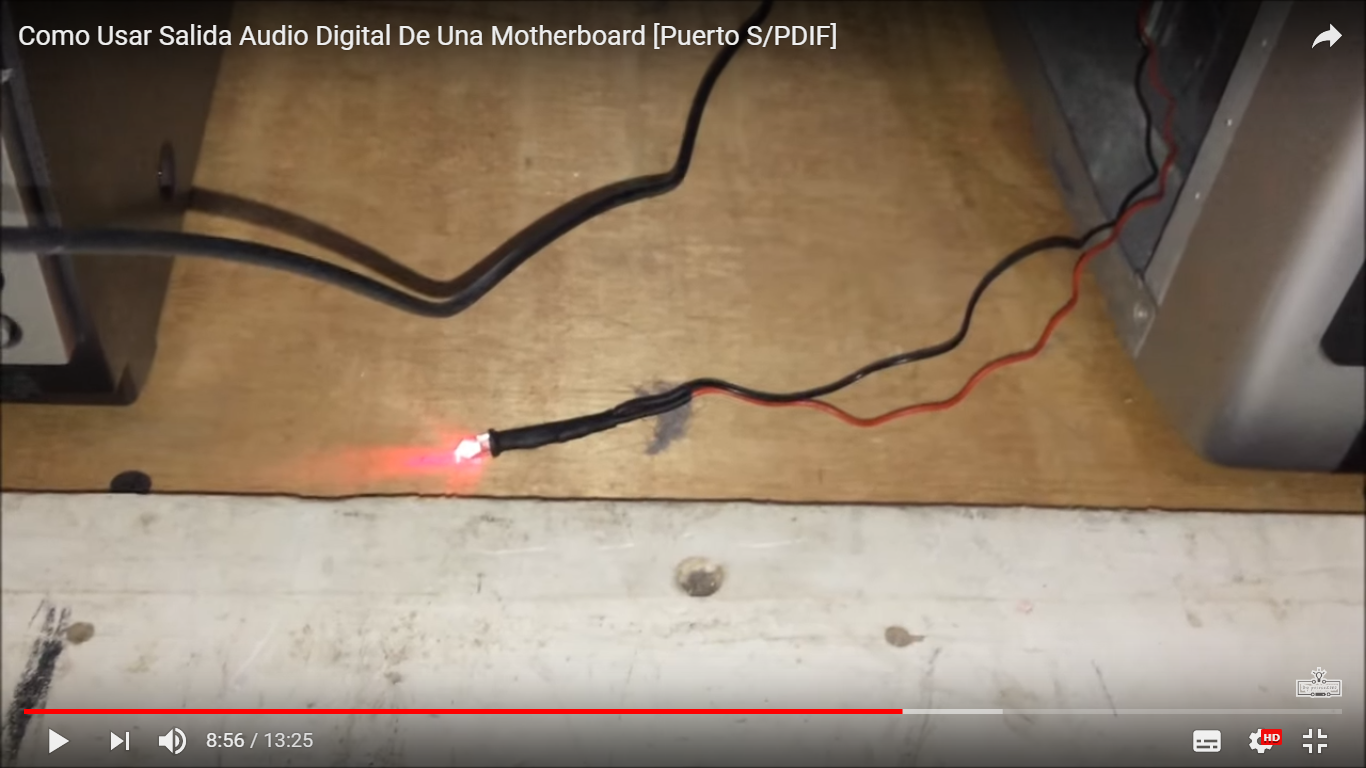

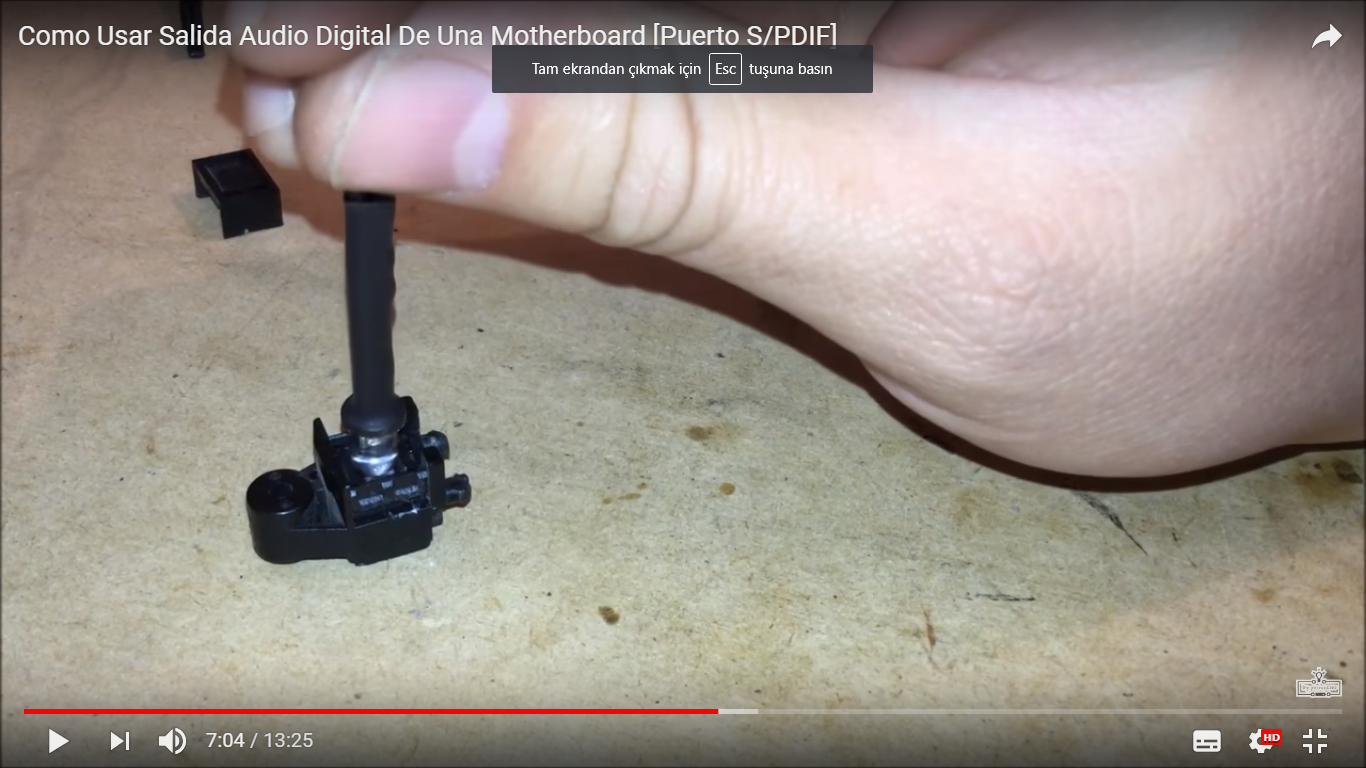

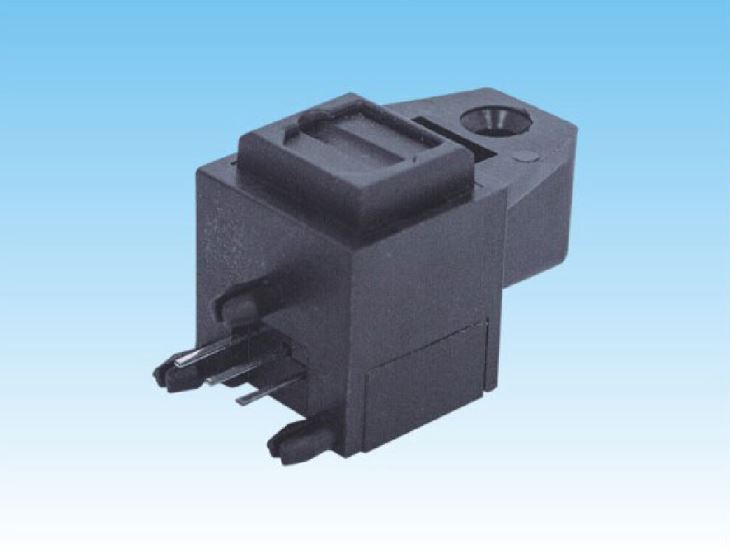

forumun bu bölümünde şunu algıladım. lafın tamamı deliye anlatılır durumu var :) sıkıntı bende detaylı bilmiyorum bu konuları şu videoyu izledim burada bu 3 bacaklılar için ifade şu 1.5v 1.8v 5v olabiliyorlar buda sıkıntı oluşturuyor o yüzden ben kendim led takıyorum diyor bana da mantıklı geldi bide 3 bacağı çıkarayım derken bacaklar dibe yakın kırıldı kullanmayı düşünmüyorum led kısmını sadece kasasını kullanacağım. videoda adam 2 girişle ses alıyor https://www.youtube.com/watch?v=cUa4b1uv2cY edit: ben 3 bacaklı olarak bunu algıladım sen bunumu kastettin? < Resime gitmek için tıklayın > yoksa anakart üstündeki 3 tel mi |
< Bu mesaj bu kişi tarafından değiştirildi seyfi_19 -- 26 Mart 2018; 12:24:40 >
Bu mesajda bahsedilenler: @ipli jeton
|
teşekkür ederim kardeşim. fazla anlamıyorum bu işlerden anlaşılıyordur zaten. birkaç defa lehim yapmışlığım var. led üzerinde 2 bacak var dediğim gibi biri spdif out diğeri gnd ye denk gelecek şekilde takacağım. < Resime gitmek için tıklayın > 5v olayı biraz karıştırıyor işi ama videodaki adamın spdif kısmı 2 bacaklı bende 3 bacaklı o biraz kafa karıştırıcı adam videoda yapmış bakalım bizde olacak mı acaba onun spdif out bacağı hem veri hem enerjimi veriyor. evet dişi jumperlar mevcut ben fotoğraftaki üç bacaklı optik soketi kullanmayı düşünmüyorum direk led takmayı düşünüyorum |
< Bu mesaj bu kişi tarafından değiştirildi seyfi_19 -- 26 Mart 2018; 13:26:36 >
Bu mesaja 1 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @ipli jeton
|
Olayın daha iyi anlaşılması için şema atıyorum. İnput yazan pin anakartın SPDIF out pinine bağlanacak. VCC +5V pinine bağlanacak. GND de GND pinine bağlanacak. İki bacağın arasına da 100 nf kondansatör* bağlanacak. Anakarttaki SPDIF çıkışı 3 bacaklı toslink soketi için tasarlanmıştır. Siz led bağlamaya çalışarak bir nevi işi kendi kendinize zorlaştırıyorsunuz. Anakarta bağlantı için dişi jumper kablo kullanın, anakart pinlerine lehim yapmayın. *Üzerinde 104 yazan mercimek gibi bir şey artısı eksisi yoktur istenen yönde takılabilir, kolay temin edilir, her cihazda vardır neredeyse. < Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi ipli jeton -- 26 Mart 2018; 13:08:02 >
< Bu ileti tablet sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @seyfi_19
|
tamam kardeşim bunada bir bakayım teşekkürler fotoğraflardaki daha kolay gibi geldi bana. bir sakıncası varsa buna hiç bulaşmayayım |
< Bu mesaj bu kişi tarafından değiştirildi seyfi_19 -- 26 Mart 2018; 13:8:5 >
Bu mesaja 1 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @ipli jeton
| Adamlar TTL seviyesindeki SPDIF çıkışına dirençle direkt led bağlamışlar. Sonra da o ledi toslink'in gövdesi içerisine yerleştirmişler. Kullandıkları anakartın spdif çıkışı 2 pin, yani +5V yok. Biraz mecburiyetten bu yola girmişler gibi.. 3 bacaklı toslink ile daha derli toplu düzgün bir şey yapılabilir. |
< Bu mesaj bu kişi tarafından değiştirildi ipli jeton -- 26 Mart 2018; 13:29:32 >
< Bu ileti tablet sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @seyfi_19
| allah razı olsun kardeşim ilgilendin dediğini yapacağım diğerinide deneyebilirim |
Bu mesajda bahsedilenler: @ipli jeton
|
Şeffaf 5mm kırmızı ışık veren LED 100r (100ohm) 1/4 direnç bu iki parcayla beraber Kablo ve soket kullanarak bağlantıyı yaptım optik kablo bağlayarak ses sisteminden 5.1 ses alabildim. anlatımı yukarda mevcuttur |
< Bu ileti mobil sürüm kullanılarak atıldı >
1. sayfa
DH Mobil uygulaması ile devam edin.
Mobil tarayıcınız ile mümkün olanların yanı sıra, birçok yeni ve faydalı özelliğe erişin.
Gizle ve güncelleme çıkana kadar tekrar gösterme.
DonanımHaber Forum - Mini Sürüm
Hakkımızda | Yukarı
Tam sürüm için tıklayınız
Version: 1.2.871
Donanım Sponsoru: incehesap.com
Hakkımızda | Yukarı
Tam sürüm için tıklayınız
Version: 1.2.871
Donanım Sponsoru: incehesap.com
bir tane video var orada kırmızı led, 100 ohm ile iki kablo ile optik ses alıyor 5v takmadan anlamadım kafam karıştı.
şimdi ben nasıl ses alabilirim bu çıkıştan
kırmızı led, 100lük ohm ve 5v bağlantı ile bu sesi alabilir miyim?
anakartımda gnd, 5v ve spdif out pini mevcut.
< Resime gitmek için tıklayın >
bilen arkadaş muhakkak vardır hiç bilmeyene anlatır gibi anlatıp yardımcı olursanız çok sevinirim.
elimde eski uydudan söktüğüm bu parça var
< Resime gitmek için tıklayın >
