ACİL! Dip Switch Kullanımı
| direnci ne için kullanacaksınız, daha detaylı bilgi verirseniz arkadaşlar yardımcı olacaktır. |
< Bu ileti mini sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
Sarı çizmeli Mehmet Ağa ... böyle yardım mı istenir  |
|
1k direnç kullanın , çünkü logiaritmik potanstan gelen indüktif dalgalar switcih çalışma frekansına etki ediyor. Bu da doğal olarak step up devresinin çıkış katında ters gerilim oluşturuyor. Başıma çok geldi o yüzden yazıyorum. Ayrıca direncin dışını izolasyon köpüğü ile kaplayın çünkü dirençler çalışırken yaklaşık 1500 derecelere çıkabiliyor. Kimse evinde yangın çıksın istemez herhalde. Kalın sağlıcakla |
< Bu ileti mini sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
 |
< Bu mesaj bu kişi tarafından değiştirildi rafet32 -- 7 Haziran 2020; 22:49:32 >
|
Ciddiye aldım okuyorum ben de |
| Dip switch'in devresinde gnd'ye bağlanmadan önce direnç kullanılır aynı push buton gibi bu direncin değeri kaç olmalı internette buldum ama hep farklı dirençler kullanılıyor |
Bu mesajda bahsedilenler: @uykusuzkoala
|
Pull-up veya pull-down dirençleri 100ohm--100K arasında bir değerde kullanabilirsiniz. Değer seçimlerinde tasarıma özgü çeşitli kısıtlamalar olabilir. Kullanılan pinin iç direnci, batarya tüketimine etkisi... vb. Bu sizin devrenizin/tasarımınınız detaylarına bağlı. Siz detay vermediğiniz için net cevaplar almanız olası değil. Yukarıdaki mesajlarda bu noktaya dikkatinizi çekmek içindi. Aşağıdaki cümleler yukarıdaki nedenden dolayı tahmine dayalı ve genel tavsiyeler içermektedir: Sizin amatör olarak bu işle uğraştığınızı ve hazır yapılmış uygulamaları kendinize uyarlayacağınızı düşünerek, devrenizin çokda kritik bir nokta barındırmadığını tahmin ediyorum. Bu şartlarda 1K...10K arası bir direnç kullanmanız (4,7K yaygın olarak tercih edilir). Özel bir nedenizin yoksa 220ohm gibi düşük değerli dirençleri bu amaç için kullanmayınız. |
< Bu mesaj bu kişi tarafından değiştirildi rafet32 -- 8 Haziran 2020; 12:31:15 >
Bu mesaja 1 cevap geldi.
1-Bu dip swiç maksimum ne kadar güce dayanıyor? Benim hedef değerlerim 12V/500-800mA civarı max. 2-Dip swiçlere internetten baktım ama net yanıt bulamadım(ya da yeterli araştırmadım) eski vantilatörlerin rotary düğmeleri gibi birine basınca diğeri atıyor mu bunun? öyleyse çok işe yarayabilir yani? Ama mekanizma nereye sığacak  o da var. Atmıyodur... |
Bu mesaja 2 cevap geldi.
Ben genelde buralardayım  500mA, 800mA de sorun çıkartmaz diye tahmin ediyorum. Net bir katalog bilgisine sahip değilim. Aklındaki ürünün linki veya resmi varsa onun üzerinden fikir yürütmeye çalışalım. Hatta yapmak istediğin sürgülü switch ile lm317 de ayarlanan gerilimlerde çıkış almak ise, bu switchi lm317 nin ADJ bacağındaki potun yerine bağlaman gerekiyor. O kadar bir akım geçmeyecek. |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @90numaraşanzumanyağı
|

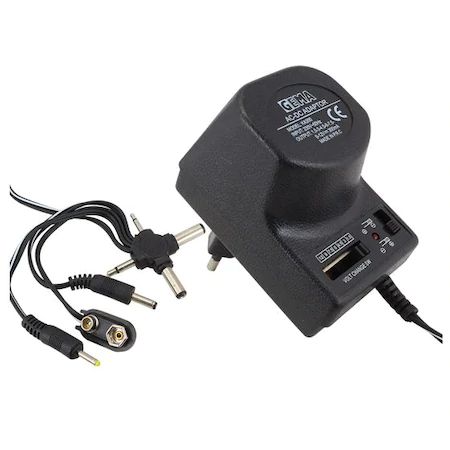

Onu hiç düşünmemiştim doğru. ADJ bacağı referasn için. Bahsettiğim adaptör: < Resime gitmek için tıklayın > Bunu yapmak istememin iki nedeni var: Birincisi nostaljik olsun diye, İkincisi çıkışta panelmetre kullanmak zorunda olunmayacak. Çünkü fixlenmiş v değerlerini kendin seçebileceksin. Potanslı olsa işaretlemek zorlaşır. Resimdeki adaptörde trafo direkt çıkışa verilir sürgülü swiç anahtar ile. Çıt çıt diye kaydırırsın. İstediğin V değerine alırsın. Boştayken asla doğru değeri vermez  Ama yüke binince normalleşir.LM317T kullanırsam daha stabil ve akım sınırlamalı bile yapabilirim. Dip swiç çok güzel bir çözüm. |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @rafet32
|
Aşağıdaki resimdeki gibi bir kullanım ile istediğini kolayca yapabilirsin. Transistörleri kaldır yerine bu sürgülü anahtarı ekle işlem tamamdır. Diğer detaylara bakmak istersen resmi aldığım datasheet linki: https://www.st.com/resource/en/datasheet/lm217.pdf < Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi rafet32 -- 9 Haziran 2020; 8:26:26 >
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @90numaraşanzumanyağı
|
Bu mesaja 1 cevap geldi.
|
90No, switch şart değil yine de sen bilin; https://www.youtube.com/results?search_query=lm317+voltage+regulator |
< Bu mesaj bu kişi tarafından değiştirildi mavi-kaplan -- 9 Haziran 2020; 18:58:24 >
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @90numaraşanzumanyağı
|
Lm317 kullanma. Hem akımı düşük olur hem verimsiz olur. Hazir satılan lm2596 devreleri var. Onlardan bi tane al. Mavi potansı sök. İstediğin voltaja göre kademeli swic devresi ekle. Devre oldukca basittir, multimetre ile birkaç dakikada çözersiniz. İsterseniz entegreyi ayrı alıp sıfırdan devre de kurabilirsiniz. < Resime gitmek için tıklayın > |
< Bu ileti mini sürüm kullanılarak atıldı >
Bu mesajda bahsedilenler: @90numaraşanzumanyağı
Amaç burda güç kaynağı yapmak değil. Swiçli seçmemin iki nedeni var: potanslıda V metre gerekir. Mesela elinde bir cihaz var, 6V lazım oldu. Dağ başındasın (şu an benim durumum ) Bu potanslı adaptörü cihaza nasıl vericez? Ama fixlenmiş voltaj anahtarları olursa istediğin hazır... Ne istiyorsan ona basıcaksın bu kadar bitti.ikinci sebep nostaljik birşeyler yapmak. Amaç yüksek akım eldesi falan da değil, şöyle anlatayım 500mA çıkışa sahip bir adaptör çizip arşive koyacağım gerekirse paylaşırım da... Yani amaç eski nostaljik adaptörlerin biraz daha modernini yapmak. Çok uçlu trafo eski adaptörlerinki gibi yok... Ne bileyim o sürgülü anahtardan yok... Durum böyle olunca tek çıkış trafo ve dipswiç ile meseleyi çözdüm ben de. Aşırı ısınmaması için yeter ki LM317 T serisi olsun. yanında T yazmayan alt seriler fazla akım desteklemediği için yanacaktır. O hazır PWM modülüne gelince. Yok abi sağol kalsın Kendi devremi kendim yapmayı çok seviyorum.Teşekkürler. |
Bu mesajda bahsedilenler: @ipli jeton
< Bu mesaj bu kişi tarafından değiştirildi mavi-kaplan -- 10 Haziran 2020; 17:44:4 >
Bu mesaja 1 cevap geldi.
|
https://www.direnc.net/8-pin-dip-switch Ucuz? Neyse devreyi yaptım bitirdim zaten. Şu an netim kopup duruyor uygun zaman başlık açıp yükleyeceğim bildirim atarım. Önderdiğin şekilde sürgülü anahtarlısını da yaparım yalnız sürgülü anahtarı yurtiçinde bulmak biraz zor. |
< Bu mesaj bu kişi tarafından değiştirildi KendiİsteğiyleAyrıldı -- 13 Haziran 2020; 16:57:29 >
Bu mesajda bahsedilenler: @mavi-kaplan
