Cevap: 7970-280x Bakır Arka Soğutucu

11 yıl

Yüzbaşı

Konu Sahibi

hatırlıyan çıkıcağını sanmıyorum ama 2006-2007 yıllarında Xbox 360 ların o beyaz yan kapaklarını CNC ile kesip pilexiden hava alması için ızgara yaptığım günler geldi aklıma... bu akşam stock bi şekilde futuremark ile zorlıcam değerleri kaydederim yarında inşallah bakır pilakalı halini öğrenicez...

O

omfarcan

11 yıl

Yüzbaşı

Insallah planladiginiz gibi olur.

< Bu ileti mobil sürüm kullanılarak atıldı >

C

Concerve

11 yıl

Binbaşı

quote:

Orijinalden alıntı: bocekgrafik

Bu plaka tek başına kartı soğutmaya değil, ancak ısısını artırmaya yarar. Zaten referans model olan kartın arka yüzü de kapatıldığında, orada biriken sıcak havanın dağılması daha da zorlaşacak böylece.

yo buna katılmıyorum , özellikle çok ısınan vrm ler var o kartta ve yeni nesil çoğu kartta ve bu vrm ler kartın komple pcb sini çok ısıtıyor bence , o karttaki blower tipi soğutucu vrm lere temas ediyor mu bilmem ama etse kendi ısınacak etmese pcb ısınacak ikiside kötü , back platenin asıl işi bence vrm lerin soğutma yükünü hafifletmek daha sonrada o tarafda varsa ram soğutma ve pcb ısısını vs düşürmek , kartın zamanla yamulmasını önlemek vs

söylediğime küçük bir örnek MSI GTX 970 vrm lerinin karta olan etkisi 95c kadar olan bir pcb , ve bizde Gigabyte GTX 970 lere EK marka backplate taktık furmark açtık bir 5 dakika elimi backplateye sürdüm biraz ısınmış olduğunu gördüm etkisi oluyor kısaca
https://www.youtube.com/watch?v=_E3Mc0oDvFQ

< Bu mesaj bu kişi tarafından değiştirildi Concerve -- 10 Şubat 2015; 23:55:30 >
Bu mesaja 1 cevap geldi.

P

ParsOne

11 yıl

Yüzbaşı

Konu Sahibi

Kasamdaki havalandirma gayet yeterli sanirim imzaada yazan 7 adet fan var zeminde duran 140mm lik fani bi sekilde dvd romun altina kasanin on yuzune yerlestirdim alt taraf bosa cikti tekrar bi 140mm lik fan alabilirim

Bu mesaja 1 cevap geldi.

P

ParsOne

11 yıl

Yüzbaşı

Konu Sahibi

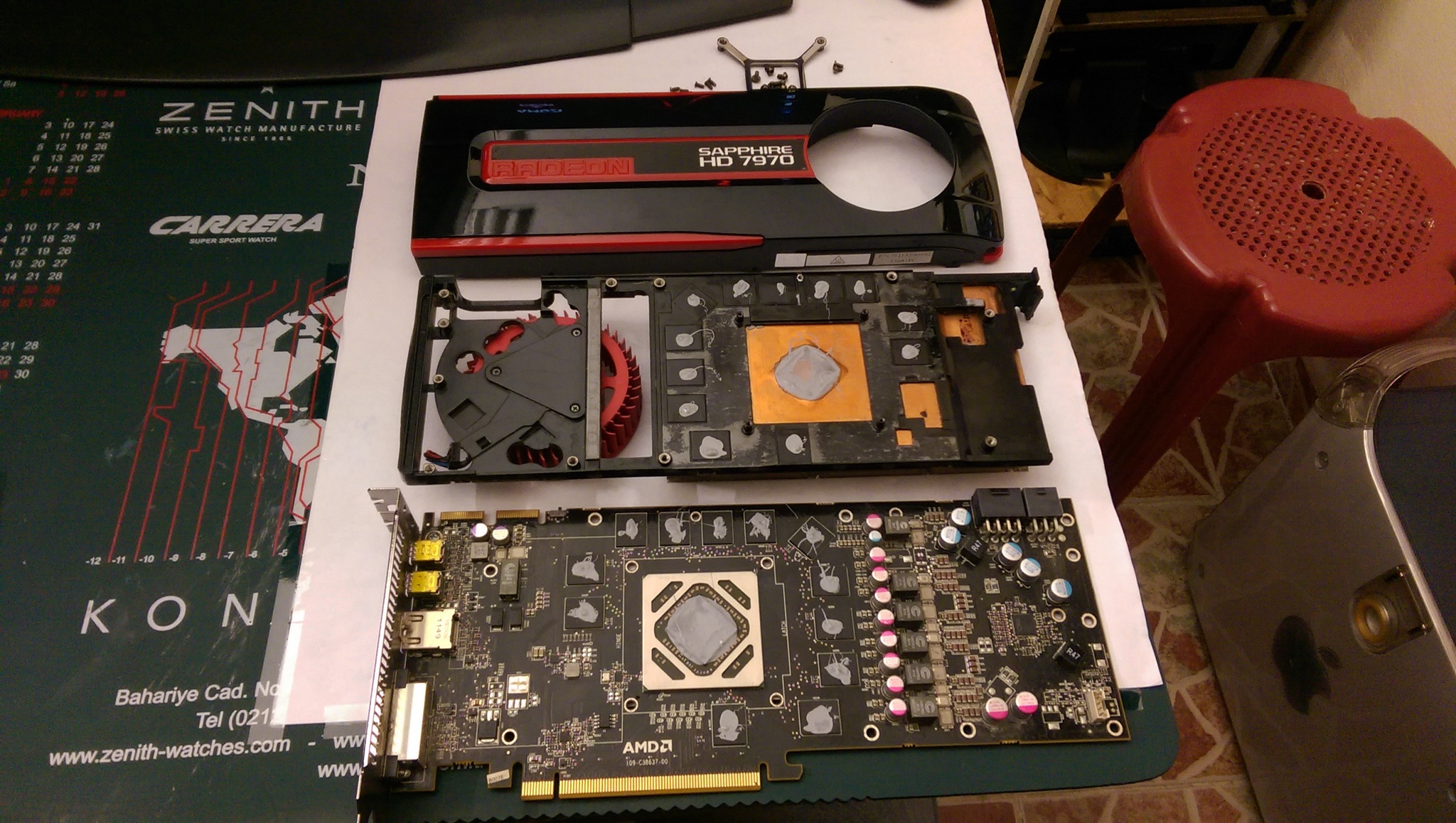

iş tahminimden çok daha zor çıktı hem de beklediğimden çok daha ağır oldu :) herşey hazır sadece uzun vida bulamıyorum öğlen bauhaus'a gidicem ordada bulamazsam yapacak bişey yok.....

< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >

Bu mesaja 2 cevap geldi.

M

mertov

11 yıl

Yüzbaşı

quote:

Orijinalden alıntı: weysex

iş tahminimden çok daha zor çıktı hem de beklediğimden çok daha ağır oldu :) herşey hazır sadece uzun vida bulamıyorum öğlen bauhaus'a gidicem ordada bulamazsam yapacak bişey yok.....

< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >

Hocam bu yaptığınızın yarardan çok zararı olur. Contact resistance diye bir olay var temas eden hemen her yüzeyde gerçekleşir ve ısı transferini engeller. Aşağıdaki resimdeki gibi

< Resime gitmek için tıklayın >

Sizin yaptığınız ısı cam olarak da bilinen sistem gibi çalışacak (Hepsinde aynı değildir ama ucuza kaçmak isteyenler camları direk üst üste koyarlar bu da toplam kalınlıktaki tek parça cama göre ısı alışverişini çok ciddi bir şekilde engeller )

Kart bir süre çalıştıktan sonra belli bölgeler ısınacak, belli bölgeler soğuk kalacak ve siz bunu gözlemleyemiceksiniz.

< Resime gitmek için tıklayın >

Termal macuna herkes aşinadır termal macunun asıl işlevi contact resistance'ı azaltmaktır aslında. Tavsiyem ya tek katlı yapın çok yapmak istiyorsanız ya da vazgeçin karta zarar verebilirsiniz.

Not: makine mühendisiyim

< Bu mesaj bu kişi tarafından değiştirildi mertov -- 14 Şubat 2015; 12:50:52 >
Bu mesaja 1 cevap geldi.

C

Concerve

11 yıl

Binbaşı

mertov doğru söylemiş o şekilde üst üste kullanmak düzgün performans vermez , ağırlığı takması vs eziyetine değmez ha tek parça olsaydı olur takın kullanın ama o plakaların arasına ne kadar termal macunda vs sürseniz tek plakanın performansını asla vermeyecektir yani boşa ağırlık külfet

B

bocekgrafik

11 yıl

Yarbay

Son durum ne?

Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @weysex

H

HeroTürk

11 yıl

Yarbay

Düşünce güzel, çok fazla emek harcanmış. Umarım güzel bir sonuç elde edersiniz.

Bende takipteyim.

S

Scutigeromorpha

11 yıl

Binbaşı

Takip

< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.

P

ParsOne

11 yıl

Yüzbaşı

Konu Sahibi

Walla uzun ve uygun vida arıyorum hala bulamadım...

Bu mesaja 1 cevap geldi.

P

ParsOne

11 yıl

Yüzbaşı

Konu Sahibi

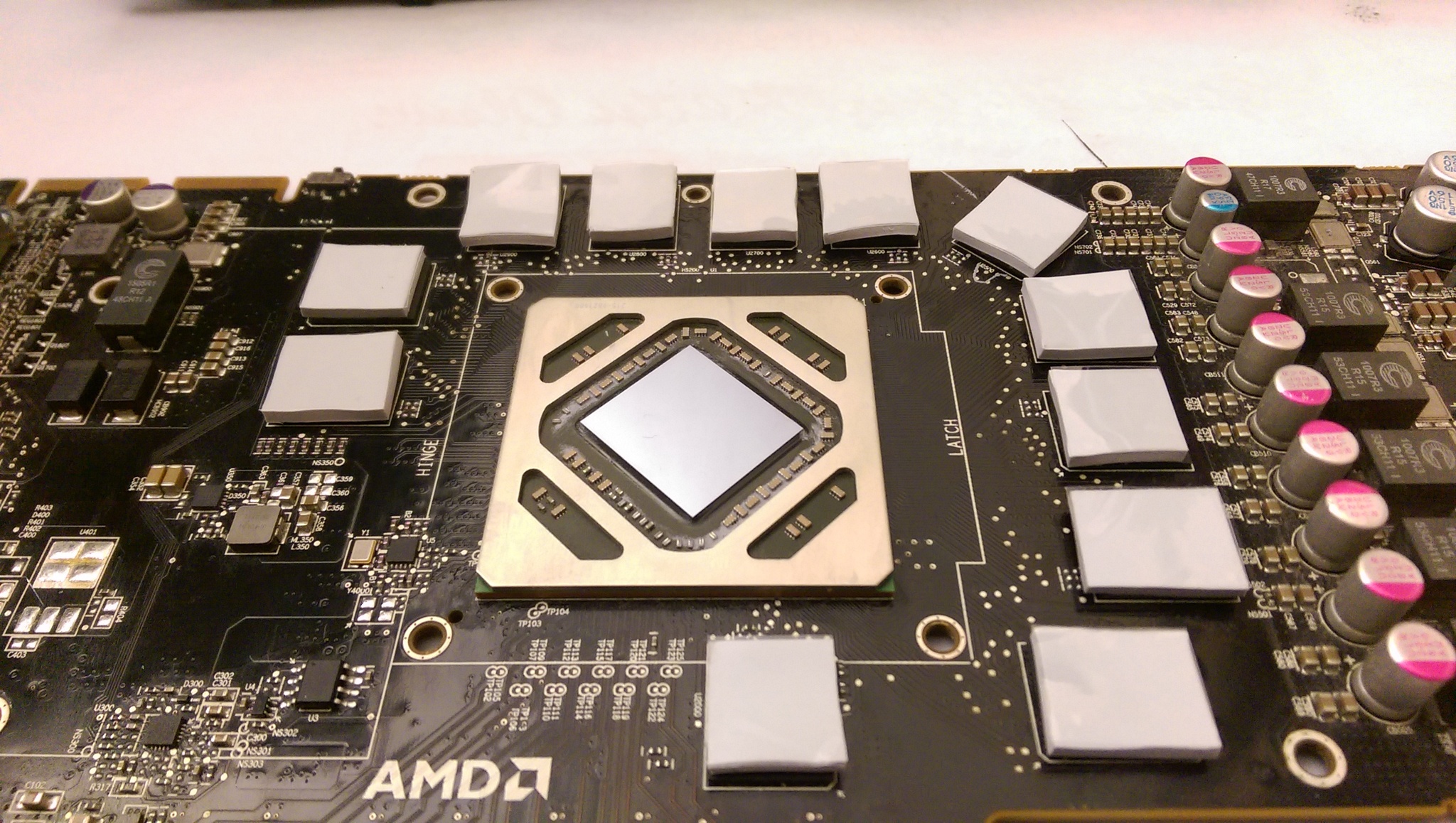

En sonunda yaptım karta göre vida bulamadım bende 0,3 lük klavuz alıp vida yerlerini kendim açtım ve oldu sadece ön yüzdeki vremlere koydugum termal pedler 2mm çok şişkinlik yaptı normalde 0,5mm olması lazım sonra tekrar söküp onları çıkartım macun sürdüm şuan sıkıntı yok Crysis 3 oynarken 1050mhz 1,175v - 1500mhz 1,6v ile 85 civarları iken şuan 1100mhz 1,225v - 1500mhz 1,625v ile 75c civarları... kartın ağırlığı iki katını geçti sanırım :)

< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >

Bu mesaja 1 cevap geldi.

B

bocekgrafik

11 yıl

Yarbay

Plaka kalınlığını daha az olacak şekilde de denedin mi?
Buna bir de Arctic Cooling soğutucu taksan var ya. Dehşet olur işte o zaman.

Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @weysex

P

ParsOne

11 yıl

Yüzbaşı

Konu Sahibi

Aslında bakır pilakaya fan takılabilir... elimde 4 tam bi yarım pilaka kaldı aslında ama zaman yok...

Bu mesaja 1 cevap geldi.

H

hozes

11 yıl

Yarbay

bu kartın sesine nasıl bir care bulacaz hocam...fan 40tan sonra sesleniyor baya...

Bu mesaja 1 cevap geldi.

P

ParsOne

11 yıl

Yüzbaşı

Konu Sahibi

ben fan ayarını 85c geldiğinde tavan yaptırıyorum %75i geçiyo hızı allahtan çocuk var diye kulaklıkla oynuyorum ona rağmen bildiğin büyükşehir çalışıyo sanki... anlatamam yaşamanız lazım.... :) bazen gece eşim yanıma gelip bunun sesine uyandım dediği bile oldu...

Bu mesaja 1 cevap geldi.

B

bocekgrafik

11 yıl

Yarbay

Yukarıdaki soruma cevap alamadım.
Kartın macununu yeniledin mi peki? Macunu yenileyince ısı bir miktar düşer; beraberinde fan sesi de tabi.

Bu plâkaya ettiğin masraf ve emeğe karşılık, yukarıda yazdığım soğutucuyu almış olsan, fan sesi kalmazdı hiç. Şu linkteki soğutucu.

Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @weysex

P

ParsOne

11 yıl

Yüzbaşı

Konu Sahibi

tüm macunlar yenilendi tabikide zaten kartı ilk aldığımdada 1 ay önce falan söküp temizleyip macunlamıştım...
linkdeki soğutucu güzel fakat satan yer yok zaten beninki can sıkıntısından kaynaklandı ikinci 7970i alıp CF yaparım ikisinede takarım hevesiydi... ama şuan R9 295x2 fiyatları 650$ civarlarında aklımdan hiç çıkmıyor...

Bu mesaja 1 cevap geldi.

G

GamTeli

11 yıl

Yüzbaşı

Merhabalar hocam.

Çalışmanız çok hoşuma gitti ve uğraşınız yaratıcı fikrinizi güzel bir şekilde okudum. (hatta fikirler edindim

)

Ne yazıkki milletimiz ancak boş yorumlar! ve her konuya para yönünden baktığı için sizin bu uğraş ve fikrinize yorumlar gelmesi normaldir..

Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @weysex

S

Sanat Günesi

11 yıl

Yarbay

http://forum.donanimhaber.com/m_89982573/f_//tm.htm#89982573
bende hibrit mod yapmıştım ve sistemi tam yükte test ettiğimde aldığım değerler konuda mevcut

ama benim gpu'nun çipi yarım milim aşağıda kalıyordu ince eğe ile günlerce eğeledim. bakır tozlar karta yapışmasın diye çok çabaladım 1 haftamı aldı. orjinal alimünyum plakayıda eğe ve ince el testeresi ile pompayı tam sığdırabilmek adına el ile işledim. vidalama olayında ise şanslıydım çünkü eski ses sistemimdeki uzun vidalar hayal ettiğimden daha çok işime yaramıştı. tamamen el işçiliği yani

kartı 2. elden 2 yıldan fazla oldu 700 liraya almıştım taktığım hazır sıvı soğutma kitide 270 lira falandı galiba. 55 derecenin üstünü hiç görremedim 1200-1600 oc ile. aslında en mantıklısı 2 elden alıp bu tür kartları hibrit soğutma yapmak. tabi biraz emek ve tecrübe lazım.

Bu mesaja 1 cevap geldi.
