5 Volt (Arduino) için mosfet tavsiyesi lazım
| Soru ağır geldi sanırım cevap yok :) |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
|
Hem 5V hemde 0-1-2-3-4-5,,,5-4-3-2-1-0 şeklinde yükselme ve düşme yapacağından dolayı mosfetler uygun değildir.Çünkü; Kural;mosfetler gerilim,,,transistörler akım kayıplıdırlar.Bundanda önemlisi mosfetler genel olarak 3,85-4V gibi devreye girerler.Gate ucuna 3V verseniz de iletime geçmezler.Bunun yanında voltaj kademeli değil de anahtarlama şeklinde 0-5-0-5V şeklinde aç-kapa düşünülseydi,daha verimli olurdu,hemde sizin arduino'nun bozulma ihtimali kalmazdı.tabi bunda da TR. olmalı. Açıkçası, evet siz kuralları zorlayan bir teknik yapmaya çalışıyorsunuz,daima kayıp söz konusu olacaktır. Olsun kayıplar önemli değil diyecekseniz bir yolu var; 2SD1277 yada 2SC3785 gibi base akımı minumumlu bir TR'yi arduino ile,,bu transistörlerle de daha güçlü bir darlington sürerseniz,,0-1-2-3-4,3,,,,4,3-3,2,1,0 gibi voltajlarda değişim yaptrırsınız.Bunda dahi çok kayıp söz konusu olacak çünkü büyük TR. girişi 12V akü,,yani giriş 12V olduğu için en az kayıp 7-7,5V.Amperi 5A farz edersek 5V tepe değerinde kayıp en az 35-40watt.  |
Bu mesaja 1 cevap geldi.
|

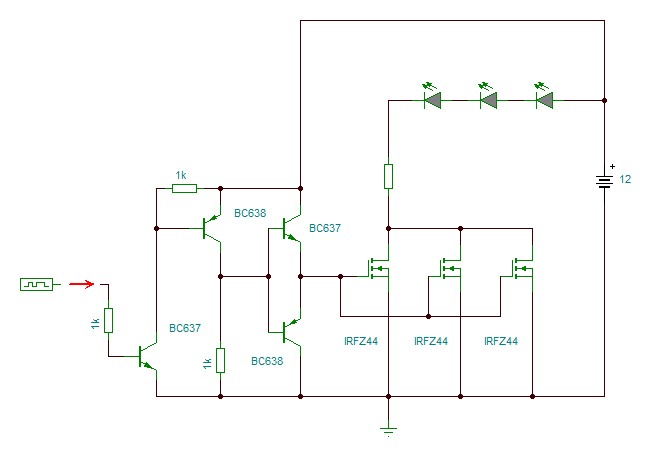

bu şekilde bağlıyacaksınız. mosfet anahtarlaması 0-12 volt ile yapılıyor. giriş logic level dır. 12 volt anahtarlama kısmını bu şekilde halledebilirsin.tam bilgi vermediğiniz için led ve led direnci hesaplarını siz ayarlayın. < Resime gitmek için tıklayın > |
|
@malisert32 ve @nowanda Değerli bilgiler için teşekkür ederim üstadlarım.. Bir video ekledim şans eseri böyle birşey buldum vaktiniz varsa lütfen bir göz atın aslında yapmak istediğim şey tam da video daki gibi Videoyu izlemek için tıklayınız |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @nowanda , @malisert32
| mosfeti direk logic olarak sürüyor videoda. mümkündür. n kanal mosfeti 5V iletime geçirebilirsiniz. fakat güç fazlaysa ve anahtarlama frekansı yüksekse ,sürücü devresi kullanmak daha uygundur. |
|
Peki önerebileceğiniz bir MOSFET var mı? Biraz araştırdım güzel bir soğutucu ile 50w kadar yük sağlayabiliyor belki sizin tavsiye edebileceğiniz daha verimli bir MOSFET vardır. Eğer yeterli verimi alamazsam düşük Watt lı led kullanırım yine olmadı en son devre işine girerim Saygılarımla |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 2 cevap geldi.
Bu mesajda bahsedilenler: @nowanda
|
Bende teşekkür ederim. Evet videoyu izleyince yapmak istediğinizi daha net anladım.İlk cevabım,,voltajın lineer regüle şeklinde değişeceği şeklindeydi. Oysa videoda gördüğüm kadarıyla frekans ile ışık kontrolu sağlanmış.Bence de fet driver uygun olur.Tek kanal bir fet driver işinizi görecektir.Ör;TLP250,TC4420,kanal sayısı bir fazla olsun önemli değil derseniz IR2101,IR2110 olabilir. İşin aslı videoda çekilen akım az olduğu için 5V mosfet sürmede no problem.Aynı 5V ile daha yüksek akımlarda mosfetin ısınması kaçınılmaz olur. Ama siz yüksek akımlı olacağından bahsediyorsunuz. Vel hasıl ekleyeceğim 2 resimde on ve off durumları görünen bir devre var.Yüksek akımlarda bu devre garanti çözüm olur.IRF3710 gücü yetersiz kalırsa daha güçlü mosfetler kullanılabilir.Ör;STP140NF75,,,IRF1404,,IRF1405 gibi. < Resime gitmek için tıklayın >< Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi malisert32 -- 23 Mart 2015; 23:57:24 >
| Değerli üstadım göndermiş olduğunuz devre üzerinde çalışma yapıcam çok sağolun. Bu devre için problem olur mu bilmiyorum fakat araç çalıştığında gerilim 3-5 volt arası yükseliyor, 12v akım sabitleyici bir transistör kullanmaya gerek var mı sizce ? |
Bu mesaja 2 cevap geldi.
Bu mesajda bahsedilenler: @malisert32
| @nowanda Üstadım verdiğiniz link'teki ürünün özelliklerinden birinde Power Dissipation Pd:150W yazıyor bu 150 watt yükü destekleyebileceği anlamına mı geliyor ? |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @nowanda
Sizde sağolun.Araç çalıştığında genelde voltaj 14-14,1V max. olur.Bu devrede 14V problem değildir.Çünkü mosfet gate gerilimi max.20V'dur.Yinede en garanti olan bir ad. 7812 regülatörü kullanmaktır. |
| Üstadım vaktiniz, sabrınız ve ilginiz için çok teşekkür ederim. |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @malisert32
bu değer, mosfeti çok iyi soğuttuğunuzda geçerlidir. yani mosfetin dış kılıfını her durumda 25"C oda sıcaklığında tutabilsen bile, içeride oluşan ısı , 150W yük altında, termal direnç sebebiyle merkezi bozulma sıcaklığına ulaştırıyor. dış kılıfı yeterli soğutmazsan, bozulma sıcaklığına daha düşük güç harcasan bile ulaşabilirsin. Yani her durumda 150W değil, koşullu bir özellik. hayatın her noktasında olduğu gibi, ne kadar ekmek ok kadar köfte. |
|

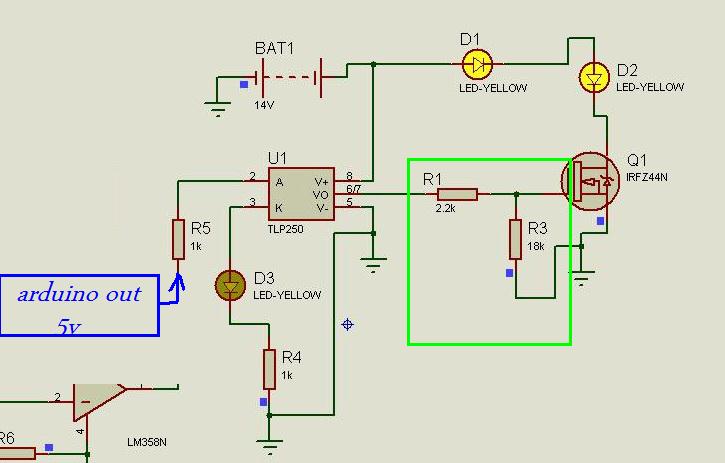

Hocam şu TLP250 entegresine ait devreyi de paylaşmakta fayda görüyorum.Hem bu resim ile bir üstteki hafif bir hatalı bilgimi düzeltmek istedim. 7812 kullanılabilir demiştim ama maalesef araç çalışmadığında akü voltajı 12,5-12,8V'lara düşer.İşte bu voltajlarda 7812 voltajı da düşerek yetersiz voltaj sağlayabilir.7812 kullanmadan direk akü voltajı ile kullanım için yeşil kare içine aldığım direnç değerlerini uygulamanızı tavsiye ederim.Evet gerek IR2101 gerekse TLP250 devresinde aynı direnç değerleri. Hem extra 7812 masrafına da gerek yok.Başka amacımda IR2101 yada TLP250 entegrelerinin hangisi daha kolay bulursanız yapabilmeniz için diyerek de anlaşılabilir. Faydalı olabildiysem ne mutlu bana.Kolay gelsin. < Resime gitmek için tıklayın > |
Bu mesaja 1 cevap geldi.
malisert hocam sana bişer soracağım, neden mosfet driver kullanılır acaba , faydası nedir? kullanmak ile kullanmamak arasındaki fark nedir? tşk. |
Bu mesaja 2 cevap geldi.
Merhaba nowanda hocam,sizinde bildiğiniz gibi; mosfet driver kullanmanın en büyük amacı sürülecek mosfetleri hem yüksek verimli(yada kayıpsız diyelim) sürmek hemde o mosfetlerin gelişi güzel sürüm ve gate voltajlarında bozulmasını önlemek için.  Evet gülüyorum çünkü bir yorumuma katılmayıp bu soruyu sorduğunuzu anlıyorum. |
Bu mesaja 1 cevap geldi.
|
@nowanda Peki hocam aynı mosfetten bir adet yerine 10 adet paralel kullanıp sıcaklıkları dağıtma imkanı yok mu? @malisert32 Hocam gönderdiğiniz devre'de anlamadığım birkaç birşey var resim de belirttim açıklarsanız çok memnun olurum < Resime gitmek için tıklayın > ¨Bat1 olarak belirttiğiniz yer ¨Küçük daireler içinde gösterdiğim yerlere Arduino gnd çıkışını mı bağlayacağım ¨D1, D2 ve D3 olarak belirttiğiniz led'ler ne anlama geliyor; Özellikle D3 ve neden D2 değil de D2 ve D3 Saygılar |
Bu mesaja 1 cevap geldi.
doğrudur hocam, driver kullanınımdaki yanlışlığa dikkat çekmek istedim. söyledikleriniz aşağı yukarı doğru şeyler. burada bir sözünüzü açmak isterim: kayıpsız sürmek. mosfete gate uçundan bakarsanız , sadece bir kondansatörden ibarettir. bu kondansatörü doldurursanız , ana kol iletime geçer, boşaltırsanız devreyi keser. oldukça basit. dijital entegrelerin, opampların çıkış akımları zayıftır bilirsiniz, genelde 10mA gibi bir akım sağlayabilirler. şimdi mosfetleri direk bu zayıf çıkışla sürdüğümüzde, bu gate deki konsansatörün dolması uzun sürüyor. kondansator yavaşça dolarken, D-S arası ileteyim mi iletmeyeyim mi şeklinde bir bocalama yaşıyor. bu evrede direnç gibi davranıyor ve I^2*R den dolayı bir ısı oluşuyor. bu kayıptır. anahtarlama kaybı denir. Bu evreyi mümkün olduğunca kısa tutmak bu kaybı azaltacaktır. mosfet driver kullanmanın belki de en önemli sebebi budur. "daha yüksek akımla gate kondansatörünü hızlıca doldurmak". (tabi hızlıca geri boşaltmak) hatta bu mos sürücüler, verebildikleri akımla isimlendirilirler, işte "1A mos driver" gibi. şimdi driver çıkışına bir de direnç bağlanır (gate direnci), neden? kondansatör boş ya ilk anda, kısa devre gibi davranıp ne var ne yok çekmeye çalışır. bunu sınırlamak için. mos driver mesela max 1A verebiliyor, voltajı da 10V diyelim. akımı 1A de sınırlamak için direnç değeri 10 ohm olur (kondansatör 0 volt ilk anda). bu değer gate akımının 1A geçmemesini garanti eder, driver çıkış voltajının çökmemesini sağlar, ve gate ile driver arasında oluşabilecek rf dalgalanmasını sönümler. vs vs yararlı bir dirençtir. genelde 10, 20 ohm değerindedir. ama yani 1k 2k gibi bir gate direnci kullanırsanız, driver kullanmanın bir yararı kalmıyor. 10V , 1K kombinasyonunda , 10mA ile gate i beslersiniz. hiç kullanmayın o zaman direk logic devre beslesin 10mA daha iyi. bunu bir iddialaşma olarak almayın. pek çok insana yardımcı olmaya çalışıyorsun, katkı olarak söylüyorum. |
Bu mesaja 1 cevap geldi.
Merhaba, Sizin sorunuz;Küçük daireler içinde gösterdiğim yerlere Arduino gnd çıkışını mı bağlayacağım,,,cevabım evet aynen doğrudur.Eksiler oratk yani...Haa aslında TLP250 entegresi ile yalıtımlı da yapılabilir.Neyse bu belki kafanızı daha çok karıştırabilir,şimdilik bahsetmeyeyim. Özellikle D3 yani led,bildiğiniz 3,3V tek led, olmalı ki,,,TLP250 giriş katını koruyalım,garantiye alalım. D1 ve D2 onlar ise sizin led grubunun azaltılmışı oluyor.Diyelim ki devrede süreceğiniz 5 metre şerit led var işte bu D1,D2(led grubu) onu ifade ediyor. |
12 volt'luk araba aküsü ile 300 adet civarı led'e arduino ile komut vermem gerekiyor bu komut 0 - 255 brightness yani ledler yavaşça yanıp tekrar yavaşça sönüyor
Elektronik konusunda çok acemiyim o yüzden mosfet tavsiyenize ihtiyacım var
Öğrendiğim kadarı ile N Channel Mosfet'ler bu işi yapabiliyor fakat anlayamadığım nokta şu Gate pin'i 0 - 5v destekli mi olmalı? Çünkü verdiğim komuttan sonra arduino çıkış pinini ölçtüğümde 0 volt'tan 5 volt'a sonra 5 volt'tan tekrar 0 a dönüyor yani ledler yavaşça yanıp sonra aynı şekilde sönüyor
Ayrıca 300 led'i yakabilmek için sanırım güçlü bir mosfet olmalı çünkü kullanacağım ledler 0.5w eğer imkansız gibiyse ledleri değişmek zorunda kalacağım
Saygılarımla
