Cevap: |3D Printer| Hakkında Açık Paylaşım Konusu Güncelleme: 11.06.2021

9 yıl

Binbaşı

Merhaba, dönüş yapamadım kusura bakmayın.
http://neverstopbuilding.com/bed-lighting

Az önce şu sayfadan yararlanarak basitçe bir şeyler yaptım. "no start signal detected - forcing start" Repeiter-Host böyle bir hata verdi o yüzden mecbur bir g-code dosyası oluşturup sd kartta attım. Bu şekilde röle'yi tetiklemeyi başardım.

Yazdığım kod ise şöyle :


M42 P4 S0
G4 P10000
M42 P4 S255
G4 P10000

"G4" kodu ile bekleme yapabiliyorum. "M42 P4" ile de reset butonunun yanında bulunan 'D4' pin'ini kontrol edebiliyorum.

Yalnız benim merak ettiğim elimdeki röle güç kaynağıma yada yazıcıma zarar verir mi ? Elimdeki röle aliexpressten, arduino için aldığım ucuz bir röle. Daha önce pek denemede yapmamıştım açıkçası.

Teşekkürler.

< Bu mesaj bu kişi tarafından değiştirildi kizil_elma -- 3 Mart 2017; 15:59:8 >
Bu mesaja 2 cevap geldi.

Bu mesajda bahsedilenler: @nEO147 , @yucelnet , @yusuforhan

M

mcsultan

9 yıl

Yüzbaşı

quote:

Orijinalden alıntı: kizil_elma

Merhaba, dönüş yapamadım kusura bakmayın.
http://neverstopbuilding.com/bed-lighting

Az önce şu sayfadan yararlanarak basitçe bir şeyler yaptım. "no start signal detected - forcing start" Repeiter-Host böyle bir hata verdi o yüzden mecbur bir g-code dosyası oluşturup sd kartta attım. Bu şekilde röle'yi tetiklemeyi başardım.

Yazdığım kod ise şöyle :
M42 P4 S0
G4 P10000
M42 P4 S255
G4 P10000
"G4" kodu ile bekleme yapabiliyorum. "M42 P4" ile de reset butonunun yanında bulunan 'D4' pin'ini kontrol edebiliyorum.

Yalnız benim merak ettiğim elimdeki röle güç kaynağıma yada yazıcıma zarar verir mi ? Elimdeki röle aliexpressten, arduino için aldığım ucuz bir röle. Daha önce pek denemede yapmamıştım açıkçası.

Teşekkürler.

Kafam şurada karışık. Diyelim ki röleyi kontrol edebiliyorsunuz. Yani belli bir süre sonra röle ile gücü kestiniz. Fişe tekrar taktığınızda röle tekrar devreye girip açılacak mı?

M

mcsultan

9 yıl

Yüzbaşı

Arkadaşlar kullandığım pcb ısıtıcı modeli Şu: Link

Bu ürün 12v. mu 24 v. mu

Farklı yerlerde aynı ürün 24v. görünüyor. Örnek olarak Link

Y

yusuforhan

9 yıl

Binbaşı

@kizil_elma Güzel bir çözüm üretmişsiniz elinize sağlık öncelikle. Mevcut bu Gcode u, yazdıracağınız gcode un finish kısmına koyarsanız işlem tamamdır. Röleden yana sıkıntı yaşanacağını düşünmüyorum, ama daha güvende olmak isterseniz kaliteli SSR rölelerden alabilirsiniz yurt içinden.

@mcsultan İşte orada nasıl bir röle kullanıldığı önemli. Normalde Açık - Normalde Kapalı diye ayrılıyor çünkü röleler.

Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @kizil_elma @mcsultan

K

kizil_elma

9 yıl

Binbaşı

quote:

Orijinalden alıntı: yusuforhan

@kizil_elma Güzel bir çözüm üretmişsiniz elinize sağlık öncelikle. Mevcut bu Gcode u, yazdıracağınız gcode un finish kısmına koyarsanız işlem tamamdır. Röleden yana sıkıntı yaşanacağını düşünmüyorum, ama daha güvende olmak isterseniz kaliteli SSR rölelerden alabilirsiniz yurt içinden.

@mcsultan İşte orada nasıl bir röle kullanıldığı önemli. Normalde Açık - Normalde Kapalı diye ayrılıyor çünkü röleler.

Şimdide şöyle bir problem oluştu;

Normalde açık şeklinde bağladığımda ilk açılışta yazıcı açılıyor. Gcode ile röleyi tetiklediğimde röle gücü kesiyor. Ama kendi üstündeki 5v elektrikte kesildiği için tekrar ilk konumuna dönüyor ve yazıcıya güç veriyor.

Bunu nasıl çözebilirim bilmiyorum

< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.

Y

yusuforhan

9 yıl

Binbaşı

Sürekli olarak röle yi dışardan bekleyebilirsin kaliteli bir telefon şarji adaptörü ile ama güvenli olmaz. Dün @serkanc ile bu konuyu konuştuk kendisi ramps da ki bu özelliğin daha çok bilgisayar güç kaynakları için yapıldığını detaylıca anlattı bana. En temizi dışarıdan röleyi kontrol etmek, raspberry, esp vb cihazlar ile.

< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @serkanc , @kizil_elma

K

kizil_elma

9 yıl

Binbaşı

quote:

Orijinalden alıntı: yusuforhan

Sürekli olarak röle yi dışardan bekleyebilirsin kaliteli bir telefon şarji adaptörü ile ama güvenli olmaz. Dün @serkanc ile bu konuyu konuştuk kendisi ramps da ki bu özelliğin daha çok bilgisayar güç kaynakları için yapıldığını detaylıca anlattı bana. En temizi dışarıdan röleyi kontrol etmek, raspberry, esp vb cihazlar ile.

Daha ilerde raspberry ile birşeyler yapma düşüncem vardı. Bilgisayar güç kaynakları için olduğunu bende gördüm ama şuan yazıcı için bir güç kaynağı almak masraflı olur benim için. Sanırım o zamana kadar röle işindem vazgeçmem gerekecek.

Yine araştırmaya devam edeceğim. Belki daha farklı çözümlerde vardır.

< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 2 cevap geldi.

M

mcsultan

9 yıl

Yüzbaşı

Arzuladığınız bir çözüm değil ancak belki işinizi geçici olarak görebilecek bir çözüm önerebilirim sanırım. Zaman sayaçlı prizlerden kullanabilirsiniz. Dijital olanları mevcut. Onlar ile belirli bir süre sonra elektriği kesebilirsiniz.

Piyasada akkıllı ev zımbırtısıyla çalışan kumandalı vs. prizler var. Onlar tetiklenerek yapılabilinir mi acaba ?

Bu mesajda bahsedilenler: @kizil_elma

Y

yusuforhan

9 yıl

Binbaşı

Zaten ısıtıcı tablalı yazıcılarda bilgisayar güç kaynaklarını kullanmak doğru olmaz. Tek kablodan 10A veremiyor çünkü. Tabla bilgisayar güç kaynağından yüksek akımı çekmeye çalıştığında ya korumaya alıyor kendini yada BUM

Dediğim gibi dışarıdan müdahale edecek yöntemlerle uğraşmak daha doğru olacaktır.

< Bu mesaj bu kişi tarafından değiştirildi yusuforhan -- 4 Mart 2017; 16:49:20 >
Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @kizil_elma

M

mcsultan

9 yıl

Yüzbaşı

Slm, ısıtıcı tablada kullanılmak üzere, iki adaptörü seri bağlayarak 24 v. çıkmak sorun yaratır mı ?

K

kizil_elma

9 yıl

Binbaşı

@yusuforhan Anlıyorum hocam. Bilgisayar güç kaynaklarında böyle bir durum olduğunu bilmiyordum açıkçası. Bilgilendirmeleriniz için teşekkürler.

@mcsultan Hocam dediğinz gibide olabilir. Sayaçlı priz almaktansa yine bir arduino veya farklı bir denetleyici ve elimdeki röle ile sayaçlı bir priz yapabilirim basitçe. Yinede benim en çok kafama yatan yusuforhan hocamın dediği gibi dışarıdan müdahale edebilecek raspberry tarzı bir sistem daha iyi olur. Farklı sensörlerle de destekleyerek yazıcı ben evde değilken bile gönül rahatlığı ile çalışacak bir şekle sokabilirim diye düşünüyorum.

Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @yusuforhan @mcsultan

M

mehmetaladag

9 yıl

Çavuş

Herkese iyi çalışmalar.

RAMPS 1.4 sürücü kartını cnc mantığında çalıştırabilirmiyiz?
Birkaç yabancı forumlarda yapıldıgına dair bilgiler ve youtube de videolar var. Fakat nasıl yapıldıgına dair hiçbir bilgi verilmemiş. Controller olarak hangi pc yazılımını kullanacağız. Arduino mega için ne tür bir program yüklememiz gerekiyor. Bu konuda fikriniz varmıdır?

Y

yusuforhan

9 yıl

Binbaşı

Üstelik raspi kullanırsanız webcam yardımı ile siz evde değilken baskıyı izleyebilirsiniz de.

Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @kizil_elma

K

kizil_elma

9 yıl

Binbaşı

Evet, bende böyle bir şey düşünüyordum açıkçası. Böylece gözüm arkada kalmaz asla

Bu mesajda bahsedilenler: @yusuforhan

İ

ilkercankoc

9 yıl

Çavuş

İlginize teşekkür ederim.Kusura bakmayın yeni fark ettim.

Alimünyum yada siyah sac düşünüyorum.Prusa veya Sigma değil ultimaker tarzı birşey olacak.İyi günler.

< Bu ileti mobil sürüm kullanılarak atıldı >

Bu mesajda bahsedilenler: @twitergit

O

ogoksel

8 yıl

Yüzbaşı

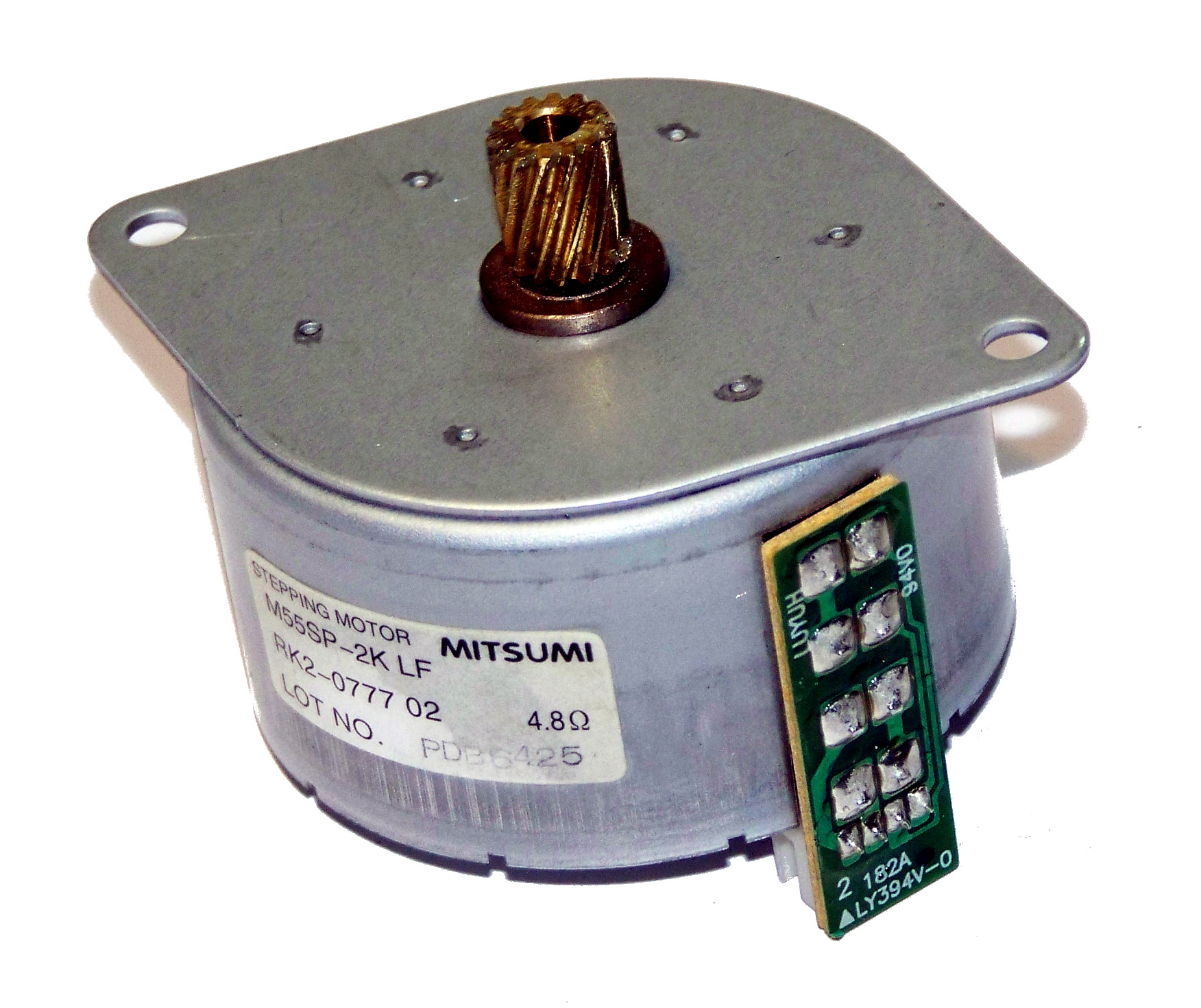

Şu motorun ucundaki dişliyi nasıl sökerim.

< Resime gitmek için tıklayın >

Bu mesaja 1 cevap geldi.

Y

yucelnet

8 yıl

Moderatör

Konu Sahibi

Şu videoyu izle;
Videoyu izlemek için tıklayınız

Ayrıyetten çarkı yandan biraz aşındır.

< Bu mesaj bu kişi tarafından değiştirildi yucelnet -- 10 Mart 2017; 17:14:55 >
Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @ogoksel

O

ogoksel

8 yıl

Yüzbaşı

Mili değiştirmektense sanırım yorumlarda gördüğüm mini çektirmeler ile sökebilirim umarım. Elimde bu motorlardan 7-8 tane var. Ama dişliler işe yaramıyor. Core xy bir plotter için kullanacağım, çektirme işe yaramazsa, mil değişikliği son çare

Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @yucelnet

Y

yucelnet

8 yıl

Moderatör

Konu Sahibi

quote:

Orijinalden alıntı: ogoksel

Mili değiştirmektense sanırım yorumlarda gördüğüm mini çektirmeler ile sökebilirim umarım. Elimde bu motorlardan 7-8 tane var. Ama dişliler işe yaramıyor. Core xy bir plotter için kullanacağım, çektirme işe yaramazsa, mil değişikliği son çare

bunda mil değiştirmene gerek yok, ben bilgi olsun diye paylaştım.
Ben çektim o videoyu da.

Bunda yapman gereken biraz çarkın bir kenardan aşındır. SOnra çarkı mengeneye sıkıştır.
Çarkın içine girecek kadar bir çivi veya sağlam bir çelik çukukla çekiçle yavaş yavaş vur.

İ

ilkercankoc

8 yıl

Çavuş

hocam teşekkür ederim ama galvanizli sacı beğenmiyorum.

< Bu mesaj bu kişi tarafından değiştirildi ilkercankoc -- 18 Mart 2017; 18:32:21 >

Bu mesajda bahsedilenler: @Arcanus66
