Cevap: 24 Volt 1250 VA (1000) Watt Mosfet inverter devresi Yapmaya değermi ??? (4. sayfa)
| Baba mesleği derken,,, |
< Bu mesaj bu kişi tarafından değiştirildi malisert32 -- 17 Ağustos 2018; 15:42:57 >
|
hocam babam gençliğinden beri bu işlerin içinde elektrikten çok iyi anlıyor elektronikle gençlik yıllarında uğraşmış 84-85 li yıllar falan halende devam ediyor uğraşmaya bana gelince bende babamdan görerek onunda yardımıyla taa ilkokuldan beri devrelerle uğraşıp devreler yapıyorum. bendeki heves kimsede yoktur bana göre tabiki nerde elektronikle alakalı bir kitap görsem hemen alır inceler ve muhakkak yapardım devrelerin çoğunu bi aralar kafayı fm verici devrelerle bozmuştum inanın 10 larca hatta yüzlerce devreyi yapıp denedim en sonunda düzgün çalışan bir taneyi buldum şu anda elimde 2 tane var daha sonra anfilerle çok yakından ilgilendim STK serisi LM serisi ve efsane TDA serisi entegrelerden ne kadar anfi yaptığımı ben bile bilmiyorum haddi hesabı yok neyse yani hocam uzun zamandır güçlü bir inverter devresi arıyordum sizin sayenizde bulmuş oldum inşallah yapıp çalıştırdığımda emellerime ulaşacağım Allah izin fırsat verirse size ve sizin gibi değerli hocalarıma nasıl tşk edeceğimi bilemiyorum gerçekten Allah sizlerden razı olsun hocam Bilgi paylaştıkça güzeldir hayırlı günler !!!  |
Bu mesaja 1 cevap geldi.
| Allah hepimizden razı olur inş. |
< Bu mesaj bu kişi tarafından değiştirildi malisert32 -- 17 Ağustos 2018; 15:44:17 >
| Eyvallah hocam tsk ederım selamın basım ustune aksama trafo resımlerını paylasmak uzere sımdılık hoscakalın |
< Bu ileti mobil sürüm kullanılarak atıldı >
| Kardes ılk trafo sarımı bıttı ayaga kaldırdık ıkıncı trafoyuda aksam saracagım. Aksam resımlerı upload ederım. Aksama bye bye |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
|
Mailsert hocam trafonun birini bitirdim diğerinide babam saracak ve toplayacak akşama bitmiş haldeki resimleri buradan paylaşacağım yanlız bir kaç sorum olacak size bu mosfetlerle ilgili mosfetleri oldukça geniş yüzeyli ve büyük bir petekli soğutucuya bağlayıp soğutmayı düşünüyorum mosfetleri mosfet kısmındaki dirençleride ekleyerek kalın yollar çizerek plaket üzerine montaj yapmak istiyorum. bu mosfetlerin G D S uçları sırasıyla hangileri oluyor ?? şemada bu bacaklar belirtilmemiş bu yüzden anlayamadım ??? iki trafo sarımı bittikten sonra iki trafonun 110 volt çıkışlarını birbirine seri bağlayıp trafolara 220 volt versek çıkışı doğru bir şekilde ölçebilirmiyiz ?? vereceğiniz cevaplar için çok tşk ederim. |
Bu mesaja 1 cevap geldi.
|
Trafo konusunda yazdığınız aynen doğrudur,110X seri bağla,test et yöntemi şebekeden en ideal test yöntemidir. Mosfet bağlantı şeklinin resmini çizdim ektedir.Tavsiyem gate ucuna kalın yol çizmenize hiç gerek yok.Tabi sizde bilirsiniz bu işleri.. < Resime gitmek için tıklayın > |
| Hocam tsk ederım verdıgınız bılgıler ıcın yalnız elımdekı bobın parca parca oldugu ıcın 6,5 v sarıp orta ucu cıkardım sonra tekrar 6,5 v sardım su anda trafolar bu sekılde sarıldı ben pek bır fark olacagını sanmıyorum. Aksam test ederım zaten haa bu arada trafoları tam 6,5 v saramadım 6,5 v 10,500 spır sarılması gerekıyodu o sekılde olmadı bende 11 spır sardım yanı 6,5 v yerıne 7 v falan olacak tahmınım sorun olmaz degılmı ?? |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
| Bende teşekkür ederim,, |
< Bu mesaj bu kişi tarafından değiştirildi malisert32 -- 17 Ağustos 2018; 15:46:6 >
| hocam bobıner 6,5 volt ıcın 2,2 mm lık telden 296 cm oluyor yanı toplam 296 + 296 toplam bobın uzunlugu budur hocam benım elımde olsa tam 6 mt lık uzun hortum zaten sızın yontemle saracaktım ama yok ıste napalım sımdı hocam bu hafta sonuna baskı devreyı basıp devreyı denemk ıstıyorum. Hocam |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
| Hatalı devre yaptığınızda ilk gümleyen,,, |
< Bu mesaj bu kişi tarafından değiştirildi malisert32 -- 17 Ağustos 2018; 15:47:27 >
| Hocam aynen dedıgınız gıbı dusuk wattlı lambaları baglayıp deneyecegım sonucu sıze bıldırırım |
< Bu ileti mobil sürüm kullanılarak atıldı >
|
hocam işte trafo resimleri burada Trafo ölçüm değerleri : Voltaj Primer Segonder 1.Trafo 2.Trafo 202 V 96 V 12.25 v 0 V - 6,38V 0 V - 6,05 V 0 V - 6.22 V 0 V - 6. 36 V Hocam bu değerler Şebeke gerilimi 202 V iken ölçüldü. Normalde yuvarlak hesap 7 volt çıkacak olan uçlar girişteki 18 voltluk kayıp yüzünden tam olarak gözlemlenemedi... (ŞEBEKE DÜŞÜK) Trafolarda herhangi bir titreşim ses ısı vb sorunlar gözlenmedi. Şimdi sıra baskı devre ve malzeme yerleştirme işine geldi. Bunlarda hafta sonu cumartesi günü yapılıp pazar günü devre test edilecektir... Hocam şimdilik bu kadar şimdilik iyi geceler... < Resime gitmek için tıklayın > |
Bu mesaja 1 cevap geldi.
|

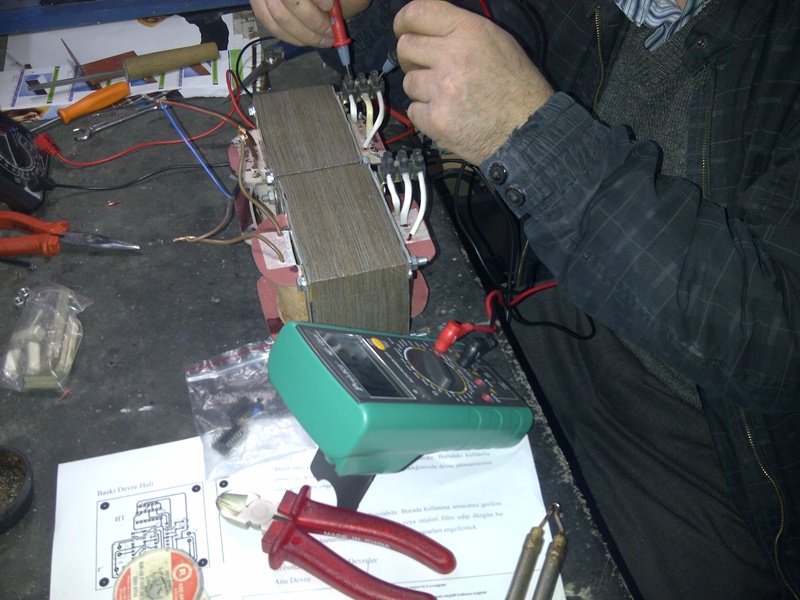

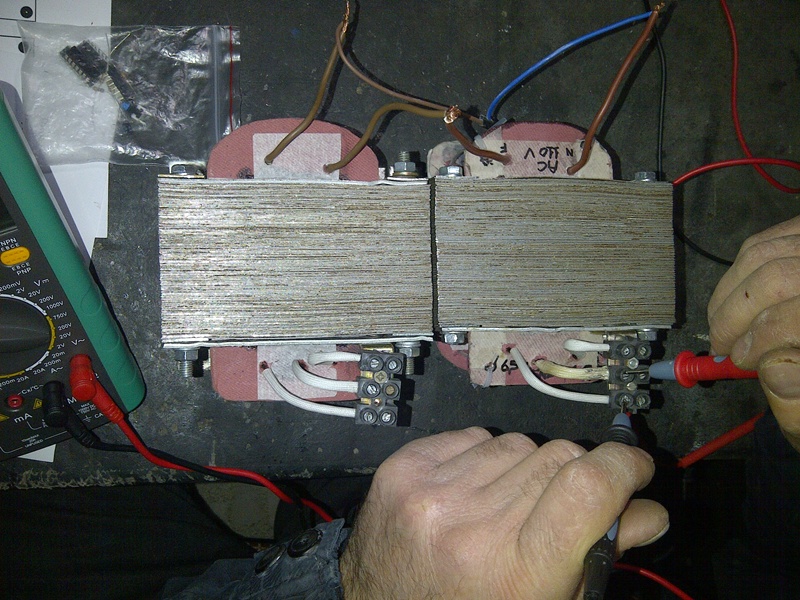

hocam işte resimler babam ölçü aletiyle çıkışları ölçerken bende resim çekiyorum trafolar bunlar ve her biri yaklaşık 6,5 KG ağırlığında birer canavar voltaj değerleri bence neredeyse birebir çıkmış son sardığım trafonun segonder çıkışından birinin 7 v (yuvarlak hesap ) olacağı yerde 6,.22 v göstermesi ama dediğim gibi şebeke elektriği ölçüm yapılırken ölçüldü ve 202 v olduğu gözlemlendi. bunlarda diğer resimler hocam cevaplarınızı beklemekteyim... < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
Bu mesaja 1 cevap geldi.
| Emeğinize sağlık,, |
< Bu mesaj bu kişi tarafından değiştirildi malisert32 -- 17 Ağustos 2018; 15:49:28 >
Bu mesaja 1 cevap geldi.
çok tşk ederim hocam iltifatlarınız için  hocam sizler bana bu konuda yardımcı olmasaydınız ınanın ben halen inverter devrelerini arayıp duracaktım şimdi sizin gibi değerli hocalarım olduğu sürece hiç bir sıkıntı yaşamadan her türlü devreyi yapacağıma inanıp güveniyorum... bakalım hafta sonu bitirebilecekmiyim hocam hep birlikteki göreceğiz sonucu hocam ben mosfetleri çift taraflı pcb kullanarak yollar çizmeyi istiyorum elimde çift taraflı pcb nin en kalitelilerinden mevcut (lisedeyken arkadaş baskı devre fabrikasının orada oturuyordu okula getirip satıyordu ) yani mosfetlerin gain drain source uçlarını ne kadar geniş çizersem o kadar çok amper taşır düşüncesindeyim. Hocam son bişey daha bugün kadıköye geçme ihtimalim var sizim mosfet sürücü entegrenizin adı IR 2110 mu yoksa IR 2106 mı ?? şemanın birinde IR 2106 diğerinde ise IR 2110 yazıyor kafam karıştı acaba hangisi olacaktı diye yardımcı olursanız çok sevinirim... |
Bu mesaja 1 cevap geldi.
| Gate ucunu kalın çizmeyin, |
< Bu mesaj bu kişi tarafından değiştirildi malisert32 -- 17 Ağustos 2018; 15:51:25 >
Bu mesaja 2 cevap geldi.
| Allah razı olsun hocam,cümleten cumamız mübarek olsun,hayırlara vesile olsun inş. |
Bu mesaja 1 cevap geldi.
bu akşamda segonderleri sarıp trafoları ayağı kaldırayım bakalım akşama yine resim atarım buraya
hocam bu trafoları test etmek için iki trafoyu seri bağlayıp 110v +110 v şeklinde 220 volta bağlasak çıkışlarını ölçebilirmiyiz ?? hesap belli ortada ama birde değerleri ölçmemiz gerekli bence
