arkadaşım bunun ares baskı devresini çizmek çok uzun ve zahmetli olur. devrenenin maliyeti de yüksek olur o mosfetler ohooo bu devre ferrit nüveli mi yoksa trafolumu. devre de bayağı karışıkmış ha ![]() |
ares ile bunu çıkarman için çok kolay olmaz ama yapılabilir kullanıcagın bakırı buyuk tutarsan sorun olmaz ama maliyet çok yuksek olur haberiniz olsun... |
ugraşmaya değmez![]() |
Kesinlikle uğraşılmaz. Basit bir SG 3524 lü devrenin çıkışlarını kuvvetlendirip trafoyu bağla gitsin. Elektronikte kullanılan büyük trafoların (1 kVA üzeri) fabrika satış fiyatları çok yüksek değil(bir kaç yere sordum). İhtiyaçtan dolayı bende 1 kVA gücünde trafo araştırıyorum bulursam söylerim sizede nerden aldığımı. Saygılar. |

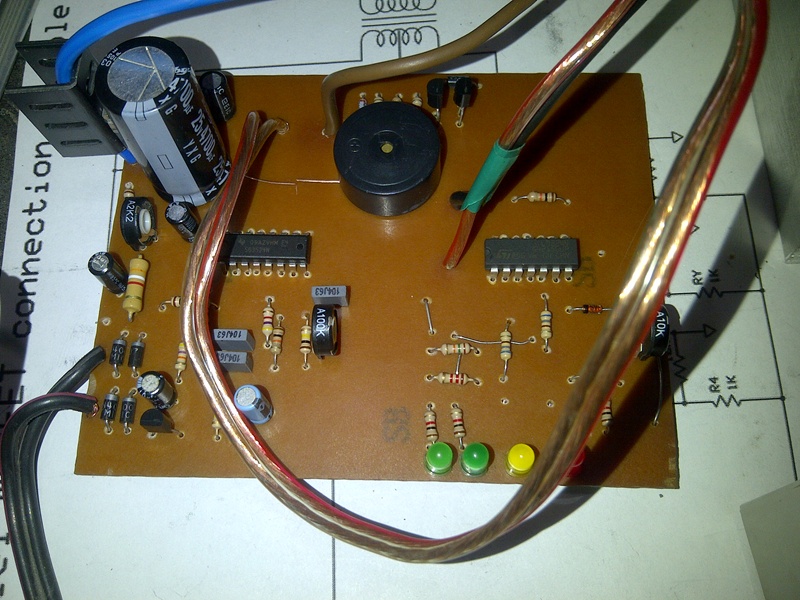

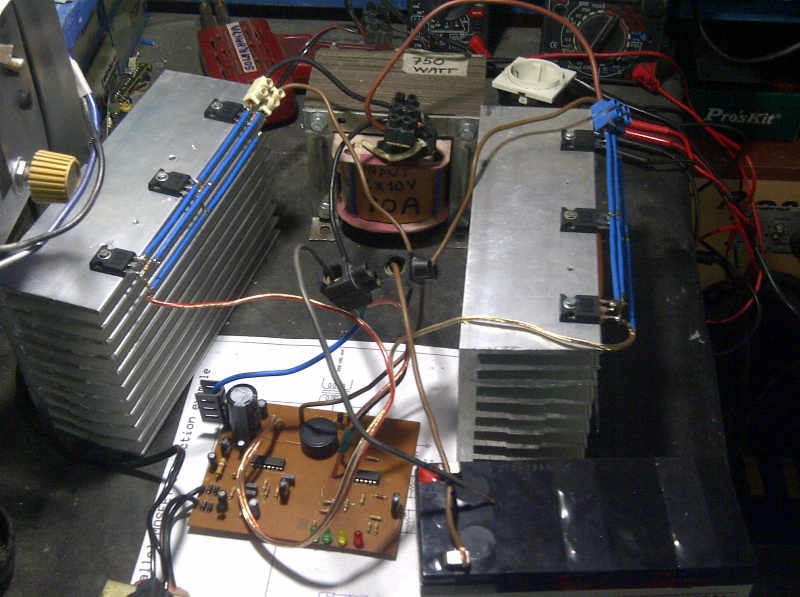

beyler kusura bakmayın ama yeni okuyorum mailleri evet dediğiniz gibi devre çok karmaşık sg 3524 le mosfetler yardımıyla yapılan bir devre yanlız ben şöyle gerçekten işe yarayacak ve sürekli kullanabileceğim devre arıyordum bunu buldum malzeme sayısı fazla şu an üzerinde çalıştığım devre resmen hayal kırıklığı oldu yine SG 3524 ve yine Mosfetller geri besleme sorun büyük kırk hevesle yaptığım devre de tık yok hiç çalışmıyor ilk defa yaptığım inverter devresi çalışmadı ve resmen hayal kırıklığına uğradım işte devre şeması ve yaptığım devreden bir kaç kare devreyi bilen yapan çalıştıran arkadaşlar yardımcı olurlarsa çok sevinirim ... |
Ömer bey,böyle çalışmalarda ilk göze çarpan unsur yüksek akıma uygun olmayan kablo kalınlığı,fetlere eşit yük bindirmedir.Kablo derken madem yüksek amperaj var bu durumda hem daha kalın kablo hemde daha kısa kablo ile iletken kayıplarını çözmek olmalıdır. Birde,sadece bulduğunuz devrenin aynısını yapmakda iş değildir bence.Bu işlerde gördüğüm ayrıntı,etap-etap ilerlemek olmalıdır.Ör;İlk etap;uygun iletken çapı,sonrasında fetlere eşit yük bindirme,sonrasında hassas geri bildirim,v.b. devam eder gider.Yani güç olarak sonuç almadan buzzer eklemek bence gereksizdir,yada sonraki iştir. 2 gündür geniş voltaj aralık girişli stabil voltaj çıkışlı yüksek akım SMPS üzerinde çalışıyorum.Basit bir adet direnç araya atmanın o işten net sonuç almaya direk etkili olduğunu görüyorum.Ör;Giriş voltajı(14-200 VDC)ben IRF740 ile ilk regülesini yapmaya çalışıyordum,2 defa hatalı sonuç aldım.2. sonuçta gördüm ki,fet gate akımı nano amper seviyelerini bulmadığından gate besleme direncini 300 Kohm tutsamda zenere fazla yük bindiriyor,işte demek istediğim bir dirençte zenere parelel atsaydım ilk denememde net sonuç alacaktım gibi. Önemli değil,önemli olan güce uygun kullanılan mosfet grubunu ısındırmadan ideal sürmektir. Vel hasıl;Ömer bey,tavsiyem,kalın ve kısa kablo ve daha önemlisi madem saç trafo,bu durumda parelel 2-3 adet trafo sürüp sonuç almanızı tavsiye ederim.Kolay gelsin. |
Syn maılsert hocam agzınıza saglık sızın gıbı gercekten bılgılı ve basarılı ustadlarımızdan Allah razı olsun... Yazdıklarınızın ıcınde dıkkatımı en cok son paragraf cektı paralel 2-3 adet sac trafo baglama ısı ya bende sunda 2x10 volt segonder 220 volt prımer 750 watt kendı sarımım olan trafo var. Ve aynı trafonun saclarından yıne var ben bır tane daha 750 watt sarıp bu trafoları bırbırıne paralel baglayıp toplamda 1,5 kw lık bır ınverter yapılırmı ??? Zaten entegre cıkıslarında 11 ve 14 nolu uclarda hıc elektrık yok o kadarda ozene bene |
Allah hepimizden razı olsun inş. Ne güzel bakın elinizde fazladan trafo sacı varmış.Hemen ayrıntıya gireyim bu durumda; Hocam,2x10V primer değil,2x6,5V primer hesaplayın.Çıkışı yani 220V alacağınız sekonder sarımı ise; Her trafoyu 115V olarak sarıp çıkışı 2 trafo seri bağlıyoruz.Yani burada amaç; 1=fetlere akımı eşit dağıtmak,2=hacim olarak saç artınca haliyle çekilen gücü artırmak. işlem bittiğinde,2x trafoyu parelel sürüp seri akım almış olacaksınız.Parelel sürerken 2x uçlara yani her uca bir atlamalı fet parelel sürerek net sonuç alırsınız. Böyle bir çalışma yaptım,net sonuç aldım ki,tavsiye ediyorum.Hatda elinizde fazla trafo sacı varsa 3 ya da 4 adet bile yaparak max.2-3 kw.lık 12-220V inverter çalışmasını net sonuçlandırabilirsiniz. |
Maılsert ustadım cok tsk edıyorum. Inanın cok yardımcı oldunuz bana fakat bu anlattıklarınızı sıze zahmet olacak ama cızerek anlatabılırmısınız ??? Bırde prımer 2x 6,5 volt segonder 220 volt demek ne anlama gelıyor ?? Bırde bana hangı devreyı tavsıye edersınız ?? Meger Forumda eskıden berı dolasan ve herkezın yaptıgı 500 watt ınverter devresı erdemefe arkadasımın yaptıgı devre ımıs sonradan farkına vardım. Su an resımde gorulen devrenın sg 3524 enteresının mosfetlerı suren 11 ve 14 nolu uclarından elektrık falan yoktu devre hıc calısmıyor sankı entegre yanmıs gıbı sızce sorun ne olabılr ?? Bırde tam sınus 500 w veya 1000 watt ınverter devresı mevcutsa bana yollayabılırmısınız ? |
Ben teşekkür ederim ustam. Şimdi bilgimizi tazelemek açısından; Trafolarda trafoyu indükleyen sargı(giriş)tarafa primer,sargısı indüklenen ve akım aldığımız tarafına ise sekonder sargı denilir. Yani mosfet grubu ile indüklediğimiz tarafı primer oluyor.Haa aynı trafoyu şebekede çalıştırmış olsaydık tersi olacaktı.her neyse; Ömer bey;kabul edilir ki,keşfedilmiş USA yolu belliyken yeni USA yolu aramak ne derece doğrudur?işte beu itibarla bende UPS'leri trafo sarımları dahil ayrıntılı çözmeye çalıştım ki,hazır yolu bende öğreneyim,olur ya bilmediğiniz yolda kaybolmakda var. ![]() İşte bütün incelediğim UPS trafolarında olmazsa olmaz kural;12V sistemde 2x6,5V,,,,24V sistemde ise 2x13,5V sarım olması. 2x6,5V konusunu şimdilik bitirmek istiyorum ama isterseniz bunu daha açabilirim.(akım,gerlilim v.b.) Devreye gelince o bahsettiğiniz devre ideal,ama bir iki eklenti yapmak iyidir.Bu eklentilerden olmazsa olmaz olan bana göre fet driver'dir.Sonra,akım kayıplarını izale etmek için kesinlikle kalın ve kısa kablo....Bunu yapmazsanız bir ömür bu işten iyi sonuç alamazsınız.KALIN ve KISA KABLO aman dikkat çok önemli. O devreye başka bir eklenti,ben geri besleme için küçük saç trafo yerine yüksek omajlı direnç kullanıyorum.Yani direnç sonrası tam doğrultup uygun gerilime getirip bildirim ucuna veriyorum ki amaç; geri bildirimin daha hızlı olmasını sağlayarak tepkime süresini minumum etmek. Çizimleri yarına inş. |
Maılsert hocam sıze nasıl tsk edecegımı bılemıyorum gercekten engın bılgı ve tecrubelerınızle benı ıcınde oldugum zor durumdan kurtardınız verdıgınız bılgıler benım ıcın altın kadar degerlı ve kıymetlıdır... Yalnız su anda ızerınde calıstıgım devre neden calısmıyor ??? Ve bu ups lerın cıkıs dalga sekıllerı gercekten tam sınusmu yoksa onlarda modıfıye sınusmu ??? Bırde tam sınus bır ınverter devresınde hangı elemanlar kullanılıyor cvp larınız ıcın sımdıden tesekkur edıyorum... |
Sizin gibi değerli forum arkadaşlarımın duasını kazanmak,iyi iş çıkarmalarına karınca kararınca destek olmak ziyadesiyle yetiyor bana.Faydalı kul olmak ne kadar güzel,bu lezzeti sayenizde bir nebze tadıyorsam asıl ben size teşekkür ediyorum,sağolun hocam.Yine de sürçü lisan edersem affımı,idare edilmemi istirham ederim. Sadede geliyorum Ömer bey;öncelikle belirtmek isterim;bu ve buna benzer devreler genelde modifiye sinüs çıkışlıdır bilirim.Aslında net ölçümlerle modifiye ya da tam sinüs çıkış verdiğini henüz gören yok,sadece iddialar var.Ör;ben diyorum ki,bu yaptığımız kare dalga indüklemeli modeller trafo çıkışından sinüse çok yakın çıkış vermeleri elzemdir.Çünkü yaratılış kuralları gereği; Yaratıcı C.C. fıtrat gereği sinüs eğrisini bozdurtmazmış.Daha açıkçası; Bizler ne kadar kare dalga anahtarlama ile trafoyu indüklesek de 220V çıkışından 3. 5. belki de 7. harmoniğinde sinüs dalga şekli ile verim aldığımızı,artan harmonik sayısı kadar verimin düştüğünü biliyorum.Bunu;öğretmenim,engin tecrübeli elektrik mühendisi ustam söylemişti.Ona göre Rabbimizin varlığına delillerdenmiş sinüs eğrisi. Bence sinüsün şeklini kısa tutmak gerekir.Çünkü,henüz yüksek akımlı üretimi alamayanlar,sinüsü de düşündüklerinde bilgileri karışık durum alır,bocalarlar.Şahsen ben henüz tam sinüs çıkışlı bir inverter modeli yapmayı kendimden hem ummuyorum,hem de gerek görmüyorum. Bu konuda,örnek aldığım başka bir kaynak; elimdeki modifiye sinüs inverter ile buzdolabı,tv,PC,ışıklar,motor,matkap,ispiral hepsini çalıştırıyorum ve diyorum ki,madem şimdilik çalıştırıyorum tam sinüsü daha çok tecrübe kazandığımda düşüneyim. Şimdi,iyi de mosfetlerle primeri indüklerken tam sinüs şeklinde indükleyelim karşı tarafa da(220V çıkıça)aynen yansısın niye böyle uzatıyoruz ki?diye sormak sonuna kadar haklı olduğunuzu gösterir.Ama bir engel var ki dünyaya bedel. Bu engel; kullandığımız anahtarlama elemanları(mosfetler,IGBT,tristörler,transistörler) tam sinüs sürümde aşırı şekilde verimsizleşiyor,kayıp yaşatıyor.Bu engeli en kral usta,en kral akademist aşamıyor,aşması için kendisi gönlüne göre yeniden bir yarı iletken madeli yapması gerekiyor.Yani,yarı iletkenlerden en yüksek verimi almak için kural;her frekansda tam açıp tam kapatmak.Yani aynen kare dalga şeklinde. Sinüs şekline son söz olarak; saç trafolar SMPS model modifiye sinüs inverter modellerine nazaran tam sinüse daha yakın çıkış verirler demek en doğrusunu demek olur. Yazmaya şimdilik ara vermeliyim,döneceğim.Hayırlı günler. |
Şu resimlerin adreslerini de vereyim,üst yazımda sinüsü yazmaktan adres vermeyi unuttum. Bu 2 farklı resim birbirini tamamlıyor,tek sayfaya sığmadığı için böyle ayrı ayrı düşündüm.Paylaştığım devre aynen altına imza attığım,saç trafo modelinde kendiminde yaptığı devredir. Not=Devre karışık görünebilir ama detayın anlaşıması için ben böyle çizmeyi uygun gördüm. http://www.hizliresimyukle.com/images/2013/02/04/qb7tC.jpg" data-href="http://www.hizliresimyukle.com/images/2013/02/04/qb7tC.jpg">http://www.hizliresimyukle.com/images/2013/02/04/cTYrO.jpg Not=Resimleri elbette buradan naklende paylaşabilirdim ama büyük boyutlu buradan yakışmıyor,büyük boyutlu sebebi anlaşılmayan yeri kalmasın babındandır.Hayırlı günler. |
hocam SMPS trafolarla yapılmış olan 200 wattlık sinüs inverter devresi var 320 volt.comda bence en azından bu devreyi geliştirmek 200 wattı 1000 wattlara bilemedin 2000 wattlara yükseltmek daha mantıklı değilmi sac trafolarda sizinde dediğiniz üzere tam sinüs alınamıyor trapez dalga şeklinde sinüse yakın şekiller alınıyor. benim çalıştığım atölyede işyerimde ben hergün 10 larca hatta 100 lerce neredeyse her marka ve modelden 3 KV 2 KV 6 KV ve 10 KV UPS lerin içini açıp bakım yapıyorum tabi bu arada ups içindeki her devreyi ve her mosfeti gözden geçiriyorum misal vermek gerekirse 3 KV Powerguard ups içersinde 6 adet 12 V 7,2 A akü birbirine seri bağlı yani toplamda 72 volt 7,2 A DC elektrikle çalışıyor... şimdi diyeceksiniz konumuzla ne alakası var diye biz bu ups leri milyarlık Medikal cihazları çalıştırıyoruz cihazlar o kadar hassaski en ufak bir şebeke dalgalanması UPS olmadan bağlı ise şebekeye hemen kart yakabiliyor bu adamlar nasıl oluyorda bu 3 KV lık cihazları kusursuz bir şekilde tasarlıyor anlamış değilim doğrusu bana gereken güç yaklaşık 1500 - 2000 watt arası ve benim amacım evde bulunan buzdolabı ve derindondurucuyu yazın bu yapmış olduğum inverterle çalıştırmak ![]() ![]() ![]() ![]() işte benim hergün içini açıp temizlediğim UPS ler < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
güç katında 12 Adet IRFZ 540 Güç mosfeti var devrenin kalbini her inverter devresinde olduğu gibi SG 3524 Entegresi oluşturuyor... mevcut devrenin çıkışı tam sinüsmü modifiye sinüsmü bilmiyorum
ama Ares te çizilirse baskı devresi gerçekten üzerinde uğraşılarak geliştirilebilen bir devreye benziyor
saygıdeğer dh forum sakinleri engin bilgilerinize dayanarak yorumlarınızı bekliyorum...
lütfen yorumsuz bırakmayalım bu başlığı
