Cevap: 18F4620 + ENC28J60 Ethernet Proje (9. sayfa)
| donanım ım yok ama devre cok basit elinizde varsa baskı sını yollarmısınız .. |
Bu mesaja 1 cevap geldi.
|
Ben eagleda bir cizim yaptim. Devre gercekten cok zor degil. Eger bir hatam varsa lutfen bana bildirin... Aslinda ben bu semaya daha devir olcme ve gerilim olcme icin ekleme yapacam.. Ama temel ethernet cizimi budur. Ilk sayfadaki cizimden de bakabilirsiniz... http://****.com/files/320461945/EthernetProje.sch Noktali yerlere rapidshare.com gelecek.. |
Bu mesaja 1 cevap geldi.
|
serkanc; ilk başta verdiğiniz basit web sayfası ve diğer şeyler için Pic in belleği ne kadar doldu. yani program derlendiğinde kaç "word" derlendi. eğer bir sd karta web sayfası depolasak 20 mhz lik pic ile bu sistem çalışır mı. hazar arkadaşımız bir cevabında sadece html bazlı olursa ve günde 5-10 kişi girecekse web sayfası hazırlanır demişti. bütün sayfalar html bazlı değil mi zaten? bu arada rapid error hatası verdi. |
Bu mesaja 1 cevap geldi.
|
@eloko: rapid'de sorun yok, link calisiyor. web sayfasi 1Kb kadar bir yer tutuyor. 13KB civari da komple program... SImdi Sd karta web sayfasi atarsiniz da, coklu baglantiyi kaldirmaz bu alet. Bundaki amac uzaktan otomasyondur.. Sizin yapmak istediginiz nedir ? Kac word olarak demissiniz ama byte olarak yazdim.. (1word = 2Byte ---> 6.5Word ) Html'den kasit soyle, sayfaya girenler, server side yani mikrodenetleyici tarafindan surekli islenen bir veriye ulasacaklarsa, alet hem veriyi hesaplayacak hem de sayfayi dondurecek.. Ancak sayfa statik olursa sadece sayfa dondurur cevap olarak... Dedigim gibi siz ne amacla kullanmayi dusunuyorsunuz? |
Bu mesaja 1 cevap geldi.
|
word derken şunu kasdettim.örneğin protonda programı derleyince en altta "725 programs word used" gibi bir ifade çıkıyor. 16f84 (program belleği 1024 words)kullanıyorsam ben buradan anlıyorum ki; 1024-725 =299 word boşluğum var.buradan programa ne kadar ekleme yapabileceğimi kestiriyorum.ama bilgisayar harddiskinde hex dosyası daha fazla yer kaplıyor.mesela 3 K gibi. bu 13 K acaba hardiskte kapladığı alanmı.. devreyi kontrol amaçlıda kullanabilirim. ama bilgisayarsız ve web alanı kiralama derdi olmadan mütevazi bir web sayfası kurabilme fikri bana çok cazip geliyor açıkcası  tamamen hobi amaçlı. |
Bu mesaja 1 cevap geldi.
| Ben hex kodlarinin hangi bolume kadar indigine bakiyorum. Orda 0x3686'a kadar geliyor, o da yaklasik 13kByte. Dedigim gibi bu sistem kaldirmaz... |
Aslında ben ara ara iniyorum piyasaya, ancak ineceğim zaman akşam veya o günün sabahı karar verdiğim için sizlerle haberleşme zamanı bulamıyorum. İsteklerin kesin olmama ihtimalinden dolayı aldığım malzemelerinde elimde kalmasını istemediğim için rasgelede almak istemiyorum. Dileyen olursa özelden mesajlaşalım, ilk gittiğimde mazemelerinizi temin ederim. Tabii tümünün karaköy pasajında bulunması şartıyla  |
Bu mesaja 1 cevap geldi.
|
Merhaba arkadaşlar, Bu projeyi MPLAB C18 TCP/IP Stack API leri ile yapan varmı? |
Bu mesaja 1 cevap geldi.
| merhabalar. projeyi yüzeysel olarak inceledim, mesajların büyük çoğunluğunu okumadım. analog elektronikte oldukça iyi olsamda, gerek hiçbir programlama bilmediğimden, gerekse ihtiyacım olmadığından yönelemedim. ama yanlış anlamadıysam bu cihaz ve uygun bir yazılım vasıtası ile röle sürüp landan açıp kapayabileceğiz. eğer böyle ise kesinlikle ihtiyacım olan birşey. 5 kişilik ağımız var ve nas ve download pc olarak kullandığımız bir bilgisayarımız var. atom işlemcili de olsa malum elektrik pahalı açık bırakamıyoruz sürekli. her seferinde açmaktan bıktım. 2 röleyi sürebilsek, açma ve reset için mükemmel olur. biraz açabilirmisiniz? |
Bu mesaja 1 cevap geldi.
Evet tam olarak dediigniz gibi lan uzerinden role surup isik acabilirsiniz, analog verileri ( ornegin sicaklik ) okuyup gosterebilirsiniz.. Aslinda siz bu islemleri http demodaki kodlarla birsey eklemeden yapailirsiniz.. Orda 3 adet cikisin ayarini yapabiliyorsunuz ve konumunu da gorebiliyorsunuz... Devreyi kurarsaniz size yardimci olurum.. Cihaza 3.3V vererek ve LAN'a baglayarak hicbir bilgisayari da acik birakmadan dediginiz islemleri gorebiirsiniz... |
|
Arkadaşlar bu ferry boncuğun bir resmi veya alternatif bir ismi daha varmı ? Karaköyde sorduklarım adını dahi duymamış |
Bu mesaja 1 cevap geldi.

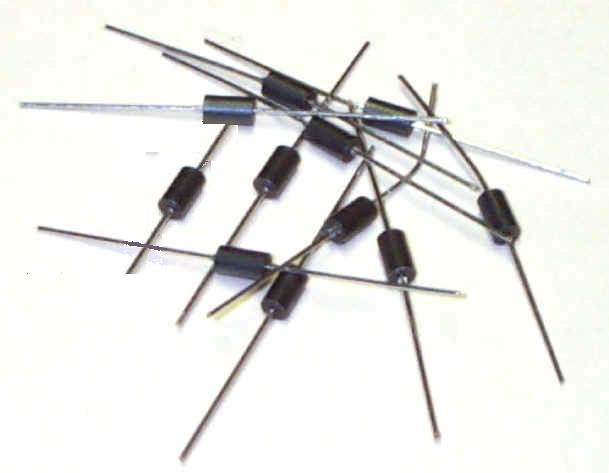

Gavurcası ferrite bead. < Resime gitmek için tıklayın > |
Bu mesaja 2 cevap geldi.
| ferrit boncuk çok kritik bir parça değil. o olmadan da sorunsuz çalıştırabilirsiniz... |
Resimler çok işe yaradı. bulabildim. teşekkür ederim. |
Bu mesaja 1 cevap geldi.
Biraz ağır gidiyorum sanırım  |
Bu mesaja 1 cevap geldi.
|
Bir arkadaş almış getirdi.isteyenler yazıcıoğlu işhanında bodrum kattaki dükkandan alabilirler.merdivenin karşısındaki dükkanmış. yanlız ben bunun ayaklarının sırasını anlamadım.belki standart ama yine sorayım dedim.led ayaklarında bir sorun yok. bendekinin kodu= TRJ0011ABNL http://www.trxcom.com/cp.asp?classid=49&classname=RJ45%20Connectors%20with%20LAN%20%20%20%20%20%20Filters 10/100M Base-TX Tab Down 21.30MM dosyasını açarsanız bağlantılar orada var. < Resime gitmek için tıklayın > |
Bu mesaja 1 cevap geldi.
|
Selam arkadaşlar. Özellikler serkanc arkadaşımıza teşekkür ediyorum çünkü bu konuyu açması çok faydalı olacak. Bu konuyla alakalı çok türkçe kaynak yok. Bu başlığı görünce sevindim. Bende bu projeyi buldum ve gerçekleştirmek üzere araştırmaya koyuldum. Projeye Örnek video Tıkla Hele şu videoyu izleyince bunu kesin yapmam gerektiğinin düşündüm. Ana devreyi yapıp ardından geliştirmeyi düşünyorum. İlk etapta videoda da göründüğü gibi 2 tane ledi internet üzerinden yakıp söndürmek ilk hedefim. < Resime gitmek için tıklayın > Bu devre gibi bir sürü devre gördüm ama en azından yardım alabileceğim bir ortam olmasından dolayı tabiki burdan deva edeceğim artık. Anladığım şu oldu. Devreyi RJ45 ile direkt modeme bağlıyoruz (Pc'ye ihtiyaç olmuyor yani). Pic'e bir website gömüyoruz. Sonra pic'e bir fan, led, lamba...v.s bağlıyoruz. Pic programını yazıyoruz. Pic'e bağladığımız örneğin fanı internetten pic'e yüklediğimiz websiteye ulaşarak on/off v.s kontrol edebiliyoruz. Ne kadarı doğru ? Mesela yukarıdaki resimdeki devreyi gerçekleştirirsem devredeki yeşil ve sarı led leri mi kontrol etmiş olacağım Edit: ve malzeme olarakta ; *pic *74 köprüsü *ENC28J60 *led, kristal, direç v.s *trafolu RJ45 connector ??? |
< Bu mesaj bu kişi tarafından değiştirildi nizma -- 12 Mayıs 2010; 2:18:18 >
