Transistör ile yapılmış basit motor yön devresi
İ
8 yıl
Teğmen
Konu Sahibi

NPN-PNP transistörleri kullanarak DC motora yön vermek istiyorum, tek şart entegre çıkışları ile kontrol edilmeyecek yani Q/Q değil/invert şeklinde olmayacak, transistörin BAZ ina 5volt verince motor sola Şase/sıfır volt verince sağa dönmesi gerekiyor



< Bu ileti tablet sürüm kullanılarak atıldı >

G
8 yıl
Yüzbaşı

< Resime gitmek için tıklayın >

buradakini röle+transistör şeklinde kurdum. istersen böyle kurarsın.

istersen de h kopru şeklinde şu ikinci çizdiğim şekilde kurarsın.


< Resime gitmek için tıklayın >


ikisi de çalışır.


butonu ve butona bağlı olan direnci kaldırıp yerine 5v verip kesecek olan pini bağlayıp kullanabilirsin.





< Bu mesaj bu kişi tarafından değiştirildi ghostmanzero -- 16 Kasım 2017; 23:53:7 >
Bu mesaja 1 cevap geldi.
İ
8 yıl
Teğmen
Konu Sahibi

quote:

Orijinalden alıntı: ghostmanzero

< Resime gitmek için tıklayın >

buradakini röle+transistör şeklinde kurdum. istersen böyle kurarsın.

istersen de h kopru şeklinde şu ikinci çizdiğim şekilde kurarsın.


< Resime gitmek için tıklayın >


ikisi de çalışır.


butonu ve butona bağlı olan direnci kaldırıp yerine 5v verip kesecek olan pini bağlayıp kullanabilirsin.

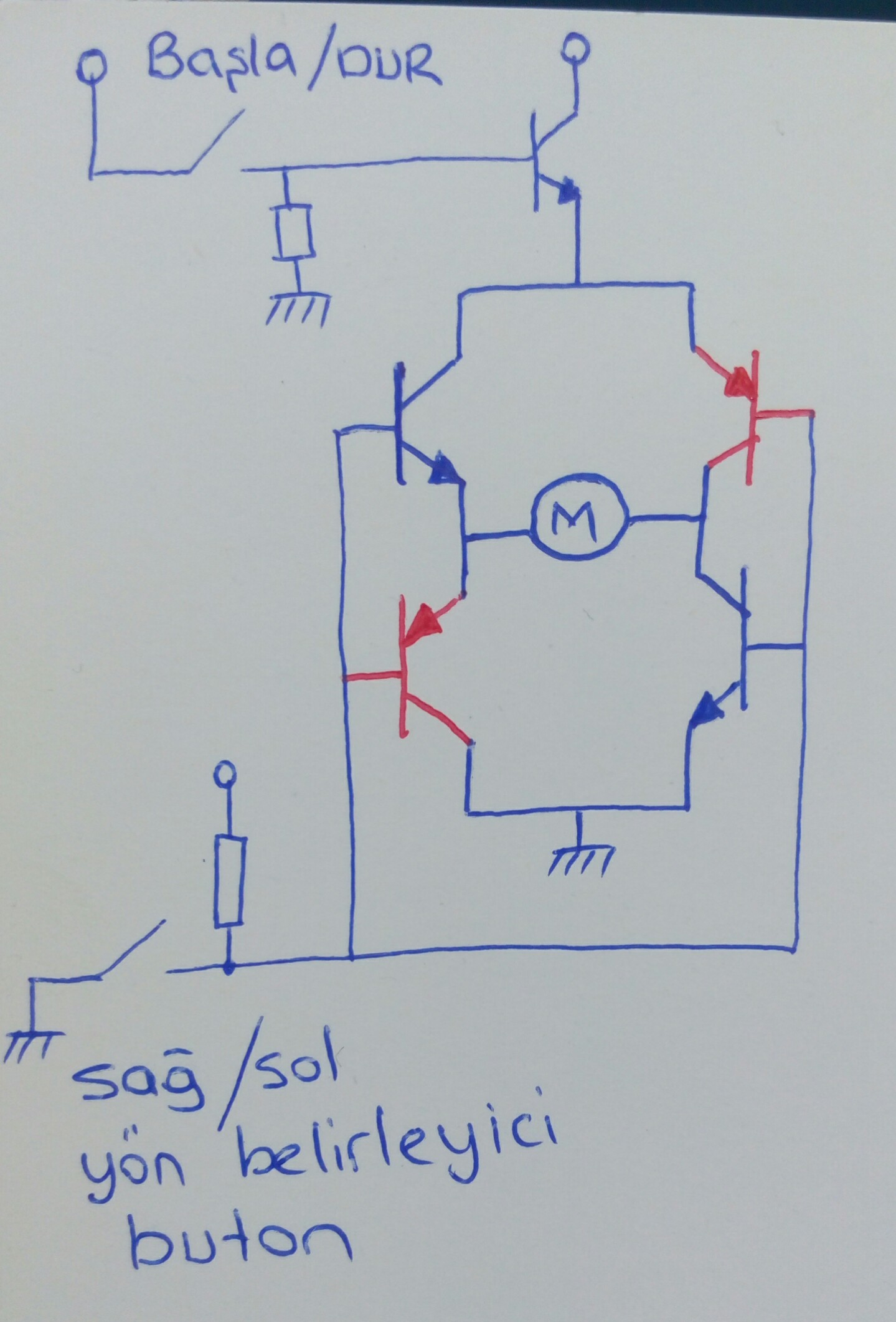

Dostum öncelikle cevabın ve ilgili oluşun için çok teşekkür ederim, paylaştığın devre çizimleri tam isteğim gibi ve çok pratik bir çözüm sunmuşsun. Birkaç gündür internette kurcalarken bulduğum ve temize çektiğim resmi incelemeni rica ederim, fikrin/yorumun nedir, bu devre çalışır mı?
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >



< Bu ileti tablet sürüm kullanılarak atıldı >
Bu mesaja 1 cevap geldi.
G
8 yıl
Yüzbaşı

rica ederim. en yukarda devreyi beslemeyi açıp kapatan başla/dur adlı butonun bağlı olduğu transistor npn bir transsistor ve besleyeceği devre, yani yük emitter kısmına bağlanmış. bu şekilde çalıştırılırsa çalışmayacaktır. npn transistor ıle bir yükün beslemesının yapılıp kesilmesi için yükün, transistörün kollektör ucuna bağlanması gerekir.

aynı şekilde aşağı tarafta motorun bağlı olduğu kısımda yine npn olanlardan birinin emitterine ve pnp olanlardan birinin kollektörüne bağlanmış motor. bu sorun çıkarır.hanı taraflardan birinden biri çalışır diğer taraf çalışmaz. bir yönde dönerken diğer yönde durur sadece. belki kaçırdığım bir yer vadır diye devreyi kurdum şimdi .tahmin ettiğim gibi sağa doğru dönüşü sağlıyor. ama sola dönmüyor .duruyor.


Bu mesaja 2 cevap geldi.

Bu mesajda bahsedilenler: @İmpaktör
T
8 yıl
Teğmen

Hocam bu şekilde devre kurmayı nasıl öğrenebilriiz


Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @ghostmanzero
G
8 yıl
Yüzbaşı

Eskiden olsa kitap filan tavsiye edilirdi ama şuan görsel yayınlar daha çabuk ve hızlı kavranmasini sağlıyor konunun. Youtube ta "elektronikDerslerim" diye bir kanal var. O çok faydalı olur. Analog elektronik kısmı aradığın yer. Bunun dışında Üniversite derslerinde anlatılanlarin aynısini orda da anlatıyorlar. Dc ve ac devre analizi, pic gibi konular da var. Onları bitince baya bi yol almış olursun bence

Proteus, multisim, altium gibi devre analiz ve çizim programları var ama sana tavsiyem proteus ile başlaman. Çünkü her yerde örneği ve kütüphanesi var. Proteusta devre simülasyonu yapıp daha sağlam ilerlesin devre kurulumunda.

Proteusta çalışan devre gerçekte çalışacak diye bir sey yok. Ama genelde proteus ta çalışmayan devre gerçekte de çalışmaz(eğer devre birebir çizildi ise tabi. ) kısacası sana mucize yaratmaz ama zaman kazandırır. Görsel bi inceleme yapmanı sağlar. Her türlü faydası olur hani.



< Bu ileti mobil sürüm kullanılarak atıldı >
Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @Trust.Me
T
8 yıl
Teğmen

Teşekkür ederim hocam

Proteusu indirdim
Elektronikderslerim i de takip ediyorum
eem 2. sınıfım
sanırım geriye çalışmak kalıyor


Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @ghostmanzero
G
8 yıl
Yüzbaşı

Rica ederim :) Gerisi zaman ve pratik.



< Bu ileti mobil sürüm kullanılarak atıldı >


Bu mesajda bahsedilenler: @Trust.Me
İ
8 yıl
Teğmen
Konu Sahibi

quote:

Orijinalden alıntı: ghostmanzero

rica ederim. en yukarda devreyi beslemeyi açıp kapatan başla/dur adlı butonun bağlı olduğu transistor npn bir transsistor ve besleyeceği devre, yani yük emitter kısmına bağlanmış. bu şekilde çalıştırılırsa çalışmayacaktır. npn transistor ıle bir yükün beslemesının yapılıp kesilmesi için yükün, transistörün kollektör ucuna bağlanması gerekir.

aynı şekilde aşağı tarafta motorun bağlı olduğu kısımda yine npn olanlardan birinin emitterine ve pnp olanlardan birinin kollektörüne bağlanmış motor. bu sorun çıkarır.hanı taraflardan birinden biri çalışır diğer taraf çalışmaz. bir yönde dönerken diğer yönde durur sadece. belki kaçırdığım bir yer vadır diye devreyi kurdum şimdi .tahmin ettiğim gibi sağa doğru dönüşü sağlıyor. ama sola dönmüyor .duruyor.

Değerli dostum verdiğin resimleri inceledim ve röle ile yapılan devre daha mantıklı geldi, ve bende birkaç ekleme yaptım, yeni yaptığım devreyi inceleyebilirmisin
< Resime gitmek için tıklayın >



< Bu ileti tablet sürüm kullanılarak atıldı >
Bu mesaja 1 cevap geldi.
G
8 yıl
Yüzbaşı

Role konakları çapraz duruyor. O şekilde olan role varsa yaparsın. Kullanacağın rolenin Datasheetini paylaşabilir misin burda? Bi inceleyip ona göre dönüş yaparım.



< Bu ileti mobil sürüm kullanılarak atıldı >


Bu mesajda bahsedilenler: @İmpaktör
