Smps trafo flaş yapıyor
|
Bu mesaja 1 cevap geldi.
Mesajına çok güldüm   , aynısı başıma geldi ben optoyu değiştirdim ve iş tamamdı, senin önerin nedir yoksa sadece eleştiri yazmak için mi buradasın? Neticede saydıklarım pahalı şeyler değil direk değiştir dememin sebebi budur. |
< Bu mesaj bu kişi tarafından değiştirildi by lent -- 15 Nisan 2019; 23:31:31 >
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @IItwentysixII
| Çıkış kondansatörlerimden de yapabiliyor bazen |
< Bu ileti mobil sürüm kullanılarak atıldı >
tl431 açık devre olursa ne olur? Bana bu ikisini açıklayabilirsen eğer birşeyler biliyorsundur derim.. Dur ya da sen kasma kendini ben sana açıklayayım. İleride birilerine lazım olur. 1) tl431 arıza yapar ve kısa devre olursa (anot katot arası) opto kuplöre sürekli aktif 1 durumu gideceğinden smps çıkışı sürekli düşük olur. Bu seviye yaklaşık olarak optonun açma voltajı ve akım sınırlama direncinin oranıyla alakalıdır. Yani sizin teori puf olur.. 2) tl431 arıza yapar ve açık devre olursa, opto kuplör hiç enerjilenmez ya da voltaj bölücü dirençlerin kısıtlayacağı değere kadar kontrol yaptırır. Bu da demek oluyor ki pwm modülün yetki verebileceği maksimum çıkış gerilimi demek.. Bu değer ise genelde akım sınırlama değeri ile duty cycle değeridir. Umarım resimler yeterince açıklayıcıdır. TL431 2 ve 3 numaralı bacakları sökerek ya da kısa devre ederek analiz yaparsanız ne demek istediğimi anlarsınız.. < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
|
Konunun sapmaması adına birkaç yorum eklemek isterim. Keşke kartın arka yüzü de eklenseydi daha net cevaplar verilebilirdi. sürücü devre kartın arka yüzünde olup, tahminime göre devre push-pull yada flyback yapıda. Öncelikle geçmiş olsun. Çıkışa 100w civarı bir yük bağlayarak test etmenizi öneririm. Bazı güç kaynakları çıkışında yük algılamazsa kendini power saver moduna alır. Bu da stand by modülününün çalışabilmesi adına düşük voltaj verilmesi demek. Kullandığınız ledler güç kaynağınız için hafif bir yük teşkil ediyor olabilir. Varsa elinizde araba farı ile deneyebilirsiniz. Eğer arıza mevcut ise; Bu tür arızalar genelde kurumuş kapasitörlerden ya da push-pull yapıdaki güç kaynaklarında bir transistörün arızalanması sonucu çıkabiliyor. Öncelikle girişteki filtre kondansatörlerini, pwm entegrenin feedback ve filtre kondansatörlerini kontrol etmenizi, daha sonrasında ise çıkış filtre kondansatörlerini kontrol etmenizi tavsiye ederim. Hatta deneme imkanınız varsa, çıkıştaki boşta stabilliği sağlayan R4 direncini söküp yerine halojen ampul takarak denemenizi öneririm. zamanla oluşan kayıplar sebebiyle güç kaynağının çıkıştaki tepkisi değiştiğinden bu direnç olumsuz etkiler yaratabiliyor. Eğer devre flyback yapıda ise snubber devresini kontrol etmenizi öneririm. snubberda sorun var ise akım sınırlama devreyi kesiyor olabilir. Sonuçta elektronik ürünler şans işidir. Görmeden tahminlerim bunlar. Geri dönüş yaparsanız daha fazla yardımcı olmaya çalışırım. |
|
Kardeş egon tavan yapmış ... o balonu söndür bir an evvel! Ben de senişn gibi biliyordum ya açık ya kısadevre olur ama optonun 3. durumu da olabildiğini gördüm. Neyse uzatmaya gerek yok istediğinle atış benden sana ekmek çıkmaz, bahsettiğim smps laptop adaptörüydü çıkıştaki yükle işi yok anlayacağın. |
Bu mesaja 1 cevap geldi.
| Arkadaşlar ilgi ve alakanıza teşekkürler. Bu dedikleriniz aklımdada lakin iş yerim ikitellide olduğu için karaköye hafta sonu gidebiliyorum birtek. Hafta sonu hem optoyu hemde 431i alıp değişeceğim. Sonucu yazarım. Tekrar teşekkür ederim |
< Bu ileti mobil sürüm kullanılarak atıldı >
|

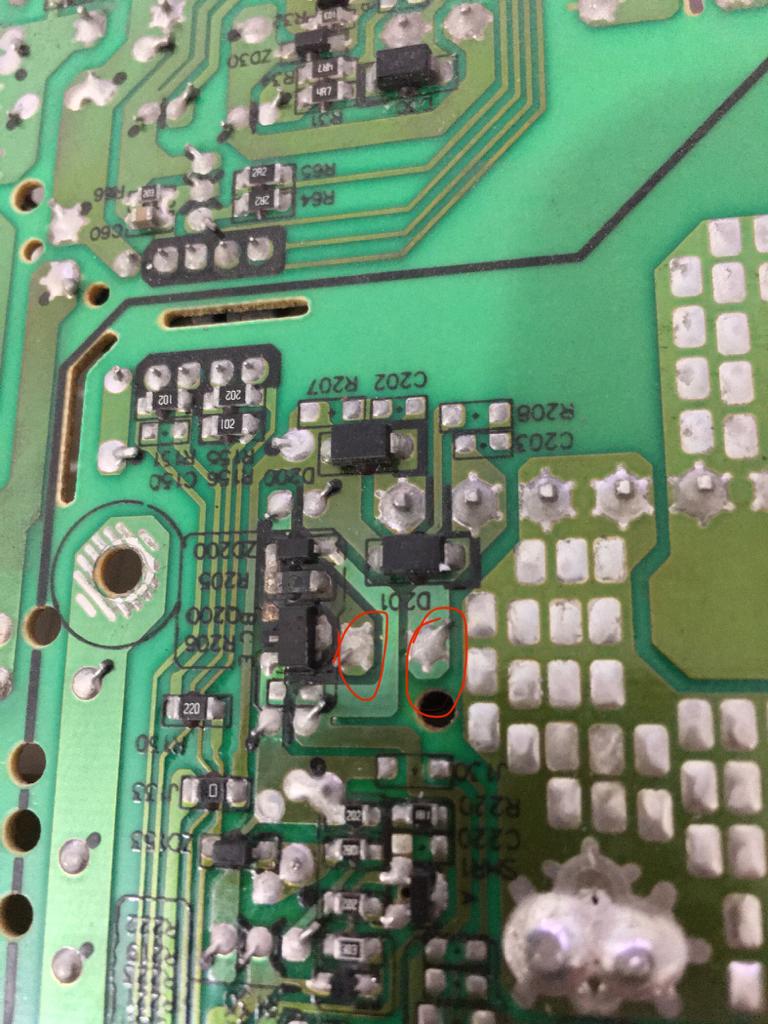

Arkadaşlar optoyuda değiştim tl431 değiştim. Ama sonuç aynı gene flaş yapıyor. Arka görüntüsünüde ekledim < Resime gitmek için tıklayın > |
< Bu ileti mobil sürüm kullanılarak atıldı >
| Çıkıştaki 1500 uf kondansatörleri değişeyim birde. 1500 bulamazsam/elimde yok ise kaç uf takmamı önerirsiniz |
< Bu ileti mobil sürüm kullanılarak atıldı >
|

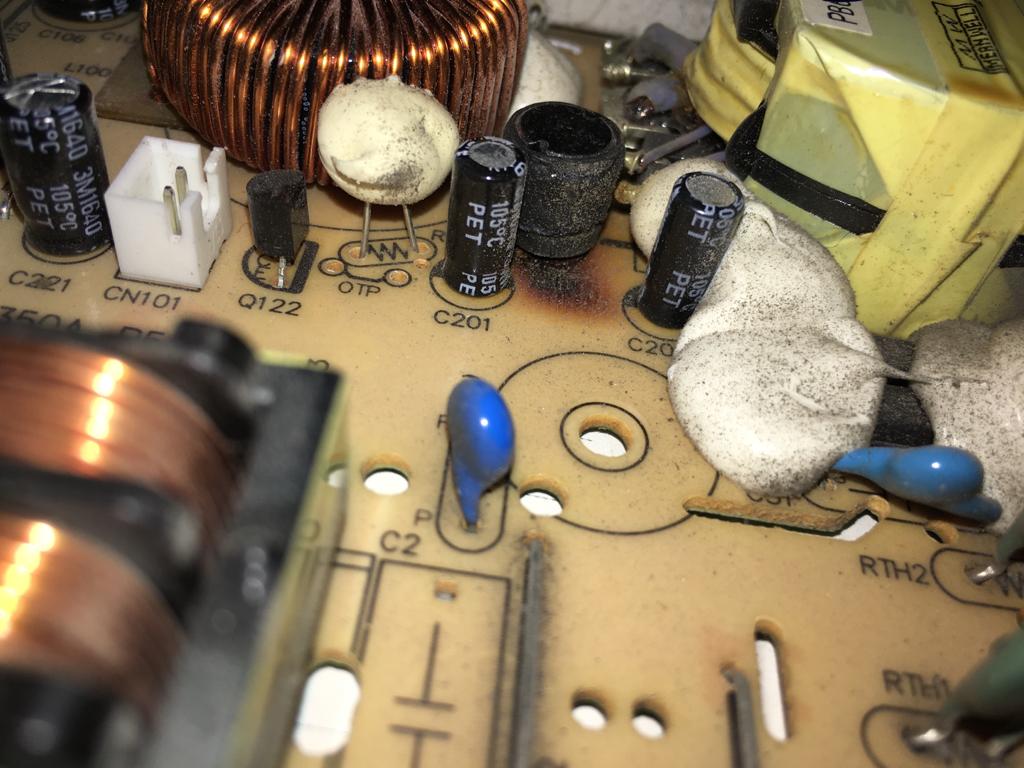

Merhaba kardeş, sorunu çözebildiniz mi? Benzer problemi bende yaşıyorum. < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi o_delibas -- 7 Nisan 2020; 0:41:32 >
Videoyu izlemek için tıklayınız  |
Bu mesaja 1 cevap geldi.
Yani  ne sonuç çıkarmalı. Optoyu tek başına değiştirdim. İnanmayanlar olduğunu bilsem saklar adreslerine gönderirdim.  |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @90numaraşanzumanyağı
Haklıymışsın sonucu çıkarmalı. Devamında diğer elemanlara da bakınız diyor. Ama kıp kıp kıp yapıyorsa opto devresinde sıkıntı vardır diyor. |
Bu mesajda bahsedilenler: @mavi-kaplan
| Hayır sorunu çözemedim. Ve arızalı smpsi şuan tekrar elime aldım bakıyorum :) |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
| trafo yanında küçük değerli frekans kondansatörü vardır 1uf 50v gibi onu değiştir öyle dene |
< Bu mesaj bu kişi tarafından değiştirildi axelfoly -- 8 Mart 2021; 13:32:48 >
Bu mesajda bahsedilenler: @YSNperformans
