PullUp ve PullDown Dirençleri Nedir ??

Cevap Yaz

Guest-C4FBA2221

7 yıl

Onbaşı

Konu Sahibi

Arkadaşlar ben Arduino ile 5 gündür uğraşıyorum, define ve const kısmına kadar geldim ancak pull up pull down dirençlerini hala anlamış değilim bir gönüllü bana basitçe anlatabilirse sevinirim.

teşekkürler

Guest-C4FBA2221

7 yıl

Onbaşı

Konu Sahibi

upDUINO

Guest-BF8E9B238

7 yıl

Yarbay

Pinden veri okumak için pini giriş olarak ayarlıyoruz ya, dışarıdan pine hiçbir bağlantı olmazsa varsayılan olarak bir değer okumamızı sağlar.

Pin pull-up yapıldıysa dışarıdan lojik 0 verilmediği sürece 1 okunur. Pull-down yapıldıysa dışarıdan lojik 1 verilmediği sürece 0 okunur.

Bir de floating input var, yani ne pull-up ne de pull-down yapılmamış olan pin. Bu pin boştaysa hangi değerin okunacağı belirsiz olur.

Bu mesaja 1 cevap geldi.

Guest-C4FBA2221

7 yıl

Onbaşı

Konu Sahibi

Hmm, peki devrede nasıl gösteriliyor, nasıl takacağız??

Bu mesajda bahsedilenler: @elektro_gadget

Guest-BF8E9B238

7 yıl

Yarbay

Programlamayı ve elektroniği ayrı ayrı çalışıp öğrenmen lazım. define const C diliyle alakalı şeyler, direnç vs. elektronik konusu. Birbirine karıştırırsan sorduğun sorular da anlamsız olur.

ahmet/elektro

7 yıl

Yüzbaşı

Pull up (yukari cekme) pull down (asagi cekme)

Pull up, pin ile +V arasina konur, sistem kararsiz

kalmamasi ve herhangi cikis (veya giris) yokken

+V (high) seviyesinde kalmasi icin.

Pull down, pin ile GND arasina konur, sistem kararsiz

kalmamasi ve herhangi cikis (veya giris) yokken

GND (low) seviyesinde kalmasi icin.

Genelde 10k ohm yeterli olur, TTL sistemlerde 1k ohm

denenebilir.

< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.

Guest-C4FBA2221

7 yıl

Onbaşı

Konu Sahibi

sağolun hocam konuyu anlamış bulunmaktayım teşekkürler

Bu mesajda bahsedilenler: @ahmet/elektro

Gömülü Mühendis

7 yıl

Çavuş

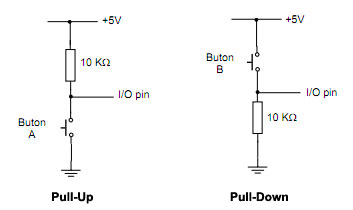

Bilgi olması açısından paylaşıyorum. Şeması şöyledir;

< Resime gitmek için tıklayın >

< Bu mesaj bu kişi tarafından değiştirildi Gömülü Mühendis -- 2 Şubat 2018; 13:29:48 >

yakaza01

7 yıl

Teğmen

Kısacası devregi parazitleri 0 ,1 algılamasını önlemek kullanılır. Yanılıyormuyum.

< Bu ileti mobil sürüm kullanılarak atıldı >
