nimh batarya deşarj devresi
Bu konudaki kullanıcılar: 1 misafir, 1 mobil kullanıcı
25
Cevap 7933
Tıklama 0
Öne Çıkarma
Cevap 7933
Tıklama 0
Öne Çıkarma
-
nimh batarya deşarj devresi
|
bu işin tam doğrusunu dile getirmişin iyi çalışma, bir pilden en iyi yararlanma ancak bu yolla olur TAM ŞARJ VE GEREKTİĞİ KADAR DEŞARJ |
Bu mesaja 1 cevap geldi.
|
Devreyi yapmak isteyenler için baskı devre şeması da benden olsun < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > Sevgi, saygı... Mayday [PC], signing off... |
Bu mesaja 1 cevap geldi.
|
çok güzel olmuş eline sağlık madaypc, pek rağbet görmedi ama çok faydalı bir devre . |
Bu mesaja 2 cevap geldi.
|
Teşekkür ederim nowanda. Ben devreni beğendim, çok kullanışlı geldi bana. Şu anda kendi şarj cihazımı yapıyorum. Piyasadakiler hep kalem pil boyutunda olanlar için, ben pil boyunun ve sayısını kendimin ayarlayabileceği birşey yapmak istiyorum ve bu devreyi ana üniteye ekleyeceğim. Sevgi, saygı... Mayday [PC], signing off.. |
Bu mesaja 1 cevap geldi.
|
kolay gelsin. devreyi bitirdiğinde yayınlarsan bilgi paylaşımı açısından yararlı olur. sağlıcakla.... |
Bu mesaja 1 cevap geldi.
| bunu 4 adet pili ayrı ayrı deşarj yapabilicek şekilde kullanabilirmiyiz yoksa 4 tane aynı devredenmı kullanmamız gerekiyor. |
Bu mesaja 1 cevap geldi.
|
Pilleri seri bağlayarak grup halinde de tek devre ile de deşarj edebilirsin ama bu yapabilmek için RV1 gerilimini ayarlaman gerekir (1V x pil sayısı). Fakat her pili tek başına deşarj etmen en sağlıklısıdır,her pile eşit olarak deşarj işlemi yapılamasını garanti altına alırsın. |
Bu mesaja 1 cevap geldi.
|
devre ve bilgi icin tesekkürler fakat yeni pillerin üstünde "no memory effect" yazıyor.. yani bu olay olmamakta.. |
Bu mesaja 1 cevap geldi.
|
Yeni pil olarak Li-ion pilleri kastediyorsanız doğrudur.Li-ion pillerde memory effect olmuyor. fakat Ni-Mh ve Ni-CD pillerde memory effect vardır. Do NiMH batteries have memory effect? Technically, NiMH batteries do not have a "memory effect", but strictly speaking neither do NiCds. However NiMH batteries can experience voltage depletion, also called voltage depression, similar to that of NiCd batteries, but the effect is normally less noticeable. To completely eliminate the possibility of NiMH batteries suffering any voltage depletion effect manufacturers recommend an OCCASIONAL, complete discharge of NiMH batteries followed by a full recharge. NiMH batteries can also be damaged by overcharge and improper storage (see the NiCd section immediately above this one). Most users of NiMH batteries don't have to be concerned with this voltage depletion effect. But if you use a device say a flashlight, radio, or digital camera for only a short time every day and then charge the batteries every night, you will need to let the NiMH (or NiCd) batteries run down occasionally.
|
Bu mesaja 1 cevap geldi.
| pic kontrollü bir devre yapamazmıyız? veya bu devrenin 4 pil i ayrı ayrı 0.9 a düşürürenini |
Bu mesaja 1 cevap geldi.
aynı devre devreden 4 tane yap o zaman...
|
| Teşekürler gardaş tam böyle bir devre ararken imdadıma yetişltin sağolasın başarılar. |
Bu mesaja 1 cevap geldi.
|
Merhaba Arkadaşlar, Bende 6 adet gp AAA pil aldım bunları bisikletin ön ve arka ışıklarında kullanıyorum şarja takmadan önce ışıkları iyice azalana kadar bekleyip sonra şarja takıyorum ama iyimi yapıyorum kötümü yapıyorum bilemedim ve sizlere sormak istedim. Piller Nimh yani deşarj olmasında fayda var fakat bu ışıklarla deşarj edince hücre başına 1v un altına iniyormudur? Voltun tamamen sıfırlanmasını istemiyorum Yardımcı olmanızı rica ederim. Kullandığım piller ; < Resime gitmek için tıklayın > Bunlarda kullandığım farlar; < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi Blues- -- 25 Mayıs 2013; 11:15:44 >
|
bu şekilde kullanmanız yanlış. pilleri kısa süre harap edersiniz. 0,9 voltun altına hiç düşmeyin. sadece ışık şiddetine bakarak bunu anlamanız da olanaksız.bir koruyucu devre kullanın. örneğin: http://static.electro-tech-online.com/imgcache/6232-Under20Voltage20Protection20Circuit.png mosfet herhangi bir p-kanal mosfet olur (IRF9540) 47k yı 22k ile değiştir. |
< Bu mesaj bu kişi tarafından değiştirildi nowanda -- 25 Mayıs 2013; 23:04:32 >
Bu mesajda bahsedilenler: @Blues-
|
Merhaba verdiğiniz cevap için teşekkür ederim ama maalesef elektronikci degilim yani bu bahsettiginiz devreyi yapamam volt ölçen multimetremi alsam ? Veya icinde desarj özelliği bulunan atabanın sarj aletleri var bunlar bildigim kadari ile 1 voltun altina inmiyor böyle bir ürün alip pillerin sonuna kadar bitmesini beklemeden önce deşarj sonra sarjmi etsem? |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
|
nowanda hocamıza tşkler baskı devresi de benden baskı pdfsi aynasını almadan basınız https://yadi.sk/i/QYB5GYZrcUDsq aresim çok iyi değil idare edin,pil pinlerine uygun metal yuva yapmanız lazım < Resime gitmek için tıklayın >< Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi porsche911turbo -- 3 Kasım 2014; 20:22:53 >
Bu mesaja 1 cevap geldi.
Elinize sağlık. 2 ohm luk direncin en az 1 watt olduğu belirteyim ben de .Yapmak isteyenlere kolay gelsin. |
yani cihaz "pil yetersiz" diye kendini kapattığında aslında şarjlı pilin %40'ı henüz kulanılmamıştır.
tam deşarj olmamış bu pil tekrar şarj edilir. bu işlem defalarca tekrarlanırsa,pil "memory effect" denilen
bir sorunla başbaşa kalır.bunu pilin kapasitesinin bir bölümünü unutması gibi düşünebiliriz.
bunu engellemek için pilleri zaman zaman tam deşarj etmek gerekir.
nimh piller için tam deşarj ,pil gerilimi 1.0 volta düşene kadar pilin kullanılmasıdır.
(cihazlar genelde 1.15V a kadar kulanıyor)
0.9 volttun altında ise pilin kulanılmaması gerekir,aşarı deşarj pil plakalarına hasar verir.
o nedenle deşarj işlemin otomatik bir devre ile yapılması muhtemel hataları önler.
pili 5-10 defa kulanıp bitirdikten sonra (cihazınızla),bu devre ile tam deşarj işlemi yapmanızı öneririm."
2008

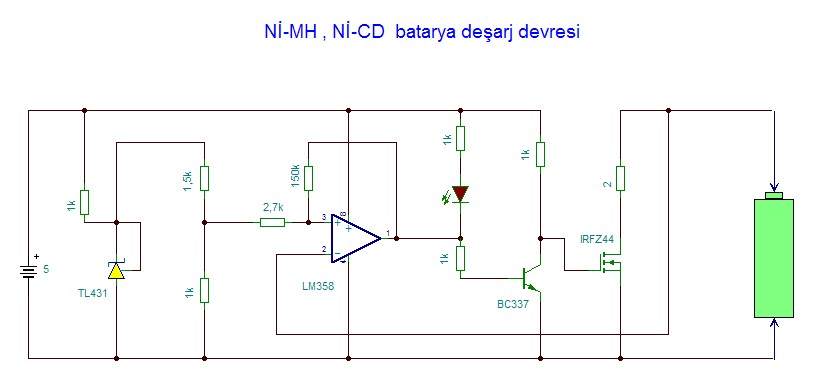

Arkadaşlar bu devreyi 2008 de yapmıştım.linkleri silinmiş, ben de çıkmadı. zaman zaman soran arkadaşlar oluyor. Hem devreyi hem linkleri yeniledim.
yeni devrenin artısı
*USB çağında 5V ile çalışıyor artık
Kolay gelsin.
.< Resime gitmek için tıklayın >
https://mini.donanimhaber.com/images/upfiles/5588/df1cc0b7-a657-4e3d-a007-19c9a79fe6be.JPG
