MOD mevsimi geldi. Youtube eklendi 15 MART 2013
kolları sıvamışın abi kolay gelsin güzel açıklama içinde ayrıca teşekkür ederim  |
Bu mesaja 1 cevap geldi.
Kollar zaten sıvalı idi ama el sürmeye vakit yoktu.teşekkürler. belki uzun yazı nedeniyle tenkitler alacağım ama amacım bitmiş bir şeyi sergileyerek mastürbasyon değil. bildiğimce, neyi, nasıl ve nerede (3 N oldu) yapacağımızı ukalalık etmeden paylaşmak. Teşekkürler dostum. |
Bu mesaja 3 cevap geldi.
Profesyonel ellerin neler yapabileceğini gösterebilecek nitelikte bir çalışma  bekliyoruz devamını. |
Bu mesaja 1 cevap geldi.
Nihayet forumda birşeyler kımıldamaya başladı, gözlerimiz bayram edecek demekki.. Ali Rıza hocam, eline sağlık. Proje öyle alel acele hazırlanmamış, her bir detay üzerinde uzun uzadıya düşünülmüş gibi görünüyor. Sonuçta ortaya güzel birşey çıkması kaçınılmaz sanıyorum. Başlangıç olarak en hoşuma giden, anakart tepsisinin geriye doğru devrilebilmesi oldu. Bu sayede kart üzerindeki işlemler daha kolaylaşır. Ama hortumların biraz uzun tutulması gerekecek sanıyorum. Kolay gele.. |
|
Diğer arkadaşlarında belirttiği gibi forumda hareketlilik var ve bu hepimizin heyecanla beklediği birşey. Yeni modlar, yeni fikirler ve ssler. Kaliteli bir mod daha ortaya çıkıyor kanımca. Allah kolaylık versin. Devamını bekliyoruz. İyi çalışmalar  |
Bu mesaja 1 cevap geldi.
|
BUGÜNE KADARKİ HAYRAN OLDUGUM İLK KASA AMA TEK DEGİL CUNKI HAYRAN OLDUGUM DİGER KASADA AYNI KİŞİDEN ÇIKMA mod mevsimi basladı evet.Sonuda iki ortak yayınlara basladık.Kendi konuma yenii fotograflar ekleyecegim ama annem trafık kazası gecırdı onunla ılgılenıyorum. |
Bu mesaja 1 cevap geldi.
|
Bir takip daha bizi bekliyor. İyi bir iş çıkacağına inanıyorum. Fakat oldukça büyük bir kasa olacak gibi duruyor. |
Bu mesaja 1 cevap geldi.
Ben de öyle görüyordum ilk başta , ama sonra ikinci kasayı yapınca bunun bayağı küçük olduğuna karar verdim. kasanın ölçüleri Genişlik=75cm, yükseklik =65 cm derinlik= 20 cm. Kaldıki bir armor 6000 kasanın 60x24.5x62.5 cm olduğunu göz önüne alırsak... |
Bu mesaja 1 cevap geldi.
Dostum 2. dosya hazırda.. ama başkalara da biraz meydan kalsın diye bekliyorum. burası babamızın tapulu malı değil . buakşam veya yarın girerim bir bölüm daha, detaylarla ilgili.. TŞK. |
Bu mesaja 1 cevap geldi.
Takipteyim.. | Tüm iyi dilekleriniz ve teşvikleriniz için teşekkürler. arg-ist(MOD CENTER) |
Bu mesaja 1 cevap geldi.
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
Youtube videosu:
http://www.youtube.com/watch?v=WoSB7AfrnFo
Konunun yayınlandığı yabancı siteler:
Hardwareluxx de.
http://www.hardwareluxx.de/community/f143/transformer-case-996669.html#post21592907
Overcloc net
http://www.hardwareluxx.de/community/f143/jumbo-case-997157.html
MOD MEVSİMİ GELDİ PART 1
Uzun bir süre ara verdiğim mod çalışmamadan bazı fotoları ekliyorum genel olarak eski çalışmaları silmeden yapılan değişiklikleri ekliyorum.fotoğraflama devam ettikçe yeniler ilave olacaktır.çalışmanın bitmesinden sonra hepsini bir düzenler kısaltır ve sergi bölümüne atarım .projelerde maksat yolu göstermek olduğu için böyle yapmaya karar verdim hatalarımız af ola… arg-ist
Bir mod sohbetine başlarken fark ettiğim , DH nın ve diğer forumların üzerinden ölü toprağını atarak,ufak ufak mod çalışmalarına başlamış olması, sevindiricidir.Çorbada bizim de tuzumuz olsun istedim.
Bütün mesele Raven kasanın çıkışı ile başladı Ravende anakartın farklı konumu hep aklımda olan bir şeyin gerçek olabileceğini göstermişti.Benim yapamadığımı onlar yapmıştı. Ben olayı Raven kasadan daha ileri götürmeye karar vermiştim .modding işinde baz olarakCoolermaster stc 101 (çift psu lu) ilk göz ağrımdı , ama thermal 6000 sürgülü kart tepsisi ile bir adım önde giderken gözüme bir server ilanı takıldı ve forumdan bir arkadaştan 40X62X19 cm ölçülerindeki server kasayı 25 liraya aldım,ve yola çıktım.
Yapılacak iş
1-en az 2 döngülü bir su soğutma kasası yapmaktı.
2-Kasadaki işlemleri daima göz önünde görmek. Yani bir tür test kasası özelliklerine sahip ama rahatlıkla masa üstüne konabilecek bir kasa olmalı idi.
3-Ravende olduğu gibi slotlar üste bakmalı idi ve kablo bağlantıları üstte her zaman ulaşılabilecek yerde olmalı idi. Kasa arkasında kablo takacağım diye uğraşmaktan bıkmıştım.
4-Anakart tablası çekmece veya benzeri şekilde olmalı idi. Kasa tasarımı üzerinde çalıştıkça su suğutmalı bir kasada çekmece kullanmanın imkansızlığını gördüm , bunun yerine sanırım yapılmamış şeyi tasarladım ve tablayı menteşe ile arkaya devirdim .
3-Modla uğraşan birçok arkadaşın içine düştüğü yanlışlık dikkatimi çekiyordu.Mod için bir sürü fan kontrolcu vs alıp 5.25 çekmecesine takıyorlardı. Aynı zamanda su soğutma yapıp yana pencere açıyorlar, ışıklandırıyorlardı.
Bu kişiler,kasaların 5.25 çekmecelerini göz önüne alırlarsa yan pencere ve kasa içi gürültüye gidiyordu. Veya aksi kasa içine , yan tarafa bakarlarsa ön taraftaki her türlü gösterge, araç, görünmez oluyordu.Bunu önlemeliydim , yani bütün 5.25 ler bana bakmalı ve gözümün önünde olmalı ,aynı zamanda o kadar uğraşarak yaptığım ,yan pencere ,kasa içi bana dönük olmalı ve beraberce görülmeliydi.
4- Su soğutma kolay kolay su koyvermiyecek seviye ve kapasitede olmalı idi.Bu nedenle takılacak parçaları toplamaya başladım.alımda ağırlığı önceliği kontrol araçlarına verdim termometreler termostatlar fan kontrolcular lcd ekranlar gibi...Aldığım ama hiç kullanmadığım Alphacool 240 radları kullanmadan sattım . hedef büyüttüm.başlangıç safahasında bunları yayınlama gibi bir düşüncem olmadığı için basit bir cep telefonu ile birkaç resim çekmiştim, başlangıçtaki bu kalitesiz fotolar için peşinen özür dilerim.
Konuyu ve fotoğrafları kolay takip açısından belitmeliyim :gri renkli astarlı olarak görülen fotolar kasada ilk yapılan çalışmaların sonucudur. siyah boyalı olarak görülen fotolar se kasada yapılan ilave değişikler sonucu kasanın son geldiği halin fotolarıdır . gelişimi göstermek açısından silinebilecek fotoları dahi silmedim . nekadar palnlı olarak yola çıksakta eski bir kasayı revize ettiğimiz için zorunlu zikzaklarında görülmesini istedim.
En baştan söylemek durumundayım . bu çalışmamada amaç komple bitmiş projeyi sunmak,en son donanım ürünlerini teşhir etmek değildir. Birtakım hazır elemanı bir araya getirip kendimi tatmin etmek değildir.
Hedefim en basit bir server kasadan neler yapılabileceğini ve nasıl yapılabileceğini arkadaşlara kademe kademe göstermektir.Bilgisayar işinde hiç alakamı çekmeyen konu SOFTWARE orta derecede alakadar olduğum şey HARDWARE ve beni esas ilgilendiren heyecanlandıran konu modifikasyon işi özellikle mekanik işleme dayanan işler olacak. Örneğin kasanın içine koyacağım anakart konusunda daha hala karar verebilmiş değilim . servis imkanı dolayısıyla Asus Extreme III aklımın köşesinde ,ama su soğutmalı bir Evga aklımdan hiç çıkmıyor bakalım zaman ve maddi imkanlar neyi gösterecek . O zamana kadar bende bu kasa ile oyalanırım beraber olmak isteyenler buyurun yolculuğumuza..
Aldığım kasa şöyle bir şeydi:
< Resime gitmek için tıklayın >
Kasayı güzel bir hanım gibi hafiften soymakla işe başladım
< Resime gitmek için tıklayın >
İşi delikanlılar gibi ileri götürüp yavaş yavaş soymaya başladım(kasayı !!)
Kasada ana kart çekmecesi de vardı.
< Resime gitmek için tıklayın >

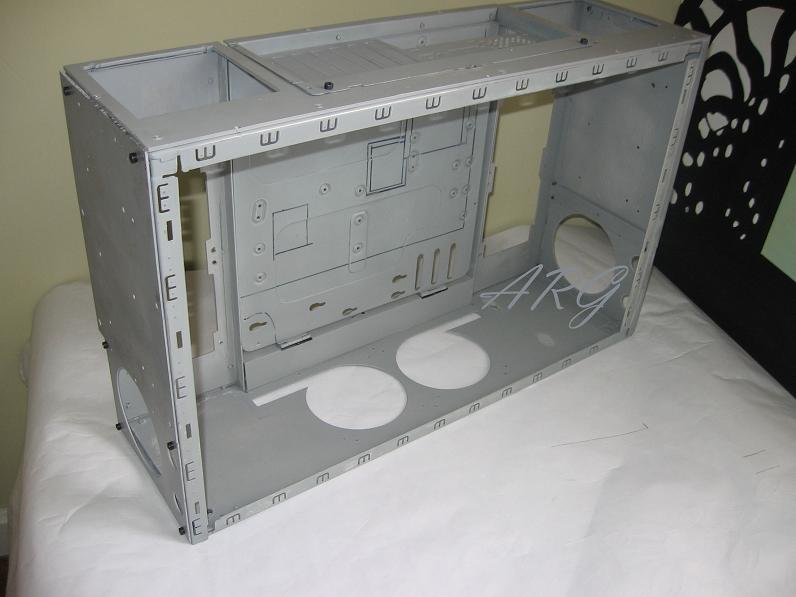

Güzelim kasayı yan yatırdım.içini dışını boşalttım kestim biçtim diktim ve bu hale dönüştü. 5.25 çekmeceleri de söküldü.aleminyum köşebentle ilaveler yapıldı.
< Resime gitmek için tıklayın >
Bu durumdaki kasanın önden görünüşü
< Resime gitmek için tıklayın >
Kasanın arka taraftan görünüşü. Ama bu ölçüde bir kasa bana yetmiyordu. Kasaya ilave yapmaya karar verdim. Bu ilave kasayı 5.25 çekmeceler için yani kontrol kabini gibi düşünmüştüm.
< Resime gitmek için tıklayın >
Bunu 20X20 aleminyum köşebent konstrüksiyon ile yaptım üzerine aleminyum levha kaplamaya karar vermiştim. Aslında saçta olabilirmiş bunu ilerledikçe fark ettim ama geri dönmedim. Devam
< Resime gitmek için tıklayın >
Bu ilave kasanın üstüne asıl kasayı koyunca böyle oldu.
< Resime gitmek için tıklayın >
Giydirme işi için(kasanın dışını kaplamak) kullanacağım aleminyum levhaları hassas kesim için CNC routerde kestim.kıvırma işlerini cakada yaptım.Bunu için sobacıya çıraklık yaptım.
< Resime gitmek için tıklayın >" target="_blank">< Resime gitmek için tıklayın >
Parçaları yerine koyunca böyle bir kasa taslağı çıktı ortaya. Anakart ortada idi,kablo çıkışıları ravendeki gibi üste alınmıştı.Kart tepsisinde sürgü yerine menteşe ile arkaya tam devrilme sağlanmıştı.Bunun için özel bir menteşe gerekiyordu bu ufaklıkta imal edilmediği için iki ufak menteşe birbirine monte edilerek bir tür akordeon menteşe yapıldı bununla kart açılırken köşede yapacağı takılma önlendi. Çünki kart tepsisi açılırken yukarı doğru 2-3 cm kadar kaldırılabilir.
Anakart tepsisinin iki kenarında simetrik olarak radyatör yerleri vardı.Başlangıçta kalın tip240 lıkAlphacooll rad kullanmayı düşündüğüm için yerler buna göre hazırlanmıştı. Sonra bu 360 a göre değiştirildi.
Kasanın iki yanındaki saçlar dekupe edildi bunların yerine aleminyum tablalar yapıldı . bundan maksat yan parçalarında istenildiğinde sökülmesini sağlamak ve üzerindeki elemanları dışarıda rahatça sökmek ve takmaktı.
Tabanda iki adet fan yeri (emiş için) ve yanında alttan gelen kabloların üste geçişini sağlayan yırtıklar bulunuyor.
Üstte anakartın iki yanında iki adet boşluk ve bunun üzerine gelecek tahliye fanları için yer açıldı.
< Resime gitmek için tıklayın >
Başlangıçta 240 lık radyatörler için açılan yuvalar Thermochill TA 120.3 için yeniden yapıldı.
FOTO= radların önden görünüşü
K2 < Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
K1 < Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
Alt kasada sol yanda PSU için universal bir yuva yeri bırakıldı tabanda PSU nun emiş fanı için hava deliği açıldı. Yine tabanda kasanın hava emişi için yuva bırakıldı.Şimdi birçok arkadaş bana tabandan emişle yerin bütün tozunun içeri dolacağını söyliyecek! Bu nedenle PSU kasanın arkasına taşındı.
FOTO
K7 < Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
Dekupe edilmiş yan pencere(bana göre ön pencere) ve 5.25 slot yuvaları.
< Resime gitmek için tıklayın >
Dekupe edilmiş yan panellerin yerine aleminyum plakalar monte edilince böyle bir görünüm aldı.
Aleminyum plakalar sabit yerlerde pop perçin ile sabitlendi ,demonte olanlar ise 4mm imbus vida için kılavuzla diş çekilerek imbus vida ile monte edildi.
< Resime gitmek için tıklayın >
Kasanın arka görünüşü ve kapağın açılışı.
< Resime gitmek için tıklayın >
Kapak tam olarak arkaya devrilebiliyor ve kart üzerinde rahat çalışma imkanı sağlıyor.Ana kart tepsisinde gerekli yerleri dekupe ettim . Belki kartımı değiştirmeyi düşünebilirim, dediğim gibi kartı da değiştirdim.
< Resime gitmek için tıklayın >
Daha sonra rad olarak thermochill 120x3 te karar kıldım. Ürünü getirdim ama bu arada forumda arkadaşların ürün teminindeki sıkıntılarını görüp satışa yönelik şeyler getirdim. Kendim için getirdiğim rad ı bile satmak durumunda kaldım ve sonunda kendim için radyatör bulamaz hale geldim.
Bu arada aleminyum olan yerler…aleminyumun boya tutmaktaki sorunu nedeni ile - EPOXİ astar aleminyum astarı ile astarlandı. Sonrasında kasa komple spray astarla astarlandı. Zımparalandı ve tekrar 2.kat astarlandı.
Tam bu devrede forumdan tanıdığım ramazantc adlı arkadaşla bu kasa çalışmalarını kısmen paylaştığım için ondan bana abi (bana böyle hitap eder ,zaten yaşça ondan çooook büyüğüm. belkide forumun en yaşlı üyesiyim) bana yardımcı ol, iddialı bir kasa yapmak istiyorum deyince,benim proje kenara bırakıldı ve ramazantc nin proje üzerinde beraberce çalışılmaya başladık o projenin nereye geldiğini zaten yeni heyeceanlar başlığı altında ramazantc arkadaşımız anlatıyor..işte bu kadar gecikmemin suçlusu....
Link:
http://forum.donanimhaber.com/m_44202642/tm.htm
Söylediğimi yaptım 360 lık radları getirdim ama bu seferde 120.1 thermochilleri getirdiğim halde bu kasada kullanmadım onların yerine EK nın 45 mm kalınlıktaki radlarını kullanmaya karar verdim ve kullandım.
FOTO
K22
< Resime gitmek için tıklayın >
Ankart tepsisi menteşe ile arkaya açılırda radyatör taşıyıcıları niye açılmasın deyip radyatör taşıcıcı plakaları da arkaya yatar şekilde yaptım . bu sayede radyatör ün montajı+fanlar rakorlar hepsi kasa dışında takılabiir hale geldi.
FOTO= 360 lık radların arkaya açılması
K3 < Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
K4 < Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
Yanlarda yer alan 120 lik radlar zaten bağlı olduğu plaka ile açılabilir durumda idi , bunların üzerindeki HDD taşıyıcı plakalarda sökülüp takılabilir durumda…
Hazır terminatör olma yolunda ilerlerken PSU yerinde de bir değişiklik yapayım dedim ve PSU yu anakartın arkasını kapatan kapağın üzerine aldım. Tabii onuda menteşeli olarak kolaylıkla arkaya açılır hale getirdim .bu sayede hem PSU ya müdahale kolay oluyordu kasa dışında olduğu için hemde PSU yu dışarıdaki soğuk hava ile soğutmuş oluyordum kasanı içindeki sıcak hava ile soğutayım derken ısıtmaktan kurtulmuş oldum.PSU evvela bir plakaya monte edildi. Bu aynı zamanda anakart tepsisinin kapağını kapatan arka kapaktı.
K11 < Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
K5- < Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
K6 < Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
- PSU nun arkaya açılması.PSU nun taşıyıcısı plaka arkaya devrildikten sonra içerde kalan anakart taşıyıcısıda arkaya açılabiliyor. PSU olarak şu an elimde olan CORSAİR TX 850 yi kullandım . modüler olmadığı için kabloları toplama sorunu vardı bunları da kapak üzerindeki PSU yu tutan levha kapak ile toplayıp saklayabildim sadece ihtiyacım olan kabloları kasa içine aldım diğerleri kapalı kutu içinde saklandı.
fazla kablolar bu iki kapak arasında ve alttaki çekmecenin içinde saklanıyor uygulamada.
K 8 < Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
K9 < Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
K10 < Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
BÖLÜM 2
KASANIN KULLANIMI VE SEÇİLEN MALZEMELER
Birinci bölümde anlattığım gibi kasa 2 ayrı parçanın birleştirilmesi ile oluşuyor
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
YENİ ÇIPLAK KASANIN ÖNDEN GÖRÜNÜŞÜ
FOTO 1 deki Üst kısım,anakart + 4 radyatör + 2 rezervuar + 4pasif soğutmalı hdd ve 2 adet pompayı barındıracak.Bu bölümün dibindeki2 adet fan deliği ve buna bağlı yırtık alanlar alt kısım ile üst kısım arasındaki kablo geçişleri için düşünüldü. Buraya takılcak fanların alt kısmında plexiden bir hazne bulunacak. Bu hazne ile tabandaki plexi hazne arasında bağlantı resimde görülen fan duct veya airduct denilen mesafe ayarlı parça ile 2 fana hava sağlayacak bir sisteme dönüştü .. altta hava girişinde toz filtresini söylemeye gerek yok herhalde..bunun için silverstone petek filtreyi tercih ettim.
< Resime gitmek için tıklayın >
FOTO
K1aa < Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
Not:funduct ile ilgili parçalar projeden çıktı bunun yerine arka kapağa 2 adet 120 lik hava deliği açıldı ve buralara SİLVERSTONE un petek dokulu fan gril ve filtresi takıldı.
FOTO= SİLVERSTONE FİLTRE
< Resime gitmek için tıklayın >
kasaya önden baktığımızda anakartın sağ ve sol tarafında bulunan 360 lıkradyatör taşıyıcı plakalar ve yinekasanın sağ ve solunda bulunan 2 adet 120 lik radyatöre ait plakalar bağımsız bir aleminyum plakadan oluşmaktadır istendiğinde çıkarılabildiği için thermochill 360 a yer açmak üzerer çıkarıldı (mevcut fotolar eski halidir )Buralara 2 adet 360 lık thermochill rad gelecek.
< Resime gitmek için tıklayın >
K1aa < Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
.radları bu plakanın arkasına ve dışarı monte edeceğim içerde bunları soğutacak 8 adet Scythe 120x25mm SlipStream SY1225SL12SH - 110 CFM fan kullanmaya karar verdim .
Bu konuda da bir değişiklik yaptım kasada konsept olarak siyah ve beyazı seçtğim için 360 lık radlarda beyaz bir fan kullanmak istedim . ve SİLVERSTONE FM 123 fanları kullandım. Bu fanlarda 106 CFM kapasitesinde olduğu için radlarda sorun olmıyacaktır.bu fanları beyaz 8 adet led le ışıklandırdım. Ve beyaz sleeve ile sleeve yaptım. Bunun dışında kullanılan fanlar scythe .
FOTO= kullanılan fanlar ve anakart besleme kablosu uzatma gerektirdi.fotoğrafta fanlar ve elektrik malzemelerinden bazı örnekler.
K19 < Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
seçtiğim thermochill radyatörler 110 CFM için optimize edilmiş olduğundan fanların iyi bir seçim olduğunu düşünüyorum zaten kasadaki bütün fanlarda seçimim bu fandan yana oldu. Bu sayede fanlarda malzeme birliğini de sağlamış olacağım.fanların sesi tam devirde 37 desibele çıkyorsada bunu normal de fan kontrolcu ile düşürmeyi hesaplıyorum.Vede su soğutmayı sesizlik için yapanlar gurubundan değilim..
kasadaki 4 adet radyatörde 10 adet fan var bunları kontrol için lamptron digital fan kontrolcuyu tercih ettim. Ve bu fan kontrolcuların sayısını 2 adete çıkardım.2. fan kontrolcuyu daha ziyade in-line termometreleri değerlerini görmek için kullanacağım.
< Resime gitmek için tıklayın >
Lamptron FC-5 Black Fan Controller with VFD Display 7 renk ayarlanabilir floresan display+ 4 kanal ısı kontrolu,+4 kanalda kanal başına 30 watt a kadar fan kontrol edebilir..scythe fanlar 0.53 watt olduğuna göre bir radyatörde 3x12x0.53=19 watt eder daha rahatça 10 watt kaldırır (gerektiğinde ilerde 4x120 radyatörlerde kullanmak üzere).bu kontrolcuyu sadece 4 adet radyatör için ayırdım
< Resime gitmek için tıklayın >
Bunun dışında fan kontrolcu olarak NZXT nin sentry LXE modeli harici dokunmatik modeli masa üstünde olacak .
FOTO
K21 < Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
Bunu için sot yerleri yan bölümde açılmıştı bu slotlardan birinde 2 li E-Sata slot diğerinde harici fan komtrolcunun bağlantı slotu ve 3 cüde ise 4 adet USB 2.0 slot yer alacak.
KX < Resime gitmek için tıklayın >
Kasaya yanlardan baktığımızda.2 tane 360 thermochllin dışında kasanın sağ ve sol tarafında dışlarda orta bölümde işaretli yerlerde 2 adet 120 lik extra radyatör yer alıyor bunları duruma göre sistemin arasına monte ederek aralardada su sıcaklığını düşürmeyi hayal ediyorum.Bu radyatörleri elimde 2 adet Thermochill 120 olmasına rağmen değiştirdim ve daha ince olan EK 120 kullanmayı tercih ettim,bu radyatörlerden çok fazla performans beklemediğim için…
FOTO
K22 < Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
Ve kasada kullanılmak üzere hazır radyatörler. 2 adet THERMOCHİLL TA 3.120 + 2 adet TA 1.120 + 2 adet EK 120
FOTO
K 16 < Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
Yine kasanın dışında sağ ve sol tarafta 2 adet pompa bulunuyor.Gerek fiyat(230 usd) gerekse 24 volt ile çalışması nedeniyle bu işin rollsroyce u olan İWAKİLER e bulaşmadım
Bu pompaları altaki kasanın arkasına dışarı aldım .
FOTO
K20 < Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
üst kısımda bunlardan boşalan yerler 2 adet sıvı filtresi….
Kullandım bununla sisteme radyatörden giren sıvıyı filtre ederek bloklara veriyorum.Filtreler alltaki iki vana ile giren ve çıkan suyu kapatarak sistemdeki sıvıyı boşaltmadan filtrenin temizlenmesi imkanı veriyor.
FOTO =sıvı filtresi
K14- < Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
K15 < Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
CPU blokta ise yerlilerin iyi performansa sahip olmasına rağmen tercihim performans ile beraber görsellik nedeniyle SWİFFTECH XT den yana oldu. Bunda da bir değişikliğe gittim ve yeni tipi olan SWİFFTECH XT Rev2 i kullandım
< Resime gitmek için tıklayın >
Hortum olarak ½ ID ¾ OD hortum planlamıştım.
Hortumlarda da değişiklik yaptım , zaten kasa içinde ki çok miktardaki hortumun olumsuz etkisini azaltmak için 7/16 ID ve 5/8 OD (11.1-15.9mm) Masterkleer UV Beyaz hortum kullandım .bunu kullanmaktaki en büyük nedenim TR de bulunması ve hortum getirmenin zorluğu idi..
Rakor olarak Bitspower serisi sıkmatik rakorlar tercihim.tabiki rakorlarda 7/16-5/8 bitspower sıkmatik seri..
< Resime gitmek için tıklayın >
Rezervuar olarak MAGİCOOL un silindirik 250 mm leri vardı elimde onları kullandım

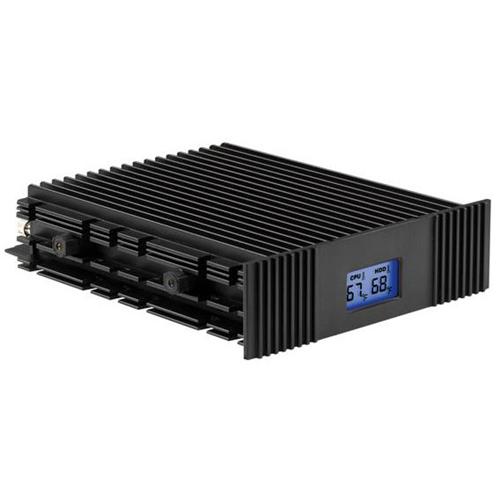

120 lik radyatörlerin üstündeki işaretli düz alana biraz modifiye ettiğim 4 adet XİLENCE pasif hdd soğutucuları geliyor.
< Resime gitmek için tıklayın >
Bu soğutucuların ön kısımlarını değiştirdim termometrelerini 5.25 çekmecelerine aldım .ön panel yerine diğer yüzeylerdeki soğutucu profile yakın aleminyum profil monte ettim.
Bu soğutucuların profili ile hem HDD leri pasif soğutmak hem dekasaya kaslı bir görünüm vermeyi amaçladım aynı görüntüyü kasanın üstünde yapacağım fan kapaklarında ve kablo kapağında da kullanarak bir bütünlük sağlamayı düşünüyorum.
Başlangıç bölümünde söylediğim gibi anakartın slotları üst kısımda orta bölümde yer alıyor .bunun sağında ve solunda 2 adet 120 lik fan yuvası bulunuyor.tabandan gelen soğuk havanın konveksiyon ile yükselmesi prensibine bağlı kalarak fanlar kasanın üst kısmına ve anakartın sağına ve soluna yerleştirildi. Başlangıçta prensip olarak kasa içinde hiçbir cihazın erişilemez veya zor erişilir noktada kalmasını istemediğimden her şeyi rahatlıkla sökebilir ve dışarıda bakımını yapabilir halde yapmaya gayret ettim.. bu nedenle radyatörler gibi fanlarda mümkün olduğunca dışarıdan monte edilmeye uygun şekilde düşünüldü.
< Resime gitmek için tıklayın >
Bu fanların üzerine ve slotların üzerine kablo dağınıklığını kapatmak üzere 3 adet kapak düşünüldü. Evvela bunlar plexiden kutu olarak ve üzerindeki gerekli ızgara delikleri delinerek yapıldı bu plexi işlerinin yapımında mümkün olduğunca hassaslık elde etmek için kesim ve dekupe işleri cnc router ile yapıldı.
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
Daha sonrasında bu kutuların üzerine, söylediğim kaslı görüntüyü vermek ve düşündüğüm başka bazı şeyleri yapmak üzere L şekline parçalar kesilerek yapıştırıldı. Ve parçalarla kutular bu görüntüyü aldı.
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
Bu kutuları denemek amaçlı kasa üzerine koyunca şu görüntü ortaya çıktı.
< Resime gitmek için tıklayın >
Kutulardan daha detaylı foto isteyenler için
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >

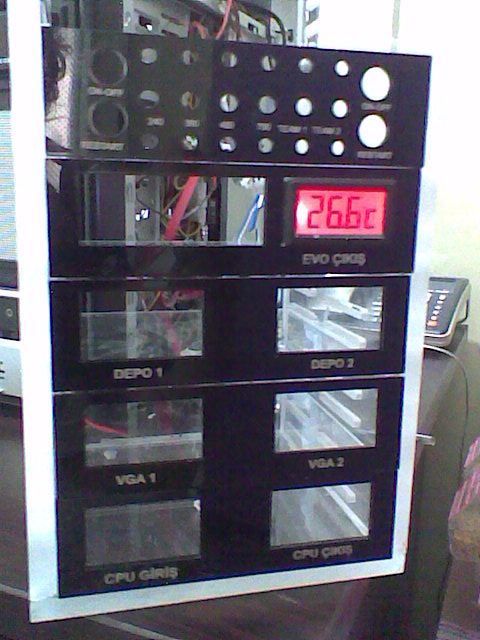

5.25 çekmeceleri 3 adet 5.25 in üst üste gelmesinden oluşan çerçeveler içinde,4 blok halinde yani 4x3= 12 adet 5.25 çekmecesi var. Bu çekmeceler birbirinden bağımsız plexiden yapılmış çerçevelerin içine oturacak.
< Resime gitmek için tıklayın >
Plexiden şimdilik yapılmış parçalar.
< Resime gitmek için tıklayın >
Bu çekmecelerin içine fotodaki gibi plexiden yapılmış çekmeceler monte ediliyor.ön kapaklar siyah plexi ve üzerlerinde gerekli pencereler dekupe edilmiş durumda bu çekmecelere ait daha evvel ramazantc arkadaşımızın kasası için yaptığım örneklerde olduğu gibi guruplar oluşturulacak.
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
İkinci bölümün sonu sonsuz sabrınız içinteşekkürler. arg-ist
kısa bir bayram tatili. bütün forum üyelerinin bayramını kutlarım .
MOD MEVSİMİ GELDİ 3
BÖLÜM 3 plexi ile yapılan parçaları detaylandırmak.
2 bölümde: ‘’ Daha sonrasında bu kutuların üzerine, söylediğim kaslı görüntüyü vermek ve düşündüğüm başka bazı şeyleri yapmak üzere L şekline parçalar kesilerek yapıştırıldı. Ve parçalarla kutular bu görüntüyü aldı. ‘’ demiştim
< Resime gitmek için tıklayın >
bu düşündüğümü gerçekleştirmek için bir kademe ileri götürdüm plexileri siyaha boyadım ,ama bunu yaparken plexilerin üzerindeki ilave parçaların kalınlık kısımlarını maskeleme bantı ile kapattım.ve buralaraın boya almasını önledim. plexilere önce 2 kat epoxi astar ile (plexi de zor boya tutan bir malzeme – bu konudaki yardımlarından dolayı AMFİBİ- dostuma teşekkürler.) astarladım sonra akrilik spray astar 1 kat ve üzerine gerektiği kadar kat halinde akrilik siyah mat spray boya attım . boya olarak
MOROVİA marka Epoxi astar
KEEN marka akrilik spray astar
PRESTO marka akrilik mat siyah sprayboya kullandım
EPOXİ astarın uygulamasını ben fırça ile yaptım imkanı olan tabanca ile atabilir.sadece ve sadece selilozik tiner ile inceltilir!!
Bu uğraşının sonunda ortaya şu ürünler çıktı.
Fanlar üzerindeki kapaklar
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
Slotlar üzerindeki kapak
< Resime gitmek için tıklayın >
Ve bütün kapaklar bir arada
< Resime gitmek için tıklayın >
Boyama işlemini yaparken kapakların iç kısmını boyamadım özellikle….. çünki bu kapakları içerden ışıma yöntemi ile ışıklandırmak ıstiyordum….
< Resime gitmek için tıklayın >
bu arada bildiğim, mesleğim gereği iyi bildiğim. Ama unutkanlıktan uygulamadığım bir fizik kuralı nedeni ile başım derde girmişti… kapillarite(kılcallık) denen olayı bildiğim halde ihmal etmiştim . L şeklindeki parçalar kutunu üzerine yapıştırılırken arasına klorform sıkılıp bir birine yapıştırılmıştı ama bu yapışma her noktada olmamamıştı aslında benim yapıştırma işleminden sonra rezevuar yapımında olduğu gibi bu yapışan yerlerin iki tarafını kalın eritilmiş plexi ile takviye etmem ve arasına boya girmesini önlemem gerekirdi ihmal kurbanı olduk bu nedenle plexilerin arasına boya sızdı kılcallıkla…içerden bakınca yapışan yerlerde boya olmaması gerekirken , buralarında boya aldığı yakın çekimde görülüyor..
< Resime gitmek için tıklayın >
bu sızıntının etkisini ölçmek için deneme amaçlı kasanın içine 2 parça kırmızı şerit led koydum yüzleri plexiye bakacak şekilde….. Maksat kapağın içini değil, dışınıyani L şeklindeki ilave parçaların kalınlığını aydınlatmak olduğu için……
< Resime gitmek için tıklayın >
bu şekilde yaptığım uyduruk aydınlatmada kapaklar şöyle bir görüntü aldı.
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
Burada bazı şeyler ortaya çıktı uçlardaki aydınlatma istediğim gibi net kesintisiz gölgesiz olmamıştı. ledlerin geldiği yerlerde ışık tabiî ki fazla oluyor ve ledler dışarıdan görünüyor. Ledlerin bu görünmesini önlemek içinbelki içerden matlaştırma yolunu deniyebilirim, sorun değil ama boya sızmasını önlemek için bir şey yapmalımıyım, yoksa böyle bırakmalımıyım daha karar vermedim sizce ne dersiniz
Örneğin şöyle delice bir işe kalkıp içerden plexinin geldiği yerlere yeterince 3 mm delik açıp kutunun plexisinden aşağı inerek(en az 5 mm+ led boyu kadar) kanatçıkların içine 3 mm led salmak mümkün ama çokta akıllı işi gibi görünmüyor şimdilik
< Resime gitmek için tıklayın >
Matkapla tek tek led deliği açmak. ve plexinin 5 mm olduğunu düşünürsek bayağı da riskli her zaman dışarı çıkma ihtimali var ne dersiniz………
Matkapla delme cesaretini gösteremedim ve bir daha sefer bu hatayı yapmamak üzere olayı böyle bırakmaya karar verdim.
MOD MEVSİMİ GELDİ 4
BÖLÜM 4
Daha önceki bölümlerde kasanın üstüne gelecek fan kutuları ve bunların ortasındaki slotların kapak kısmını ve detaylarını görmüştük.
< Resime gitmek için tıklayın >
Ve bu kutuları kasanın üzerine monte etmiştik
< Resime gitmek için tıklayın >
bu bölümde bunlarla uyumlu olarak 4 adet silence pasif HDD soğutucusu üzerinde yaptığımız değişikliğigöstereceğiz
< Resime gitmek için tıklayın >
HDD kutuları yatay değilde dikey pozisyona kullanılacağı için görüldüğü gibi öndeki orijinal kapak sökülmüş buradaki 2 li lcd termometre 5.25 çekmecesine aktarılmıştır.bu ön kapağın yerine aleminyum soğutucu profilden plexilerdeki gibi kanatçıklar oluşturuldu ve ön kısmında bir bütünlük içinde olması sağlandı.
< Resime gitmek için tıklayın >
Bu hdd soğutucuları yeni haliyle kasanın iki yanındaki yerlerine monte edilince şu görüntü çıktı.
< Resime gitmek için tıklayın >
Hdd kutuları monte edilmiş halde kasadan detaylar
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
Hdd kutuları ve plexi kutuların birlikte yandan görünümleri. Alta fan yuvası gibi görülen delik buraya konacak 120 lik radyatörlerin yeridir.
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
Hdd ve plexi çekmecelerin önden görünüşü
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
Üste gelen plexi kutuları deneme amaçlı kırmızı ledle aydınlatmış ve bu görüntüyü elde etmiştik. Konsept olarak led rengini kesin belirlemiş değilim bu alınacak anakarta bağlı olarak değişecektir.su soğutmalı bir EVGA karta gidersem aydınlatma muhtemelen mavi olacaktır. ASUS RAMPAGE III EXTREM kart ile bu renk kırmızı olabilir. Anakart ASUS RAMPAGE III Black E dition olarak gerçekleşince herhalde aydınlatma fıstık yeşili olacak bu gidişle…ben en iyisi RGB led döşiyeyim neme lazım…
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
Bu ışıklandırma çalışmasını yaparken farkettiğim şey 2 sıra şerit ledin direkt aydınlartmada yeterli gelmediği bu sayıyı 3 veya 4 sıraya çıkarmanın gerektiği idi ayrıca ışığın difüz dağılmasını sağlamak için bir difüzör kullanmak gerektiği..
ledler arasında boğuşurken bir şey geldi aklıma... ben daha evvel bir çok forum üyesine takılmıştım modifikasyonu sadece ampul sallandırmak olarak anlıyorlar diye şimdi kendim aynı yanılgıya düşmek üzereyim galiba..... neyse ki fiş elimide ...çekerim fişini olur biter... arg-ist
Bundan sonra yapılacak iş CPU blok ve RAM bloğuda getirip donanınımı ve soğutmayı kurmak.sıvı olarak gözümü karartım beyaz(şeffaf değil) sıvı getirmeye çalışıyorum bir belge temin edebilirsem gümrük için onu getireceğim.olmazsa şeffaf UV Mavi sıvı düşünüyorum.
MOD MEVSİMİ GELDİ 5
Bu bölümde kasanın içine girecek hardware ve bunlarla ilgili blokları incelemek istiyorum.
Anakart olarak maceralı bir bekleyişten sonra 1 adet ASUS RAMPAGE III Extrem Black Edition almak kısmet oldu .kartın modeli eskidi ama ilk gelen bir kaçtaneden sonra bir daha listelere giremedi hala..
FOTO= ANAKART
< Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
Bu anakartı EK nı bloğu ile soğutmaya kara vermiştim uzun bir takipten sonra amerikada buldum sipariş verdim . ama ne yazıkki gelen kart bir evvelki modelin yani rampage III extrem in bloğu idi kavga döğüş doğru kartıda getirdik .
FOTO = anakart bloğu
< Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
Ram olarak CORSAİR GT 2000 Cl8 3x2 GB kullanılacak.ve bu EK nın ram bloğu ile soğutulacak.
İşlemci olarak İ7 950 üst çizgim olacak.
Ekran kartı olarak EVGA dan vazgeçemiyorum tabi su soğutmalı olarak .bakalım 580 mi olur 680 mi…
PSU olarak elimdeki sıfır CORSAİR TX 850 sli yapmadığım sürece yeterli olacaktır.Gözümde yine CORSAİR in AX 1200 var ama edinemedim daha..
HDD olarak 2-3 tane WESTERN UNION caviar Black 1TB 64 MB Sata 3 6Gb/s kullanacağım depolama için ama bekliyorum fiyatı 500 liraya dayansın da yerine aynı paraya SSD alayım diye..
HDD ler için bu projede su soğutma yok şimdilik çünki başlangıçta pasif soğutma seçmiştik kasanın dış görünümü ona göre gelişti…aslında hdd için su soğutma bloklarını ramazantc ile imal etmiştik .elimde hazır olarak 4 HDD için blok var… belki kasanın REV 2 versiyonunda kullanırım niye olmasın..
FOTO < Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
Hani şu SSD de hiç aklımdan çıkmayki…
FOTO < Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
OCZ RevoDrive3 240GB PCI-E SSD (özelliklerimi? =
- Capacity: 240GB
- Controller: Dual SandForce SF-2281 (RAID)
- Maximum Read: 1000MB/sec
- Maximum Write: 900MB/sec
MOD MEVSİMİ GELDİ 6
Kasanın montajına ve sıvı soğutmaya başlarken esas problem hortumların düzeni idi. Ben kasada hortum yatay geçişlerini sevmediğim için farklı bir uygulama yaptım . alltaki fotoğraflar gibi yatay+dikey+diagonal hortum geçişleri beni çok rahatsız ediyor.bu nedenle hortumları sadece düşey olarak düzenlemek istedim . bittiği zaman akmı karamı göreceğiz..
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
.bütün hortumlar kasanın altındaki bölümden dik olarak anakart ve bloklara ulaşacak şekilde tasarlandı . bu uygulamayı anakart üzerine yapmak istemediğimden anakartın bir maketi gibi 1/1 bir fotosunu sunta üzerine monte ettim ve bunun üzerinde blok giriş noktalarını işaretleyip hortumları oraya bağladım ve hortum uzunluklarını rahat ayarladım. Hortumların kasa içindeki düzeni şöyle oldu:
FOTO= kasanın hortum düzeni
< Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
Hortum çıkışlarına kablo geçiş lastiği takarak hortumların kesilmesini önledim
FOTO= hortum geçiş detayları..
< Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
360 lık radlar dışarıdan pompaya bağlanıyor
Yan tarafta alt kapakta harici fan kontrolcunun kontrol kartı için yuva + e-sata yuvaları + yeterli sayıda USB soketi için yuva mevcut.
2 adet swiftech 655 pompa birer plaka üzerine monte edilmiş vaziyette kasaya takılıyor. Montaj kolaylığı için..
Sistemdeki sıvının devamlı olarak filtre edilmesini sağlamak için aquacomputer sıvı filteresi kullanıldı . fitlerde paslanmaz çelik filtre ve led aydınlatma imkanı var.
Filtrenin üzerindeki 2 adet vana ile hortum sökmeden ve damlatmadan filtreni üst kapağı sökülüp filtre temizlenebiliyor.
Bütün radyatörlerin giriş ve çıkışındaki sıvını ısısı 8 adet inline sensörle kontrol ediliyor . çıkış ısıları 5.25 çekmecsindeki büyük digital temometreler giriş ısıları ise lamptron fan kontrolcunun ısı kontroluna aktarılıyor.
ısı göstergeleri
HDD ısıları 5.25 ekranında izlenebiliyor.
Ram ısı değerleride 5.25 çekmecesinden izlenebiliyor.
Ayrıca kasanın içindeki ortam ısısı + PSU ısısı 5.25 çekmecesinden izlenebiliyor.
5.25 çekmecesinden radyatör fanları 4 gurup halinde rad 1+2+3+4 şeklinde lamptron FC5 V2 kontrolcu ile kontrol edilebiliyor. Fan kontrolcu aynı kanaldan çoklu fanı kontrol edebilecek özelliğe sahip olduğu için sorun yaratmıyor.
5.25 çekmecesinde bir kart okuyucu ile çeşitli kartlar okunabiliyor.
Power ve restart 19 mm lik ledli Vandal butonlarla sağlanıyor.
bu bölümlere ait fotoları çekebildikçe paylaşacağım . saygılar. arg-ist
Bu bölümde kasanı alt bölümünde bulunan ilave kontrol kısmını inceliyeceğiz. Bu bölümde 4 tane 3lü 5.25 çekmecesi var.
< Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
En soldaki 1.bölümde :
üst çekmecede 2 adet vandall butonla on-of ve restart işlemi yapılıyor . restart için beyaz ledli on-of içinse 19mm çapında kırmızı ledli Vandal buton kullanıldı. Bu iki butonun arasında bir adet analog termometre ile herhangi bir noktadaki CASE sıcaklığı analog olarak görülebilecek.
Orta çekmecede ise ortada CPU sıcaklığı analog olarak ölçülecek ve sarı renkli digital ekrana aktarılacak. Bunun iki tarafında ise 2 adet beyaz renkli digital ekranda 2 adet GPU nun sıcaklıkları analog olarak ölçülecek.
3. çekmecede ise standart bir kart okuyucu yer alıyor.
< Resime gitmek için tıklayın >
0rta kısımda yer alan 2. Ve 3. Bölümde ise muhtelif ısı kontrol ekranları yer alıyor.:
Üst sırada 4 adet ekranda RAM ısı değerleri görülüyor.işe başlarken 775 e göre düşünülmüştü şimdi 1366 ya geçince sağdaki grupta boş olan çekmecede ayarlama yapılıp boş yere 5. ve 6. RAM ısı değerlerini yansıtacağım.
Orta çekmecelerde ise en solda yine POWER(PSU) ısı değerini analog olarak ölçüp digital ekrana yansıtacağım. En sağda ise CASE ısı değeri yine analog ölçülüp digital ekrana yansıtılıyor.
Orta bölümde Thermaltake in inline sensörlerinin ekranını kullanarak 4 adet RADYATÖR ün çıkış ısı değerlerini inline olarak ölçüp buraya yansıtıyorum.inline sensör olarak 8 adet Aquacomputerin inline sensörü kullandım.
< Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
4 tanesi çıkış değerleri için kullanılırken diğer 4 tane inline sensör ile ölçülen RADYATÖR giriş ısıları ise en sağdaki bölümde yer alan LAMPTRON FC- 5 V2 fan kontrolcunun ısı ekranına yansıtılıyor. Bu fan kontrolcu ile radyatörlerin üzerindeki 2gurup halindekix3 er adet SİLVERSTONE FM 123 FANI ve 120 lik radların üzerindeki Scythe slip stream fanlarların(1900 rpm,110 CFM) devir kontrolunu rahatça yapabiliyorum. Çünki bu fan kontrolcu büyük radyatör kullanaların can kurtaranı kanal başına 30 watt çıkış gücü ile.
Orta sıranın en altında sağda ve solda 2 adet ekran var bunlar cilence markalı ve tek ekranda 2 ayrı ısı değerini gösteriyor bu sayede 2 ekranla 4 tane HDD nin ısı değerleri analog olarak ölçülüp digital olarak izleniyor.
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
Buraya kadar ölçüm için analog ölçüm terimini ısrarla kullandım. Çünki anakart+CPU+RAM+HDD+GPU değerleri LCD smartie veya crystal fontz gibi br programla 2 adet 4x20 karakter bir ekrandan ayrıca izlenecek bu ekran harici olacak . 2adet 2x20 karakter lcd ekranı Aşağıdaki bölümde görülen NZXT Sentry LXE External gibi bir plexi kutu içine alarak bir harici monitör yapmak .
< Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
ayrıca kasa üzerinde gerekli görülen yerlerde ısı kontrolu ve kasadaki radyatör fanları dışında kullanılacak fanlar ın devir kontrolu için oldukça güzel bir görünüme sahip harici NZXT Sentry LXE External Touch Screen Fan Controller i kullanacağım bu kontrolcu ile 5 adet fan ve 5 adet ısıyı kontrol imkanı var.
< Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
Deney amacı ile kontrol bölümüne akım verdiğimde şöyle bir görüntü çıktı ortaya.bağlantıların lehimleme işini yapmadığımdan ve fotoğrafları enstantene özelliği olan bir makine ile çekme imkanım olmadığından led aydınlatma fotoğrafta patlama yapıyor tabii.. ama gerçekte bu patlama yok yazılar ve ekranlar rahatça seçiliyor.
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
bunun yanında masaüzerinde bolca ölçüde harici ünite kullanacağım .anlıyacağınız masa üstü kalabalık olacak.
bundan sonraki bölümde hedefim , anakartı takmadan, maket üzerinde bütün blokları yerine yerleştirip hortum boylarını ve rakorları takıp sistemi sıvı ile denemek
MOD MEVSİMİ GELDİ 6
asıl işimiz tenekecilik olduğu için kasaya bazı eklemeler yapmak istedim. Daha evvel anakart tablası ile arka kapak arasında bıraktığım boşluk gözüme az göründü. Bunu arttırmaya karar verdim.
Eski durumda ara boşluk böyle idi
< Resime gitmek için tıklayın >" target="_blank">< Resime gitmek için tıklayın >
bu amaçla kalınca aleminyum levhadan L profiller kıvırdım ve bunları çepeçevre arka kapağın etrafına döndüm bu sayede arka kapakla anakart tablası arasındaki boşluk 5 cm e çıktı
< Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
iki kapak arasındaki mesafeyi arttırırken daha evvel kablo geçişleri için yaptığım lastik grometler hoşuma gitmemişti onları değiştirdim. 3 adet büyük gromet yeri ve CPU nun arkasına pencere açtım.
Resim 1
< Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
Fan ve grometleri takınca bu durum ortaya çıktı . şimdi bazıları fanı ters takmışın diyecektir. Farkındayım, sadece olayı belirtme amacı ile konulmuştur elimdeki o fan…
< Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
Arka kapak açılınca görünüm
< Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
Ve kasanın önden görünümü
< Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >" target="_blank">< Resime gitmek için tıklayın >
Hazır teneke işleri yaparken bitmiş kasanın çok ağır olacağını düşünerek kasanın altına tekerlek ilave ettim.
< Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
Tekerlek sayesinde ağır kasanın hareket imkanı arttı, bu arada kasa, tekerlek üzerindeki özel fren mekanizması ile istediği yere gidemiyecek kafasına göre..
< Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
Son cümlede söylediğimiz gibi yaptık. Model anakartımız üzerine CPU bloğu + MB fullcover bloğu + ram bloğu + Model GPU bloğu bypass ederek hortumları ve rakorları bağladım, ve işin güzeli bütün bu işleri kafamı kasanın içine sokup yapmak zorunda kalmadan anakartı +2 tane 360 lık thermochill radyatörü+2 tane 120 lik EK radyatörü+ rezervuarları+PSU yu ve pompaları kasanın TRANSFORMER gibi dışarı açılması sayesinde dışarıda rahatça monte ettim . kasanın bu her tarafının dışa açılması nedeni ile bundan sonra kasaya TRANSFORMER diyeceğim.
< Resime gitmek için tıklayın >
Blokların anakart üzerindeki yerleşimleri
< Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
Bundan sora hortumlama işlemini yaptım. Hortumların açılma paylarını da vererek hortum boylarını tayin edebildim.
Resim 6172
< Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
Resim 6177
< Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
Resim 6178
< Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
Resim 6179
< Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
Resim 6181
< Resime gitmek için tıklayın >
" target="_blank">< Resime gitmek için tıklayın >
Resim 6182
< Resime gitmek için tıklayın >
Hortumla başım dertte. Dışarıdan beyaz hortum getirmeye üşendiğim için TR deki su soğutma sitesinin getirdiği masterkleer hortumlardan almıştım . alırken hortumun iç çapı 1/2 idi ama gelince baktımki iç çap 11.1mm yani 7/16 tabi rakorlarıda buna uygun rakor getirmek zorunda kaldım . aslında yumuşak güzel bir hortum ama belli bir radiusun altına inince kırılıyor kolaylıkla. Ram blokların kavisinde görüldüğü gibi, çap 10 cm olduğu halde kırılma yapmaya uğraşıyor bu nedenle spiralle muhtemel kırılmayı önlemek zorunda kaldım. Zaten daha evvelde hortumun renk yapmasından şikayet etmiştim…
http://forum.donanimhaber.com/m_56940834/tm.htm
sisteme su verince hiçbir sorun çıkmadı . damlatma sızdırma yoktu. bu sızdırmazlık kontrolunu da kasanın içinde ve üzerinde yaptım . salkım saçak barsaklarını yerlere serip yapmak zorunda kalmadım. Sıvı soğutma konusunda işlem tamam…
Bundan sonraki hedef anakart maketini söküp anakartımızı yerine takma olacak ömrümüz yeterse…
1. kısma ait youtube videosu:
http://www.youtube.com/watch?v=aDKBRp3aTD4&feature=youtu.be
< Bu mesaj bu kişi tarafından değiştirildi arg-ist -- 26 Aralık 2013; 12:30:36 >
