Lamba switchlerini arduino ile kontrol etmek
|
Parçalarımı şöyle göstereyim şemada. Arduino'yu öyle bir bağlamak istiyorum ki şebekeden gelen elektrikle çalışsın. Ama o elektrik de röleden geçiyor şu anki durumda, ona paralel çeksek röleden geçmeyen kısmı dirençle falan ayarlasak arduino'ya 12v olsa.  < Resime gitmek için tıklayın > |
< Bu mesaj bir yönetici tarafından değiştirilmiştir >
| Hocam maalesef cok zor ama ufak 12v devreler var onlara bakabilirsiniz |
< Bu ileti mobil sürüm kullanılarak atıldı >
| Anladığım kadarıyla anahtar iptal olacak.Anahtarı söküp yerine küçük bir pil yuvası yapıp 9V Şarjlı pil koymak iyi olur zaten tek röle fazla güç harcamaz sürekli pil şarjıyla uğraşamam kötü durur vs. dersen daha kolay bir çözüm var. Hazır çinden getirtiyorken dandik 12V 1A adaptörler de getirt. Fiyatları zaten geçmez arduinoyu. İçindeki devreleri söküp L yazan yere Faz,N yazan yere Nötr girersin çıkışı da Arduinoya. |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
|
arduinoyu lipo'lar ile çalıştırabilirsin, esp8266 ilede röle tetiklersin. veya şarjlı 9v'lar ile deneyebilirsin. Tetikleme anında pili kullanırsın, bekleme modunda güç tüketimi acayip düşüyor.. http://www.instructables.com/id/ESP8266-WiFi-relay-switch/ bak burda derdine derman bulabilirsin.. |
< Bu mesaj bu kişi tarafından değiştirildi Ch4ylak -- 22 Nisan 2015; 22:44:40 >
| Listeye 5 tanede usb şarj aleti ekle, tamamdır. |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
| Şebekeden besleme için anahtar yuvasına nötr çekilmesi gerekiyor. Anahtarın yanında priz falan varsa problem olmaz. Ufak switch mode adaptörlerle beslenebilir. |
Bu mesaja 1 cevap geldi.
| Kumandalı led ampul işinizi görcektir. |
< Bu ileti mini sürüm kullanılarak atıldı >

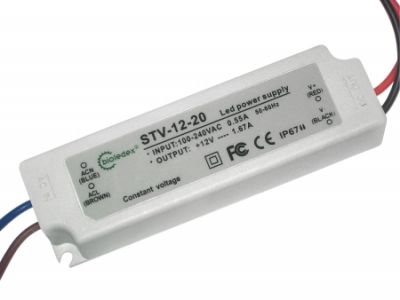

Hocam şöyle bir şey aldım, 12v trafo deniliyor ismine. Bu işime yarar mı? Bunu kullanabilir miyim? < Resime gitmek için tıklayın > 220v'lik kabloyu paralel ikiye ayıracağım, bir çift kabloyu buna, öbürünü de röleye bağlayacağım. Akşam deneyeceğim.  |
< Bu mesaj bir yönetici tarafından değiştirilmiştir >
Bu mesaja 2 cevap geldi.
| 220V'lik kabloyu paralel ikiye ayırmak derken? Fazı ikiye ayıracağım dersen iki voltaj da 220 220 olacağından devrenin girişi 0V olacaktır.En yakın prizden nötr çekilmesi gerek. |
| Lamba anahtarlarına hiç dokunma, lambanın bağlı olduğu buatta tadilat yap, ben öyle yaptım. Şebekeye usb şarj aleti yaptım, çıkışına devreyi bağladım. Rölenin kontaklarınıda lamba anahtarına paralel bağladım. |
< Bu ileti mobil sürüm kullanılarak atıldı >
Kullanabilirsiniz. Ancak biraz büyük gibi anahtar yuvasına sığmayabilir. Normal anahtar yerlerinde sadece faz ve lambaya gidiş kablosu vardır. Enerji alabilmeniz için nötr hattı çekilmeli. |
Bu mesaja 1 cevap geldi.
| Burada asıl problem lambaları açıp kapatacak devrenin beslemesinde. Overclock Makinesi'nin de dediği gibi her anahtar yuvasına nötr hattı çekilmeli. Yoksa yine kablo karmaşası olacaktır. |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @Citizen
| Bu projeyi geçen sene üniversitede yapmıştık yardımcı olabilirim |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
Teşekkürler belki yardımınız dokunabilir, parçalarımın gelmesini bekliyorum |
Nötr çekilmesi topraklama için mi gerekli hocam? |
Bu mesaja 1 cevap geldi.
Hayır, devrenin çalışması için gerekli. |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
Switch'te elektrik yok mu normalde? Bu olayı pek anlamıyorum ben, yani switch yerine kendimizi koysak bağlasak çarpılmaz mıyız  Switch yerine bunu bi cardboard'a gömsem direk avizeye bağlasam? O zaman nötr çekmeme gerek kalmaz değil mi? |
Bu mesaja 1 cevap geldi.
Switch'de nötr yoktur.Sadece faz girilir ve faz çıkılır.Switch araya iletken görevi görerek fazı iletime geçirir. Avizeye gömebilirsiniz.Lambanın çalışması için de nötr gerekir.Lamba klemensine ek iki kablo bağlayarak onları da 12V trafoya girerseniz Arduino'yu rahat çalıştırır.Zaten Nano'lar Vin girişi ile çalışırlar sokete gerek yok trafodan çıkan kabloları Vin ve GND ye bağlayarak Arduino'ları çalıştırabilirsiniz. |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
Teşekkürler. + ve - önemli mi? Ters bağlarsam yakar mıyım? |
Bu mesaja 1 cevap geldi.
5 xhttp://www.aliexpress.com/item/For-arduino-Nano-3-0-Atmel-ATmega328-Mini-USB-Board-with-USB-Cable-Free-Shipping/591964167.html
5 xhttp://www.aliexpress.com/item/ESP8266-Esp-01-remote-serial-Port-WIFI-wireless-module-through-walls-For-Arduino-Free-Shipping/32300188689.html
5 x röle
Toplam 5 lamba var.
İstediğim şey ampülü wifi ile açıp kapatmak, anahtarı iptal edicem. Sadece wifi ile kontrol edilecek.
Sorun şu ki arduino için 12v gerekiyor, bütün düğmelerin yanına da 12v güç gelen kablo çekmek çok sıkıntı. O zaman wireless olmasının hiçbir anlamı kalmıyor zaten.
Bu arduino'nun enerjisini de anahtara gelen kablodan çekemez miyim? Direnç falan eklesek olmuyor mu?
Daha önce bunun kablolusunu yapmıştım ama bütün ev kablo oldu, o yüzden hanım istemedi iptal ettim.
Yardımcı olabilirseniz sevinirim.
