Laboratuvar Tipi Güç Kaynağı Bağlantı Yardım

Cevap Yaz

adosero

10 yıl

Çavuş

Konu Sahibi

Arkadaşlar merhaba,
Htpc bilgisayarımı 12v dc amaçlı olarak Geratech 305B marka 12V ile kullanmak istiyorum. Herşey hazır ancak güç kaynağının önünde yer alan "-", "GND","+" bağlantı tipini anlayamadım. Bilgisayar adaptörünün kablosunu kullanıyorum bağlantı için, o da normal kırmızı ve siyah (+/-) iki kablo şeklinde.

Artı ve eksi bağlantısı nasıl yapabilirim bilgisi olan var mı? - ve gnd birbirlerine bir metal ile bağlı gibi duruyor (Geratech 305B diye internetten ön görünümüne bakılabilir).

Yardımcı olan olursa çok sevinirim. Teşekkürler.

DH forumlarında vakit geçirmekten keyif alıyor gibisin ancak giriş yapmadığını görüyoruz.

Üye olduğunda özel mesaj gönderebilir, beğendiğin konuları favorilerine ekleyip takibe alabilir ve daha önce gezdiğin konulara hızlıca erişebilirsin.

Üye Ol Şimdi Değil

Bir Daha Gösterme

mustyyyyy

10 yıl

Yarbay

Güç kaynağınızda simetrik besleme özelliği var. GND 0 Voltu ifade ediyor. Çıkış 12volta ayarlıyken -12, 0, +12 şeklinde gerilim alırsınız. Yani siz gnd ile kırmızı ucu kullanın o zaman gnd - kutup işlevini görecektir. Voltmetreniz varsa emin olmak için önce gerilimi ölçün.

Bu mesaja 1 cevap geldi.

TuRkiShCowboy

10 yıl

Binbaşı

quote:

Orijinalden alıntı: mustyyyyy

Güç kaynağınızda simetrik besleme özelliği var. GND 0 Voltu ifade ediyor. Çıkış 12volta ayarlıyken -12, 0, +12 şeklinde gerilim alırsınız. Yani siz gnd ile kırmızı ucu kullanın o zaman gnd - kutup işlevini görecektir. Voltmetreniz varsa emin olmak için önce gerilimi ölçün.

Malesef, simetrik değil.
Gnd ucunu kullanmanıza gerek yok. + ve - ucu kullanılacak.

< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.

mustyyyyy

10 yıl

Yarbay

quote:

Orijinalden alıntı: TuRkiShCowboy

quote:

Orijinalden alıntı: mustyyyyy

Güç kaynağınızda simetrik besleme özelliği var. GND 0 Voltu ifade ediyor. Çıkış 12volta ayarlıyken -12, 0, +12 şeklinde gerilim alırsınız. Yani siz gnd ile kırmızı ucu kullanın o zaman gnd - kutup işlevini görecektir. Voltmetreniz varsa emin olmak için önce gerilimi ölçün.

Malesef, simetrik değil.
Gnd ucunu kullanmanıza gerek yok. + ve - ucu kullanılacak.

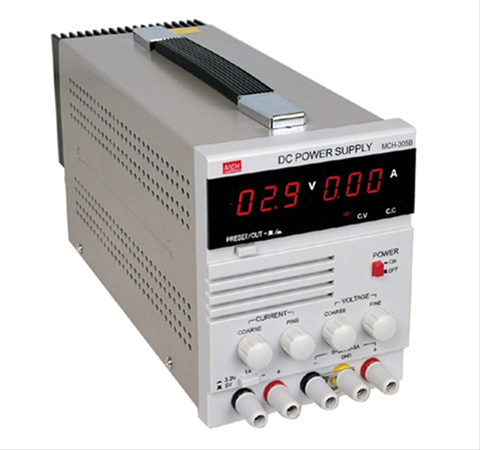

Cihaz şu değil mi?

< Resime gitmek için tıklayın >

Bu mesaja 1 cevap geldi.

mustyyyyy

10 yıl

Yarbay

Gerçi şimdi fark ettim gnd ile eksi kutbu kısa devre etmişler, demek ki cihazın simetrik olanıyla ortak kasa üretimi yapılmış bu seride iptal edilmiş...

TuRkiShCowboy

10 yıl

Binbaşı

Bu cihazlarda gnd ortak uç olarak kullanılmıyor.

< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.

adosero

10 yıl

Çavuş

Konu Sahibi

Cihaz resimdekidir doğru.
Cevaplarınız için çok teşekkürler.
Sonuç olarak siyah kablo doğrudan - girişe, kırmızı kablo doğrudan + girişe bağlanıyor standart şekilde yani doğru anlıyorum değil mi?

Bu mesaja 1 cevap geldi.

mustyyyyy

10 yıl

Yarbay

quote:

Orijinalden alıntı: adosero

Cihaz resimdekidir doğru.
Cevaplarınız için çok teşekkürler.
Sonuç olarak siyah kablo doğrudan - girişe, kırmızı kablo doğrudan + girişe bağlanıyor standart şekilde yani doğru anlıyorum değil mi?

Evet o şekilde kullanın.

< Bu ileti mobil sürüm kullanılarak atıldı >
