Jadeaudıo Ja11 Dac çipi PCB bağlantıları hakkında

Cevap Yaz

Patrick_Yıldız

6 gün

Çavuş

Konu Sahibi

Fiio Jadeaudıo ja11 dac çipinin PCB devreyi söktüm 6 adet bağlantısı var aslında Jack kısmına gelen kablolar üzerinden bağlantıları öğrenmek istiyordum ama adamlar o kadar kaliteli yapmışkı ürünü malesef parçalayıp öğrenemedim, sadece Typ-c devreyi sapa sağlam çıkarabildim.

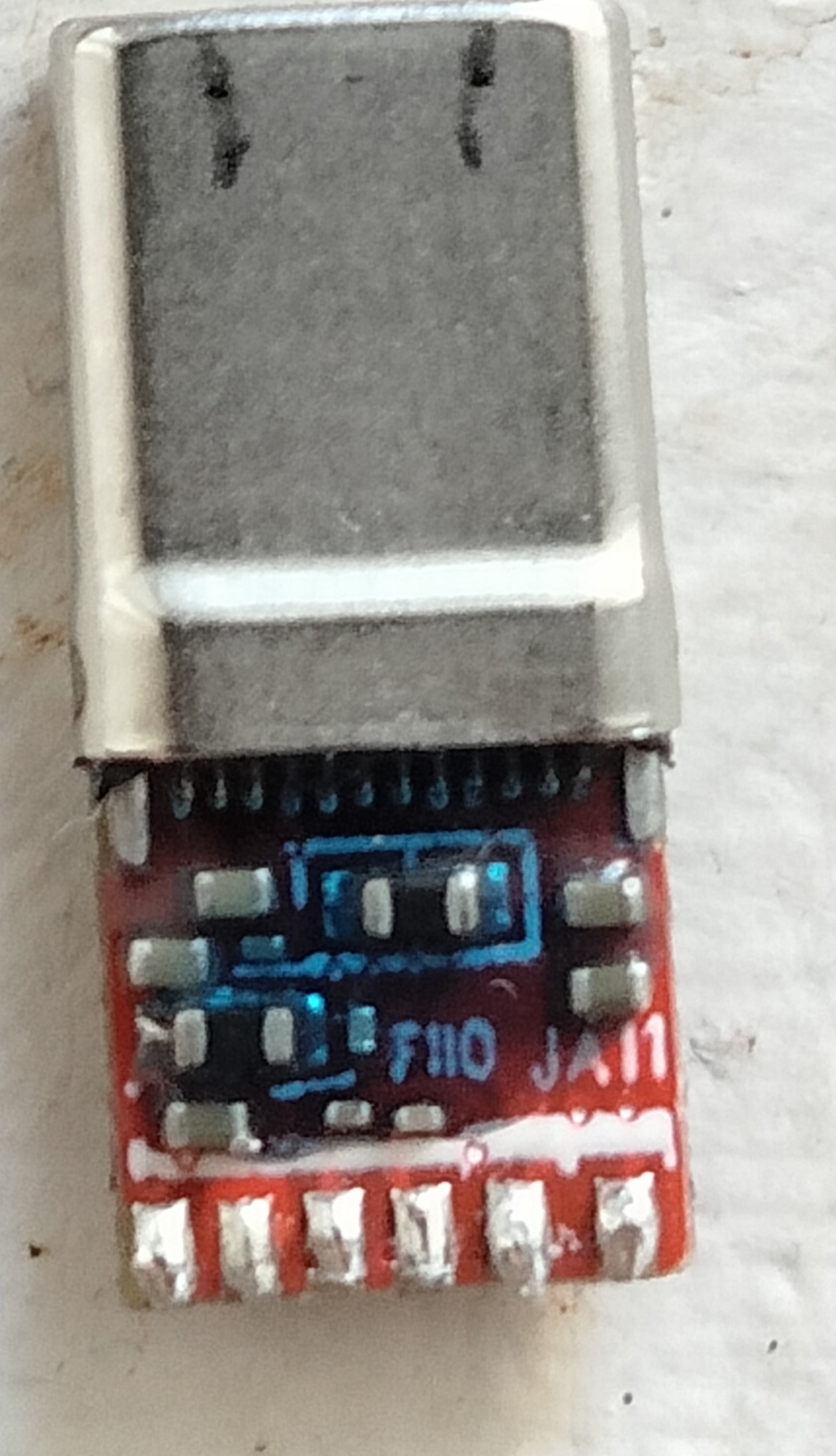

6 lehim bağlantısı ekteki resimde görüldüğü üzere.
En sağdan sola doğru kablo renkleri kırmızı, mavi, yeşil, beyaz, siyah ve sarı şeklinde.
Bu renkler devrenin hangi bağlantıları oluyor fikri olan varmı?

< Resime gitmek için tıklayın >

< Bu mesaj bu kişi tarafından değiştirildi Patrick_Yıldız -- 1 Temmuz 2025; 19:12:26 >

< Bu ileti Android uygulamasından atıldı >

cafyon

6 gün

Binbaşı

Baağlantıları söktüğünüz yerdeki renkli hatları diğer yöne doğru izlesenize.
