Cevap: Işıldak devresi yanan elemanlar... (14. sayfa)
|
3,3uF OOOHAAAA! Yanmasın da ne yapsın be abim... 220'yi direk vereydi de olurdu yani. Abicim o bataryaların her biri 4Volt-1Ah. Yani 1000miliAmper-saat. 6tane kullanarak aklınca 6Amper-saat'e denk getirmiş ama, o bataryalardan ben birkaç sene evvel bir elektronik marketten almıştım. 1 yıllıktır onun ömrü o da kullanmazsan  Şimdi şöyle yapıcaz abi: O kondansatör baya john benjamin toşak'lı kondansatör. John benjamin toşak eski bir kaleciydi hatırlarsın. Sen ne demek istediğimi anladın.  Salak herifler aynen tahmin ettiğim gibi direk akım hesabı yapmışlar, ulan demişler bu aküleri doldurmak için ne yapmak lazım? haaaa 6Amper-saatin onda biri 600 miliamper. 600miliamper akım vermek lazım. Nası vericez bu 600miliamleri? gomacan bi gapasitör bağlayalım, versiiin? Lan mal! tamam o kadar amper veriyorsun da, gerilimi hiç hesaba katmıyorsun. Eğer teknoloji senin gibiler tarafından tasarlanıyorsa yandık ki ne yandık. Olmaz olsun böyle elektronikçi. Ulan 220Volt-450miliamper ile televizyon çalışıyor televizyon! Tüplü televizyonu çalıştırır o kapasitör. Şimdi ben sana şöyle açıklıcam durumu. Şimdi sen oturdun, ya dedin, ben bu tasarruflu ampulu neden bakkaldan alıyorum, bende yaparım? dedin ve de biraz led ile bir iki malzeme tedarik ettin, yapıcaksın. Elektronikçilerin çoğunluğu şu aynı hataya mallamasına düşüyor: Led kaç amper akımla yanması lazım? diyor. Üzerine 350mA yazıyor LEDlerin. Daha sonra da 350mAya göre hesap yapıp veriyor 220'yi. Ledler parlıyor bu da seviniyor aha yaptım diye. Halbu ki o 350mA değerinin 3V gerilim için geçerli olduğunu hesaplamıyor. Kısa süre sonra LEDlerin ömrü bitiyor. bu da zannediyor ki elde yapılan bu kadar olur, veya trafosuz adaptör ile bu kadar olur. Halbuki akım ihtiyacını aşağı çekebilseydi mal, hiçbirşey olmayacak, o LEDler ömür boyu yanabilecekti... Bu işlerde eğer gerilimi arttırıyorsan, akımı da düşüreceksin abicim kural budur. Şimdi senin ışıldaktaki aküler zaten dantirikasyon kıytırısyon. Çinli yapmış, ihtiyacı görsün diye üretip satıyor. Maksat kar olduğu için kullanacağı bataryaları da ucuza malediyor. Elektronik kartıdır, plastik kasasıdır, ledleridir onlar sorun değil ucuz onlar. Ama akü var ya akü? Dün kendi ışıldağım için akü, pil, süpercap fiyatlarına baktım abuuuuuu uçuyo uçuyo bu ne len dedim. Değerli KORMAK abicim. Elinde kaçtane o ışıldaktan var ise, o kadar adette: 680nF - 400V veya 1000V satın alıyorsun. O gırmızı gocaman kapasitörü bu parça ile tek tek değiştiriyorsun. Akımı minimize ederek ışıldakların cartayı çekmelerini önlüyoruz. Sonra o yanan dirençin renlkerini yanmayan diğer ışıldaklardan bakıp yenilerini al. Bu defa yarım watt(0,5W) olanlardan al. Ve onları da değiştir. Elindeki ışıldak ilk alındığında elektrik gidince otomatik yanıyor muydu? Yani fiş takılıyken kendiliğinden sönüyor muydu? Eğer öyleyse ve şimdi öyle çalışmıyorsa, transistörü yakmıştır. İlk geldiğinden beri böyle çalışıyorsa elleme. İstersen otomatikleştiredebiliriz ama bu iş senin el becerine kalacaktır. Dediğim otomatkleştirme işlemini de yapabiliriz. Tek iş senin parça bulmana bakıyor. |
Bu mesajda bahsedilenler: @KORMAK
| Canım kardeşim anlatımında ki üslubuna bayıldım.O kadar doğal ve gerçekçi anlatımın var ki resmen olayın icindesin. Bu kadar sıcak ve doğal anlatımın ve çözüm onerilerin için sana çok teşekkür ederim.Senin yaptığını bu zamanda insan oğluna yapmaz.Ayaklari yere basan dürüst bir kişilik olduğunu anlatımında gösteriyorsun.Bu ışıldaklar evet dediğin gibi şebekeye bağlı iken yanmamakta.Şebeke gerilimi kesildiği anda acil lamba olarak devreye girip yanmaktadır.Bir önceki mesajimda göndermiş olduğum ışıldak devresinde transistör mevcut ve bu arkadaş anahtarlamayi yapıyor sanırım.Ancak dediğin gibi şebekeye bağlı iken ledler yanmakta.Sebekeden cikinca ledler dönmektedir.Sanki transistor tam tersi bir görev yapmaktadır.Arizali diğer isildaga ait ve fotoğraflarda gözüken ciplak devrenin üzerindeki transistoru dün gece breadbord üzerinden ledleri yanmak için sokmustum.Bu transistörün (NPN D882 ) datasheet inden bacaklarını tespit ederek ölçümlerini yaptığımda sağlam oldugunu ve devreye bagladigimda ledleri yaktigini tespit ettim.Dolayisi ile üzerinde çalıştığımız aynı isildagin sebekeye bağlı olduğunda yanıp , şebeke kesilince sönen devresine bu sağlam parçalardan ve bahsettigin kapasitör den takacağım. |
< Bu ileti DH mobil uygulamasından atıldı > Bu mesaja 1 cevap geldi.
|
Haaa, transistör sağlam diyorsun, ama ters çalışıyor diyorsun. Şimdi sana daha evvel transistörlü otomatik çalışmayı anlatırken bir diyotun oradaki hayati görevinden bahsetmiştim hatırladın mı?  Yansa yansa o diyot yanmıştır aşırı yükten. Ya da bir/birkaç direnç mefta olmuştur. Transistörün iki bacağı arasına bir diyot denk gelmesi lazım o diyotu bulabilir misin? resimde gösteriyorum: < Resime gitmek için tıklayın > kartı kontrol edince 6 tane diyot görüyoruz bunlardan 4'ü doğrultma iki tanesi de transistörün otokontrolü için yani dediğim yer. Transistör tek yönlü çalışmalıdır. Yanıp da iki yönlü çalışırsa ortalık garışır. |
< Bu mesaj bu kişi tarafından değiştirildi KendiİsteğiyleAyrıldı -- 12 Mayıs 2019; 23:19:42 >
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @KORMAK
|

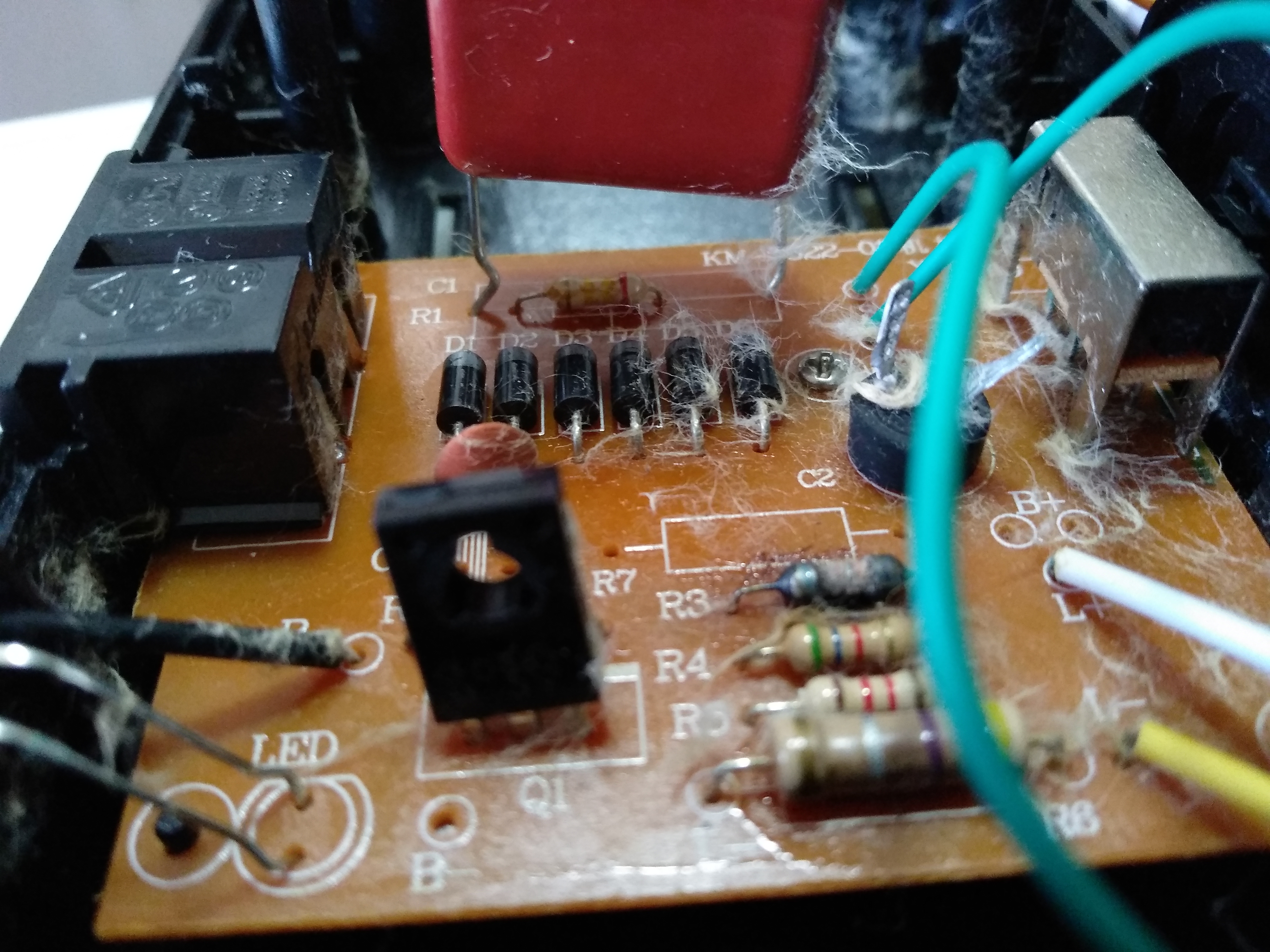

Abicim bahsettiğim sağlam transistor diğer ışıldak devresinden söktügümdü.Az önce üzerinde çalıştığımız ve şebekeye takınca ledleri yakıp sekebeden çıkınca ledleri yanmayan ( ayrıca devre üzerindeki kırmızı LED de hicbir zaman yanmıyor) ışıldak devresi üzerindeki transistorun ölçümünü avometre ile yaptığımda bingoooo. model numarası D882 olan NPN tipi transistörün 1 numaralı Emiter ve 2 numaralı collector bacaklarına avometrenin proplarini bagladigimda kısa devre verdi ve avometre biiiiip diye otmeye başladı.Sonra Base + prop ile dokunup - prop ile Emiter ve collectore dokundugumdada kısa devre verip biiiiip diye otmeye başladı.Hangi bacaga dokunursa m hep otmeye başladı.Gerci devre üzerinde ölçüm çok sağlıklı olmuyor diyor üstadlar ama. Sağlam bir transistorde bu kadar kısa devre vermemesi gerekir diye düşünüyorum.Hazir elime almışken pil ölçümünude yapayım dedim. Hepsi ölmüş.Sonuc olarak ben yarın sağlam bir isildagi söküp devre fotoğrafını çekeyim.Üzerindeki devre elemanlarinin değerlerini tespit edeyim. Bu arada bu isildagin üzerinde yer alan 3 konumlu anahtarın ve off/on yazan yerdeki ipli anahtarın konumlarına göre çalışması nasıl olmaktadır ? < Resime gitmek için tıklayın > |
< Bu ileti DH mobil uygulamasından atıldı >
| 6 adet diyotu kontrol ettiğimde tek yönlü akım geçişi var.Yani sağlam gözüküyor diyotlar. Ama dediğim gibi transistörün feleği sasmis < Resime gitmek için tıklayın > |
< Bu ileti DH mobil uygulamasından atıldı > Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @90numaraşanzumanyağı
|
En son resimdeki için söylüyorsan sağlıklı ölçüm yapmıyorsun. O transistörü sokmelisin zira zaten devrede kömürleşmiş bir direnç de var. Kısa devremi yoksa tam mı bağlantısı kesik bilmiyoruz. Bilmemekten kurtulup bilme durumuna ilime irfana dönmek için transistörün yerinden çıkarılarak ölçülmesi şart. Sonra, diyotu yine de bul sen. Bul bul. O diyot önemli. O direnç de sanırım 1K. 1 K ise ya LED'i çalıştırmak içindir, ya da transistör beyzi içindir. Anahtara gelince ipli olan AÇ/KAPAT, 1-2 yazan da düşük ışık/yüksek ışık. Bunları da ledleri sayı olarak düşük adet/yüksek adet olarak yakmayla sağlıyordur. Hey yavrum be ışıldak fabrikasında çalışsaymışım olcakmış be abim beya... |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @KORMAK
|
Hocam sen bana kizacaksin biliyorum ama sormadan edemiyorum.Simdi bu gönderdiğin örnek devre ve daha önce gönderdiğin yarım dalga dogrultma devresini bana Şebeke bağlantısını yaptığımızda ve şebeke bağlantısını kestigimiz 2 farklı senaryoda benim devre üzerinde elektrik oldugumu varsayarak(Kendimi feda ediyorum☺️☺️) .yani hat üzerinde 220 ac nin girişinden itibaren elektriği bir insan gibi düşünüp bu devreyi tamamlayacakmis gibi anlatsan sana minnettar olurum. Bu şekilde devrenin ilerlemesini ve devre elemanlarının görevlerini çok rahat algilayabilirim. Eğer kizacaksanda cezama razıyım.canim kardeşim.🤗🤗🤗🤗 |
< Bu ileti DH mobil uygulamasından atıldı > Bu mesaja 1 cevap geldi.
| Valla ben senin hakkını odeyemem kardeşim yaw.Sen nerelisin , nerede yaşıyorsun.Valla ben seni tanımak istiyorum.Senin bu kadar fedakarlığın karşısında mahcup oluyorum.Bir fırsatını bulup bayramda felan gelme durumun olabilirmi kocaeline.Sana yemek ısmarlamak istiyorum.En azından bu kadar emeğin karşısında mahcubiyetim bir nebze olsun gider be yaaaaa. |
< Bu ileti DH mobil uygulamasından atıldı > Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @90numaraşanzumanyağı
| İçerikteki bilgiler bizzat denenmediği ve doğruluğu kesin olmadığı için insanları yanıltmamak amacıyla silindi. |
< Bu mesaj bu kişi tarafından değiştirildi KendiİsteğiyleAyrıldı -- 4 Ekim 2020; 2:13:28 >
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @KORMAK
|
Canımsın güzel insan.tesekkur ederim.dort gözle animasyonu bekliyorum. İyi geceler abicim. |
< Bu ileti DH mobil uygulamasından atıldı >
Bu mesajda bahsedilenler: @90numaraşanzumanyağı
| Canımsın güzel insan.Senin kalbin güzel.insallah güzel bir hayatın olur. |
< Bu ileti DH mobil uygulamasından atıldı >
|

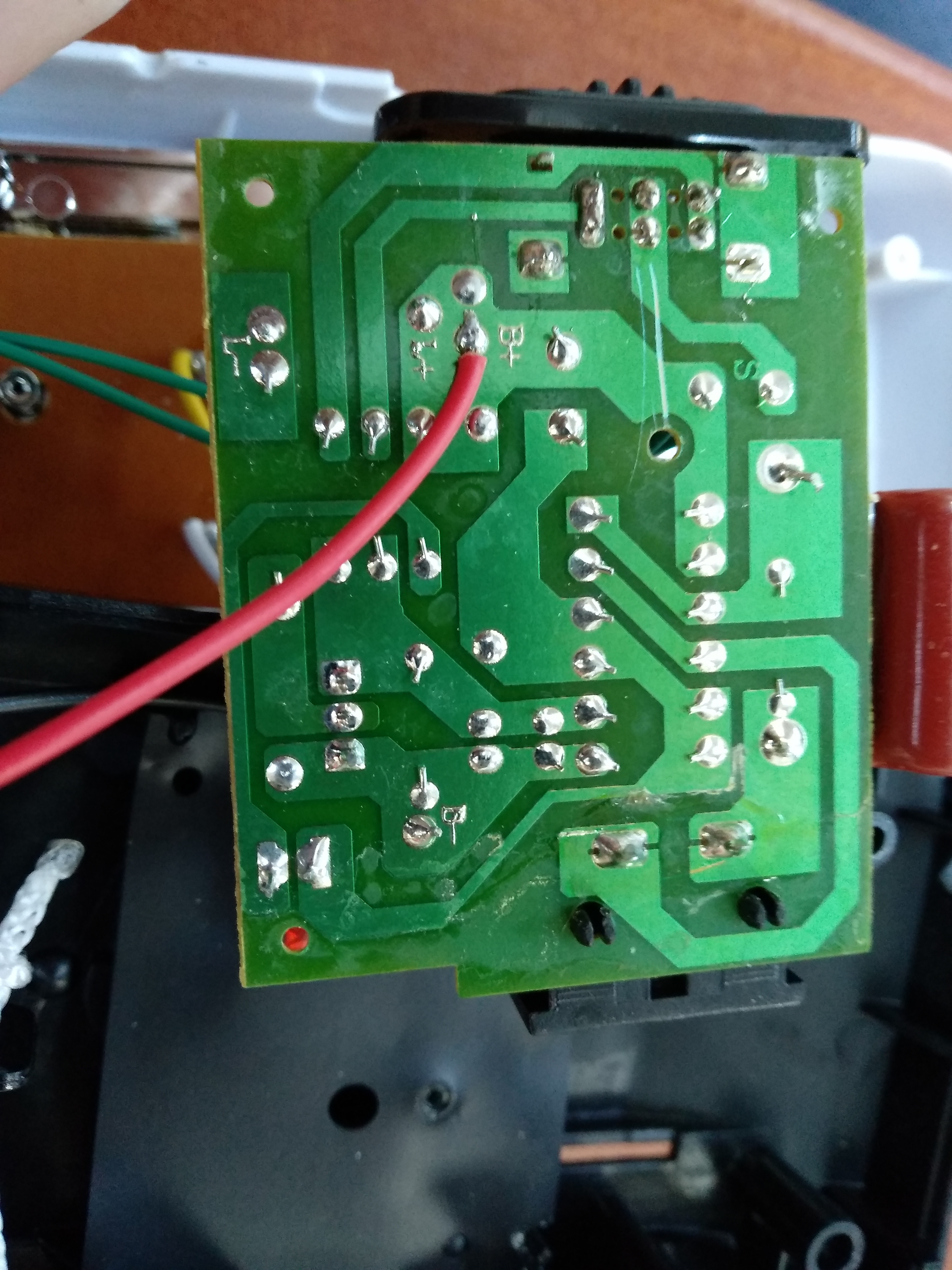

Hocam arızalı isildaklarin devre yapisina bakmak için , çalışır vaziyette olan bir isildagi şebekeden ayirinca akü devreye girerek ledleri yakmaya basladi.İp ile on/off konumu çalışmakta ve I- II konumda ledlerin akima bağlı ışık siddeti değişmekte ve faal halde iş gormektedir. Devrenin fotoğraflarını çektim.Transistoru devre üzerinden olctugumda garip değerler aldım.(Sizin dediğiniz gibi devre elemanlarını devreden ayırarak ölçmek doğru sonuç verecek.) Bu devrenin üzerindeki devre elemanlarindan seri kondansatörün değerini sizin belirttiğiniz ölçüde değiştirip kullanmak ileriki vadelerde sorun çıkarmaması için çözüm olacaktır sanırım. Ayrıca bu devrede yer alan bataryalar da zamanla öleceği için seçenek olarak sanırım 3 yol var. 1- benzer kaliteli batarya alıp değiştirmek 2- Sizin şarjlı pil devresini oluşturup şarjlı pil ile kullanmak 3- yeni gelecek 6 adet 6 volt 4 ah akü icin yeni bir devre oluşturup bu aküler ile kullanmak. Ben bu isildagin boyutuna baktığımda 3. Seçenek ilk başta eleniyor.Aku sığmayacak boyutta 1. ve 2. Seçenek arasında gidip geliyorum. Tam sağlıklı sonucun sanki 2.secenek olacağını düşünüyorum. < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
< Bu ileti DH mobil uygulamasından atıldı >
Bu mesajda bahsedilenler: @90numaraşanzumanyağı
| İçerikteki bilgiler bizzat denenmediği ve doğruluğu kesin olmadığı için insanları yanıltmamak amacıyla silindi. |
< Bu mesaj bu kişi tarafından değiştirildi KendiİsteğiyleAyrıldı -- 4 Ekim 2020; 2:14:11 >
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @KORMAK

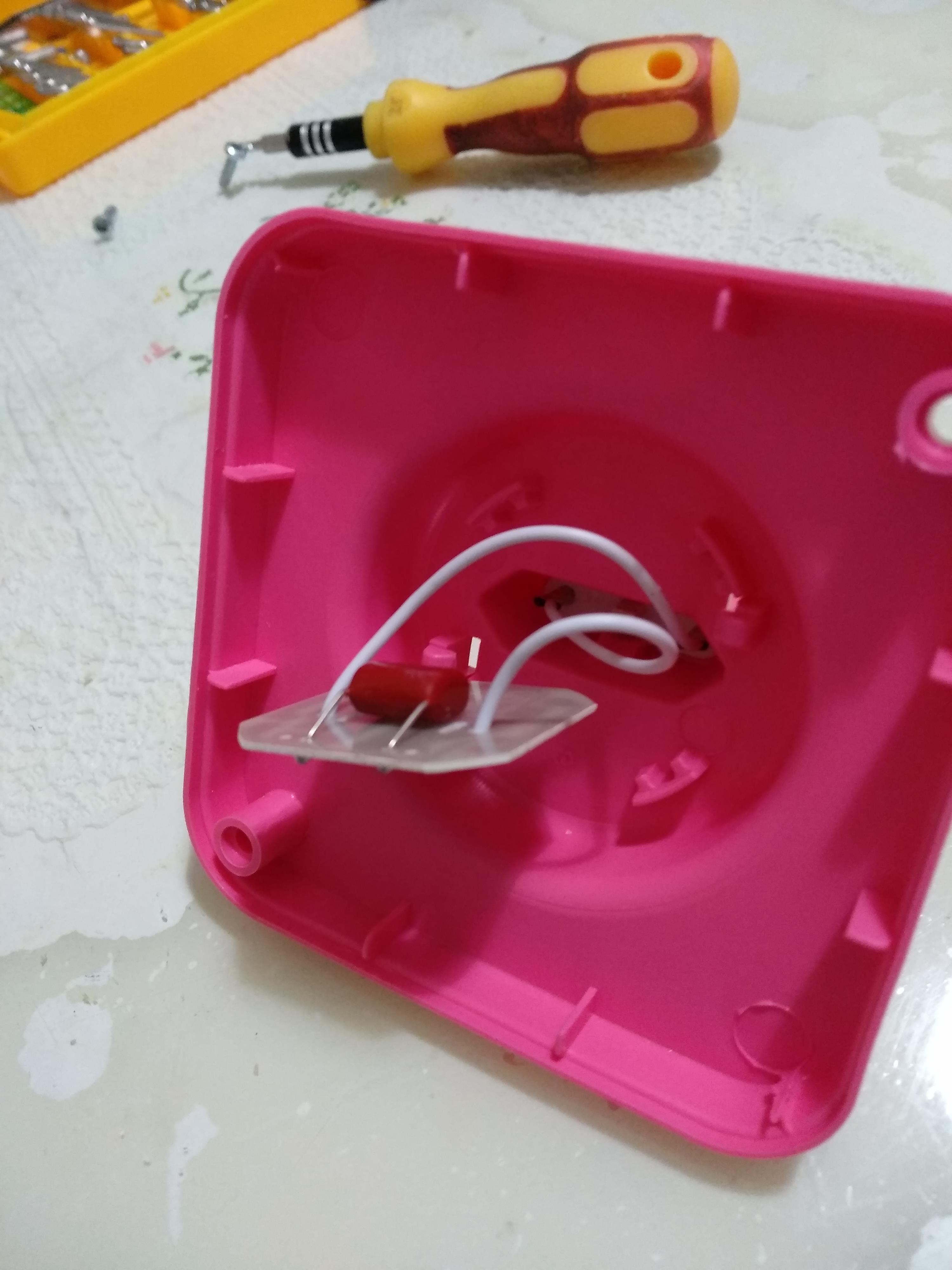

| Dun aksam çocuğun gece lambası olarak kullandığı basit bir malzemeyi çaktırmadan söktüm.Bahsettiginiz tarzda seri kondansatör tekniği ile bir devre gördüm.Ben böyle giderse evde çalışan tüm elektrik elektronik alet leri sokecegim.😁 < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
< Bu ileti DH mobil uygulamasından atıldı >
| Bu arada 1.2 volt 2700 mah şarjlı pil ayarlayabilecegim.Bu pilleri sizin ilk devre için kullanabiliriz sanirim.Ama devreyi oluşturduğumuz da LED sayi ve bağlantı yapısı itibari ile 90 SMD LED yapısına sahip isildakta kullanabilirmiyiz bilemiyorum.Bu SMD ledlerin çalışma voltajı ve akımı için yeterli olacak midir |
< Bu ileti DH mobil uygulamasından atıldı > Bu mesaja 1 cevap geldi.
| İçerikteki bilgiler bizzat denenmediği ve doğruluğu kesin olmadığı için insanları yanıltmamak amacıyla silindi. |
< Bu mesaj bu kişi tarafından değiştirildi KendiİsteğiyleAyrıldı -- 4 Ekim 2020; 2:14:51 >
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @KORMAK
|
Şimdi öncelikle yine dokturmussun kardeşim ağzına sağlık öncelikle Kendinj hazır hissettiğinde sana soracak baya bir sorum olacak🤗🤗🤗 |
< Bu ileti DH mobil uygulamasından atıldı > Bu mesaja 1 cevap geldi.
