Hazırdaki projeye sd card ekleme
1. sayfa
DH Mobil uygulaması ile devam edin.
Mobil tarayıcınız ile mümkün olanların yanı sıra, birçok yeni ve faydalı özelliğe erişin.
Gizle ve güncelleme çıkana kadar tekrar gösterme.
KOD DA BURADA
#include <EEPROM.h> //Okuma ve yazma işini UID ile EEPROM a kaydedicez.
#include <SPI.h> //RC522 modülü SPI protokolünü kullanır.
#include <MFRC522.h> //Mifare RC522 kütüphanesi
#include <SD.h>
#define COMMON_ANODE //kullandığınız ledlere göre yanık veya sönük(H-L) kodlarını düzenleyiniz.
#ifdef COMMON_ANODE
#define LED_ON HIGH
#define LED_OFF LOW
#else
#define LED_ON LOW
#define LED_OFF HIGH
#endif
#define redLed 7 // Led pinlerini seçtik.
#define greenLed 6
#define blueLed 5
#define relay 4 //Röle pinini seçtik.
#define wipeB 3 //Master Card'ı silmek için buton pinini sseçtik.(Dilerseniz buton koymayın direk 3.pini GND ye verin.)
boolean match = false;
boolean programMode = false; //Programlama modu başlatma.
int successRead; //Başarılı bir şekilde sayı okuyabilmek için integer atıyoruz.
byte storedCard[4]; //Kart EEPROM tarafından okundu.
byte readCard[4]; //RFID modül ile ID tarandı.
byte masterCard[4]; //Master kart ID'si EEPROM'a aktarıldı.
/*

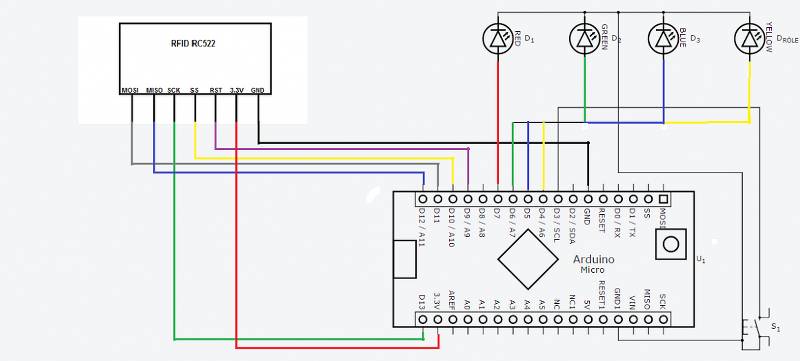

MOSI: Pin 11 / ICSP-4
MISO: Pin 12 / ICSP-1
SCK : Pin 13 / ICSP-3
SS(SDA) : Pin 10 (Configurable)
RST : Pin 9 (Configurable)
*/
#define SS_PIN 10
#define RST_PIN 9
MFRC522 mfrc522(SS_PIN, RST_PIN); //MFRC522 örneği oluşturduk.
///////////////////////YÜKLEME/////////////////////
void setup()
{
//Arduino Pin Konfigrasyonu
pinMode(redLed, OUTPUT);
pinMode(greenLed, OUTPUT);
pinMode(blueLed, OUTPUT);
pinMode(wipeB, INPUT_PULLUP);
pinMode(relay, OUTPUT);
digitalWrite(relay, LOW); //Kapının kilitli olduğundan enin olun.
digitalWrite(redLed, LED_OFF); //Ledin sönük olduğundan emin olun.
digitalWrite(greenLed, LED_OFF); //Ledin sönük olduğundan emin olun.
digitalWrite(blueLed, LED_OFF); //Ledin sönük olduğundan emin olun.
//Protokol konfigrasyonu
Serial.begin(9600); //PC ile seri iletim başlat.
SPI.begin(); //MFRC522 donanımı SPI protokolünü kullanır.
mfrc522.PCD_Init(); //MFRC522 donanımını başlat.
Serial.println(F("Giris Kontrol v1.0")); //Hata ayıklama amacıyla
ShowReaderDetails(); //PCD ve MFRC522 kart okuyucu ayrıntılarını göster.
//Silme kodu butona basıldığında EEPROM içindeki bilgileri siler.
if (digitalRead(wipeB) == LOW)
{
//Butona bastığınızda pini düşük almalısınız çünkü buton toprağa bağlı.
digitalWrite(redLed, LED_ON); //Kırmızı led sildiğimizi bilgilendirmek amacıyla yanık kalır.
Serial.println(F("Silme butonuna basildi."));
Serial.println(F("5 saniye icinde iptal edebilirsiniz.."));
Serial.println(F("Tum kayitlar silinecek ve bu islem geri alinamayacak."));
delay(5000); //Kullanıcıya iptal işlemi için yeterli zaman verin.
if (digitalRead(wipeB) == LOW) //Düğmeye basılmaya devam ediliyorsa EEPROM u sil.
{
Serial.println(F("EEPROM silinmeye baslaniyor."));
for (int x = 0; x < EEPROM.length(); x = x + 1) //EEPROM adresinin döngü sonu
{
if (EEPROM.read(x) == 0) //EEPROM adresi sıfır olursa
{
}
else
{
EEPROM.write(x, 0);
}
}
Serial.println(F("EEPROM Basariyla Silindi.."));
digitalWrite(redLed, LED_OFF);
delay(200);
digitalWrite(redLed, LED_ON);
delay(200);
digitalWrite(redLed, LED_OFF);
delay(200);
digitalWrite(redLed, LED_ON);
delay(200);
digitalWrite(redLed, LED_OFF);
}
else
{
Serial.println(F("Silme islemi iptal edildi."));
digitalWrite(redLed, LED_OFF);
}
}
/*Master Kart tanımlı mı kontrol edilecek.Eğer kullanıcı Master Kart seçmediyse
yeni bir Master Kart EEPROM a kaydedilecek.EEPROM kayıtlarının haricinde 143 EEPROM adresi tutulabilir.
EEPROM adresi sihirli sayısı 143.
*/
if (EEPROM.read(1) != 143)
{
Serial.println(F("Master Kart Secilmedi."));
Serial.println(F("Master Karti secmek icin kartinizi okutunuz.."));
do
{
successRead = getID(); //successRead 1 olduğu zaman okuyucu düzenlenir aksi halde 0 olucaktır.
digitalWrite(blueLed, LED_ON); //Master Kartın kaydedilmesi için gösterildiğini ifade eder.
delay(200);
digitalWrite(blueLed, LED_OFF);
delay(200);
}
while (!successRead); //Başarılı bir şekilde okuyamadıysa Başarılı okuma işlemini yapmicaktır.
for (int j = 0; j < 4; j++) //4 kez döngü
{
EEPROM.write(2 + j, readCard[j]); //UID EPPROM a yazıldı, 3. adres başla.
}
EEPROM.write(1, 143); //EEPROM a Master Kartı kaydettik.
Serial.println(F("Master Kart kaydedildi.."));
}
Serial.println(F("*****************"));
Serial.println(F("Master Kart UID:"));
for (int i = 0; i < 4; i++) //EEPROM da Master Kartın UID'si okundu.
{ //Master Kart yazıldı.
masterCard = EEPROM.read(2 + i);
Serial.print(masterCard, HEX);
}
Serial.println("");
Serial.println(F("***************"));
Serial.println(F("Hersey Hazir!!"));
Serial.println(F("Kart okutulmasi icin bekleniyor..."));
cycleLeds(); //Herşeyin hazır olduğunu kullanıcıya haber vermek için geri bildirim.
}
void loop()
{
do
{
successRead = getID(); //SuccessRead 1 olursa kartı oku aksi halde 0
if (programMode)
{
cycleLeds(); //Program modu geri bildirimi yeni kart okutulmasını bekliyor.
}
else
{
normalModeOn(); //Normal mod, mavi led açık diğer tümü kapalı.
}
}
while (!successRead);
if (programMode)
{
if (isMaster(readCard)) //Master Kart tekrar okutulursa programdan çıkar.
{
Serial.println(F("Master Kart Okundu.."));
Serial.println(F("Programdan cikis yapiliyor.."));
Serial.println(F("*********************"));
programMode = false;
return;
}
else
{
if (findID(readCard)) //Okunan kart silinmek isteniyorsa
{
Serial.println(F("Okunan kart siliniyor.."));
deleteID(readCard);
Serial.println(F("****************"));
}
else //Okunan kart kaydedilmek isteniyorsa
{
Serial.println(F("Okunan kart hafizaya kaydediliyor.."));
writeID(readCard);
Serial.println(F("**************************"));
}
}
}
else
{
if (isMaster(readCard)) //Master Kart okunursa programa giriş yapılıyor.
{
programMode = true;
Serial.println(F("Merhaba Sayin TURK, Programa giris yapiyorum."));
int count = EEPROM.read(0);
Serial.print(F("Sahip oldugum kullanici "));
Serial.print(count);
Serial.print(F("sayisi kadardir."));
Serial.println("");
Serial.println(F("Eklemek veya cikarmak istediginiz karti okutunuz."));
Serial.println(F("*****************************"));
}
else
{
if (findID(readCard))
{
Serial.println(F("Hosgeldin, gecis izni verildi."));
granted(300); //300 milisaniyede kilitli kapıyı aç.
}
else
{
Serial.println(F("Gecis izni verilmedi."));
denied();
}
}
}
}
////////////////////ERİŞİM İZNİ//////////////////////
void granted(int setDelay)
{
digitalWrite(blueLed, LED_OFF); //mavi led sönük
digitalWrite(redLed, LED_OFF); //kırmızı led sönük
digitalWrite(greenLed, LED_ON); //yeşil led yanık
digitalWrite(relay, HIGH); //kapı kilidi açıldı
delay(setDelay); //kapının açılması için zaman kazanıyoruz.
digitalWrite(relay, LOW); //kapı kilitlendi
delay(1000); //1 saniye sonra yeşil led de sönücek
}
////////////////ERİŞİM İZNİ VERİLMEDİ/////////////////////
void denied()
{
digitalWrite(greenLed, LED_OFF); //yeşil ledin sönük olduğundan emin olun
digitalWrite(blueLed, LED_OFF); //mavi ledin sönük olduğuna emin olun
digitalWrite(redLed, LED_ON); //kırmızı led yanık
delay(1000);
}
/////////////////////KART OKUYUCU UID AYARLAMA////////////////////////////
int getID()
{
//Kart okuyucuyu hazır ediyoruz
if (!mfrc522.PICC_IsNewCardPresent()) //yeni bir kart okutun vve devam edin.
{
return 0;
}
if (!mfrc522.PICC_ReadCardSerial()) //kartın serial numarasını alın ve devam edin.
{
return 0;
}
//4 ve 7 byte UID'ler mevcut biz 4 byte olanı kullanıcaz
Serial.println(F("Kartin UID'sini taratin..."));
for (int i = 0; i < 4; i++)
{
readCard = mfrc522.uid.uidByte;
Serial.print(readCard, HEX);
}
Serial.println("");
mfrc522.PICC_HaltA(); //Okuma durduruluyor.
return 1;
}
void ShowReaderDetails() {
// Get the MFRC522 software version
byte v = mfrc522.PCD_ReadRegister(mfrc522.VersionReg);
Serial.print(F("MFRC522 Software Version: 0x"));
Serial.print(v, HEX);
if (v == 0x91)
Serial.print(F(" = v1.0"));
else if (v == 0x92)
Serial.print(F(" = v2.0"));
else
Serial.print(F(" (bilinmeyen)"));
Serial.println("");
if ((v == 0x00) || (v == 0xFF)) {
Serial.println(F("DİKKAT! Haberlesme yetmezligi, MFRC522'yi dogru bagladiginizdan emin olun."));
while (true);
}
}
//////////////////Cycle Leds(Program Modu)///////////////////////
void cycleLeds() {
digitalWrite(redLed, LED_OFF); // kırmızı ledin sönük olduğundan emin olun
digitalWrite(greenLed, LED_ON); // yeşil ledin yanık olduğundan emin olun
digitalWrite(blueLed, LED_OFF); // mavi ledin sönük olduğundan emin olun
delay(200);
digitalWrite(redLed, LED_OFF); // kırmızı ledin sönük olduğundan emin olun
digitalWrite(greenLed, LED_OFF); // yeşil ledin sönük olduğundan emin olun
digitalWrite(blueLed, LED_ON); // mavi ledin yanık olduğundan emin olun
delay(200);
digitalWrite(redLed, LED_ON); // kırmızı ledin yanık olduğundan emin olun
digitalWrite(greenLed, LED_OFF); // yeşil ledin sönük olduğundan emin olun
digitalWrite(blueLed, LED_OFF); // mavi ledin sönük olduğundan emin olun
delay(200);
}
/////////////////Normal Led Modu//////////////////////////////
void normalModeOn () {
digitalWrite(blueLed, LED_ON); // mavi led yanık ve program kart okumaya hazır
digitalWrite(redLed, LED_OFF); // kırmızı ledin sönük olduğundan emin olun
digitalWrite(greenLed, LED_OFF); // yeşil ledin sönük olduğundan emin olun
digitalWrite(relay, LOW); // kapının kilitli olduğundan emin olun
}
///////////////////////EEPROM için ID Okuma////////////////////////
void readID( int number )
{
int start = (number * 4) + 2; //başlama pozisyonu
for (int i = 0; i < 4; i++) //4 byte alamabilmek için 4 kez döngü kurucaz
{
storedCard = EEPROM.read(start + i); // EEPROM dan diziye okunabilen değerler atayın.
}
}
////////////////////EEPROM a ID Ekleme///////////////////////////////////
void writeID(byte a[])
{
if (!findID(a)) //biz eeprom a yazmadan önce önceden yazılıp yazılmadığını kontrol edin.
{
int num = EEPROM.read(0);
int start = (num * 4) + 6;
num++;
EEPROM.write(0, num);
for (int j = 0; j < 4; j++)
{
EEPROM.write(start + j, a[j]);
}
successWrite();
Serial.println(F("Basarili bir sekilde ID kaydi EEPROM'a eklendi.."));
}
else
{
failedWrite();
Serial.println(F("Basarisiz! Yanlıs ID veya kotu EEPROM. :-("));
}
}
/////////////////////////EEPROM'dan ID Silme////////////////////////
void deleteID(byte a[])
{
if (!findID(a)) //Önceden EEPROM'dan silinen karta sahipmiyiz kontrol et.
{
failedWrite(); //değilse
Serial.println(F("Basarisiz! Yanlıs ID veya kotu EEPROM. :-("));
}
else
{
int num = EEPROM.read(0);
int slot;
int start;
int looping;
int j;
int count = EEPROM.read(0); //Kart numarasını saklayan ilk EEPROM'un ilk byte'ını oku
slot = findIDSLOT(a);
start = (slot * 4) + 2;
looping = ((num - slot) * 4);
num--; //tek sayacı azaltma
EEPROM.write(0, num);
for (j = 0; j < looping; j++)
{
EEPROM.write(start + j, EEPROM.read(start + 4 + j));
}
for (int k = 0; k < 4; k++)
{
EEPROM.write(start + j + k, 0);
}
successDelete();
Serial.println(F("Basarili bir sekilde ID kaydi EEPROM'dan silinmistir.."));
}
}
///////////////Byte'ların Kontrolü///////////////////
boolean checkTwo (byte a[], byte b[])
{
if (a[0] != NULL)
match = true;
for (int k = 0; k < 4; k++)
{
if (a[k] != b[k])
{
match = false;
}
if (match)
{
return true;
}
else
{
return false;
}
}
}
//////////////////////Boşluk Bulma////////////////////////////
int findIDSLOT (byte find[] )
{
int count = EEPROM.read(0); //EEPROM ile ilk byte ı okuyacağız.
for (int i = 1; i <= count; i++) //Döngüdeki her EEPROM girişi için
{
readID(i); //EEPROM daki ID yi okuyacak ve Storedcard[4] de saklayacağız.
if (checkTwo(find, storedCard)) // Saklı Kartlar da olup olmadığının kontrolü.
{ //aynı ID'e sahip kart bulursa geçişe izin vericek.
return i; //kartın slot numarası
break; //aramayı durdurucak.
}
}
}
///////////////////////EEPROM'da ID Bulma//////////////////////
boolean findID (byte find[] )
{
int count = EEPROM.read(0); //EEPROM'daki ilk byte'ı oku
for (int i = 1; i <= count; i++) //Önceden giriş yapılmış mı kontrolü.
{
readID(i);
if (checkTwo(find, storedCard) )
{
return true;
break;
}
else
{
//değilse return false
}
}
return false;
}
///////////////////Başarılı Şekilde EEPROM'a Yazma//////////////////
void successWrite()
{
digitalWrite(blueLed, LED_OFF); // mavi ledin sönük olduğundan emin olun.
digitalWrite(redLed, LED_OFF); // kırmızı ledin sönük olduğundan emin olun.
digitalWrite(greenLed, LED_OFF); // yeşil ledin sönük olduğundan emin olun.
delay(200);
digitalWrite(greenLed, LED_ON); // yeşil ledin yanık olduğundan emin olun.
delay(200);
digitalWrite(greenLed, LED_OFF); // yeşil ledin sönük olduğundan emin olun.
delay(200);
digitalWrite(greenLed, LED_ON); // yeşil ledin yanık olduğundan emin olun.
delay(200);
digitalWrite(greenLed, LED_OFF); // yeşil ledin sönük olduğundan emin olun.
delay(200);
digitalWrite(greenLed, LED_ON); // yeşil ledin yanık olduğundan emin olun.
delay(200);
}
/////////////////////EEPROM'a Yazma İşlemi Başarısız/////////////////
void failedWrite()
{
digitalWrite(blueLed, LED_OFF); // mavi ledin sönük olduğundan emin olun.
digitalWrite(redLed, LED_OFF); // kırmızı ledin sönük olduğundan emin olun.
digitalWrite(greenLed, LED_OFF); // yeşil ledin sönük olduğundan emin olun.
delay(200);
digitalWrite(redLed, LED_ON); // kırmızı ledin yanık olduğundan emin olun.
delay(200);
digitalWrite(redLed, LED_OFF); // kırmızı ledin sönük olduğundan emin olun.
delay(200);
digitalWrite(redLed, LED_ON); // kırmızı ledin yanık olduğundan emin olun.
delay(200);
digitalWrite(redLed, LED_OFF); // kırmızı ledin sönük olduğundan emin olun.
delay(200);
digitalWrite(redLed, LED_ON); // kırmızı ledin yanık olduğundan emin olun.
delay(200);
}
////////////////////Silme İşlemi Başarılı///////////////////////////
void successDelete()
{
digitalWrite(blueLed, LED_OFF); // mavi ledin sönük olduğundan emin olun.
digitalWrite(redLed, LED_OFF); // kırmızı ledin sönük olduğundan emin olun.
digitalWrite(greenLed, LED_OFF); // yeşil ledin sönük olduğundan emin olun.
delay(200);
digitalWrite(blueLed, LED_ON); // mavi ledin yanık olduğundan emin olun.
delay(200);
digitalWrite(blueLed, LED_OFF); // mavi ledin sönük olduğundan emin olun.
delay(200);
digitalWrite(blueLed, LED_ON); // mavi ledin yanık olduğundan emin olun.
delay(200);
digitalWrite(blueLed, LED_OFF); // mavi ledin sönük olduğundan emin olun.
delay(200);
digitalWrite(blueLed, LED_ON); // mavi ledin yanık olduğundan emin olun.
delay(200);
}
////////////////Master Kartın Doğruluğunun Tespiti///////////////////
boolean isMaster (byte test[])
{
if (checkTwo(test, masterCard))
return true;
else
return false;
}
DH forumlarında vakit geçirmekten keyif alıyor gibisin ancak giriş yapmadığını görüyoruz.
Üye Ol Şimdi DeğilÜye olduğunda özel mesaj gönderebilir, beğendiğin konuları favorilerine ekleyip takibe alabilir ve daha önce gezdiğin konulara hızlıca erişebilirsin.
