fsp3170 hakkında yardım.

Cevap Yaz

hidden

2 yıl

Binbaşı

Konu Sahibi

Merhaba, görüntülü diyafona ait 3.5" ekran sürücüsü (gvs-tft-d24) üzerinde bulunan bu voltaj regülatörü ters voltaj yüzünden arızalandı. fsp3170 yazıyor üzerinde. Bunun görüntü işlemcisine enerji veren bacağın kaç volt verdiğini öğrenmem gerekiyor arkadaşlar.
Sanırım alt sağdan ikinci bacak.

Birde bu parçayı nereden bulabilirim aliexpress hariç hiç bir yerde yok. Farklı çözüm ne olabilir. Kızımın projesi için kullanacak idim.

< Resime gitmek için tıklayın >

< Resime gitmek için tıklayın >

< Bu mesaj bu kişi tarafından değiştirildi hidden -- 5 Nisan 2023; 14:18:23 >

< Bu ileti mobil sürüm kullanılarak atıldı >

muhsin kamer

2 yıl

Yarbay

< Resime gitmek için tıklayın >
2 numaralı bacak voltaj girişi,
3 numaralı bacak voltaj çıkışı.

Ekranın bilgi verisinde; Çalışma voltajı 3- 3.6 DC olarak belirtilmiş.https://www.gvssmart.com/article/191.html
Devreye voltaj verecekseniz
Başlangıçta, 3 nolu bacaktan 3 - 3.5 gibi voltaj verin. duruma göre 5 volta çıkarsınız.

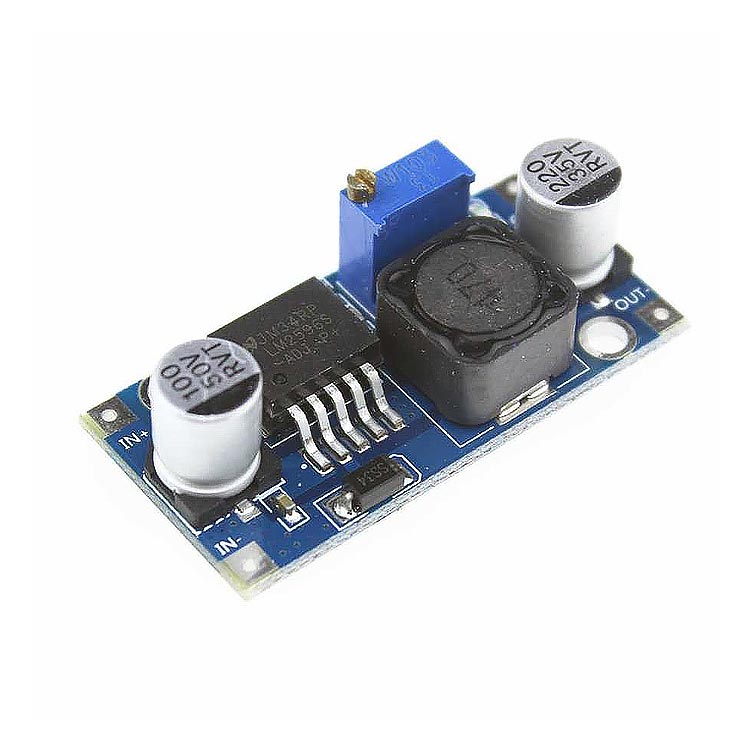

bu devre ile çözüm bulabilirsiniz. ( çip teki enable pin kullanılmıyorsa)https://www.direnc.net/lm2596-power-suplay-modul-1

< Resime gitmek için tıklayın >

Kolay gelsin.

Not: ENABLE input 7 nolu bacaktan ekran aktif komutu alıyor mu?
Bu önemli.
FSP3170 in bu özelliği kullanılmıyorsa, sorun yok.

< Bu mesaj bu kişi tarafından değiştirildi muhsin kamer -- 5 Nisan 2023; 18:40:31 >
Bu mesaja 1 cevap geldi.

muhsin kamer

2 yıl

Yarbay

İşlemci 1V8 DC ile çalışmakta;

< Resime gitmek için tıklayın >

< Bu mesaj bu kişi tarafından değiştirildi muhsin kamer -- 5 Nisan 2023; 18:4:28 >
Bu mesaja 1 cevap geldi.

hidden

2 yıl

Binbaşı

Konu Sahibi

Çok teşekkür ederim üstadım çok aydınlatıcı cevaplar. Sağolun.

< Bu ileti mobil sürüm kullanılarak atıldı >

Bu mesajda bahsedilenler: @muhsin kamer

hidden

2 yıl

Binbaşı

Konu Sahibi

Merhaba dediğiniz gibi bilgileri arızayı gidecek arkadaşa iletim ekrana görüntü geldi (mavi ekran)
Şimdi şunu merak ediyorum benzer bir kart var aynı şekilde 3.5" ekranı olan farklı bir üreticinin onda da FR9886 var. Bu regülatör bulunabilir durumda.

Sizce bunu alıp kullanmak mümkün olur mu? Voltaj düşürücü var elimde ama proje kutusunun içinde çok yer yok. Kalabalık etmesin istiyorum.

Veya 7805 kullansak? 5 volt ile çalıştı çünkü

< Bu mesaj bu kişi tarafından değiştirildi hidden -- 6 Nisan 2023; 10:40:58 >

< Bu ileti mobil sürüm kullanılarak atıldı >

Bu mesajda bahsedilenler: @muhsin kamer

muhsin kamer

2 yıl

Yarbay

Farklılıklar var.
FR9886 ve FSP3170 'in bağlantı şekilleri
< Resime gitmek için tıklayın >

< Resime gitmek için tıklayın >

< Resime gitmek için tıklayın >
FR9886 nın bulunduğu kart numaralarını kontrol ediniz.
Aynı numara ise FR9886 yı kullanabilirsiniz. Farklı sürüm numarası var ise karttaki çip'in tasarımı farklı dır.

7805 kullanabilirsiniz. ısınma yaparsa soğutucu takın.

< Bu mesaj bu kişi tarafından değiştirildi muhsin kamer -- 6 Nisan 2023; 17:18:45 >

< Bu ileti mobil sürüm kullanılarak atıldı >

hidden

2 yıl

Binbaşı

Konu Sahibi

Evet kart farklı sanırım olmaz, 7805 kullanmak en güzeli sanırım. Sorularım bu kadardı, Teşekkür ederim

< Bu ileti mobil sürüm kullanılarak atıldı >
