Dünyada İlk Çift Taraflı ModArt QUADRAD Custom Case...!!
Bu konudaki kullanıcılar: 1 misafir, 1 mobil kullanıcı
76
Cevap 7140
Tıklama 3
Öne Çıkarma
Cevap 7140
Tıklama 3
Öne Çıkarma
-
Dünyada İlk Çift Taraflı ModArt QUADRAD Custom Case...!!
|
Kasa için vektörel çizimleri yaptık. 1.20 mm sac kullandık. Kesilen boşluklardan sonra, boş kabin bitmiş hali 12.5 kg idi.  Corsair Obsidian Serisi 900D Super Tower Kasa 18.6 kg .....  < Resime gitmek için tıklayın > Vektör çizimi sırasında kutuyu 4 eşit parçadan, üst ve alt eşit iki küçük parçadan öne ve arka eşit iki büyük parçaya karar verdik... Şasi 2, üst ve alt kısımlardan, ön ve arka kısımlardan 2, anakart arka plakasından oluşacaktır. Kabinin 4 tarafında özel olarak tasarlanan radyatör ızgaraları çerçeveyle entegredir. Alt ve üst kısımda, ızgaradaki diğer dört adet 20 mm çaplı delik sistemi üstten sıvı doldurmak için açıldı Yan kısımlar, entegre selefler ve köşelere gelen alt kısımlarda kasaya giren ve çıkan tüm kablo girişlerini sağlayan bir panel bulunmaktadır. Üstte, 30 mm çaplı bir Power butonu ve 22 mm'lik bir restart buyonu yapılmıştır. Ve 2'li USB 3.0 portu yapılmıştır. Üst tarafa yakın fan kontrolcüleri için 2 adet 5.25 yuva bulunmaktadır. HDD kontrol çekmecesi alt kısmın yakınında yapılmıştır. Ön ve arka paneller, çerçevenin her iki tarafı ön panel olarak kullanılabilecek şekilde eşit aralıklarla yerleştirildi. < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
|
Çizimler CNC lazerle kesildi. Soketlerin boyutlarını kontrol etmek için kablo kutusu ayarlandı ve gösterge kontrol edildi. Gerekli düzeltmeler yapıldı. < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
|
Ve CNC levha metal bükücü ile bükülmüştür. < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > Bükülmüş parçalar Kesilmiş ve bükülmüş parçalar bir arada toplanmıştır. < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > Ön ve arka panel iç ve dış detayları. Üst ve alt panellerin detayları. < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
|

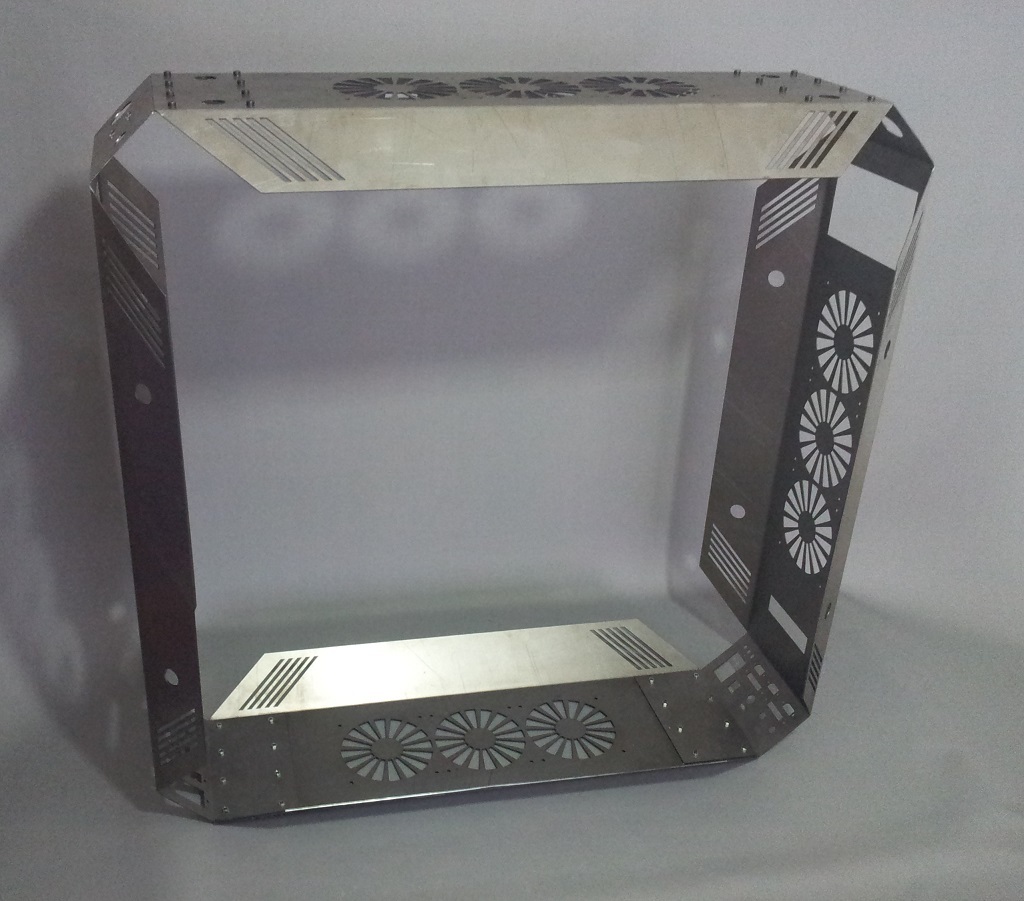

Parçalar test amaçlı olarak monte edildi. < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
Kasa o kadar buyuk ki 30 cm genislik bile ince gosteriyor  Heycanla bekliyorum muhtesem biseye benziyor |
< Bu ileti mini sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
| aslında incelik olarak yine çok değil...:):) Az kaldı sayılır kasa 1 aya biter..:):) |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @saasc
obsidian 900 bile 25 cm. 30cm baya buyuk bence  |
< Bu ileti mini sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @moslevon
Sistem başında yazan özelliklere dikkat ettin mi..:):) Sistemde 4 adet 360'lık radyatör/ 4 adet D5 pompa / 4 adet 230cm lik rezervuar oluyor... 900D Kasaya bu malzemeleri sığdıramazsın... Sistem sonuçta extreme amaçlı tasarlandı..:):):) |
bununla uzaya çıkabiliyomuyuz  elinize sağlık baya emek var koay gelsin 4 radyatörle buz gibi oyun oynarsın artık |
|
Az kaldı sayılır..:):) Evet zaten bilerek sistemi 4 ayrı loop olarak ayarladım ki ayrı looplarda sistem sıcaklıkları nasıl olacak bende merak ediyorum..:):) @emrebalii |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @mobiluzman26 @emrebalii
|
Hayırlı olsun diyelim. Cok emek var bu işte. Sonucu bende merakla bekliyorum. |
Bu mesajda bahsedilenler: @moslevon
|
Az kaldı... Önümüzdeki hafta kasanın su kanalları da biter. En son rötuşlar bittikten sonrada geriye sadece boya kalıyor. Boya olayınıda elekrostatik toz boya attırıcam..:):) |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @lbyibo
|
Rica ederiz..:) @arg-ist Ali abi sağolsun. Kasanın işçiliği ona ait. Gerçekten güzel olacak..:) |
Bu mesajda bahsedilenler: @arg-ist , @KontrolKey
Hava böyle giderse zor biter , kafamı dışarı çıkaramıyorum... Şaka... şaka... biter.. önümüz yaz nasıl olsa... Kim korkar hain kıştan..arg-ist |
Bu mesaja 1 cevap geldi.
|
Doğru abi şuan resmen sulu kar yağıyor. İnsanın yüzüne yüzüne çivi gibi..:):) Soğuk hava bizi bomaz abi.. bitiririz diye umuyorum..:):) |
Bu mesajda bahsedilenler: @arg-ist
Merhaba Forum arkadaşlarım.. Masa Kasa projemden sonra bu yeni kasa projeme hoşgeldiniz...:)
Bu projede Tasarım bana ait. Kasanın yapımını @arg-ist Ali abi üstlendi. Kendisine çok teşekkürler. Fikirleri el emekleri gerçekten çok iyi..
Kasa dizaynını büyük ve extreme bi şekilde tasarladık.. Ki bu sayede farklı boyutlarda anakartlar ilede kullanılabliyor.
Ama en önemlisi kasa içine eklenen tüm donanımlar sergilenecek şekilde bir tasarıma sahip.
< Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın >
Sistem
4 adep D5 pompa
4 adet 360'lık 6cm kalınlığında EK radyatör
4 adet 220mm'lik 65mm çaplı rezervuar ile 4 Loop'lu oluyor....
Kasanın adını bu birazda bu sebeple QUADRAD koydum...
< Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın >
< Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın >
< Resime gitmek için tıklayın > < Resime gitmek için tıklayın >
Kasanın yan kesitleri 45 derece açılı olacak şekilde tasarlandı. bükülen açılı yerlerde hava kanalları ve rezervuarlar olacak.. Kasa dışında bulunacak yani..:)
Kasanın toplam genişliği 30cm olarak ayarladık...
Kasanın 1/1 ölçüde maketini yaptı @arg-ist Ali abi..:):)
< Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın >
