Bluetooth Ses Amfi Devresi Yardım
X
6 yıl
Yüzbaşı
Konu Sahibi

Arkadaşlar Merhaba 4 ohm 5w hoparlörlerim için elimde 6w 6 - 8 ohm Bluetooth amfi devresi var bağlantıyı gerçekleştirdim fakat sesi 50 den fazla açarsam modül kendini kapatıp yeniden başlatıyor galiba hoparlör ü besleyemiyor yardımcı olurmusunuz rica etsem hoparlöre kondansatör bağlasam sorunu düzeltebilirmiyim??
< Resime gitmek için tıklayın >

https://cdn.pbrd.co/images/HZWLHX7.jpg?o=1





< Bu mesaj bu kişi tarafından değiştirildi xfox -- 6 Şubat 2019; 22:21:5 >

< Bu ileti mobil sürüm kullanılarak atıldı >

M
6 yıl
Yarbay

Modül beslemesi için kullandığınız güç kaynağı yetersiz kalıyor olabilir. Önce bunu kontrol edin.

Diğer ihtimal de kullandığınız hoparlörlerin omajinın uyumsuzluğu olabilir.

İki durumda da yüksek seste besleme gerilimi çöküyor ve modül resetleniyordur.



< Bu ileti mobil sürüm kullanılarak atıldı >

E
6 yıl
Yarbay

Her hoparlöre birer adet 1w 2.2 ohm direnç bağlayın,,
Arkadaşın dediği gibi büyük ihtimalle güç yetersizliği,, 12v 20w 2A veya 5v ile çalışıyorsa, 5v 5A 25w gerekir,,
İki hoparlörü seri yapıp, tek çıkışa bağlayıp deneyin, 8, ohm yapar, yine yakın ses üzerinde kapanırsa, güç yetersizliği



< Bu ileti mobil sürüm kullanılarak atıldı >

X
6 yıl
Yüzbaşı
Konu Sahibi

Arkadaşlar öncelikle cevaplarınız için teşekkür ederim normalde modül 3.7v pil ile de çalışıyor denemek için bağladım modülün ışığı yanıp hemen geri kendini kapatıyordu cihaz hiç açılmıyordu 5v 1a basit adaptör ile denemiştim açılmıştı ama %50 volumde kendini kapatıyor arkadaşlar yeni adaptör aldım eve geçince 5v 3A veya 5A ile deneyeceğim tahminim güç yetersizliği var bu arada üretici sitesinden baktım modül sadece 6 veya 8 ohm ile uyumluymuş arkadaşlar bilginize bence bundan kaynaklı güç sorunu var ortada şimdi @Emin-Firtina hocam hoparlöre 1w 2.2 ohm direnç bağlayıp 12v mu vereyim tam anlamadım??





< Bu mesaj bu kişi tarafından değiştirildi xfox -- 7 Şubat 2019; 15:6:24 >

< Bu ileti mobil sürüm kullanılarak atıldı >
Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @Emin-Firtina
E
6 yıl
Yarbay

Aman aman,, devre kaç volt DC ile çalışıyorsa, fazlası zararlı ...
Devre en az 6 ohm hoparlör desteklediği için, 4 ohm hoparlör devreyi zorlayacaktır,,, onun için hoparlör ile devre arasına 2.2 ohm direnç bağlayınca , hoparlör dolaylı olarak 6 ohm oluyor,,



< Bu ileti mobil sürüm kullanılarak atıldı >
Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @xfox
X
6 yıl
Yüzbaşı
Konu Sahibi

quote:

Orijinalden alıntı: Emin-Firtina

Aman aman,, devre kaç volt DC ile çalışıyorsa, fazlası zararlı ...
Devre en az 6 ohm hoparlör desteklediği için, 4 ohm hoparlör devreyi zorlayacaktır,,, onun için hoparlör ile devre arasına 2.2 ohm direnç bağlayınca , hoparlör dolaylı olarak 6 ohm oluyor,,
Hocam 2.2 çok kıstı sesini bende daha düşüğünü aldım bide ayrıca 4 ohm 2w twetter aldım onu bağlayınca da hoparlör ile beraber 8 ohm yapıyor bu şekilde de sorunumu çözebilirim yarın deneyeceğim inş



< Bu ileti mobil sürüm kullanılarak atıldı >
Bu mesaja 1 cevap geldi.
E
6 yıl
Yarbay

Anladım, o zaman fazla karıştırmayalim direnç işini,, 2.2k olmasın ,,,,
İki hoparlör aynı çıkışa bağlanınca omaj düşer ,,
4 ohm beraber + 4 ohm ,, 2 ohm yapar,,
Tiwitirda seri kondansatör olduğu için ses çıkışına pek etkisi olmaz, yüklenmez yani ,,

Ses anfisi normal seslerde çalışırken ses çıkışları normalden fazla veya beklerken ısınıyorsa, 4 ohm dan olabilir,, devre 6-8 ohm ise,, size tavsiyem iki adet daha 5w 4 ohm hoparlör alın, iki hoparlörü 1 çıkışa seri bağlayın,, omaj sorunu çözülmüş olur ,,
Veya 6 ohm kabinli set hoparlörleri satılıyor ikinci el,, bass tiz kabin herşey içinde,, dolu dolu çalar, ilerde 30-40w daha güçlü devre için de bu kabinler ile kullanışlı olur



< Bu ileti mobil sürüm kullanılarak atıldı >
Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @xfox
X
6 yıl
Yüzbaşı
Konu Sahibi

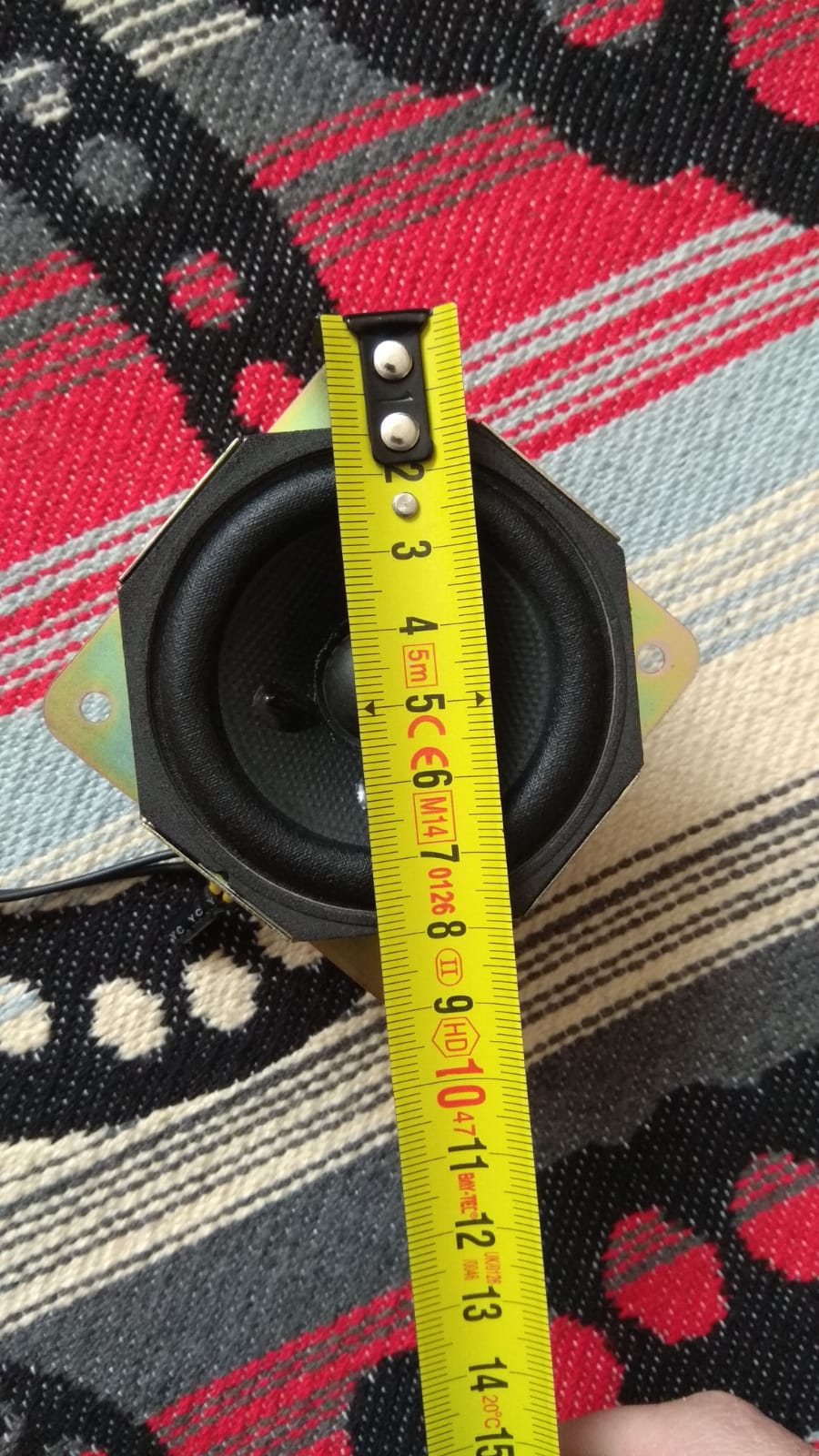

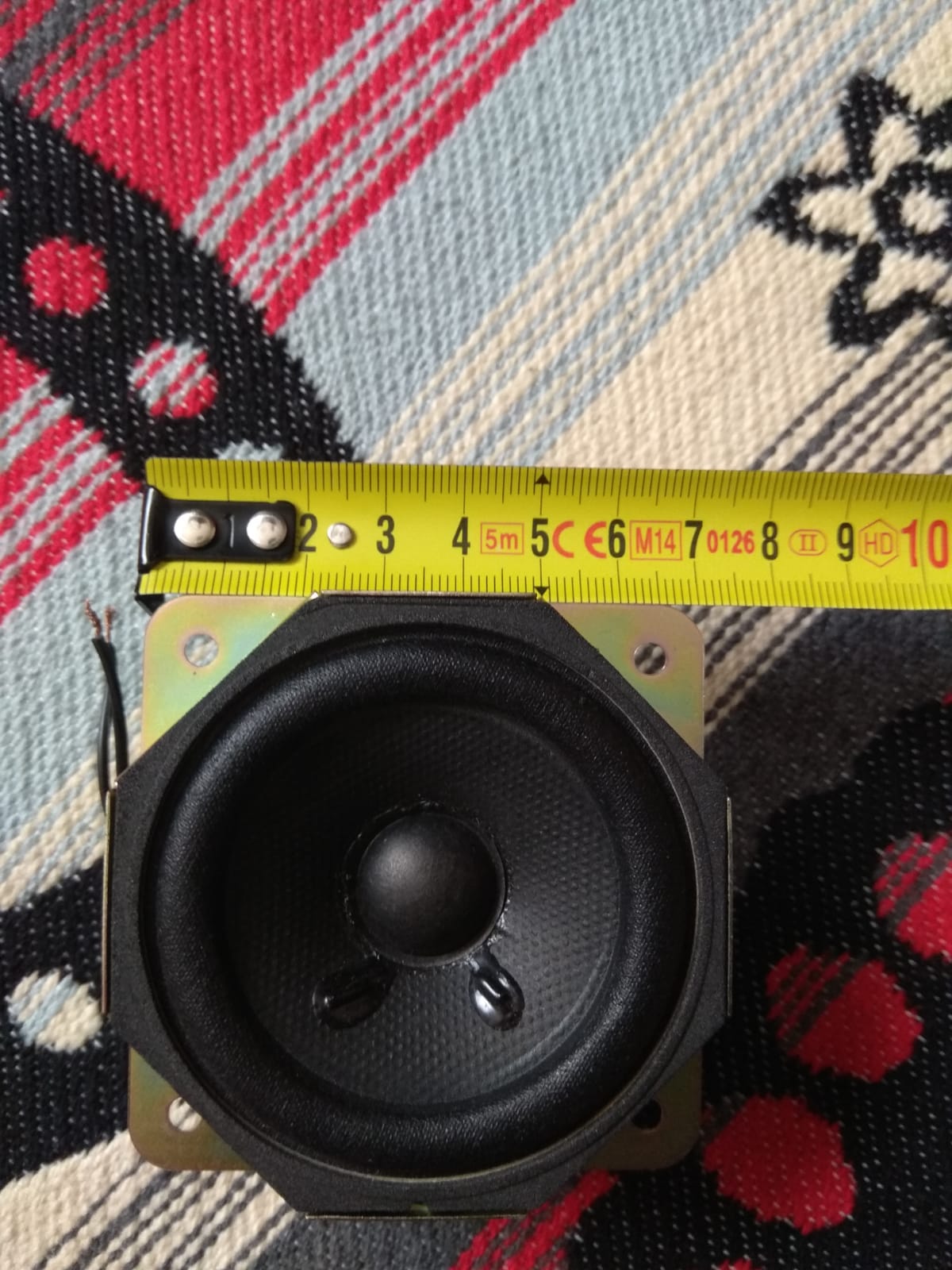

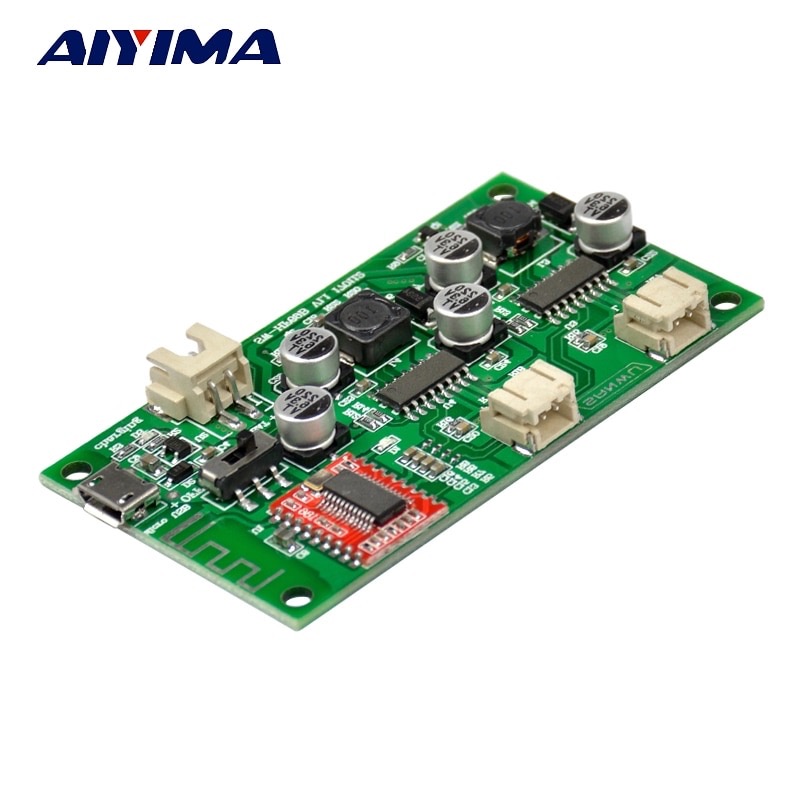

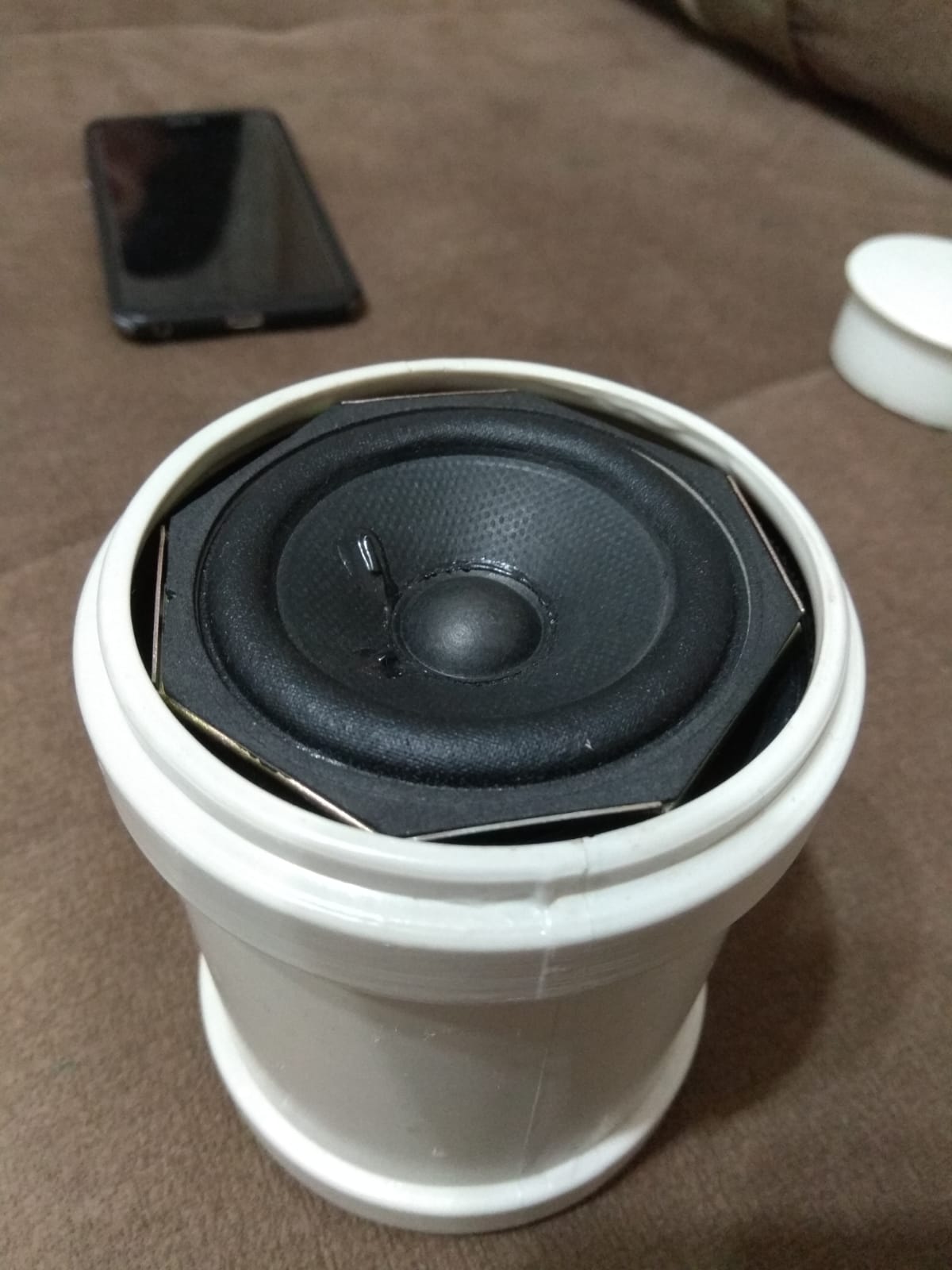

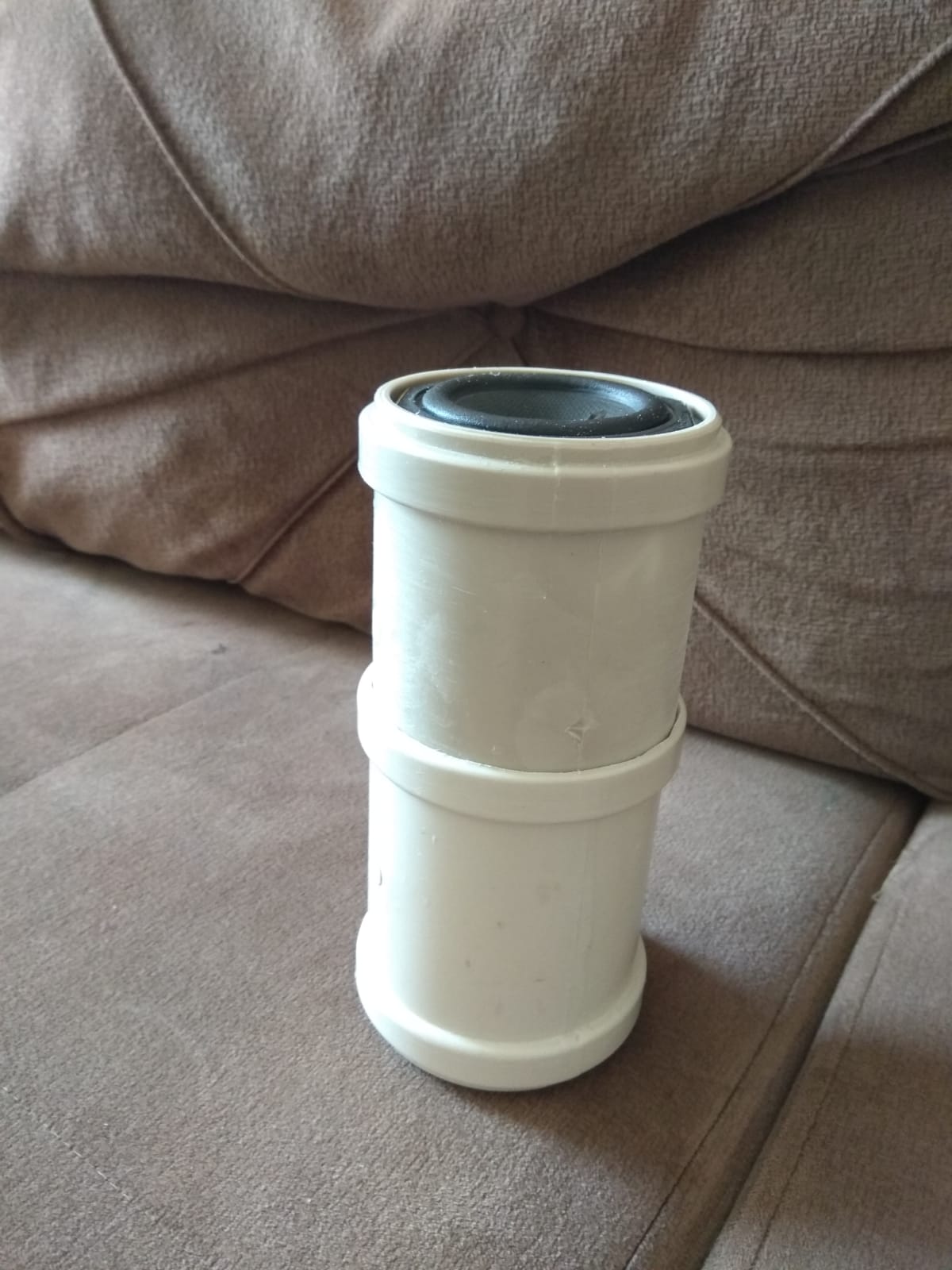

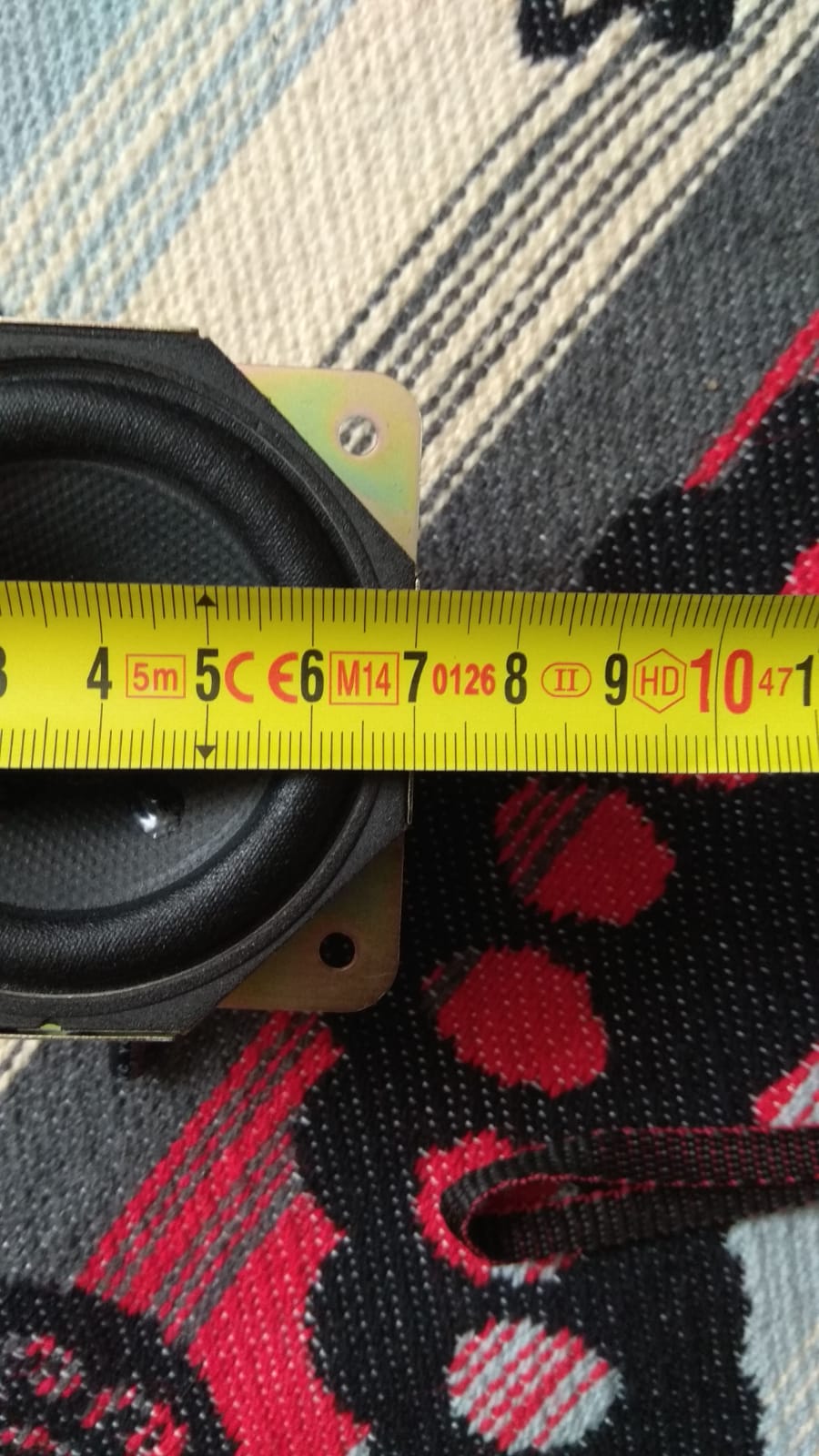

Hocam çok teşekkürler Tweetter iade edip 4 ohm 2w körüklü hoparlör aldım hem bas hem tis için iyi olur dediler bu şekilde deneyeceğim artık son halini video atarım inş bide 4 ohm 10w hoparlörüm var ona da 20w amfi aldım kutu olarak 70 lik boru kullanacağım resimleri aşağıda
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >

Hocam bu yeni projeme bass vurdukça ışık yanacak şekilde sistem yapmayı düşünüyorum nasıl bişey yapabilirim bilginiz var mı acaba





< Bu mesaj bu kişi tarafından değiştirildi xfox -- 10 Şubat 2019; 17:44:39 >

< Bu ileti mobil sürüm kullanılarak atıldı >
Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @Emin-Firtina
E
6 yıl
Yarbay

Anfiniz 10-15w ,, neden 2w hoparlör tercih ettiniz,,
Boru güzel görünüyor olabilir fakat ben MDF kabin projesi tercih ederim,, amfi için ise plastik devre kutusu,,
Led için önerimi yazacağım ,,
Led için ise kurulu devreler var veya daha ucuza kendinizin kuracağı devreler var >https://m.tr.aliexpress.com/item/32709330676.html?pid=808_0011_0101&spm=a2g0n.search-amp.list.32709330676&aff_trace_key=&aff_platform=msite&m_page_id=3893amp-hAH0yYKubhI3GMnyswIZsA1549817737493
5 adet led var,, anfi ses giriş sinyaline bağlanıyor,, ses level seviyesine göre çalışıyor,, en uygunu en stabil çalışan devre bu şekilde ,,
http://www.elektromania.net/default.asp?tid=1194
Kullanılacak entegreler hepsi aynı ,,
https://www.oselsan.net/icerik.asp?pid=351
http://www.circuitstune.com/2012/04/ka2284-5-led-vu-meter-dotbar-circuit.html?m=1





< Bu mesaj bu kişi tarafından değiştirildi Emin-Firtina -- 10 Şubat 2019; 19:5:9 >

< Bu ileti mobil sürüm kullanılarak atıldı >
Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @xfox
X
6 yıl
Yüzbaşı
Konu Sahibi

quote:

Orijinalden alıntı: Emin-Firtina

Anfiniz 10-15w ,, neden 2w hoparlör tercih ettiniz,,
Boru güzel görünüyor olabilir fakat ben MDF kabin projesi tercih ederim,, amfi için ise plastik devre kutusu,,
Led için önerimi yazacağım ,,
Led için ise kurulu devreler var veya daha ucuza kendinizin kuracağı devreler var >https://m.tr.aliexpress.com/item/32709330676.html?pid=808_0011_0101&spm=a2g0n.search-amp.list.32709330676&aff_trace_key=&aff_platform=msite&m_page_id=3893amp-hAH0yYKubhI3GMnyswIZsA1549817737493
5 adet led var,, anfi ses giriş sinyaline bağlanıyor,, ses level seviyesine göre çalışıyor,, en uygunu en stabil çalışan devre bu şekilde ,,
http://www.elektromania.net/default.asp?tid=1194
Kullanılacak entegreler hepsi aynı ,,
https://www.oselsan.net/icerik.asp?pid=351
http://www.circuitstune.com/2012/04/ka2284-5-led-vu-meter-dotbar-circuit.html?m=1
Hocam 4ohm 2W eski hoparlöre aldım yani 6w anfi olan hoparlöre anca kaldırır yeni projeyede 20w amfi aldım onunla birlikte tekrardan ışık için Çin’den hazır vu meter ve tiz hoparlörü siparişi verdim çok yardımınız oldu Allah razı olsun dış görünüş içinde siyah sprey boya veya karbon kaplama düşünüyorum



< Bu ileti mobil sürüm kullanılarak atıldı >
Bu mesaja 1 cevap geldi.
E
6 yıl
Yarbay

Elinize ulaşması dileğiyle ,, takipteyim



< Bu ileti mobil sürüm kullanılarak atıldı >


Bu mesajda bahsedilenler: @xfox
X
6 yıl
Yüzbaşı
Konu Sahibi

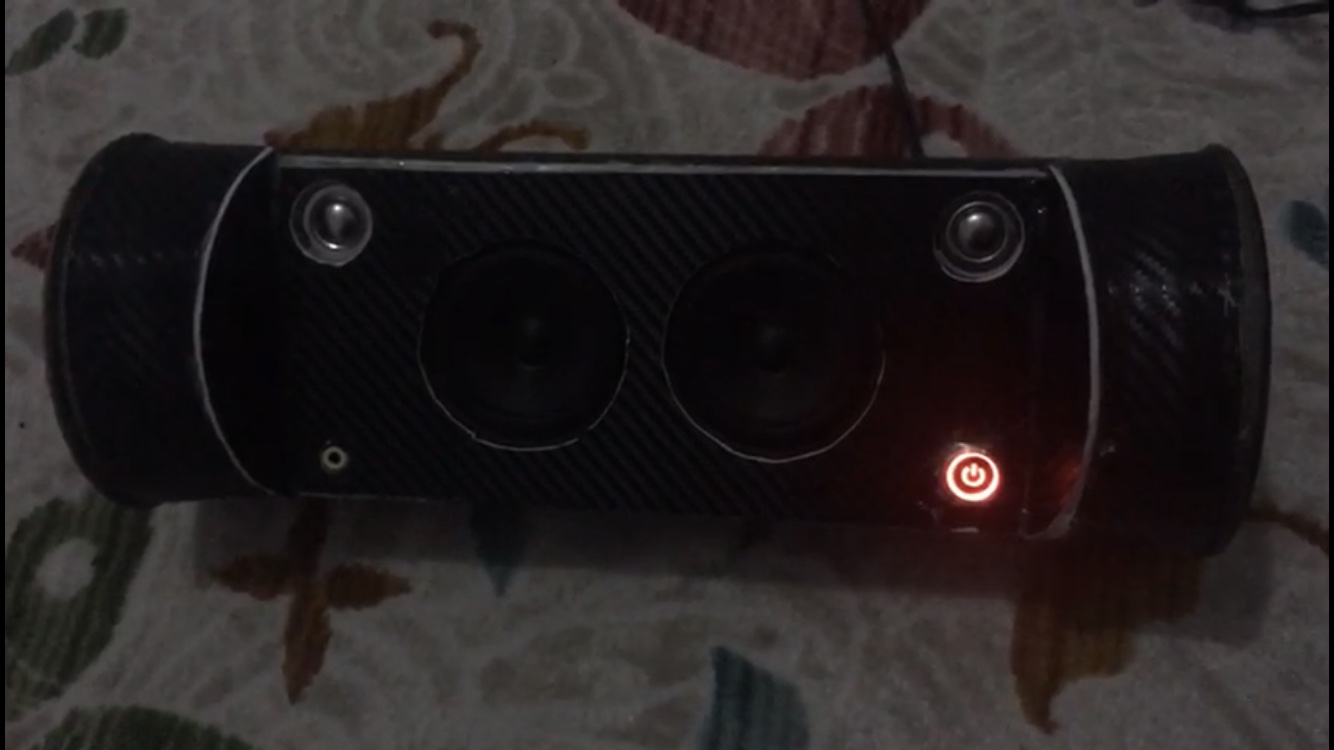

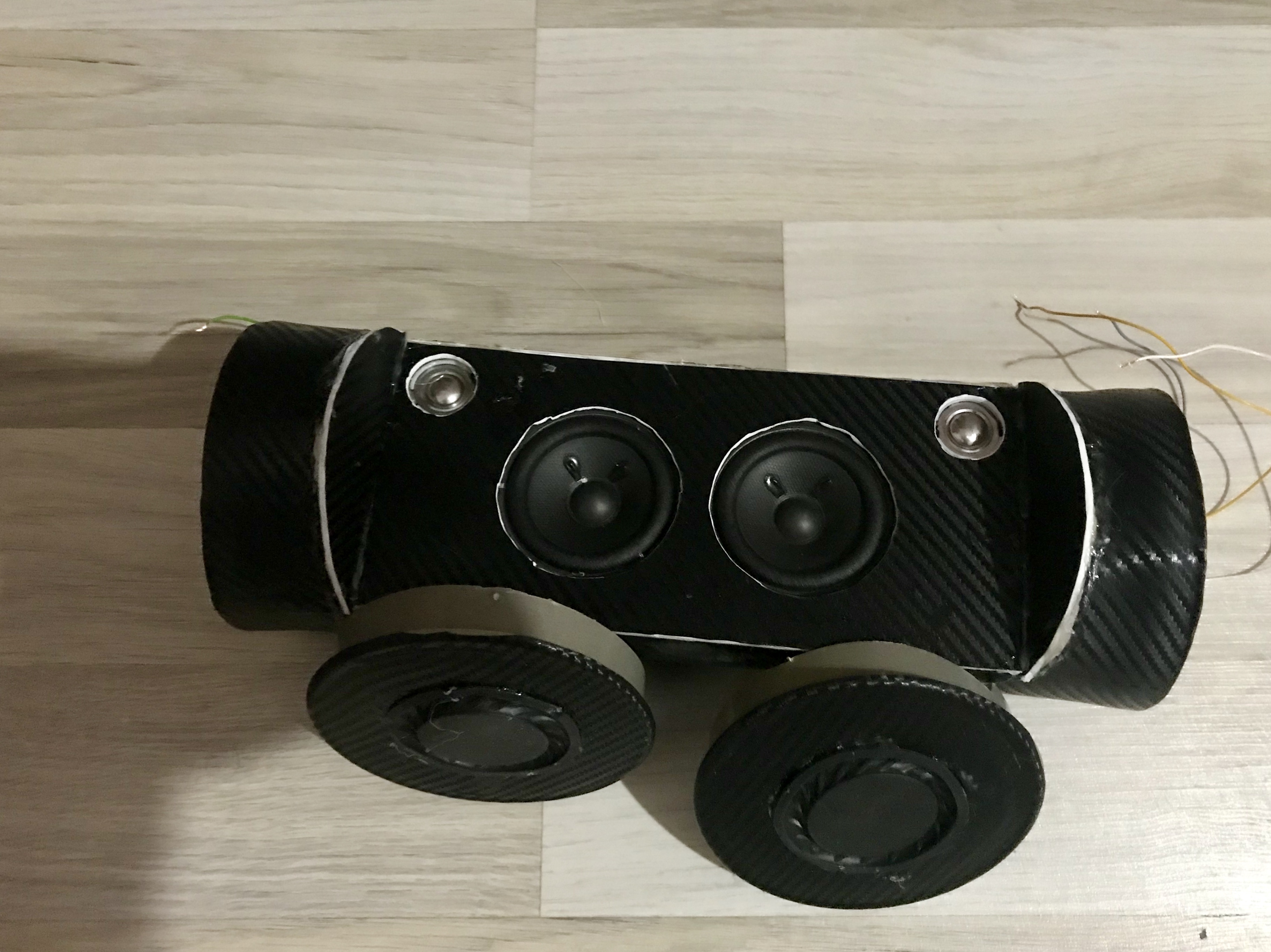

@Emin-Firtina Hocam merhaba bugün itibari ile nihayet bitirdim projeyi ortalamanın üzerinde ses memnun kaldım 👍 yardımlarınız için çok teşekkür ederim


< Resime gitmek için tıklayın >

< Resime gitmek için tıklayın >



< Bu ileti mobil sürüm kullanılarak atıldı >
Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @Emin-Firtina
E
6 yıl
Yarbay

Elinize emeğinize sağlık, çok orijinal bi çalışma olmuş,,,
İlk sağ sol uçlara gibi proje başladı, ortayı kesip ortaya sistemi yatırınca çok değişik daha güzel olmuş



< Bu ileti mobil sürüm kullanılarak atıldı >
Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @xfox
X
6 yıl
Yüzbaşı
Konu Sahibi

quote:

Orijinalden alıntı: Emin-Firtina

Elinize emeğinize sağlık, çok orijinal bi çalışma olmuş,,,
İlk sağ sol uçlara gibi proje başladı, ortayı kesip ortaya sistemi yatırınca çok değişik daha güzel olmuş
Teşekkür ederim hocam yanlarda çok iyi olmadığı için ön tarafa yaptım ses kalitesi de maşallah 🧿 güzel ortalamanın üzerinde uğraştığıma değdi doğrusu ilerde 3 er hoparlör ile daha profesyonel bir speaker yapmayı düşünüyorum o projede preamfi ve mdf kullanacağım inş görüşmek üzere hayırlı günler





< Bu mesaj bu kişi tarafından değiştirildi xfox -- 20 Mart 2019; 17:37:55 >

< Bu ileti mobil sürüm kullanılarak atıldı >
Bu mesaja 1 cevap geldi.
E
6 yıl
Yarbay

bu projenizde 10 luk boru kullanmışyınız,,, diğer projenizde daha güçlü olması açısından 80cm x 53cm lik proje yerleşim borusu öneriliyor >>>https://tr.depositphotos.com/50776211/stock-photo-underground-drainage-pipeline-construction.html




Bu mesajda bahsedilenler: @xfox
Y
6 yıl
Teğmen

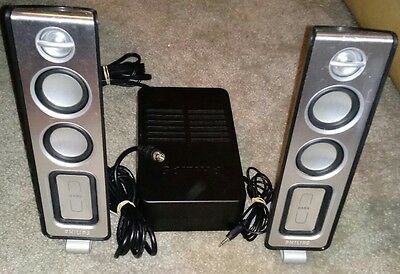

Arkadaşlar aşşagıdaki 1+1 hoparlör için bulututlu anfi devresi tavsiyesi verebilirmisiniz. amfisi bozuldu atıl duruyor kullanmak istiyorum.


< Resime gitmek için tıklayın >


Ses

Frekans tepkisi
50 - 20.000 Hz
Müzik Gücü
80 W
Çıkış gücü (RMS)
2 x 20W
Ses Seviyesi Kontrolü
Analog Ses Seviyesi Kontrolü
Kablolar
Sabit Kablolar
Ses Geliştirme
Dinamik Bas Kuvvetlendirme
Tiz Güçlendirme
Bas iyileştirmesi
Evet
Bas geliştirme
Dinamik Bas Kuvvetlendirme
Hoparlör Güçlendirme
Manyetik Korumalı Hoparlörler
Hoparlörler

Hoparlör Güçlendirme
Manyetik Korumalı Hoparlörler
Neodinyum manyetik sistemi
Evet
Alüminyum kon
Evet
CD tweeter
Evet
Mylar dome
Evet
2x 50mm woofer
Alüminyum
Bağlantı

Kablo uzunluğu
1,8 m
Konektör
3,5 mm stereo
Kullanılabilirlik

Güç açık göstergesi
Evet


Bu mesaja 1 cevap geldi.
X
6 yıl
Yüzbaşı
Konu Sahibi

Hocam bütçe belirtmemişsiniz ama hoparlörün güzel buna bas, tiz ayarlı blueto devre kullan AliExpress de bulabilirsin DC18V-24V TPA3116 + LM1036 D Sınıfı öneririm 👍



< Bu ileti mobil sürüm kullanılarak atıldı >
Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @yankizulu
Y
6 yıl
Teğmen

Tavsiyeniz için teşekkür ederim limit gümrük sınırını aşmayacak kadarda olabilir.Bendeki amfi 220 volt bağlı idi bir şey fark adermi.< Resime gitmek için tıklayın >


Bu mesaja 2 cevap geldi.

Bu mesajda bahsedilenler: @xfox
X
6 yıl
Yüzbaşı
Konu Sahibi

quote:

Orijinalden alıntı: yankizulu

Tavsiyeniz için teşekkür ederim limit gümrük sınırını aşmayacak kadarda olabilir.Bendeki amfi 220 volt bağlı idi bir şey fark adermi.< Resime gitmek için tıklayın >
Hocam siz 3 way speaker crossover araştırın en iyisi 👍 220v olması problem değil zaten eski sistemi komple iptal edeceksiniz



< Bu ileti mobil sürüm kullanılarak atıldı >

E
6 yıl
Yarbay

Hoparlörlerin ortasindaki siyah kutu nedir, harici anfi gibi duruyor,,
Hoparlöre sadece 1 adet kablo ile çalışıyor , diğeride 1 adet, sağ sol iki çıkışlı anfi,,,,
3 way yollu sistem diyen arkadaş , kolonları 1.5metre sandiniz galiba :-) ,
Harici anfi olsun en azindan şu özellikleri olsun dediğiniz düşünceniz nedir , USB olsun, Bluetooth olsa iyi olur gibi veya aux girişi ,, 220v mu 12v mu, elinizde adaptör olarak ne var,, iyi günler



< Bu ileti mobil sürüm kullanılarak atıldı >
