Ayarlı Güç kaynağı yapımı (olan malzemeler ile)
Cevap Yaz
Konuya Özel
|

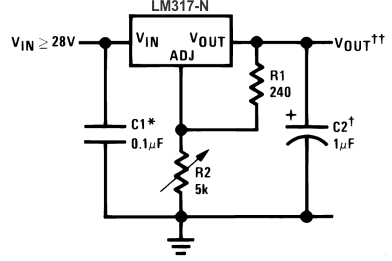

< Resime gitmek için tıklayın > Devre bu hocam , başka merak ettiğin bişey varsa burdayım. |
< Bu ileti mini sürüm kullanılarak atıldı > Bu mesaja 2 cevap geldi. Cevapları Gizle
| Bunun benim malzemelerime göre olan şemasını çizebilir misin basit bi şekilde usta |
< Bu ileti DH mobil uygulamasından atıldı > Bu mesaja 1 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @dfk24
|
< Bu ileti mini sürüm kullanılarak atıldı >

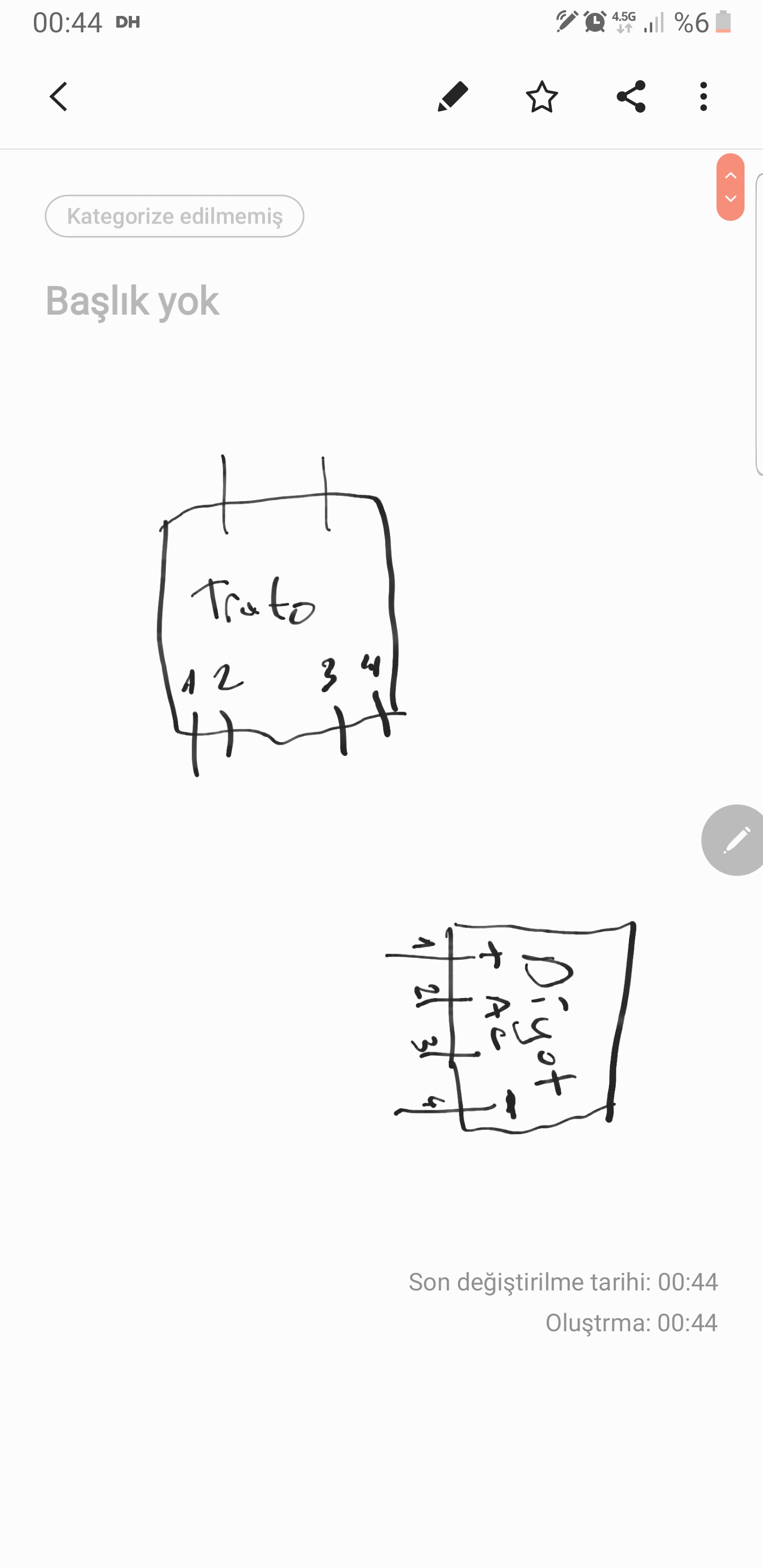

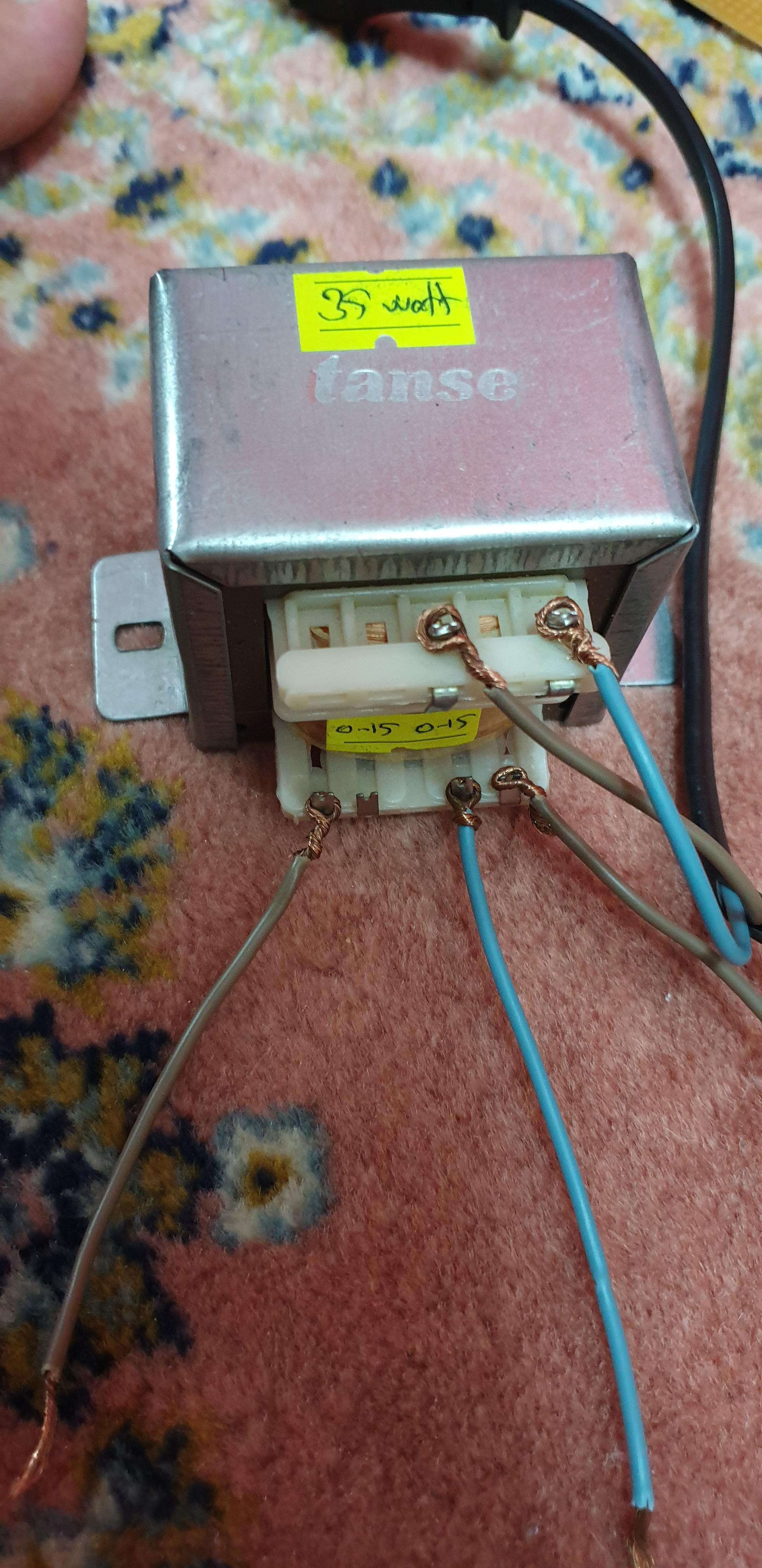

| Bu trafodan nasıl 30 volt alicam bunu köprü diyota nasıl montaj edicem < Resime gitmek için tıklayın > |
< Bu ileti DH mobil uygulamasından atıldı >
Bu mesajda bahsedilenler: @dfk24
|
Üstteki sargı Primer 220 volt girilecek. Alttaki sargılar ayrı ayrı 15 volt herhalde. Multimetre ile teyit etmek lazım. Köprü diyotta 4 bacak bulunur , siz trafodan aldığınız 2 kabloyu köprü diyottaki dalgalı simge olan bacaklara gireceksiniz. |
< Bu ileti mini sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi. Cevapları Gizle
|
Böyle dersek kaç numarayı kaç numaraya baglicam usta < Resime gitmek için tıklayın > Bu arada 1 ve 2 yi olctugumde 19v 3ve 4 olctugumde 19v veriyor |
< Bu mesaj bu kişi tarafından değiştirildi Metris41 -- 28 Temmuz 2019; 0:45:51 >
< Bu ileti DH mobil uygulamasından atıldı >
Bu mesajda bahsedilenler: @dfk24
|
İster 1 ve 2 yi , ister 3 ve 4 ü... Köprü diyottaki ac yazan kısma bağlayacaksın ama Max 15 volt alabilirsin. Edit : o halde trafo 19v. |
< Bu mesaj bu kişi tarafından değiştirildi dfk24 -- 28 Temmuz 2019; 0:47:30 >
< Bu ileti mini sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi. Cevapları Gizle
| Satın aldığım yer 30v bir trafo olduğunu söyledi bana. Seri veya paralel bağlantı ile 30v olmaz mı |
< Bu ileti DH mobil uygulamasından atıldı > Bu mesaja 1 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @dfk24
|
< Bu ileti mini sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi. Cevapları Gizle
| 1 ve 4 te 0 gösteriyor 1ve 3 tede aynı 0 gösteriyor |
< Bu ileti DH mobil uygulamasından atıldı > Bu mesaja 1 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @dfk24
|
< Bu ileti mini sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi. Cevapları Gizle
|
O şekilde 40 v verdi 1 4 voltmetreyye bağladım. 2ile 3 u seri bağladım sonuç 40v şimdi bağlantıyı nasıl yapayım köprü diyota |
< Bu ileti DH mobil uygulamasından atıldı > Bu mesaja 1 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @dfk24
|
< Bu ileti mini sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi. Cevapları Gizle
| 14 v bir güç kaynağı yapicam 12v aküyü şarj etmek için. Direnç baglasak yine yanar mı elimde çokça direnç mevcut |
< Bu ileti DH mobil uygulamasından atıldı > Bu mesaja 1 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @dfk24
|
< Bu ileti mini sürüm kullanılarak atıldı > Bu mesaja 2 cevap geldi. Cevapları Gizle
| Öyle ama ilerisini de düşünmek istiyorum çıkış voltajım pot ile ayarlicam zaten |
< Bu ileti DH mobil uygulamasından atıldı >
Bu mesajda bahsedilenler: @dfk24
| Trafonun 1 ve 2. Bacagini köprü diyotun 2ve3. Bacağına bağladım. daha sonra köprü diyotun 1.ve 4. Bacagini olctum 18 v DC gosterdi |
< Bu mesaj bu kişi tarafından değiştirildi Metris41 -- 28 Temmuz 2019; 1:37:58 >
< Bu ileti DH mobil uygulamasından atıldı > Bu mesaja 2 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @dfk24
Sonra da attığım devreyi kurun |
< Bu ileti mini sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi. Cevapları Gizle
|
< Resime gitmek için tıklayın > Bu şekilde bağladım ama voltaj alamıyorum |
< Bu ileti DH mobil uygulamasından atıldı > Bu mesaja 1 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @dfk24
1x 35V (30W) Trafo
1x LM317 transistör
1x KBL610 (6A) köprü diyot
1x 5k Potansiyometre
1x 5W(180ohm) Taş direnç
2x 25V(2200mikrofarat) Kondansatör
Bu malzemeler ile yaklaşık 0-30 V 0-2 A aralığında olacak şekilde ayarlı bir güç kaynağı yapmak istiyorum. Lehim yapabiliyorum ancak bağlantı konusunda yardımlarınız gerekiyor.
