Ayarlı Güç Kaynağı
| Devreyi aldığınız Sitede Yazmasi lazım :)) |
< Bu ileti mini sürüm kullanılarak atıldı >

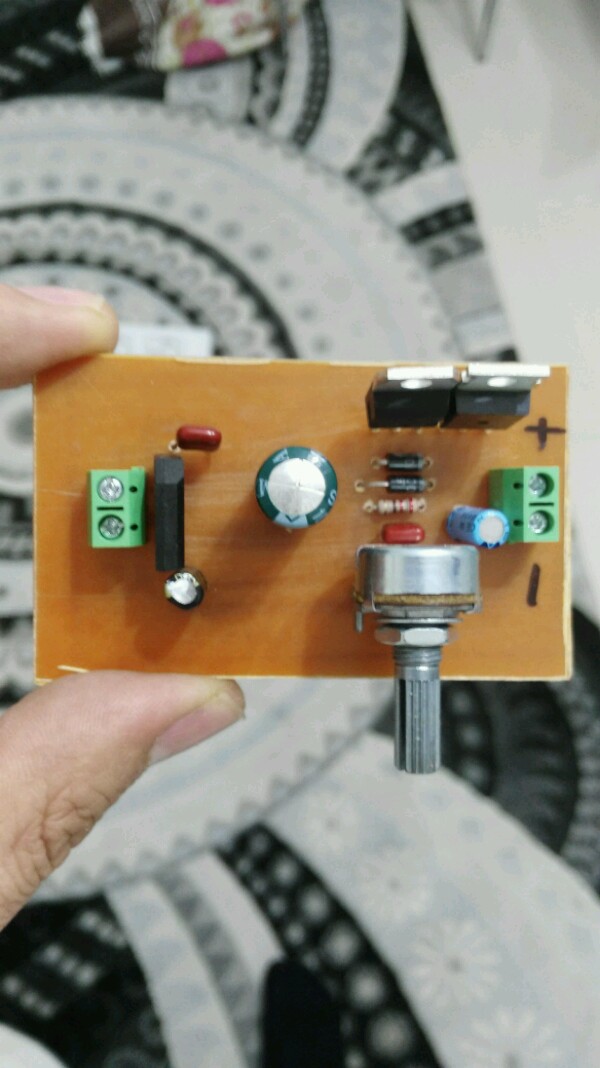

Devreyi herhangi bir siteden almadım. Kendim çizdim ek olarak lm317 ye 2sc5200 sürdüm. Güvenemiyorumda [ < Resime gitmek için tıklayın >< Resime gitmek için tıklayın > |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
...da çıkabilir  < Resime gitmek için tıklayın > |
< Bu ileti mini sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
Devreyi delikli plaket üzerine kurdum. Tek 2sc5200 ile. 12v akü ile besledim. 90watt oto farını ışığını yükseltip azaltıyor. (soğutucu amd stock fan) ilerleyen zamanlarda bir tane daha 2sc5200 ekleyecem.  4x3 cm anca tuttu. |
< Bu ileti mobil sürüm kullanılarak atıldı >
Hocam bende geçenlerde yaptım da güç kaynağı. Mje3055 kullandım fakat lm317 nin out bacağından mje nin base e giriş yaptım sizin verdiğiniz örnekteki gibi değil di şema hatta kenakaord hocanın verdiği şema da su şekilde neden farklı acaba < Resime gitmek için tıklayın > |
< Bu ileti mobil sürüm kullanılarak atıldı >
| Bu çıkışa direnç konulmasının sebebi nedir ? |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
Birden fazla transistor kullanılacaksa fazla amper çekebilmek için koyulur demişti birisi . çok ta ne ise yaradığını araştırmadan tek transistor kullandım ben çizerken 317 ile transistor yan yana cizmisim farketmedim ama kısa devre değiller. < Resime gitmek için tıklayın > |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
Peki bu dirençler akımı yada voltu kısmıyor mu ? |
Bu mesaja 1 cevap geldi.
Omaji dusuk watti büyük olduğundan voltaj da kısma yapmıyor sanırım. Akım için Birsek diyemeyeceğim akım sınırlaması için kullanılan şemalar var. Bu konuda çok fazla şema var kafası karışıyor insanın benim gibi amatör olunca açıkçası |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
| Devredeki taş direnç eğer tek transistor kullanılacaksa gerek yoktur. Ancak birden fazla kullanılacaksa dirençleri koymakta fayda vardır. Bu dirençler transistorlerin ani kısa devre anında maksimum akımda zarar görmemesi ve paralel güç transistorlerin dengeli akımda çalışmalarını sağlamak içindir. Her bir direnç üzerine maksimum akımda düşen gerilm değeri çok düşük olduğu için bir akım kaybınız olmaz... Devreyi güvenle kullanabilirsiniz... |
1. sayfa
DH Mobil uygulaması ile devam edin.
Mobil tarayıcınız ile mümkün olanların yanı sıra, birçok yeni ve faydalı özelliğe erişin.
Gizle ve güncelleme çıkana kadar tekrar gösterme.
Lm317 2x 2sc5200 35v volt giriş 0-25v çıkış.
< Resime gitmek için tıklayın >
