Ardunio ile lazerle(ışıkda olabilir) veri iletimi

11 yıl

Onbaşı

Konu Sahibi

bilgisayar müh. son sınıfım tasarım projesi olarak hocamız 2 ardunio arasında kodlama ve dekodlama yapmamızı istiyor.Projede 2 ardunio kullanılacak ve ardunio aldığı .text dosyasını lazerle(ışıkla) karşı ardunioya iletecek .Mor alfabesi taktiğiyle . Hangi ardunio türünü kullanmam vede ne tür malzemeler almam gerekir bu konu hakkında fikrim yok .

DH forumlarında vakit geçirmekten keyif alıyor gibisin ancak giriş yapmadığını görüyoruz.

Üye olduğunda özel mesaj gönderebilir, beğendiğin konuları favorilerine ekleyip takibe alabilir ve daha önce gezdiğin konulara hızlıca erişebilirsin.

Üye Ol Şimdi Değil

Bir Daha Gösterme

T

tecevit

11 yıl

Yüzbaşı

Selam,
Yapılacaklar listeme ekledim

İlk akla gelen :

* PC den TEXT i alıp Arduino'ya seri olarak iletecek program ( Processing ? )
* Arduino'da gelen karakterleri alıp mors koduna çevirip laser'i anahtarlayan program ( Arduino IDE ile )
* Arduino OUTPUT pin'lerinden komut alıp laser'i on/off yapacak donanım ( transistor, mosfet, röle, 4066.)
* Laser iletim ortamı ( hava, fiber optik kablo )
* Gelen ışığı alıp digital sinyale çeviren donanım ( LDR , IR Led, FotoTransistor ? )
* Digital sinyalleri alıp karakter bilgisine çevirecek ve LCD ye yazacak program ( Arduino IDE. İnterrupt mı kullanılacak, belli zamanlarda input pinleri kontrol mu edilecek ? )
* Karakterleri gösterecek LCD bağlantısı ( 2x16 , 12864 ? )

* Herhangi bir Arduino ( Uno, Mega, Pro Mini, Due ) olur bence.

Kolay gelsin, diğer projelerden fırsat bulup yapabilirsem yazarım.

G

Guest-60C9D430E

11 yıl

Yarbay

< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.

T

tecevit

11 yıl

Yüzbaşı

1. program hazır :http://silveiraneto.net/2009/02/28/morse-code-translator-with-arduino/ ( insanın hevesini kursağında bırakıyorlar. )

Bu mesaja 1 cevap geldi.

T

tecevit

11 yıl

Yüzbaşı

2. program için fikir verebilir : http://www.honorlevel.com/data/arduino/readcode/readCode.01.html

.

.koray.

11 yıl

Teğmen

Sonuç ?

< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.

T

tecevit

11 yıl

Yüzbaşı

Henüz sonuç yok ama gelişme var:

http://youtu.be/KfUw48uZaj4

1. Arduino'nun 13. pin'i ile GND arasına laser pointer direkt bağladım.
1. program da olduğu gibi çalışıyor . ( videoda SOS göndermesi için modifiye ettim.

2. Arduino'ya bir direnç (2.2K) ve bir LDR yi gerilim bölücü şeklinde bağladım.
GND-----2.2K--------LDR------+5V
..................... |
..................... |
.....................A0

2. programı da biraz modifiye ettim, 1. nin gönderdiği laser sinyaline göre LED'ini yakıp söndürebiliyor.
Sinyalleri harflere çevirme biraz karışık gibi, programı tam anlayamazsam sıfırdan yazmam gerekecek.

M

Mühendis Kafası

11 yıl

Yüzbaşı

Mors kodu yerine binary ile gönderseniz (0 1 kulanarak) okuması daha kolay olur bence.

< Bu ileti mini sürüm kullanılarak atıldı >

.

.koray.

11 yıl

Teğmen

Benim de aklıma geldi ama şöyle birşey geldi 2 tane lazer ce okuyucu olacak 1. Lazer 01... Fln kodliyacak 2 . lazer boşluk manasına gelecek

< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.

T

tecevit

11 yıl

Yüzbaşı

Selam,

Sanırım oldu.

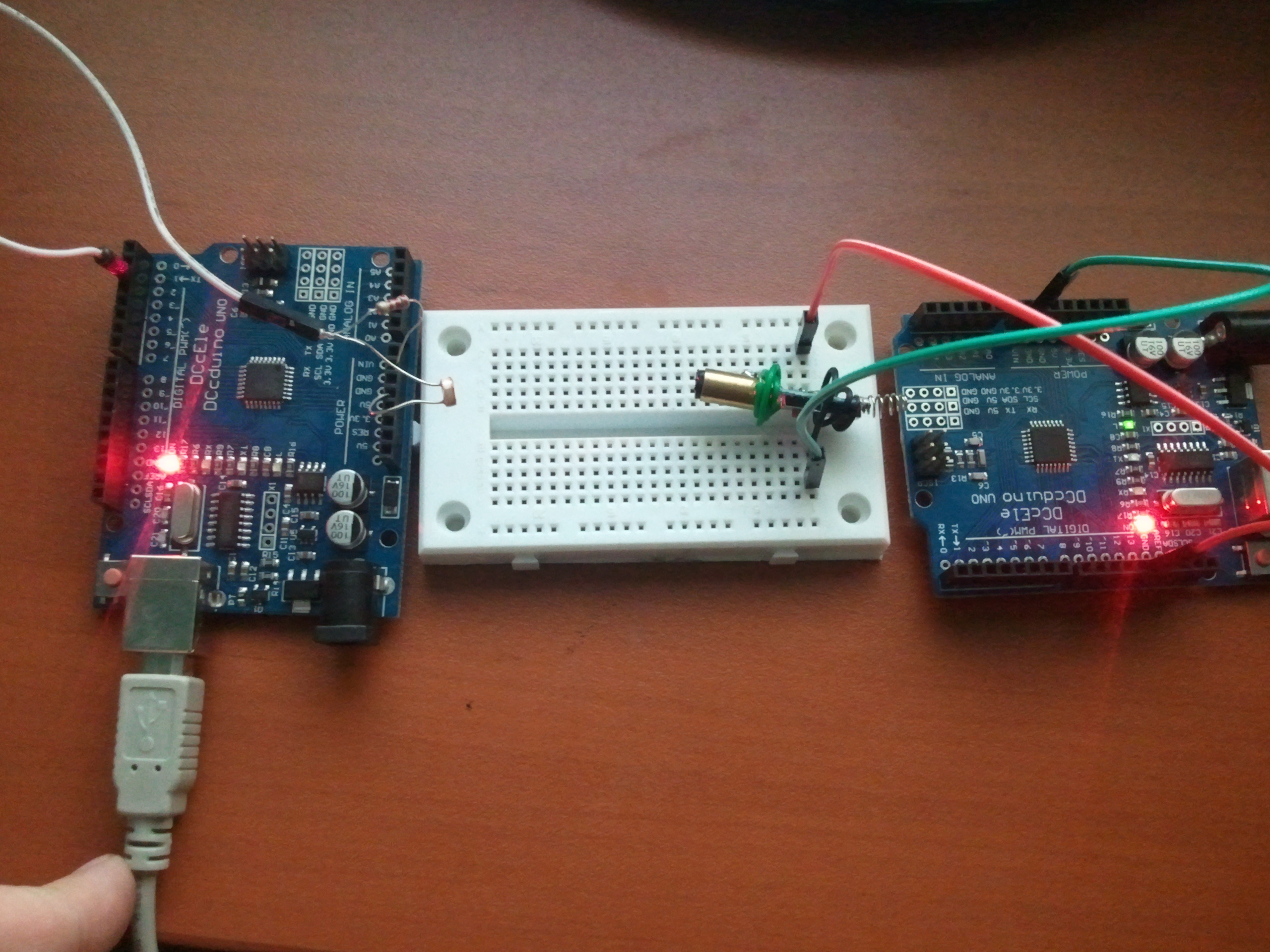

1. Program çok az bir ekleme ile sürekli aynı mesajı gönderiyor.

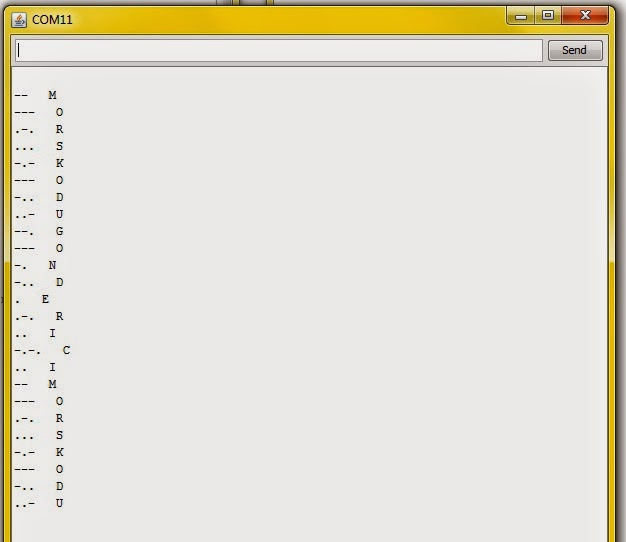

2. Program mesajı alıp seri porta mors kodunu ve karakteri yazıyor.

< Resime gitmek için tıklayın >

< Resime gitmek için tıklayın >

MorseGonderici.ino


  /*
  PIN13 --------LASER.POINTER------ GND
  */

  int led = 13;                   // LED connected to digital pin 13
  int unit = 50;                  // duration of a pulse

  char * morsecode[] = {
      "-----",  // 0
      ".----",  // 1
      "..---",  // 2
      "...--",  // 3
      "....-",  // 4
      ".....",  // 5
      "-....",  // 6
      "--...",  // 7
      "---..",  // 8
      "----.",  // 9
      "---...", // :
      "-.-.-.", // ;
      "",       // < (there's no morse for this simbol)
      "-...-",  // =
      "",       // > (there's no morse for this simbol)
      "..--..", // ?
      ".--._.", // @
      ".-",     // A
      "-...",   // B
      "-.-.",   // C
      "-..",    // D
      ".",      // E
      "..-.",   // F
      "--.",    // G
      "....",   // H
      "..",     // I
      ".---",   // J
      "-.-",    // K
      ".-..",   // L
      "--",     // M
      "-.",     // N
      "---",    // O
      ".--.",   // P
      "--.-",   // Q
      ".-.",    // R
      "...",    // S
      "-",      // T
      "..-",    // U
      "...-",   // V
      ".--",    // W
      "-..-",   // X
      "-.--",   // Y
      "--.."    // Z
  };
  char * kelime = "MORS KODU GONDERICI" ;

  void setup() {
    pinMode(led, OUTPUT);
    Serial.begin(9600);
  }

  void loop(){
      say_string(kelime) ;
      delay(3000) ;
   }

  void say_morse_word(char * msg){
    int index = 0;
    while(msg[index]!='\0'){
      // say a dash
      if(msg[index]=='-'){
        dash();
      }
      // say a dot
      if(msg[index]=='.'){
        dot();
      }
      // gap beetween simbols
      intragap();
      index++;
    }
  }

   void say_string(char * asciimsg){
    int index = 0;
    char charac;
    charac = asciimsg[index];
    while(charac!='\0'){
      say_char(charac);
      charac = asciimsg[++index];
      shortgap();
    }
  }


  void say_char(char letter){
    if((letter>='0')&&(letter<='Z')&&(letter!='<')&&(letter!='>')){
      Serial.print(morsecode[letter-'0']);
      Serial.print(' ');
      say_morse_word(morsecode[letter-'0']);
      shortgap();
    } else {
      if(letter==' '){
        Serial.print(" \\ ");
        mediumgap();
      }else{
        Serial.print("X");
      }
    }
  }


  // general procedure for .
  void dot() {
    digitalWrite(led, HIGH);
    delay(unit);
  }

  // general procedure for -
  void dash() {
    digitalWrite(led, HIGH);
    delay(unit*2);
  }

  // gap between dots and dashes
  void intragap() {
    digitalWrite(led, LOW);
    delay(unit*3);
  }

  // gap between letters
  void shortgap() {
    digitalWrite(led, LOW);
    delay(unit*4);
  }

  // gap be  tween words
  void mediumgap() {
    digitalWrite(led, LOW);
    delay(unit*5);
  }

MorseAlici.ino


  /*
  PIN2 -----|----LDR---------- +5V
            |
            |------2,2K------- GND

  2.2K - pulldown resistor, LDR nin tipine göre 5K , 10K denenebilir.
  */

  int pin = 13;
  volatile int state = LOW;
  unsigned long milisec;
  unsigned int isikacildi , aydinliksuresi , isikkapandi , karanliksuresi ;
  int birim = 50 ;                                   // gönderen programdaki birim ile aynı olmalı
  int noktasuresimax     = birim   + birim   / 10 ;  // bu ikisi ısıgın yanık kalma süresi
  int cizgisuresimax     = birim*2 + birim*2 / 10 ;
  int noktacizgiarasimin = birim*3 + birim*3 / 10 ;  // bu ucu ısıgın kapalı kalma süreleri
  int harfarasimin       = birim*4 + birim*4 / 10 ;
  int kelimearasimin     = birim*5 + birim*5 / 10 ;
  int harfarasikaranlik = birim*8  ;
  // yukarıdaki değerler, LDR nin ne kadar aydınlandığına göre küçük bir miktar değişiyor. Deneme yapılmalı
  String  sembol = "";                               // buffer

  void setup()
  { Serial.begin(9600);
    pinMode(pin, OUTPUT);
    attachInterrupt(0, rising, RISING);             // PIN 2  yükselirse --->  rising()
  }

  void loop()
  { digitalWrite(pin, state);}

  void rising()
  { isikacildi = millis() ;                          // laserin yanmaya başladığı zaman
    karanliksuresi = millis() - isikkapandi ;        // laser ne kadar kapalı kaldı
    if ( karanliksuresi > harfarasikaranlik ) {      // harf bitti mi ?
        Serial.print(sembol);                        // mors kodunu ve karşılığını yaz
        Serial.print("   ");                         //
        mors2harf() ;                                //
        Serial.println(sembol);                      //
        sembol = "";                                 // sembol'ü sifirla
    }
    else if ( karanliksuresi > kelimearasimin ) { }  // kelime bitti mi ?  to do
    attachInterrupt(0, falling , FALLING);           // PIN 2  düşerse  ---> falling()
    state = !state;                                  // LED in durumunu toggle et
  }

  void falling()
  { isikkapandi = millis() ;                        // laserin kapandığı zaman
    aydinliksuresi = millis() - isikacildi ;        // laser ne kadar yanık kaldı
    if ( aydinliksuresi < noktasuresimax ) {        // bu bir nokta mıdır ?
      sembol = sembol + "." ;                       // sembol'e nokta ekle
    }
    else if ( aydinliksuresi < cizgisuresimax ) {   // bu bir çizgi midir ?
      sembol = sembol + "-" ;                       // sembol'e çizgi ekle
    }
    attachInterrupt(0, rising , RISING);            // PIN 2  yükselirse ---> rising()
    state = !state;
  }

  void mors2harf()   // düzgün bir fonksiyon yazamadım...
  {
  if (sembol == "-----") { sembol = "0" ;   return ; }
  if (sembol == ".----") { sembol = "1" ;   return ; }
  if (sembol == "..---") { sembol = "2" ;   return ; }
  if (sembol == "...--") { sembol = "3" ;   return ; }
  if (sembol == "....-") { sembol = "4" ;   return ; }
  if (sembol == ".....") { sembol = "5" ;   return ; }
  if (sembol == "-....") { sembol = "6" ;   return ; }
  if (sembol == "--...") { sembol = "7" ;   return ; }
  if (sembol == "---..") { sembol = "8" ;   return ; }
  if (sembol == "----.") { sembol = "9" ;   return ; }
  if (sembol == "---..."){ sembol = ":" ;   return ; }
  if (sembol == "-.-.-."){ sembol = ";" ;   return ; }
  if (sembol == "-...-") { sembol = "==" ;  return ; }
  if (sembol == "..--.."){ sembol = "?" ;   return ; }
  if (sembol == ".--._."){ sembol = "@" ;   return ; }
  if (sembol == ".-")    { sembol = "A" ;   return ; }
  if (sembol == "-...")  { sembol = "B" ;   return ; }
  if (sembol == "-.-.")  { sembol = "C" ;   return ; }
  if (sembol == "-..")   { sembol = "D" ;   return ; }
  if (sembol == ".")     { sembol = "E" ;   return ; }
  if (sembol == "..-.")  { sembol = "F" ;   return ; }
  if (sembol == "--.")   { sembol = "G" ;   return ; }
  if (sembol == "....")  { sembol = "H" ;   return ; }
  if (sembol == "..")    { sembol = "I" ;   return ; }
  if (sembol == ".---")  { sembol = "J" ;   return ; }
  if (sembol == "-.-")   { sembol = "K" ;   return ; }
  if (sembol == ".-..")  { sembol = "L" ;   return ; }
  if (sembol == "--")    { sembol = "M" ;   return ; }
  if (sembol == "-.")    { sembol = "N" ;   return ; }
  if (sembol == "---")   { sembol = "O" ;   return ; }
  if (sembol == ".--.")  { sembol = "P" ;   return ; }
  if (sembol == "--.-")  { sembol = "Q" ;   return ; }
  if (sembol == ".-.")   { sembol = "R" ;   return ; }
  if (sembol == "...")   { sembol = "S" ;   return ; }
  if (sembol == "-")     { sembol = "T" ;   return ; }
  if (sembol == "..-")   { sembol = "U" ;   return ; }
  if (sembol == "...-")  { sembol = "V" ;   return ; }
  if (sembol == ".--")   { sembol = "W" ;   return ; }
  if (sembol == "-..-")  { sembol = "X" ;   return ; }
  if (sembol == "-.--")  { sembol = "Y" ;   return ; }
  if (sembol == "--..")  { sembol = "Z" ;   return ; }
  }

< Bu mesaj bu kişi tarafından değiştirildi tecevit -- 2 Kasım 2014; 21:39:37 >
