Arduino ile NEO-6M arasında UART haberleşme
F
3 yıl
Er
Konu Sahibi

NEO-6M GPS datalarını almayı yarayan bir entegre.
NEO-6M link: https://www.u-blox.com/en/product/neo-6-series


NEO-6M'in AGC (automatic gain control) bilgisini UART kullanarak almak istiyorum.

NEO-6M datasheet:
https://www.u-blox.com/en/ubx-viewer/view/u-blox6-GPS-GLONASS-QZSS-V14_ReceiverDescrProtSpec_(GPS.G6-SW-12013)_Public?url=https%3A%2F%2Fwww.u-blox.com%2Fsites%2Fdefault%2Ffiles%2Fproducts%2Fdocuments%2Fu-blox6-GPS-GLONASS-QZSS-V14_ReceiverDescrProtSpec_%2528GPS.G6-SW-12013%2529_Public.pdf

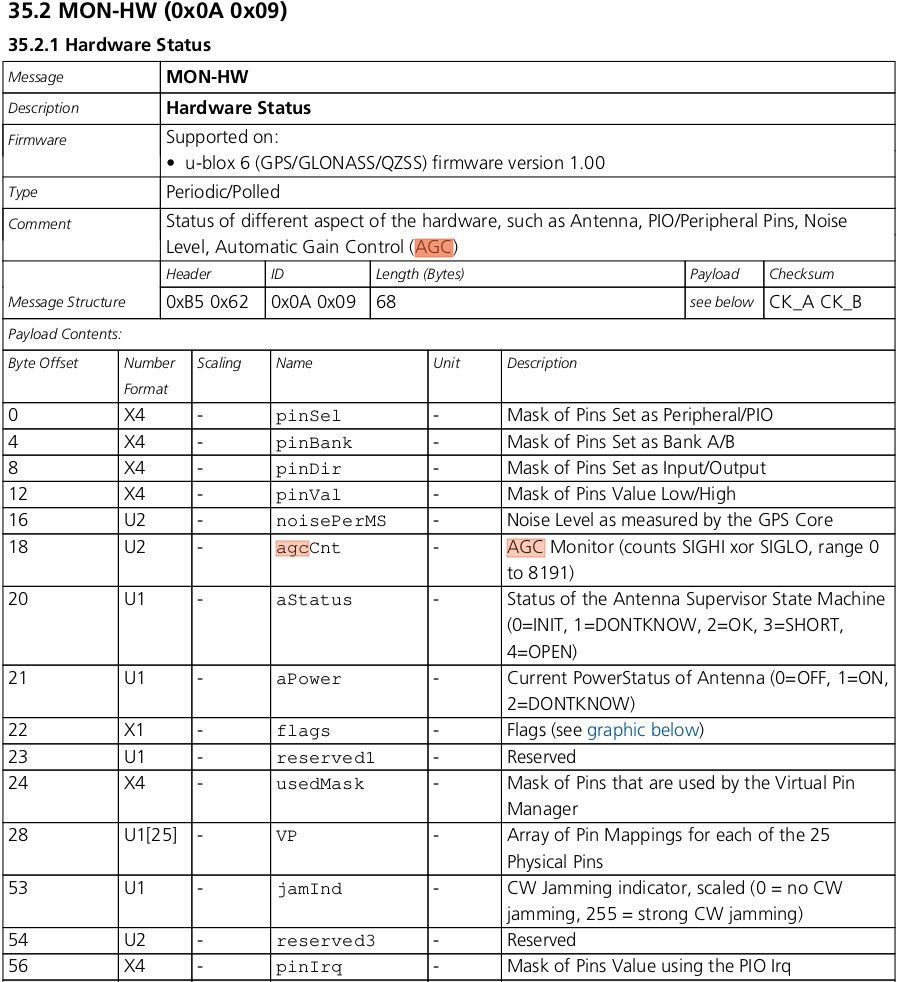

Datasheet'te aşağıda görüldüğü gibi AGC register'ı için bilgiler verilmiş.


< Resime gitmek için tıklayın >


Arduino UNO'yu NEO-6M'e uygun bir şekilde bağladım.

Yukarıda bahsedilen agcCnt bilgisini UART ile nasıl alabilirim?

DH forumlarında vakit geçirmekten keyif alıyor gibisin ancak giriş yapmadığını görüyoruz.

Üye olduğunda özel mesaj gönderebilir, beğendiğin konuları favorilerine ekleyip takibe alabilir ve daha önce gezdiğin konulara hızlıca erişebilirsin.

Üye Ol Şimdi Değil





< Bu mesaj bu kişi tarafından değiştirildi flyintresleches -- 16 Ocak 2022; 16:52:38 >

G
3 yıl
Yüzbaşı

Hocam bunun bi protokol dokümanı olması lazım onu da bulup atabilir misiniz ?



< Bu ileti Android uygulamasından atıldı >
Bu mesaja 1 cevap geldi.
F
3 yıl
Er
Konu Sahibi

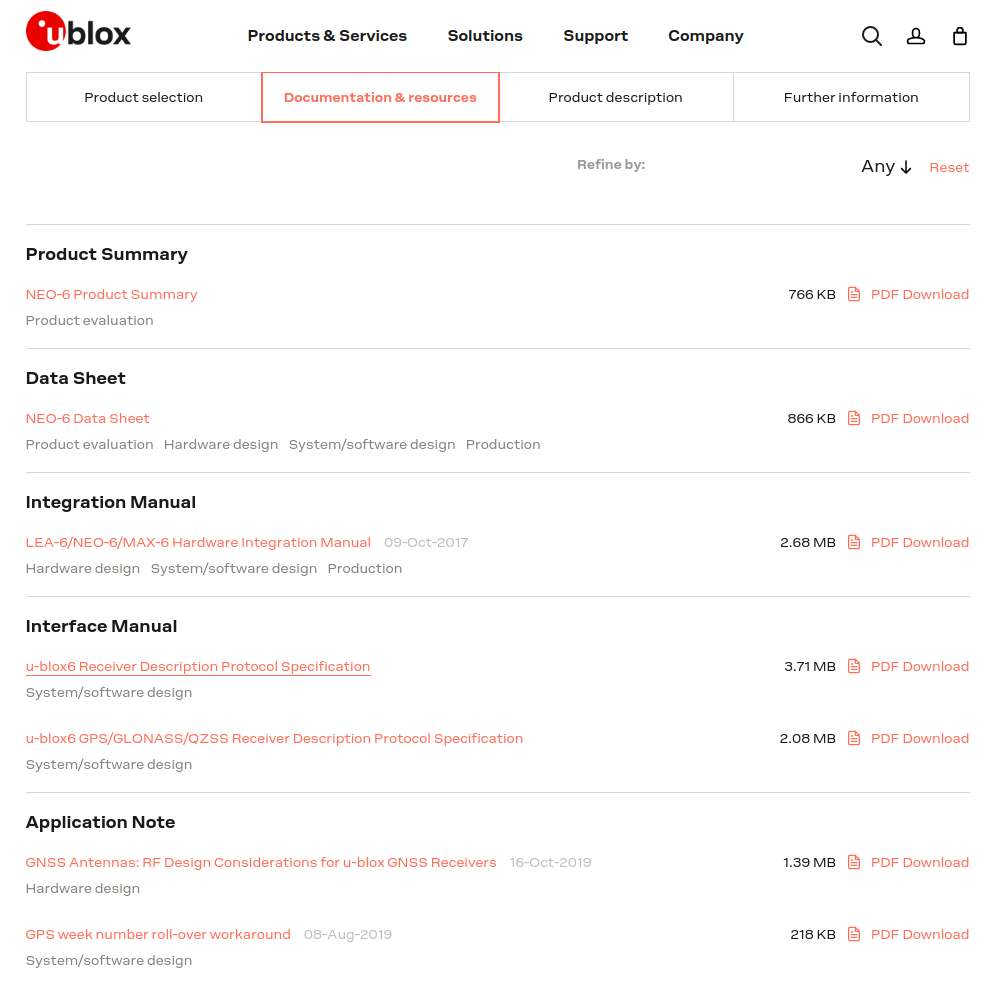

Hocam sitesinde aşağıdaki dokümanlar var.

Hangisine bakmak lazım?

Resimdeki yerin linki:https://www.u-blox.com/en/product/neo-6-series#tab-documentation-resources

< Resime gitmek için tıklayın >


Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @goygoy06
G
3 yıl
Yüzbaşı

Uartı ayağa kaldırdıktan sonra !!! aşağıdaki mesajı gönder. Uart ayarlarını default olarak baktığımda 9600 baudrate 1 stop 0 parity 8 bit olarak gördüm ama sende bi bak istersen. Datasheet değil mübarek çorba. Dikkatlice okumak lazım.

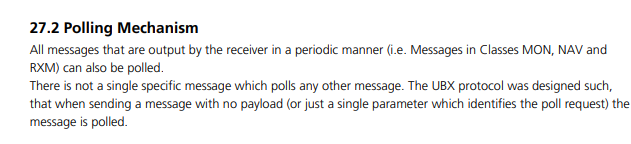

27.2 yazan resimde nasıl poll yapılacağını yazmış

0 uzunluk ile gönderince içerisini doldurup sana geri gönderiyor.

Yani senin göndereceğin 0xb5 0x62 0x0a 0x09 0x00 0x00 0x13 0x43


Sonra sana 76 byte cevap göndermesi lazım.

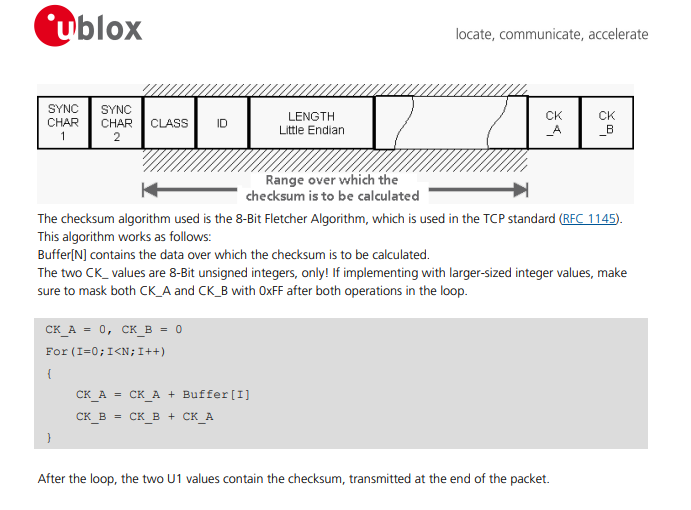

Checksum hesabı aşağıdaki gibi

< Resime gitmek için tıklayın >


< Resime gitmek için tıklayın >




Bu mesajda bahsedilenler: @flyintresleches
