Arduino ile ilgili bir sorun

Cevap Yaz

vahit.lafci

10 yıl

Binbaşı

Konu Sahibi

Merhaba. Arduino UNO R3üm var. 3.3V pil ve led ile oluşan 2 farklı devreyi 2li röle modülüyle kontrol etmeyi düşünüyordum. Devreyi hazırladım fakat butona basmadan butona basılı tutulmuş gibi yanıt veriyor cihaz. Hatta buton pinini sökünce bile butona basılı tutulmuş gibi oluyor.Sketchim bu

int buttonpin = 2;
  int role1pin = 7;
  int role2pin = 8;
  int buttonState = 0;

  void setup() {
    pinMode(buttonpin, INPUT);
    pinMode(role1pin, OUTPUT);
    pinMode(role2pin, OUTPUT);
  }
  void loop(){
    buttonState = digitalRead(buttonpin);
    if (buttonState == HIGH) {
      digitalWrite (role1pin, HIGH);
      delay(1000);
      digitalWrite (role1pin, LOW);
      digitalWrite (role2pin, HIGH);
      delay(1000);
      digitalWrite (role2pin, LOW);
    }
    else {
      digitalWrite (role1pin, LOW);
      digitalWrite (role2pin, LOW);
    }
  }

Roleyi devreye sokmak için ilk girişlere HIGH verdim, sonra LOW verdim ama sonuç değişmedi. Sizce sorun nerede olabilir?
Edit: Röleyi ve butonları arduino üzerindeki 5Vden ve gndden besliyorum yani birbirine paralel bunlar.

< Bu mesaj bu kişi tarafından değiştirildi vahit.lafci -- 2 Şubat 2015; 18:08:15 >

cidelimehmet

10 yıl

Tam olarak hedeflediğiniz işlemi anlayamadım.
Bir buton ve iki çıkışa bağlı iki role var.
Butona ilk basıldığında 1. role ikincikez basıldığında 2. role mi çalışacak.

Bu mesaja 1 cevap geldi.

vahit.lafci

10 yıl

Binbaşı

Konu Sahibi

quote:

Orijinalden alıntı: cidelimehmet

Tam olarak hedeflediğiniz işlemi anlayamadım.
Bir buton ve iki çıkışa bağlı iki role var.
Butona ilk basıldığında 1. role ikincikez basıldığında 2. role mi çalışacak.

yok hocam 2 farklı buton var 2 farklı röleyi kontrol ediyor. Sorunu da çözdüm ayrıca. Butonları direnç ile gndye bağlamayı unutmuşum

Bu mesaja 2 cevap geldi.

cidelimehmet

10 yıl

Eyvallah kolay gelsin :)

Kerosen

10 yıl

Yarbay

quote:

Orijinalden alıntı: Bounty Hunter

quote:

Orijinalden alıntı: cidelimehmet

Tam olarak hedeflediğiniz işlemi anlayamadım.
Bir buton ve iki çıkışa bağlı iki role var.
Butona ilk basıldığında 1. role ikincikez basıldığında 2. role mi çalışacak.

yok hocam 2 farklı buton var 2 farklı röleyi kontrol ediyor. Sorunu da çözdüm ayrıca. Butonları direnç ile gndye bağlamayı unutmuşum

Sorunu çözmüşsünüz ama ilaveten zaman gecikmesi süresinide azaltabilirsiniz.

Saygılar...

Bu mesaja 1 cevap geldi.

vahit.lafci

10 yıl

Binbaşı

Konu Sahibi

quote:

Orijinalden alıntı: alpernbugra

quote:

Orijinalden alıntı: Bounty Hunter

quote:

Orijinalden alıntı: cidelimehmet

Tam olarak hedeflediğiniz işlemi anlayamadım.
Bir buton ve iki çıkışa bağlı iki role var.
Butona ilk basıldığında 1. role ikincikez basıldığında 2. role mi çalışacak.

yok hocam 2 farklı buton var 2 farklı röleyi kontrol ediyor. Sorunu da çözdüm ayrıca. Butonları direnç ile gndye bağlamayı unutmuşum

Sorunu çözmüşsünüz ama ilaveten zaman gecikmesi süresinide azaltabilirsiniz.

Saygılar...

Teşekkürler hocam o konuyla ilgileniyorum. Interruptları araştırıyorum biraz

TeslanınÇırağı

10 yıl

Teğmen

Pulldown direncini unutmuşunuz

< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.

ibrahimcelik.04

10 yıl

Onbaşı

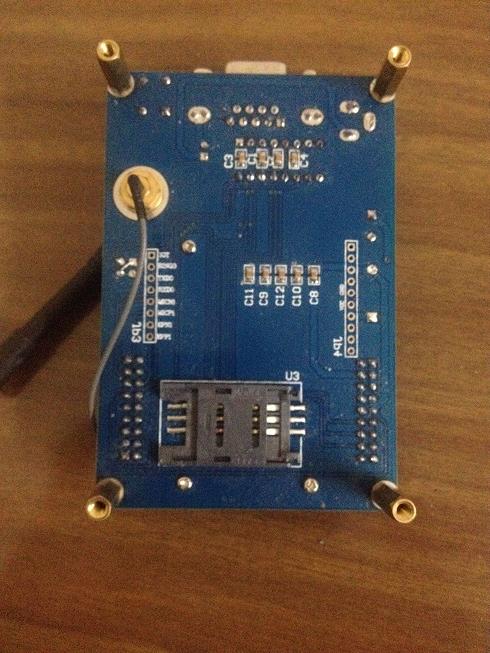

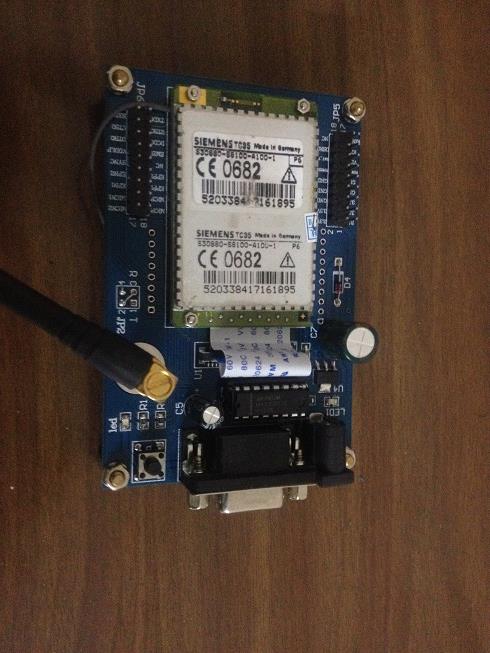

Arduino için GSMshield var (Siemens TC35 ) ilgilenenler pm atsın

< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >
