7 Segment Projesi HAkkında?
ekran tarama ve frekansla alakalı sorun var. kristal baş şüpheli  |
| Kod yok, devre şeması yok. Hani bu durumda fikir yürütmek zor |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
|
http://320volt.com/7-segment-display-ile-saat-tarih-sicaklik-gostergesi/ Devre şemasını ve kodları buradan aldım. İStersen bakabilirsin. Q1-Q2-Q3-Q4-Q5-Q6 Transistörlerden bahsediyorum. |
Bu mesajda bahsedilenler: @ghostmanzero
| 20 MHZ kristal neden takmadın.Tarama hızı yavaş geliyor olabilir. |
< Bu ileti tablet sürüm kullanılarak atıldı >
| Sonradan 20 MHZ lik kristal taktım. Ayrıca BC558 Transistör de taktım. Küçük Displayler çalıştı. Sıkıntı yok. Şimdi 12 Cm lik Displaylerde sıkıntı var. |
Bu mesajda bahsedilenler: @yakarici
|

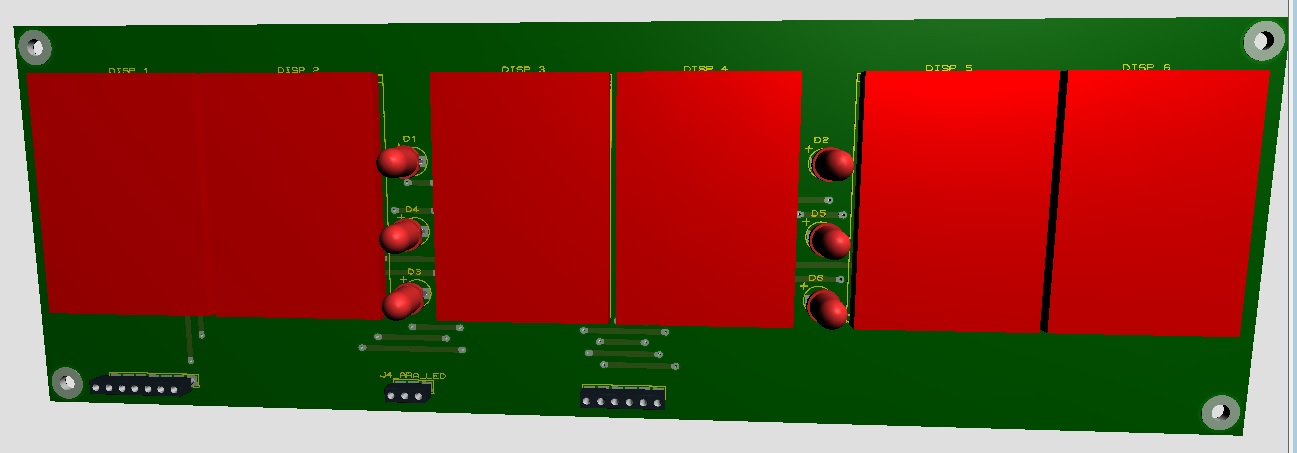

< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın > Bunlar Küçük Displaylerde çalışan devre şemaları. Bunda sıkıntı yok. |
|
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın > 12Cm lik Displayleri çalıştırmak için Anakartta değişiklik yaptım. BC558 Transistörlere 5V yerine Direk 12Volt verdim. Harici yaptığım bağlantı şemasını da Siyah beyaz olarak çizip gönderiyorum. Resimde en son yanan hali var. En solda ki de nedense yanmıyor. Bu arada dediğim gibi BC558 ler 5Volt tetikleme yapıyor. Acaba 12Volt u kaldırmıyor da o yüzden sıkıntı oluyor olabilir mi? |
|
< Resime gitmek için tıklayın > bu da orjinal devreye ilave ettiğim bağlantı şeması. Üst kısım orjinal devre, alt kısım 12Cm lik Displayleri çalıştırmak için yaptığım çizimler... |
1. sayfa
DH Mobil uygulaması ile devam edin.
Mobil tarayıcınız ile mümkün olanların yanı sıra, birçok yeni ve faydalı özelliğe erişin.
Gizle ve güncelleme çıkana kadar tekrar gösterme.
DonanımHaber Forum - Mini Sürüm
Hakkımızda | Yukarı
Tam sürüm için tıklayınız
Version: 1.2.896
Donanım Sponsoru:
Hakkımızda | Yukarı
Tam sürüm için tıklayınız
Version: 1.2.896
Donanım Sponsoru:
Okul için 7 segment Display ile Tarih-saat- derece uygulaması yapıyorum. Yanlız bir sorun var devreye enerji verince Displaylar abuk sabuk çalışıyor. Hepsi sanki animasyon yapar gibi çalışıyor. Displayleri tetiklemek için Devre şemasında BC558 transistör kullanılmış. Ama ben BC558C taktım. acaba bundan yaparmı?
Ben display devresinin hem 4,5 cm olanını hem de 12cm lik olanını yaptım. İkisinde de çalışma şekli aynı. Devre genel kontrolünde bir şey görünmüyor.
12 cm lik Displayleri bağlayınca BC558c ler aşırı ısınıyor. 4,5 cm Display 5 Voltta çalışıyor. Fakat 12cm ler 12voltta çalışıyor. Bunun yerine hangi tip Display kullanabilirim.
Birde Orjinal devre şemasında 20.000 mhz lik kristal kullanılmış, ben 4.000 mhz'lik kristal kullandım. Yazılımda da tanıtımını yaptım. Lütfen bu konuda acil cevap bekliyorum.
< Resime gitmek için tıklayın >
