quote:

Orijinalden alıntı: DarthKonkus

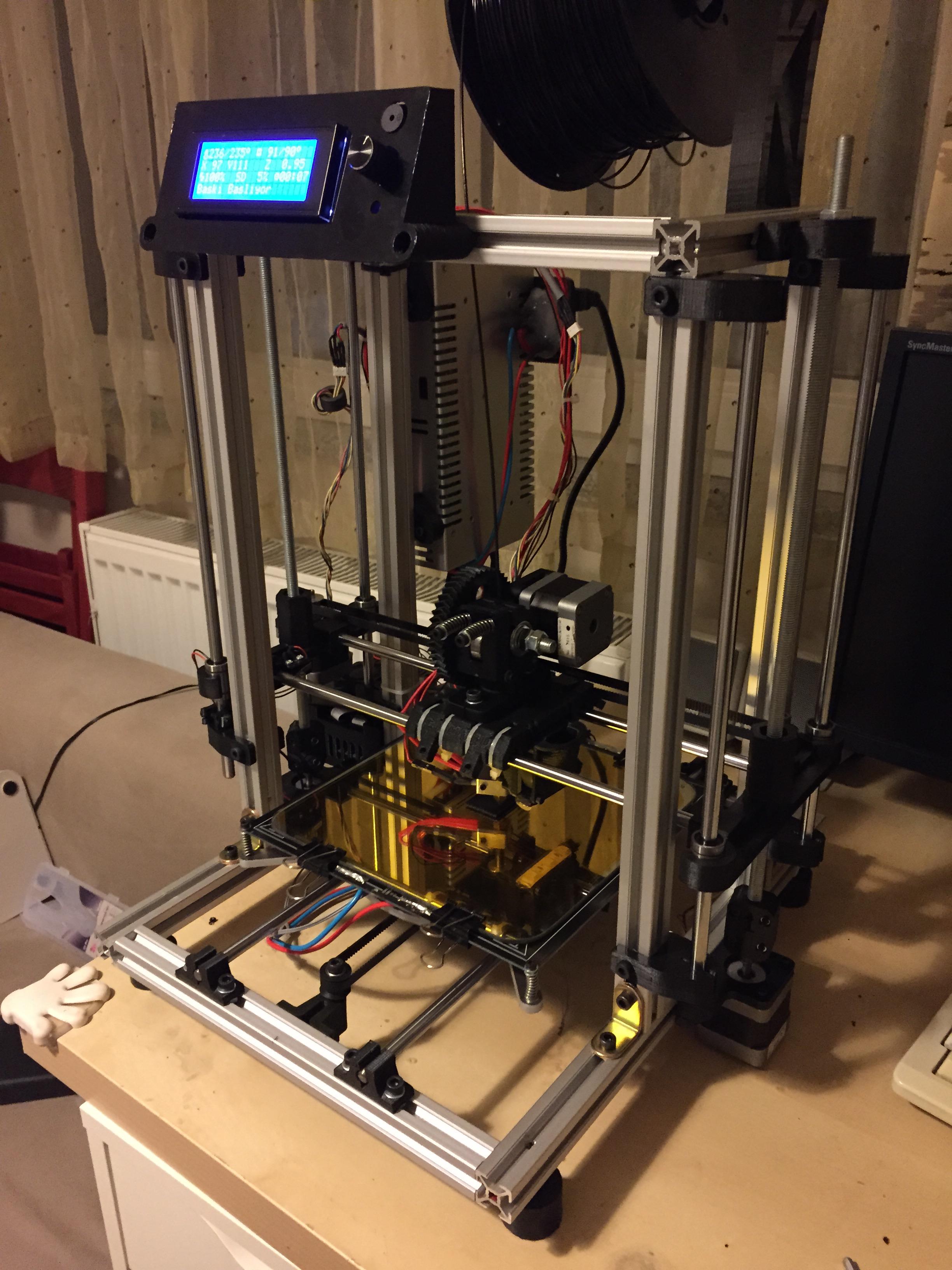

Yaklaşık on gün önce kit olarak aldığım yazıcının montajını nihayet bitirdim. Geceleri sadece 1-2 saat vakit ayıra bilerek toplamda 11-12 saat sürmüş oldu.

Öncelikle kiti kendisinden almış olduğum ve sorularıma bıkmadan cevap veren Serkan bey'e ve kiti geliştirmek için emek veren herkese hayallerimden birini gerçekleştirmeme yardımcı oldukları için çok teşekkürler.

Ek olarak, montajı yaparken çok yararlandığım blog'u hazırlayan "DrMaestro" nick'li arkadaşa da ayrıca teşekkürler.


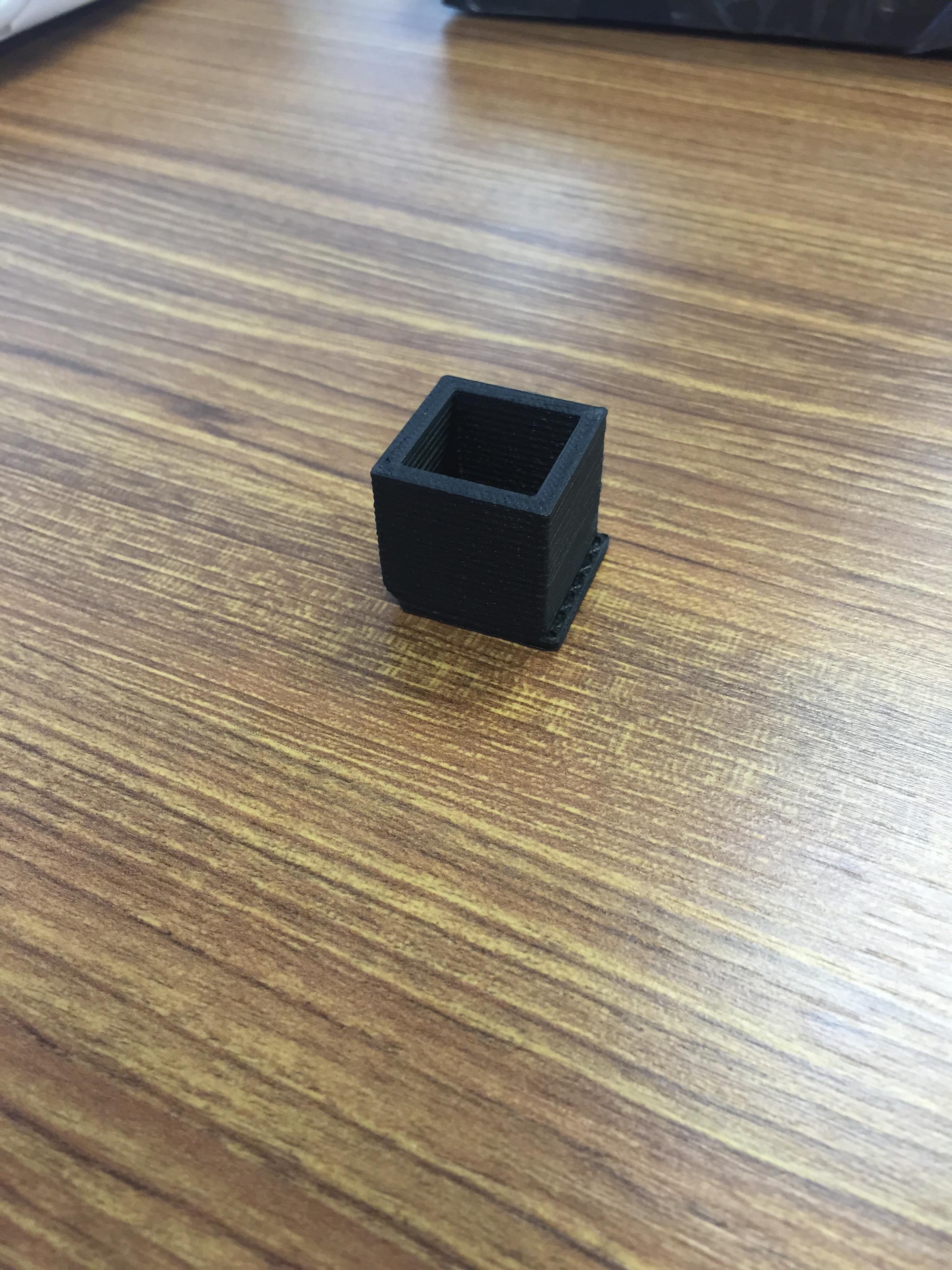

Kit bu sabaha karşı 03:00 gibi bitti, çok fazla bekleyemediğim için hiçbir ayar yapmadan (1. dak ön ısıtma ile) hemen 25mm Cube çıktısı aldım. sadece ekteki resimde görülen tabandan 2 mm yükseklikte x ekseninde bir kayma oluştu ondan sonra sorunsuz bastı. Zamanla daha iyi baskılar alabilirim umarım.

Ellerinize sağlık.


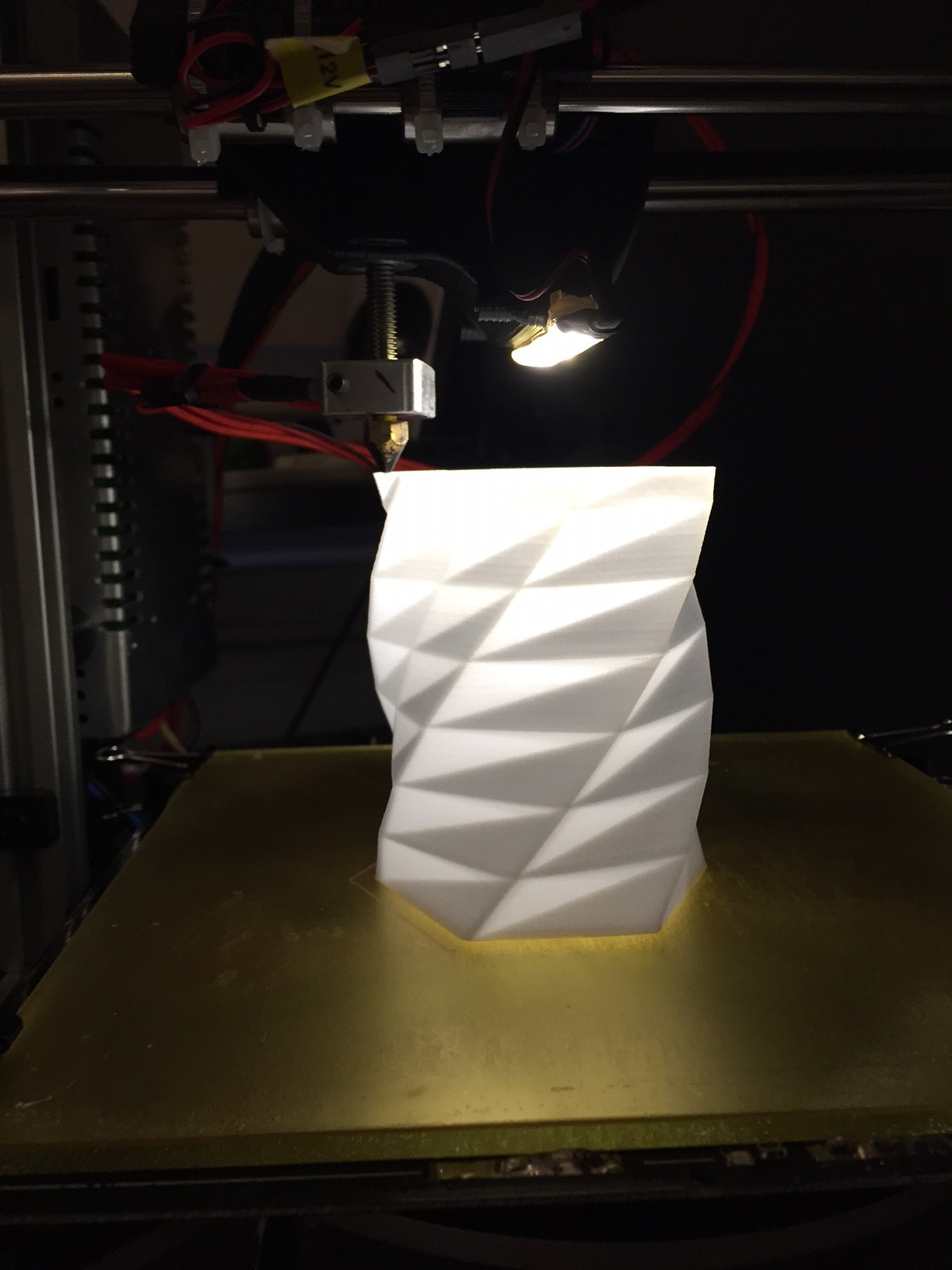

< Resime gitmek için tıklayın >

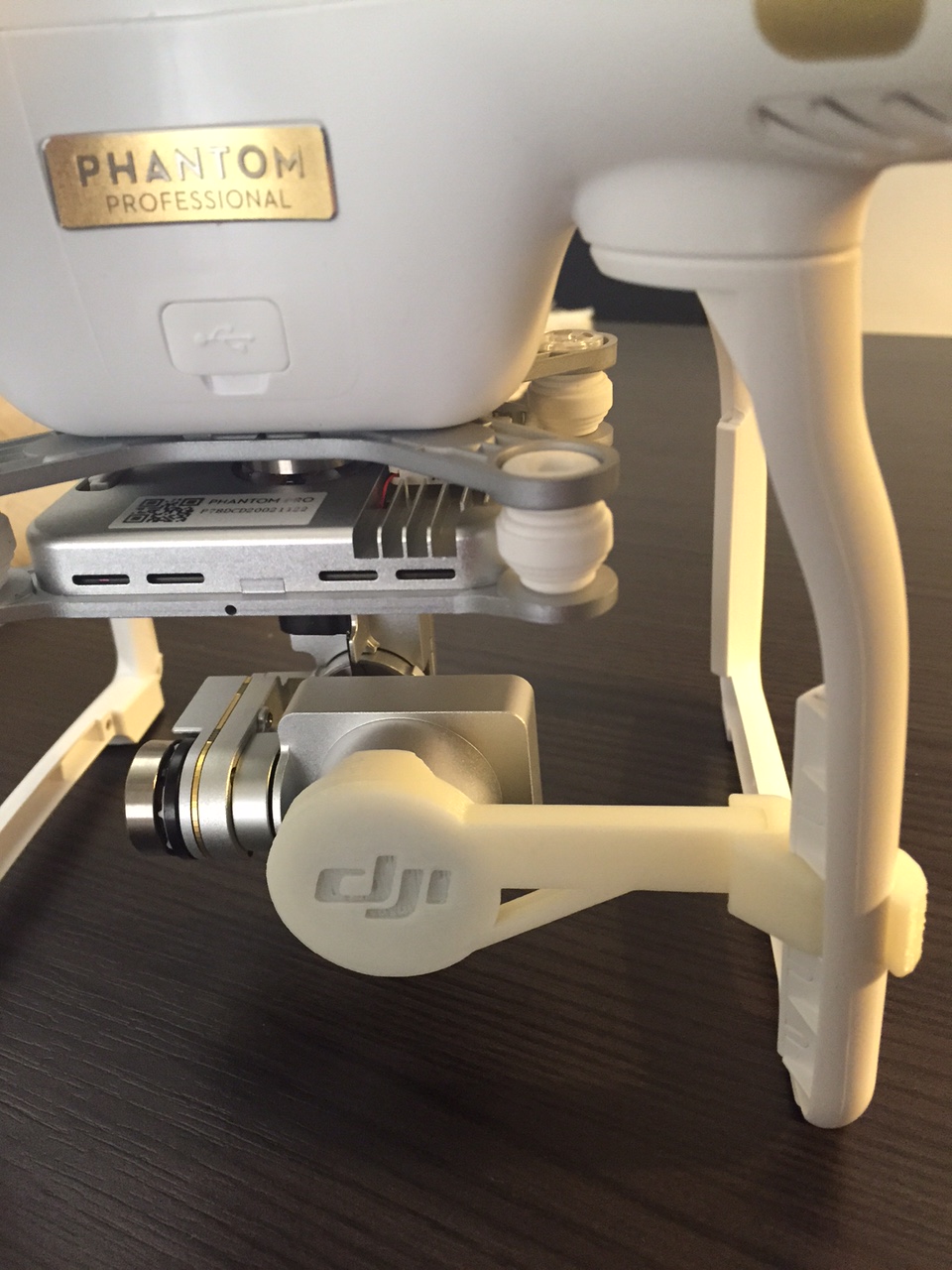

< Resime gitmek için tıklayın >

Görüşmek üzere.

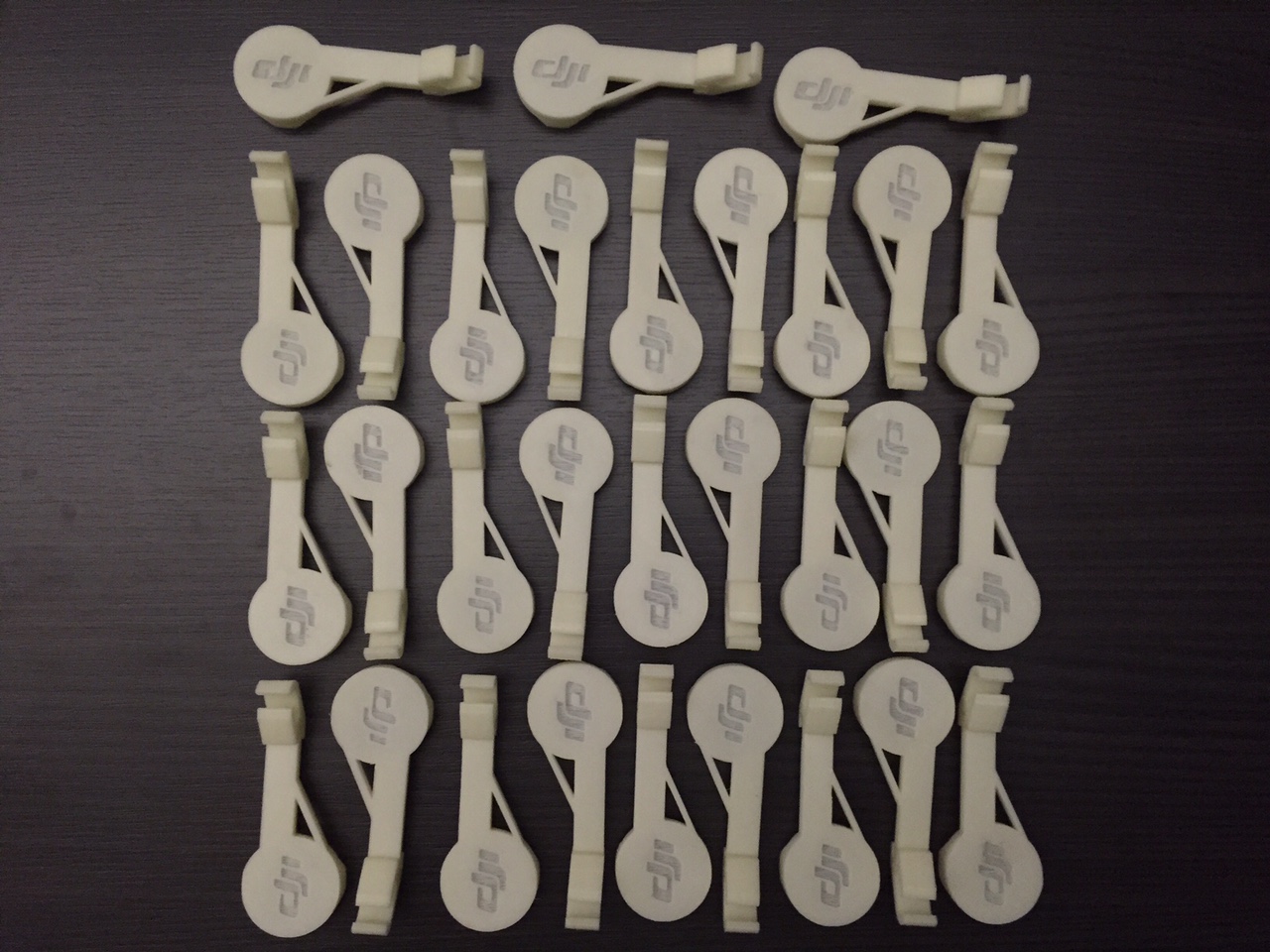

< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >

quote:

Orijinalden alıntı: DarthKonkus

Yaklaşık on gün önce kit olarak aldığım yazıcının montajını nihayet bitirdim. Geceleri sadece 1-2 saat vakit ayıra bilerek toplamda 11-12 saat sürmüş oldu.

Öncelikle kiti kendisinden almış olduğum ve sorularıma bıkmadan cevap veren Serkan bey'e ve kiti geliştirmek için emek veren herkese hayallerimden birini gerçekleştirmeme yardımcı oldukları için çok teşekkürler.

Ek olarak, montajı yaparken çok yararlandığım blog'u hazırlayan "DrMaestro" nick'li arkadaşa da ayrıca teşekkürler.


Kit bu sabaha karşı 03:00 gibi bitti, çok fazla bekleyemediğim için hiçbir ayar yapmadan (1. dak ön ısıtma ile) hemen 25mm Cube çıktısı aldım. sadece ekteki resimde görülen tabandan 2 mm yükseklikte x ekseninde bir kayma oluştu ondan sonra sorunsuz bastı. Zamanla daha iyi baskılar alabilirim umarım.

Ellerinize sağlık.


< Resime gitmek için tıklayın >

< Resime gitmek için tıklayın >

Görüşmek üzere.
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >

quote:

Orijinalden alıntı: yrkali

Herkese hayırlı günler
Motorların amper ayarlanmasını nasıl yapabilirim kolay bir yolu varmıdır

quote:

Orijinalden alıntı: ozgurtheking

iki günlük araştırmadan sonra edinebildiğin bilgiler bunlar demek.

bu yazılım kısmını 1 üreticinin sağlıyor (repetier) olması bizi baya zora sokacak.

quote:

Orijinalden alıntı: Phanuel

quote: Orijinalden alıntı: ozgurtheking iki günlük araştırmadan sonra edinebildiğin bilgiler bunlar demek. bu yazılım kısmını 1 üreticinin sağlıyor (repetier) olması bizi baya zora sokacak.

şimdi 2 günde bunları bulup bir araya getirene kadar gidip serkanın orada çayını içip 1 saatte öğrenebilirdi :D ama adam konuya başladığında benim zamanım yok 8-10 tane işi aynı anda yapıyorum diye girdi maşşallah hepimizden iyi 3d aman pardon 2.5d printerci oldu 3 sene boşuna uğraştım allah da beni ne yapmasın...

quote:

Orijinalden alıntı: interyasin

Arkadaşlar bu projede kimsenin belirtmediği hani evde çoluk çocuğu olanları gördüm en önemlisi materyal filament abs petrolden pla ise nişastadan üretiliyor özellikle evde yapacak olanlar etrafını camla çevirip üstüne baca sistemi takıp doğalgaz soba gibi havalandırma yapıp çalıştırmalıdırılar polimerler kansorejen maddesi bulundurmaktadır. Bu anlatımın genelde projeye başlayacak olanlar veya yazıcı alanlar için bilgilendirme amaçlıdır.(Artık nekadar zorluğuna bakıp alırmısınız yaparmısınız size kalmış:) ). veya benim gibi yapmaya kalkıp sonradan vakti olmayıp veya zorlanıp yapmayanlar için Kolaydan zora doğru anlatım mevcuttur.3 Ana başlık vardır yazılım,elektronik,mekanik.
Bu projede gerekli ekipmanlar;
yıldız tornovida, düz tornovida, alyan anahtarı,pense ,ayarlı pense,lehim,havya,maket bıçağı,kalemtraş,cımbız jumperleri takmak için projede bu jumperlere aldığınız arduino mega 2560 takılıyor sanırım eski anakartlardan bulunur.

Yazılım(Frimware ve sürücüler dahil)
Yazılım kısmını ise tamamen 1 üretici sağlıyor.
www.repetier.com(tamamen ücretsiz adam demişki ben oturup bu Arduino oturup c ile bi kontrol yazarım benimde uzmanlık alanım bu isterseniz bağışta yapabilrsiniz) Stl dosyasını açtıktan sonra;
Repetier ile açtığınız stl formatı G-codeye döndrülür. örnek araba.stl açtığınızda bu layerlere yani g-code cordinatlarına dönüşür aslında yazıcı 2 boyut basar sonra bir üst katmana geçer(bunada z-diyoruz ama burdaki z-nin görevi sadece bir üst katmana geçmektir, 3boyutlu uzaydaki gibi değil)
Burda bir örnek vereyim kesinlikle amacım tartışmak değil yanlış anlaşıldıysa özür dilerim hiçbirşeyi iddia etmiyorum ama bu printerin örnekteki slic3r mantığında çalışmadığını biliyorum(belkide çalışıyordur sadece kıyaslama için verilmiştir) inşallah burdaki zeki arkadaşlar birgün bunlarıda yapacak.Burda gerçek 3d yazıcı derken bunu yazıcıyı örnek vermiştim ama tekrardan terimleri yanlış seçtiysem özür dilerim ben bu konuda uzman değilim.
kendime göre avantajları sürekli stream(katmansız) türünde yazacağı için obje pürüzsüz gözükecektir hızlı tamamlanacaktır.
Dezavantajları katman katman yazmayacağı için çapı(içinde boşluk olan nesnelerde)oaln nesneleri yazamama.
http://www.priyoid.com/haberler/6-eksenli-robotik-3d-yazici
Dakika 1:58

https://player.vimeo.com/video/117134365

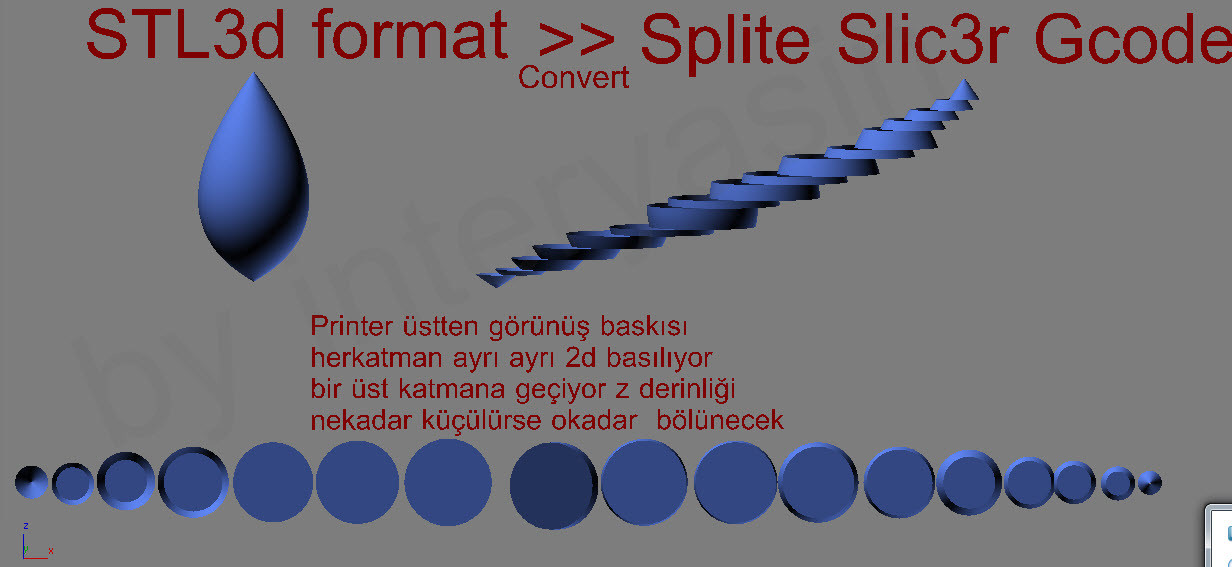

Slic3r Peki bu layerlara katmanalara ayıran program hangisi Slic3r(bir nevi spliter modelimizi enine kesitlere ayırıyor) bu eklentiyide repetier içinden çalıştırabilirsiniz.Slic3cr de tahmin edebicleğiniz gibi en önemli ayarlar olan layers katmanlar ayarları mevcutur salamı nekadar ince doğrarsak okadar ince olacak objemizde layerlerı arasındaki geçiş çizgileri dahaz olacağından daha iyi görünecektir. Yine dolgu ayarları ,hız ayarları,taban ayarlarıdestek metaryal ayarları,çıktı ayarları,çoklu baskı ucu ayarları,filament ayarları,soğutma ayarları burdan yapılır.Ayrıca printer settings zemin ölçüleri,extureder baskı ucu ayarları burdan yapılır.
İşte bizim Slicer yazıcıya yani bu projedeki yazıcının çalışma prensibi(bu paylasşımı yapmamın nedeni çok daha basit ve kolay tekniklerle başka yazıcıalr üretebilir kanaatindeyim benim görüşüm olmayabilirde,burdaki emekelrle ilgisi yoktur)
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >

Repetier host www.repetier.com repetier-host menüsünde windows sürümünü indirin yükleyin yazıcı bağlantı ayarlarını yapınız port gibi bu yazıcı yazılımı driverı yani normal kullandığımız printerin sürücüsü gibi düşünü usb kablosı ile bağlanıyoruz yine bununda yazıcı ayarlarında z-akısı işleme gibi işlemleri vardır.Extruder de ise kaçtan baskı ucu kullandığınız ayarlar var 1 seçiyoruz.

Repetier Frimware yazıcı yazılımını yükledik nerden çıktı bu frimware diceksiniz tamam hosttan yazıcı ayarlarını yapabiliyoruz aslında bu işlem extra yazıcı ayarları diyebiliriz yazıcının fiziksel ve elektronik ayarları kısmına burdan ulaşabiliyoruz
yinewww.repetier.com dan repetier-firmware menusune tıklayarak indiriyoruz.
Dosya içinde repetier-firmware\repetier içinde önemli 2dosya var
birincisi configuration.h yazıcının mekanik ve elektronik özliiğini olduğu bölümdür.
İkincisi repetier.ino bunu arduino yazılımı ile açıp yine configuration.h ile özeiiklerini ayarlayabiliriz.
Biz repetier.com sitesidnen konfigürasyonu hazır araçla yapacağız
www.repetier.com dan repetier-firmware menusune downloadı seçiyoruz download the latest version of altında repetier firmware yazan yere basıyoruz seçeneklerde with confgirutaion tool yazan yere tıklıyoruz download with out donation kısmında version 0.9xx with configirue tool ve site üzerinden Configuration.h c/c++ header dosyasını konfigüre ediyoruz.Burda eski h dosyasını upload edip yeniden düzenleyebilirsiniz.

GENEL ayarlar
configuration level dokunmuyruz.
Processor işlemci :atmel 8-bit based board
Motherboard genelde bu projede Ramps kullanılıyor Ramps1.3/RAMPS1.4
printer seçeneği hangi tip ise onu seçiyoruz cartesian printer
eprom usage disaled,
baud rate 115200 Ansı olduğu gibi bırakın kontrol kartı bilgisayar arası hızı kontrol eder
Kill methot reset conttroller ,will not reset...
Diğerileri fabrika ayarlarında kalabilir
Dimensions kısmında ise 3 eksene katedecveği max min ayarları vardır kartezyen ayzcıda x,y,z değerlerini girmek yeterkidir bizimki kartezyen yazıcıdır.
sırası ile ayarlar X 0 Y 0 Z 0 X lenght 200 Y lenght 200 Z lenfht 120 aslında burdaki ayarları ayzıcı ayarlarının aysnısını yapıyoruz.

Mechanis Mekanik ayarları ve sınır ayarı bulunmaktadır.
X ekseni çalıştıran step motor için Nema 17 step motor için
Resulotion dışındki ayarları fabrika ayarlarında tutabilirsiniz.
Resulotion Hesaplama nema 17 motor ve standart 0,8mm diş aralıklı metrik 5 dişli çubuğa sahip bir zekseni siteminde
formül milimetre sayısına düşen adıms sayısı(resolution)=motorun bir tam turu için gereken adım /Motor bir tam tur döndüğünde eksende oluşan hareket
(200*16)/(2*20)=80.0 steps per mm bu değer x ve y eksenlerinde motorların milimetre başına adım sayısı formülüdür. Bu ayarlar arduino mega 256 kartın üstüne taktığımız jumper ayarlarıyla ilgilidir ve ona karşılık gelen motor sürücüleridir.
Endstop ayarları
sırasıyla X min Ymin Z min not installer pin: disabled/no pin assigned
xmax y max zmax switch on gnd,normallyclosed pin x,y,z max endstop
Buda sistemde minumum end stop kullnacaksak ve bunları nc olarak bağladıysak yani orta ayağı boş bırakarak iki uçtaki ayaklarla kabloyu lehimlediysek x min,y min zmin oalrak ifade edilne kısımları switch on gnd normally closed olarak seçip pin kısmını yani kontrol kartında bağlanacağı yeri ise x min endstop olarak bırakabilirsiniz.

Isı ayarıtemel mantık filamentin 1mm ilerlemesi için extruder motorunun kaç adım dönmesi gerektiğini bulmasıdır.
Dişli sistemler için
miliemtre başına düşen adom saıyısı =motorun devir başına yaptığı adım*mikro adomla miktarı*(büyük çarklı dişlisayısı*küçük çarklı dişli sayısı)*(oluklu vida çapı*Pi sayısı)
Bu formülü bütük dişlinin 4 diş küçük dişlinin 10 dişten oluştuğu,7mm çaplı bir oluklu kasnak kullanan sisteme uygulayacak olursak (200*16)*(43/10)*7*3,14159)_625.70681

Dişli kullanamyan doğrudan sistemler için
miliemtre başına düşen adom saıyısı =(motorun devir başına yaptığı adım*mikro adomla miktarı)/oluklu vida çapı*Pi sayısı)
(200*16)/(43/10)/(7*314159=96.4637
Resulotion ddeğerini girdikten sonra baskı ucu ayarlarını yapıyoruzs hot-end ayarları baskı ucundaki termistör hazır aldıysanız 100k epcos .sensor pin ise termistorun kontrol kartınada takılı olduğu pinleri belirtir. Genelde temp 0 dır.
Heater pin ise baskı ucunu sıtan direnci takıldığı yeri belirtir.Rampsa baskı ucunu talimatları uygun taktıysanız bu ayar heater 1 normally used for heated bed olmalı.
fanı sisteme tanıtmak için Extruder cooler pin kısmını heater 2 normally used extureder 1 oalrk seçiyoruz.Dikkat edilmesi gereken nokta firmware ayarlarında makineyi kurarken elektronik bağlantıları nerey yaptıysak oraya uygun seçeneği seçmektir.
acclerleration 5000,tempure sensor 100k epcos ,temmperature sensor pin temp 0 normally ,heater pin heater 0 normllay,temperature manager dead time control, max pmw value 255,power when on 230 dead time lag 7, extruder cooler pin heater 2 normally,cooler pwm speed 255 ,wait retract distance 0

Repetier konfigürasyon aracı features ayarlarıfan pin ve fan pin for board cooling ayarlarına dikkat edin.fan pin parçayı soğutur her yazıcıda bulunmayabilir.bağladıysanız uygun pini seçin. Fan pin for board cooling kontrol kartını ve elektronikelri soğutan pin içindir çoğu yazıcıda yoktur.

User interface kullanıcı arayüzü ayarları yazıcınıza LCd ekran takılysa Taktığınız lcd ekran dilini seçin printer name sitediğnizi yazın geri kalan olduğı gibi kalsın.
Dowload bölümü
Firmware indirdiyseniz ve bilgisayarımızda kalsörü varsa sadece configuration.h dosyasıı indirebilirsiniz. download Configuration .h linke tıklayıp indirin kalsörün içindekiyle değişin bir nevi crack yapıyrsunuz yani.
Configuration .h öncedende değim gibi Arduino İDe programını açıp configuration.h sekmesi altındaki değerleri değiştirip kaydetip arduino ide ile yazıya tekrar gönderip yazıcı ayarlarını bu şekilde kaydebilrisiniz.

Arduino yazılımı kurulumu ve firmware yükleme
Bu yazılın arduino tabanlı kontrol kartına firmware göndermeyi,bu firmware'i geliştirmeyi ve değiştirmeyi sağlayan bir tür araüzdür.

http:arduino.cc/en/Main/Software download windows installer indir.İndirtekten sonra Board alt menüsünde Arduino Mega 2560 seçeneğini işaretle Serial prot seçenekelrinden com4 ,com5 hangiini kullanıyorsanız. Yüklenemzse deçenekleri veya aynı anda hot açıksa kapatın.
Yükleme bittiyse Repetier Frimware klssörünü içindeki repetier.ino dosyasıan tıklayıp açabilirsiniz.
Tools kısmındaayarlar doğru ise sadece repetier yazılımını karta upload etmek kalıyor.
Edit menusunden upload menusune tıklayıp repetier firmware yazılımının ve configuration.h içindeki tüm paremetlerin arduino tabanlı kontrol kartımıza yüklenmesini bekliyoruz.
usb kablosunu takılı olduğundan ve repetier host yazılımının kapalı olduğundan emin olunuz.
Eğer firmware açıkken açık durumdayken configuration.h simgesine tıklayarak dosyanın içeriğine bakabilrisiniz.kalibrasyon ayarlarında doğru değerlere varmak için birkaç sıklıkla değiştirlen paremetleri burdan değiştirmek büyük kolaylık olacaktır.
Yani burdan az çnce reperiet.com sitesinden yaptığımız hazır ayarları hızlı bir şekilde değiştirbelyoruz böylece her seferinde site üzeridnen ayar yapmamıza gerek kalmıyor.
Birkaç içerik
#define DRIVE _SYSTEM 0
#define XAXİS_STEPS_PER_MM 185.2 gibi değerler sitesinden yaptığımız ayarları burdan direkt değiştirebiliriz.

Genel kulanılan parçalar
ELektronik
arduino mega 2560 : elektronik ve robot uygulamalrı için üretilmiş kontrol kartıdır,amaca uygun hazırlanmıştır.
RAMps (reprap arduino mega pololu shield)genişleme kartıdır.Bu kart özellikle Arduino Mega modeli için tasarlanmıştır.
Motor sürücüler Step motorlar çalışmak için sürücü kartlarına ihtiyacı vardır.Step motor sürücüleri, kontrol kartları verya Ramps gibi arduino kontrol kartına otorturulan ek kartlarda uygun yuvalara oturtulur.
Arduino mega ,ramos ve motor sürücüler bir araya gelince kontrol kartı tamalanmış olur.
Güç kaynapı pc için 400watt
sınır anahtarı end stop
sıcak baskı zemini heated bed
step atım motor hardisklerdki gibi 4 kablolu NEma 17 step motor bunu + - uca voltaj vererek çalıştıramzsınız çünki stem motordur kontorl kartı lazımdır oda bizim bu kartımız işte:)
soğutucu fanlar

MEKANİK
Profil,Ray ve arabalar
Dişli Kayış
Miller ve Lineer rulmanlar(alternatif misina iyi veya örgü)
Kremayer Dişli vePinyon
Kaplin
Saplama gijon
Vidalı veBalyalı mil
Extruder ve Sıcak baskı ucu (Hot end)
Pnömatik Rakor
Teflon Boru
Soğuk uç Filament itici kasnak
Peek Boru
Termistör
Rezistans(ısıtıcı direnç)
Kapton bant
Sıcak baskı UCu (Hot-End)
Nozzle(sıcak uçta baskı memesi) ve alimünyum blok

Abs ve PLA Filement kısaca farkları(3Boyutlu malzememeizi oluşturcak malzeme)
sırasıyla ABS-PLA
baskı sıcaklığı aralığı 220-240 , 180-210
petrol bazlıdır,mısır veya şeker nişastasından yapılır
çevre dostu değildir,çevre dostudur
asetonda çözlür,sodyum hidrsoksitte çözülür
lego parçalaları,şişe bardak vazo gibi rünlerde kullanılır
dayanıklı esnek,kırılgan ve az esnektir
camlaşma sıcaklığı 105 camlaşma sıcaklığı 60 derecedir.
ısıya dayanıklı banda iyi yapışır,birçok yüzeye iyi yapışır
erime sıcaklığı 225,180 derece
eksoğutmaya gerek yok,ek bir soğutmada baskıda fark yaratır.

Şimdi kullanılan malzemeler:
3boyutlu yazdırabilir parçalar web adresi bunu bir arkadaşınızdan rica veya para karşılığı yaptrın ama sizin fused projesi gibi bir yapan kişiye yaptırın.
www.thingiverse.com/thing:664531 burda olan birkaç parça yazayım x ekseni milleri arka bağlantısı, J-head kelepçesi,608ZZ rulman tutucu kapak.

Şimdidışarıdan alıcağınız malzemeler:güç kablosu, 4adet nema 17 2100 step motor,usb kablo gibi bunları sonra ekleyeceğim.

quote:

Orijinalden alıntı: Phanuel

quote: Orijinalden alıntı: ozgurtheking iki günlük araştırmadan sonra edinebildiğin bilgiler bunlar demek. bu yazılım kısmını 1 üreticinin sağlıyor (repetier) olması bizi baya zora sokacak.

şimdi 2 günde bunları bulup bir araya getirene kadar gidip serkanın orada çayını içip 1 saatte öğrenebilirdi :D ama adam konuya başladığında benim zamanım yok 8-10 tane işi aynı anda yapıyorum diye girdi maşşallah hepimizden iyi 3d aman pardon 2.5d printerci oldu 3 sene boşuna uğraştım allah da beni ne yapmasın...

quote:

Orijinalden alıntı: ozgurtheking

quote: Orijinalden alıntı: Phanuel quote: Orijinalden alıntı: ozgurtheking iki günlük araştırmadan sonra edinebildiğin bilgiler bunlar demek. bu yazılım kısmını 1 üreticinin sağlıyor (repetier) olması bizi baya zora sokacak. şimdi 2 günde bunları bulup bir araya getirene kadar gidip serkanın orada çayını içip 1 saatte öğrenebilirdi :D ama adam konuya başladığında benim zamanım yok 8-10 tane işi aynı anda yapıyorum diye girdi maşşallah hepimizden iyi 3d aman pardon 2.5d printerci oldu 3 sene boşuna uğraştım allah da beni ne yapmasın...

Sayın Phanuel hiç güleceğim yoktu, çok haklısınız :)
bir de beni asıl düşündüren şu yazılımı sadece 1 üreticinin sağlıyor olması, ne yapacağız şimdi biz ?

quote:

Orijinalden alıntı: Phanuel

Sona borusunun altında başka bir anlam seziyorum ;) ben ilk aldığımda en az 6 ay uğraştım baskı kalitesini artırmak için yoksa makina çok iyi çalışıyordu. Öyle 2 günde google da sağdan soldan çalarak öğrenmedim :) gece rüyamda bile baskı alıyordun ilk 15 gün :) bence kanalizasyom borusuna bağlayınız ;) nişastadan üretilen birşey size zarar verebilir arkadaş lütfen yoğurtla yiyiniz filamentlerim:) cvp verip konuyu sulandırmak istemedim 2 gün ama özgür bey gaza getirdi beni:))

quote:

Orijinalden alıntı: serkanc

quote: Orijinalden alıntı: Phanuel Sona borusunun altında başka bir anlam seziyorum ;) ben ilk aldığımda en az 6 ay uğraştım baskı kalitesini artırmak için yoksa makina çok iyi çalışıyordu. Öyle 2 günde google da sağdan soldan çalarak öğrenmedim :) gece rüyamda bile baskı alıyordun ilk 15 gün :) bence kanalizasyom borusuna bağlayınız ;) nişastadan üretilen birşey size zarar verebilir arkadaş lütfen yoğurtla yiyiniz filamentlerim:) cvp verip konuyu sulandırmak istemedim 2 gün ama özgür bey gaza getirdi beni:))

Daraldim ben de iyi oldu sulandirmak.... :) ben makinayi ilk topladigimda habire tikaniyordu, filamentten anlamam 2 ay surdu... Anlayinca extruder yaptim, gene tikandi :) megersem hotendi bozmus eski filament... Sonra ozgur beyle yeni hotend, yeni makina derken geldik buralara. Sizlerin destegiyle gelistirdik yaydik.... Bu bir takim isi... Insallah artik bu printer uzerine daha guzel projeler gelistirilir. Mesela bir robot projesi fena olmaz....
