24 Volt 1250 VA (1000) Watt Mosfet inverter devresi Yapmaya değermi ???
Bu konudaki kullanıcılar: 1 misafir, 1 mobil kullanıcı
185
Cevap 30122
Tıklama 0
Öne Çıkarma
Cevap 30122
Tıklama 0
Öne Çıkarma
-
Cevap: 24 Volt 1250 VA (1000) Watt Mosfet inverter devresi Yapmaya değermi ??? (7. sayfa)
Sanırım kımse cvp vermek ıstemıyor ne yapalım saglık olsun bılenler bıldıklerıyle ovunup dursunlar  |
< Bu ileti mobil sürüm kullanılarak atıldı >
hocam bu devre bana çok karışık geldi kusura bakmayın ama hiç bişe anlamadım keşke IR 2106 yı alsaydım daha kolay ve anlaşılır bir çizimi var... hocam tşk ederim benim için uğraştınız için Hayırlı Cumalar ...  |
| Hocam cok tsk ederım. Bana kadıkoy yolu gorundu |
< Bu ileti mobil sürüm kullanılarak atıldı >
ya bu cocuk bizle çok pis dalga geçiyor  tam dayaklık . yada durumu çok kötü. ömer kardeşim ne istiyorsun açık açık söyle devreyi yapıp yollayacagım |
< Bu mesaj bu kişi tarafından değiştirildi edi_büdü -- 22 Şubat 2013; 16:31:42 >
Bu mesaja 1 cevap geldi.
Hocam su anda kadıkoydeyım yazıcıoglunda bu IR.2106 yok ılla IR 2110 la kuracaz devreyı yaa vazgectım yapmıyorum baslarım boyle semaya ya  ayrıca dalga falan gecmıyorum hocam |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
Hocam kusura bakmayın rahatsız edıp duruyorum sızıde ıkıdebır hocam bu devre ıyı guzelde Allah askına soylermısınız ben benım devremdekı mosfetlerı nere baglayacagım ??? Ayrıca 32N50 mosfetler ne ıse yarıyor ?? Ben bu devrenın cıkısına 4 bır kanala 4 bır kanala olacak sekılde toplam 8 tane mosfet baglayacagım bu devrede ben nere mosfet baglayacagım gercekten anlayamadım... Ayrıca benım basıltce cızdıgım sema neden ve nıye olmuyor bılgılendırebılırsenız ınanın cok memnun olacagım... Hayırlı aksamlar hocam...  |
< Bu ileti mobil sürüm kullanılarak atıldı >
| Hocam tamam anladım lakın ben sıze cıkıs kısmını gondersem sız cızebılırmısınız rıca etsem hocam o kadar masraf ettım en azından calıstırabılıyım... |
< Bu ileti mobil sürüm kullanılarak atıldı >

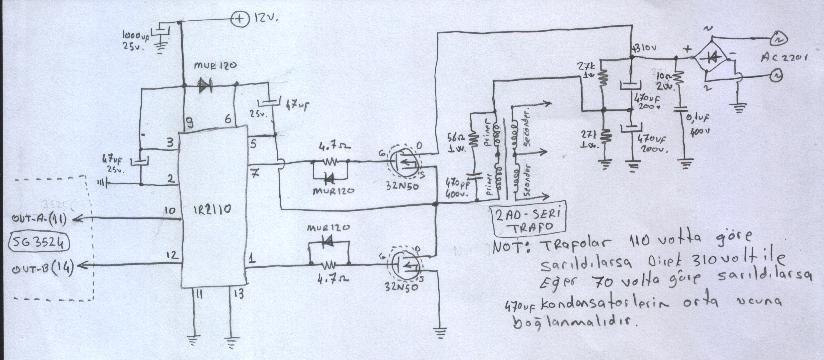

slm kenan hocam oldu olacak devre şemasını burda yayınlayayım da bakalım kaç kişi yapıp çalıştırabilecek çok merak ediyorum... işte size devrenin tamamı ve çıkış bölümü hocam < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
Bu mesaja 1 cevap geldi.
|
Bu kadar ayan beyan görünen,bilhassa trafo sürme katının detaili çizimleri yapılmış bir deyreyi bu işi hiç bilmeyen bir kişi bile yapabilir.Sizden teknik desteğimi çektiğimin en büyük sebebi; sizde bu işi yapacak ustalığı,marifeti göremediğimdendir. İlk başlarda bilemedim ama ne zaman ki ben bu işi çok defa yaptım,çocukluğum elektronik devrelerle geçti vb. yazdınız ve akabinde anlatımlarımı anlayamadığınız yerler oldu işte o gün szden umudumu kestim.Olmaaaz,sadece trafo sarma ile bu işler olmaz. Bu çizdiğim devreye gelince; Hamd olsun Türkiye çapında böyle detaili çizimli,çift trafolu ve nokta atışlı tek devre.Rabbime binlerce şükür.Faydalananlara,yapanlara sonuna kadar helaldir,paylaştıysam bu milletin malı olmuştur. Söylemekte fayda görüyorum;bu teknikde 2-3 değişik entegre ile devreler çizebilirim. Altını çizerek;Önemli olan entegre ve pin uçlarını ezberlemek değildir,önemli olan pin uçlarının işlevlerini anlamaktır. Oysa Ömer bey; Sizinle buradan,daha çok devreler paylaşıp çok devreleri beraber yapacaktım.Nasip değilmiş.... |
< Bu mesaj bu kişi tarafından değiştirildi malisert32 -- 23 Şubat 2013; 0:13:09 >
Bu mesaja 1 cevap geldi.
Hocam ne dıyecegımı bılemıyorum sıze karsı kendımı gercekte n cok suclu hıssedıyorum ne kadar ozur dılesem azdır. Sız. Bu ıslerın ustadı olmussunuz elınızden gelmeyen ıs yok masallah sakın bu yazılanları yanlıs anlamayın hocam. Ben ne de olsa bu devreyı calıstıraram ne de olsa bılgım yok o kadar bızımkısı mıllete hava atmak bu forumdakı tum degerlı elektronık ustalarının yanında helede sızın gıbı bırının yanında koca bır hıc bız hep alısmısız hep hazıra konmaya kafadan bıselerı gelıstırme yok hep hazır calıstırılmıs denenmıs devrelerı yapmaya yeltenıyorum. Sızın bana yapmıs oldugunuz bu kadar ıyılık karsısında ben cokk buyuk ayıp etmısım keske sızı suclamadan once hatayı kendımde arasaymısım ama ıs ısten gectı bı kere hocam sızın hakkınızı nasıl odeyecegımı bılemıyorum su forumda sızın gıbı gercekten usta olan ısın erbabı olan kısıler oldugu surece bu dh den ogrenecek cok seyım var... Paylasım yapıp yapmamak tabıkı sızın takdırıne kalmıs ınsandır beserde sasarda bız sastıkkı hemde ne sasma. Iyı gunler Maılsert32 hocam... |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
| Burayı takip eden bütün arkadaşlardan,,,, |
< Bu mesaj bu kişi tarafından değiştirildi malisert32 -- 17 Ağustos 2018; 15:59:29 >
Bu mesaja 2 cevap geldi.
|
Ömer bey,canınız sağolsun hocam. Bu son yorumunuzu okuyunca ne diyeceğimi bilmiyorum.Gerek size karşı gerekse diğer dostlarımıza karşı bir kusurumuz olduysa af ola. |
hocam siz bana cevap vermeyebilirsiniz haklısınız lakin size ufak bir sorum olacak hocam bağlantı şeması gayet net açık anlamadığım yer mevcut cıkıs tarafındaki kondansatölerden üsteki 1 mf 16v alttaki 10 mf 16 v değilmi hocam bire diyot mevcut bunada + 12v giriyor bu diyotun değeri nedir 1n 4007 vs gibi mi ?? bir diğer önemli soru ise bu IR 2110 un çıkışları mosfetlerin gate ucundaki dirençleremi bağlanacak ?? hocam sorularım bu kadar şu anda bu devreyi hiç yapmamış olsam ınanın size soru sormazdım benden teknik desteğinizi kestiğiniz için lakin devreyi buraya kadar yapıp tüm herşeyin bu bağlantıya dayandığı noktada sizin cevap vermeniz için Allaha dua ediyorum... hocam |
Bu mesaja 1 cevap geldi.
|
Ömer bey,madem yüzdük kuyruğuna getirdik sonunu getirmek yakışır diye düşünüyorum. Her neyse,kondansatörler önemli elinizde olanı montaj yapabilirsiniz.1uF 16v yada 50V voltaj fark etmez.16V aşaığı olmasın.Ama montajın yapılması önemli.Kond.ler olmalı yani. Diğer soru;bir diğer önemli soru ise bu IR 2110 un çıkışları mosfetlerin gate ucundaki dirençleremi bağlanacak ?? Cevap=aslında direk dirençlere girilebilir ama işi garantiye almak için çıkışı 1 Kohm dirençlere girin tamamdır. |
| Hocam ınanın sıze nasıl tsk edecegımı bılemıyorum. Ben su anda kuruyorum devreyı hocam bırde su dıyotun degerını bellı edersenız cok sevınırım hocam ayrıca devre calıstıgı zaman vıdeo ceker gonderırım. Ok hocam |
< Bu ileti mobil sürüm kullanılarak atıldı >
| Hocam devre calıstı lakın trafolar dızıldayıp ses cıkarmasına ragmen devrede cıkıs yok ayar potları ıle ayar yapıyorum hz ayarı trafo tıtreme sesı degısıyor dıger potla oynamaya hıc gelmıyor ses kesılıyor ır 2110 un cıkıs ucları out 1 out 2 ben ters yapmıs olabılırmıyım dıye dusunuyorum hocam bırde bana bu dıyotun degerını halen soylemedınız dıyot yuzundende olabılır dıye dusunuyorum... Bırde bu ıkıncı trafonun 2 x 6,5 cıkıslarından bırı 5,80 volt dıgerı 6,26 v dıger trafoda sıkıntı yok voltaj yonunden acaba bu sorun olabılırmı bu arada bu ır 2110 ılk kullandıgım yanı yanlıs baglama sonucu ısınan entegre dıger saglam olanla denemedım henuz hocam denemelere devam |
< Bu ileti mobil sürüm kullanılarak atıldı >
| Hocam tum mosfetlerı sokup teker teker test ettım hepsı saglam yanık yok Allahtan dıger IR 2110 onuda takıp denedım aynı sekıl calısıyo fakat cıkıs yok ne ıs anlamadım hocam bu devre gercekten karısık bır devreymıs trımpotlar calısıyo ayar yapıyor 50 k bulamadıgım ıcın 47 k aldım bırde 3. Ucları bosta su anda cızımde hatamı var dıyorum ama cızımde dogru bır turlu cıkıs alamıyorum hocam sız IR 2110 un devresındekı dıyotun degerını yazmadınız bence bu dıyottan kaynaklıda olabılır hocam bır el atında calıstıralım su meretı |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
| Diyot olarak 1N4007 yeterli,elinde varsa 1A-3A-6A tek diyotlardan bir ad. olabilir.Çeşidi değil yönü önemli. |
Bu mesaja 1 cevap geldi.
kenan hocam işte yaptığım hatanın size ispatı entegreyi kafama göre çizmişim datasheete bakmak yok bişe yok kafadan nasıl denk gelmişsse o şekil çizmişim ve devre doğal olarak çalışmamış ve etrafımdaki onca insanın bilip bilmeden kalbini kırmışım valla kabahatım büyük
Mailsert hocamın bizlere emeği ve hakkı geçti bu belli bariz ortada afedersiniz eşeklik bizde imiş geç farkettik...
Tüm Donanımhaber forumlarından ve değerli kullanıcılarından Özür diliyorum

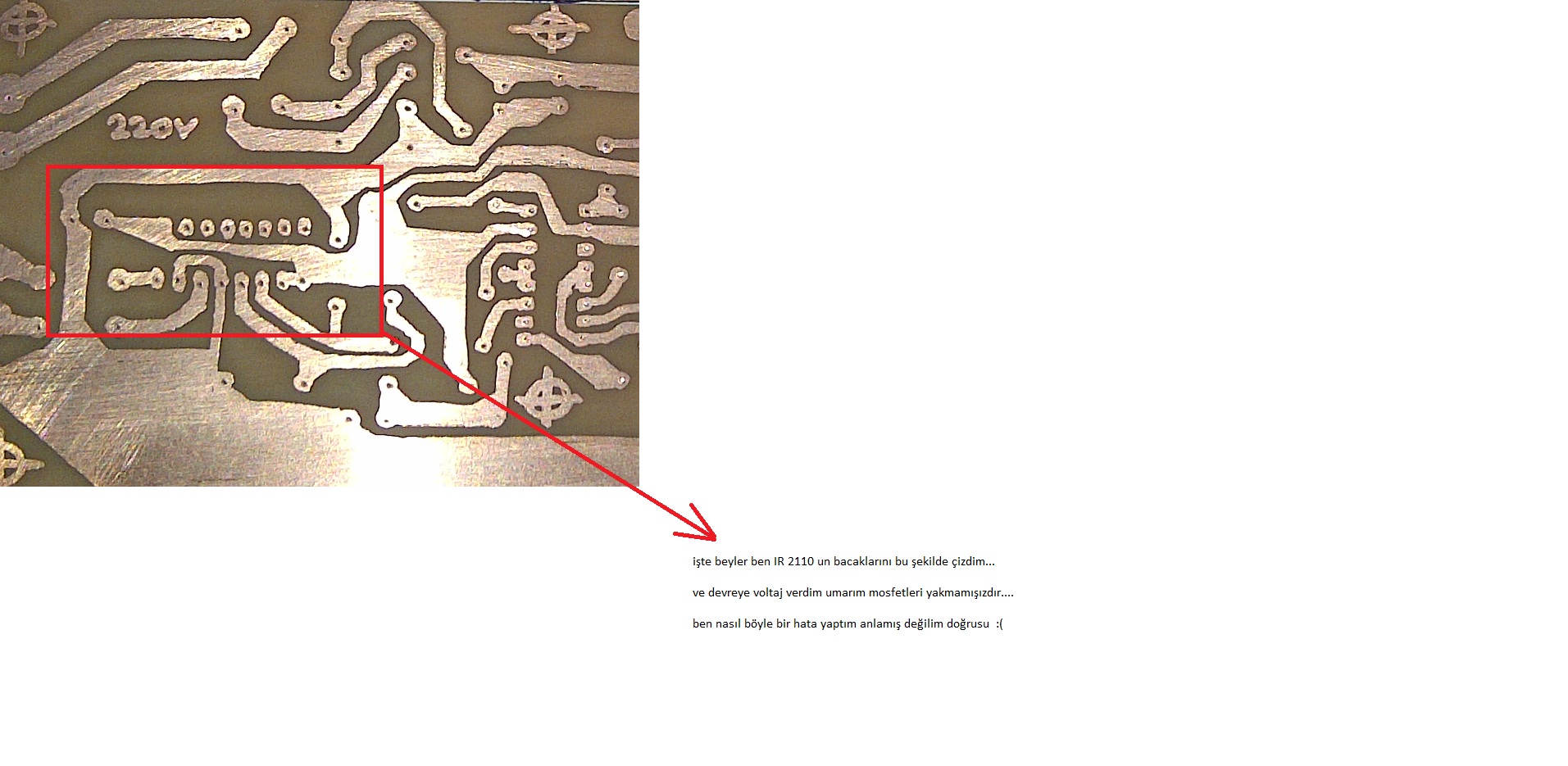

< Resime gitmek için tıklayın >
