TDA7377 kondansatör yardım
Bu konudaki kullanıcılar: 1 misafir
31
Cevap 1380
Tıklama 0
Öne Çıkarma
Cevap 1380
Tıklama 0
Öne Çıkarma
-
Cevap: TDA7377 kondansatör yardım (2. sayfa)
hocam malesef devrenin şeması elimde yok. daha doğrusu Ahmed Yerli nin paylaştığı dosyalar arasında yok. şimdi birde filitre devresi yapmam lazım PC güç kaynağı kullanıyorum ses açıkken boşta hışırtı oluyor, sanırım bu PC güç kaynağından kaynaklı. Aklıma gelmişken sorayım bir soru daha. Şimdi ben potların metal kısımlarını bir kablo ile bağladım bu kablonun ucunu da GND ye yani - yemi bağlayacağım. Ahmed Yerli'nin projesinde direk amfi ATX güç kaynağı kutusu içine koyulmuş ve Kutuya şaselenmesi gereken noktalar var biriside potların birleştirip şaseye bağlanması gereken nokta var sol tarafta. bende güç kaynağı kutusu kullanacağım. bahsettiği yerleri vida ile kutuya şaseleyeceğim ama potların şaselenmesini nasıl yapmam lazm tam anlayamadım. ben şaselenmesi gereken yerleri nereye bağlamam lazım. güç girişindeki - yemi yoksa Sinyal daki GND yemi. yoksa ikiside aynı anlamamı geliyor. |
< Bu mesaj bu kişi tarafından değiştirildi yolcu27 -- 23 Mayıs 2015; 20:40:00 >
Bu mesaja 2 cevap geldi.
|
PC güç kaynağındaki hışırtı fan deneniyle oluyor.Fana seri bir diod ve + , GND arası bir 104 ( 100n ) atıp hışırtı sorununu büyük ölçüde çözersiniz. Şaseleme ise devrede PCB tutturmak için vida yerleri çizilmiş.Köşelerden delik açıp kutuya sabitleyebilirsiniz. Potlara şase bağlantısı ise potların metal üst kısımlarını zımpararalayıp kablo ile teker teker lehim atıp en son kutuya bir vidayla şaseyi verin. Besleme olarak PC güç kaynağı yerine kara düzen 120W bir 2x12V trafo , 2 adet 6A diod , 2 adet 4700mf , 2 adet 100n ile güzel bir doğrultma devresi yapabilirsiniz.Bu durumda en ufak tıs fısıltı duymazsınız.Maliyet olarak tabi ki ikinci el PC güç kaynağı daha uygun. |
Bu mesaja 2 cevap geldi.
Bu mesajda bahsedilenler: @yolcu27
şimdilik pc güç kaynağı ile kullanayım diyorum. dediğiniz gibi fana seri diot ve 104 ü yarın yapacağım.. Diotu fanın hangi kablosu üzerine yönü nasıl olacak şekilde koyayım? direk olarak psu dan aldığım gerilim ile amfi arasına bir devre yapsam yararı dokunmazmı. dediğiniz gibi 2 adet 4700 ve 2 adet 104 ile? şaseledğim uçları psu dan aldığım siyah kabloya bağlasam mi daha iyi olur yoksa kutuya mı bağlasam ? kutuya toprak hattını bağlayamayacağımdan dolayı bir karı olurmu ? dediğniz gibi trafo kullanacak olsaydım kutuya şaseleyip fişten gelen toprak hattınıda kutuya şaseleyip toprağa verebilirdim. ama şimdilik trafo kullanmayacağımdan yapamıyorum. |
Bu mesaja 1 cevap geldi.
|
Besleme yaptığınız güç kaynağında zaten giriş soketinde şase yapılıyor oda kutuya vidayla tutturulmuştur. 4700mf ve 100n filtre kondansatörleri yaptığınız devrede bulunuyor.Ayrıca koymanız sadece yüksek seslerdeki çatlama , boğulma ( teknik olarak yüksek seslerde akım çekildikçe gerilimin düşmemesini sağlamak. ) önüne geçmenizi sağlar. Fişteki toprak kablosu bağlanmak zorunda yoksa amacı kalmaz. |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @yolcu27
o zaman beslemeyi adığım güç kaynağındaki toprak hattından bir hatta amfiyi kuracağım kutuya çekmeliyim anladığım kadarıyla. PSU dan alacağım sarı siyah ve topraklama kablosunu resimdeki kablo ile yapsam olur mu. toprak ile birlikte 3 kablo yapıyor zaten. güç kaynağı olarak kullanacağım kutudan sarı, siyah kabloları ve topraklama için çekeceğim kabloyu bu bahsettiğim fişli kablo ile fişini kesip kullansam olur mu acaba? Kabloların kalınlığı eki eder mi? böylece hem 12v almış olurum hem de topraklama yapmış olurum kutuma. < Resime gitmek için tıklayın > |
Bu mesaja 2 cevap geldi.
| Dc voltaj cikisi ortak eksi GND si ile,, fisten gelen toprak hatti farkli diye biliyorum.. Evin topraginda kacak varsa, gnd ile ortak olsa,, besleme ve anfi yanar... Bunu tekrar gozden gecirin. Ayni zamanda evin toprak hattinida anfiye gnd yspmis oluyorsunuz, belki apartmanin.. Degilmi, ayni hatta degil bence |
< Bu ileti mobil sürüm kullanılarak atıldı >
Bu mesajda bahsedilenler: @yolcu27
| Bu kabloyla olur iki tarafını kesip direk diğer kutuya enerjiyi verin. |
Bu mesajda bahsedilenler: @yolcu27
Sayın hocam Deyimde yerinde öğretmenmişsiniz  Bizler arkadaşlar burada yardım etmeye çalışıyoruz ,görmeden duymadan . benim size acizane fikrim şu , bilgi kirliliği yaşamadan en doğru şekilde elektrik ,elektronik öğrenmek istiyorsanız ,önce doğru ölçebilen ama ucuz bir multimetre ye sahip olun . ikinci husus size çok yardımcı olacağını düşündüğüm ,bu hobiye merak saranlara tavsiye ettiğim Birsen yayınevinin elektronik üzerine herkesin anlayabileceği türden kitapları devreleri şemaları ,anlatımları hatta pcb baskısı dahil kitaplarını öneririm . Teknik okul ,mühendislik fakülteleri kitapları yayınevidir. ,size teknik okul seviyesi yeterlidir. eksik bilgiyle yapılan uğraşlar tat vermez . Arzu ederseniz size telefonunu verebilirim , kargo ile kitap gönderiyorlar . |
Fanın artı beslemesine diyot atıp sonrasında mercimek 104 koydum eski artı arasına paralel olarak. Biraz olsun bahsettiğim boşta gelen sesi engelledi. Ama hala devam etmekte. Toprak kablosu 12v ve 0 çektim amfisi bağlayacağım kutuya . Bilgisayarda mouse hareket ettirirken bile ses çıkıyor biraz. Yarın saselemeyi yarın yaptıktan sonra yeniden deneyeceğim. Ses halen gelirse devreden şüpheleneceğim. Yarın birde led trafosu vardı smps onunla deneyeceğim giriş sinyalini telefondan vereceğim belkide bilgisayar ses çıkışından olabilir . Deneye deneye bulacam olmadı trafo bulup onunla deneyeceğim  |
< Bu mesaj bu kişi tarafından değiştirildi yolcu27 -- 24 Mayıs 2015; 23:14:34 >
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
|
telefon ile sinyal verince parazit yok jack bilgisayara takılı değilken parazit yok. fakat bilgisayara takınca parazit var. Nedenini anlayamadım. ses girişindeki 1uf kondansatörler büyük gelmişti yerine oturmamıştı bacaklarına protez lehim yapıp eklemiştim devreye. acaba bunlardan kaynaklı mıdır? |
< Bu mesaj bu kişi tarafından değiştirildi yolcu27 -- 26 Mayıs 2015; 10:39:57 >
DH Mobil uygulaması ile devam edin.
Mobil tarayıcınız ile mümkün olanların yanı sıra, birçok yeni ve faydalı özelliğe erişin.
Gizle ve güncelleme çıkana kadar tekrar gösterme.

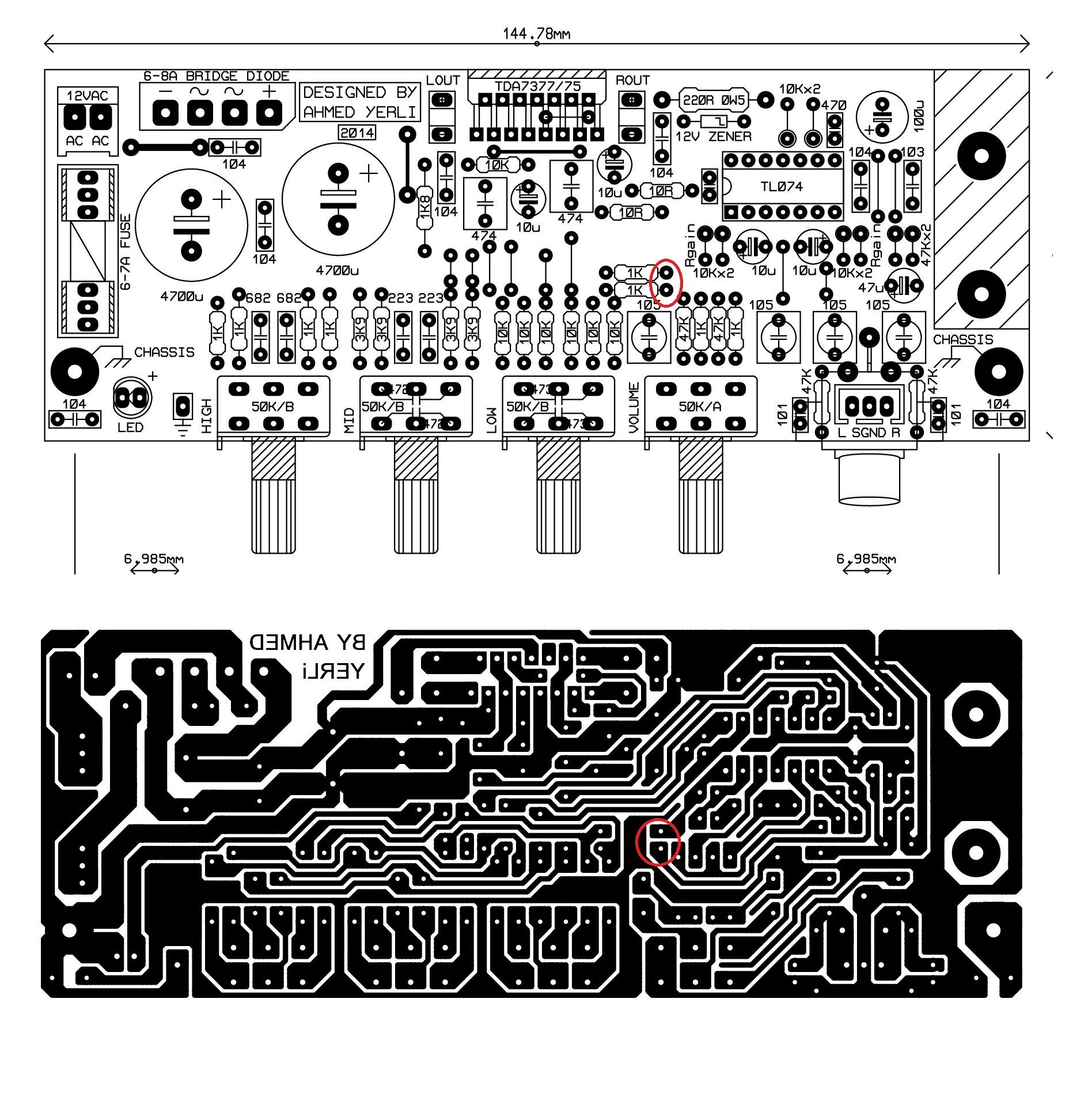

o iki nokta tl074 ün 1 ve 7 numaralı OUTPUT bacaklarına gidiyor baktım da.
şimdi sorun nerede görünüyor acaba lehimden de kaynaklanıyor olabilir diye düşündüm önce kullandığım lehim kalitesizmiş mat düştü ve sökerken önce dağıldı sonra eridi. yeni lehim parlak yüzlü dağılmıyor sökerken.
belim ve gözüm ağrıdı devreye bakmaktan bu gece dinlenmek istiyorum..
yarın nereleri kontrol etmeliyim sizce?
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Bu mesaj bu kişi tarafından değiştirildi yolcu27 -- 23 Mayıs 2015; 20:11:46 >
Bu mesaja 1 cevap geldi. Cevapları Gizle
