JLH 1969 CLASS A AMFİ YAPIMI

S
sympathy_boy Konu Sahibi
10 ay (42 mesaj)
Herkese merhaba, yıllardır bu foruma üyeyim lakin pek aktif değildim. Forum da bazı üstadlarımızın amfi paylaşımlarını gördüm ve ben de şu meşhur 69 yılın da John Laurence Linsley-Hood tarafından tasarlanan amfiyi yaparken hem deneyimlerimi paylaşmayı hem de amfi ile ilgili pek bilinmeyen bazı ince ayarlar hakkın da bilgi vermek istedim. Yapım aşamasın da fikirlere açığım ve merak ettiklerinizi cevaplamaya hazırım. Herkese iyi forumlar 🙂

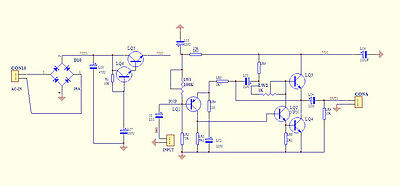

John linsley abimiz ve benim kullanacağım devrenin şeması 🙂 < Resime gitmek için tıklayın >< Resime gitmek için tıklayın >

Malzemeler geldikçe burada resimlerini ve bilgilerini paylaşacağım.

Kısaca,

Trafomuz 350w, soft start, input selector, hoparlör koruma ve kumandalı potansiyometremiz olacak.





< Bu mesaj bu kişi tarafından değiştirildi sympathy_boy -- 29 Nisan 2019; 14:20:37 >


S
sympathy_boy Konu Sahibi
10 ay (42 mesaj)

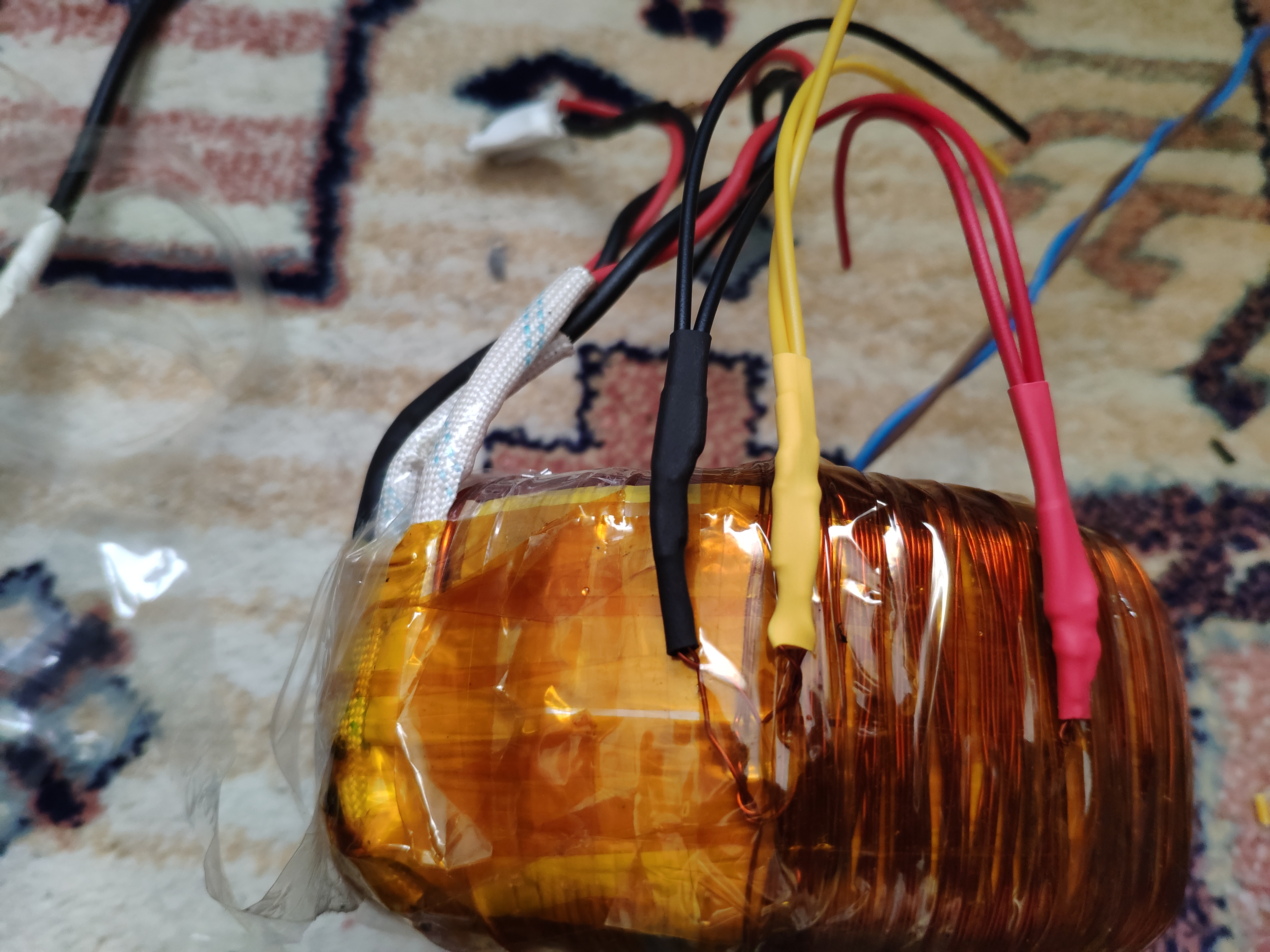

İşe trafo ile başlayalım. Trafo 2* 25v 350w lık Tormak sarımı toroid bir trafo. Ben bu trafoyu bir önceki amfim de kullanıyordum ve diğer donanım parçaları için ek trafo kullanmıştım. Yeni yapacağım amfi de tek trafo ile halletmek istiyorum bütün işi. Bu sebeple elimde ki trafoya ek uçlar ekledim. 2* ayrık 12v ve 1* 10v. Bu çıkışlar input, hop koruma ve potansı besleyecek. Jlh beslemesin de dikkat etmemiz gereken çıkışların ortak uç olmaması. Yani 25v 0 25v simetrik bağlayıp kitlere bölmemeniz. Her iki kanal için Uçların ayrık olmasına özen gösterin.
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >

< Resime gitmek için tıklayın >





< Bu mesaj bu kişi tarafından değiştirildi sympathy_boy -- 29 Nisan 2019; 18:48:26 >


S
sympathy_boy Konu Sahibi
10 ay (42 mesaj)
Amfi için filtre devresi hazırladım. 8 adet 10.000uf 50v teapo kullandım. Kanal başı 4 adet olmak üzere ayırdım. Doğrultma devresi henüz hazır değil onu da hazırladığım da burada paylaşıcam.


< Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın >





< Bu mesaj bu kişi tarafından değiştirildi sympathy_boy -- 4 Mayıs 2019; 7:38:59 >


S
sympathy_boy Konu Sahibi
10 ay (42 mesaj)
Filtre devresine her kanal için birer adet 0.1uf mkp10 wima kapasitör ekledim.
< Resime gitmek için tıklayın >





< Bu ileti DH mobil uygulamasından atıldı >


S
sympathy_boy Konu Sahibi
10 ay (42 mesaj)
Amfi de kullanacağım kumandalı pot devrem geldi. Bu devre ses kontrolü dışın da eğer röle bağlantıları yapılırsa on/off özelliği kazandırıyor. Devre de orjinal Alps-Rk168 50k potansiyometre mevcut.

< Resime gitmek için tıklayın >

< Resime gitmek için tıklayın >

< Resime gitmek için tıklayın >





< Bu ileti DH mobil uygulamasından atıldı >


S
sympathy_boy Konu Sahibi
10 ay (42 mesaj)
Köprü diyot devresi hazır. 18.000uf matsushita kapasitörlerden birer adet daha mevcut. Onları da amfi kitlerinin üzerine takcam.

< Resime gitmek için tıklayın > < Resime gitmek için tıklayın >





< Bu ileti DH mobil uygulamasından atıldı >


S
sympathy_boy Konu Sahibi
10 ay (42 mesaj)

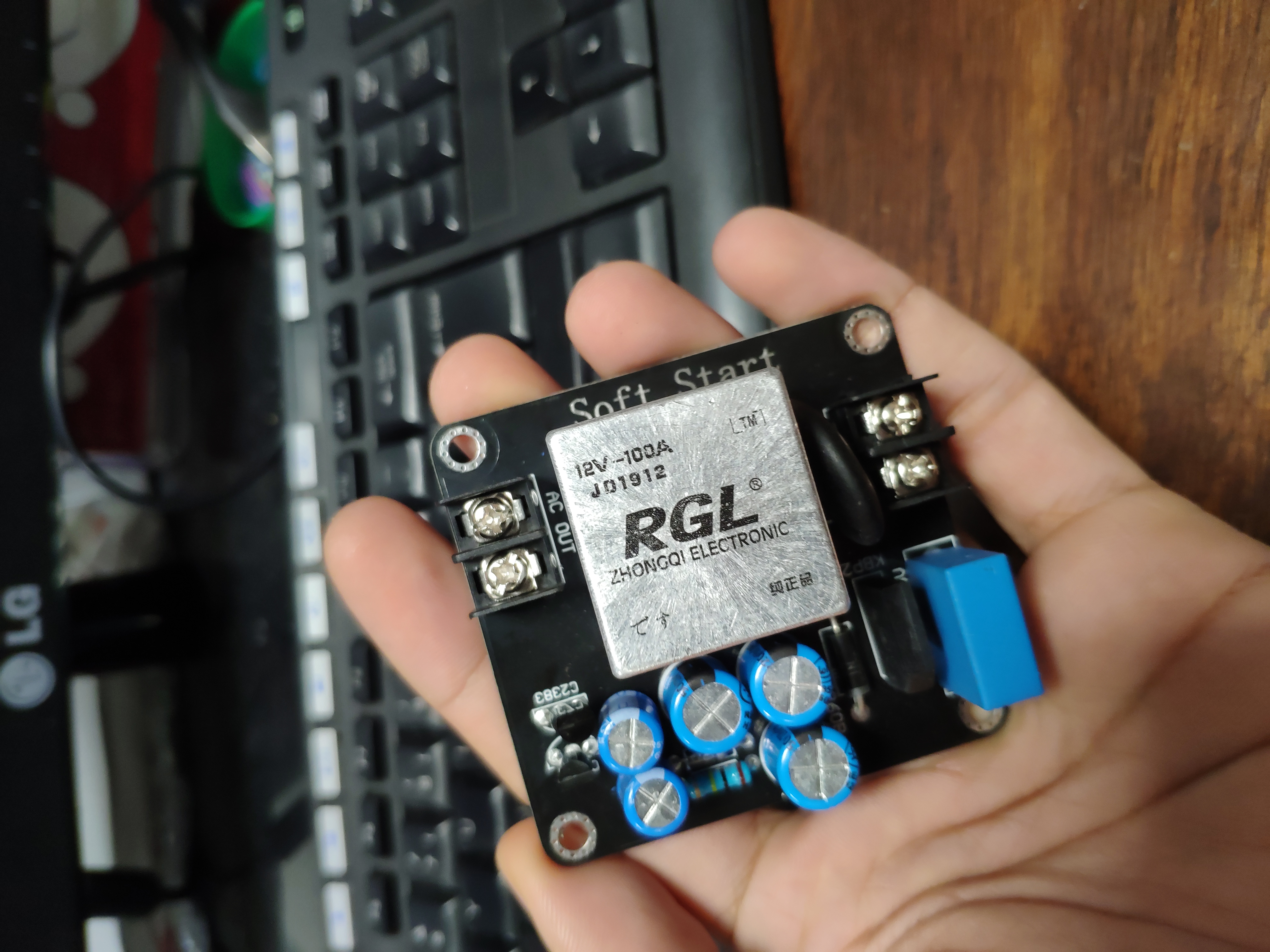

Soft start devresi az önce geldi. Gayet kaliteli malzemelerle donatılmış iyi bir parça.

< Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın >





< Bu ileti DH mobil uygulamasından atıldı >


T
the_cantan
10 ay (6456 mesaj)

S
sympathy_boy Konu Sahibi
10 ay (42 mesaj)
Teşekkürler üstadım 🙂





< Bu mesaj bu kişi tarafından değiştirildi sympathy_boy -- 15 Mayıs 2019; 14:54:39 >


Bu mesajda bahsedilenler: @the_cantan

H
[email protected][email protected]
9 ay (717 mesaj)
Yokmu gelişme





< Bu ileti mobil sürüm kullanılarak atıldı >
Bu mesaja 1 cevap geldi.

S
sympathy_boy Konu Sahibi
9 ay (42 mesaj)
Malzeme toparlıyorum hocam henüz gelmeyen bazı elemanlar var. yakın da gelişmeleri paylaşacağım

< Resime gitmek için tıklayın >





< Bu mesaj bu kişi tarafından değiştirildi sympathy_boy -- 18 Mayıs 2019; 23:18:46 >


Bu mesajda bahsedilenler: @[email protected][email protected]

C
cobi
9 ay (8002 mesaj)
fena bir anfi olacağa benziyor.Elinize sağlık takipteyim


Bu mesaja 1 cevap geldi.

S
sympathy_boy Konu Sahibi
9 ay (42 mesaj)
Eyv dostum. Uğraşıyoruz bakalım ne çıkacak ortaya 🙂





< Bu ileti DH mobil uygulamasından atıldı >


Bu mesajda bahsedilenler: @cobi

S
sympathy_boy Konu Sahibi
9 ay (42 mesaj)
Transistörler hariç Amfi kitlerinin montajı tamamlandı. Transistörleri kasaya vidaladığım sırada montajlıcam. Montaj sırasında Gümüş alaşımlı lehim kullandım.


< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >

< Resime gitmek için tıklayın >





< Bu mesaj bu kişi tarafından değiştirildi sympathy_boy -- 24 Mayıs 2019; 22:59:44 >


S
sympathy_boy Konu Sahibi
9 ay (42 mesaj)
Amfi kitlerinin hassas ayarlarını da hallettim. Bias ayarını bilinen yollarla yaptım. Bias 1.2a olmalı. Daha sonra orta nokta ayarı yapılması gerekiyor. Bunun için görsellerde görüldüğü üzere test noktalarından ölçüm yaparak güç kaynağının dc voltajınıj yarısına ayarlıyoruz. Örnek olarak benim dc voltajım 34v idi ben 17v ayarlarım. Bu ayarı yaptıktan sonra yan yana iki deliği birbirine kısadevre yapıyoruz bu şekilde test ve devre tamamlanmış oluyor. Eğer bu devre tamamlamayı yapmazsanız pot taktığınız da parazitlerle boğuşursunuz. Orta nokta trimpotu kırmızı wima nın hemen arkasında.

< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >

< Resime gitmek için tıklayın >

< Resime gitmek için tıklayın >





< Bu mesaj bu kişi tarafından değiştirildi sympathy_boy -- 25 Mayıs 2019; 15:57:43 >


S
sensation45
9 ay (1875 mesaj)
Hayırlısı olsun herşey iyi de tormak trafo ve doğrultma capacitorler olmamış tormak trafo kullananlar şikayetçi trafodan ses audio için iyi değil.. bu arada trafonuz 350va 350watt değil 200watt civarında





< Bu mesaj bu kişi tarafından değiştirildi sensation45 -- 15 Aralık 2019; 20:5:59 >


S
sympathy_boy Konu Sahibi
7 ay (42 mesaj)

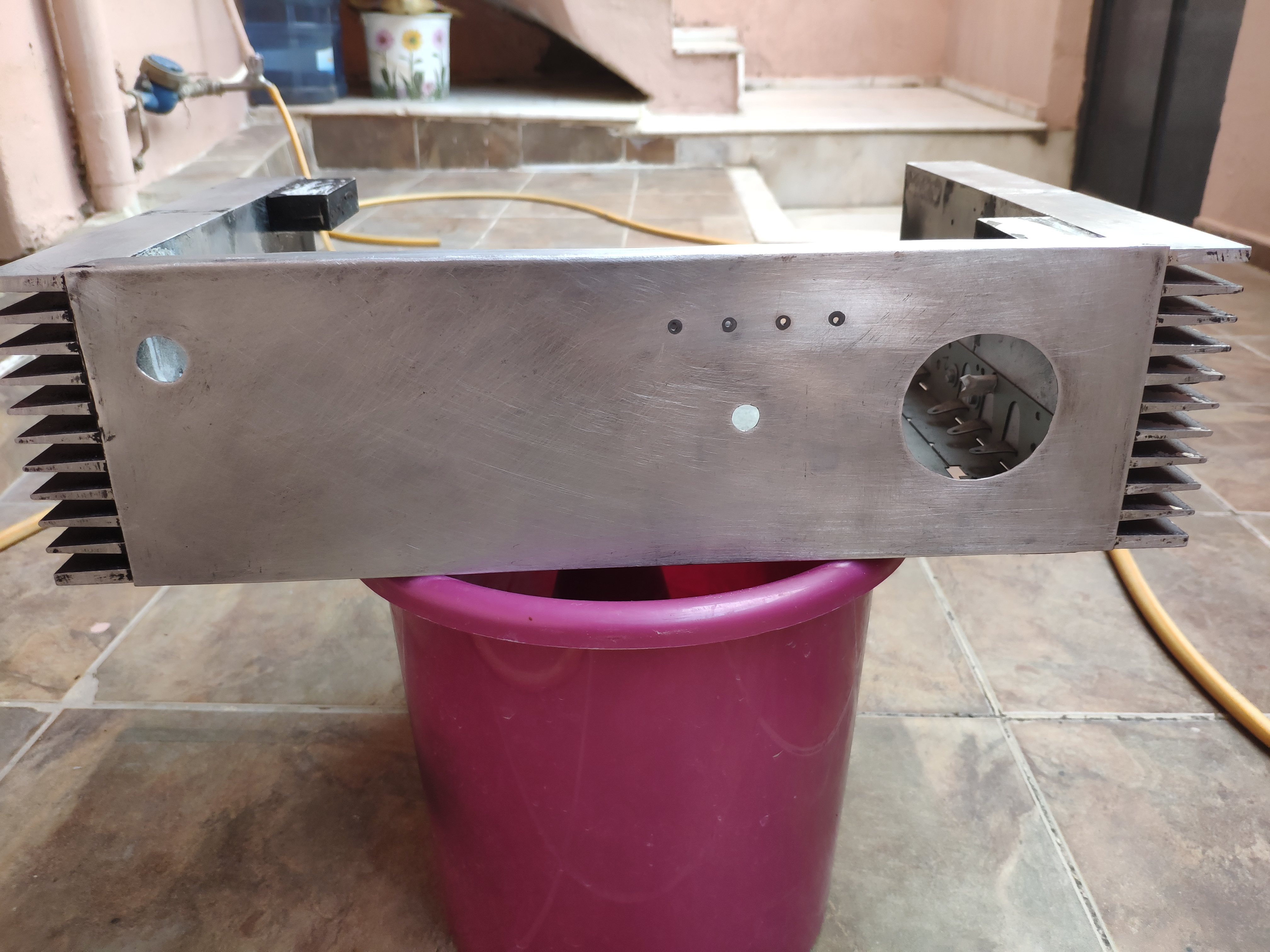

Amfi de kullanacağım kasanın boya yenileme işlemini tamamladım bugün.
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >





< Bu ileti DH mobil uygulamasından atıldı >
Bu mesaja 1 cevap geldi.

S
spor911
7 ay (127 mesaj)
Bu amfiyi cok merak ediyorum başarılar dilerim





< Bu ileti mobil sürüm kullanılarak atıldı >


İ
ilkerinanç
7 ay (11838 mesaj)
Kolay gelsin.
Nasıl boyadın hocam?Bildiğim kadarıyla aluminyum eloksal ile yani elektroliz ile boyanmazsa çok sağlıklı olmuyordu.
